Name: Siemens 3SU11520AB301BA0 3SU1152-0AB30-1BA0 Leuchtdrucktaster Frontring Metall, Hochglanz Knopf Silber, Gelb 1 St.
Brand: Siemens
SKU: 2863881
Availability: BackOrder

Ein gelber Drucktaster mit silbernem Rand, geeignet für industrielle Anwendungen. Herstellername an der Seite sichtbar.

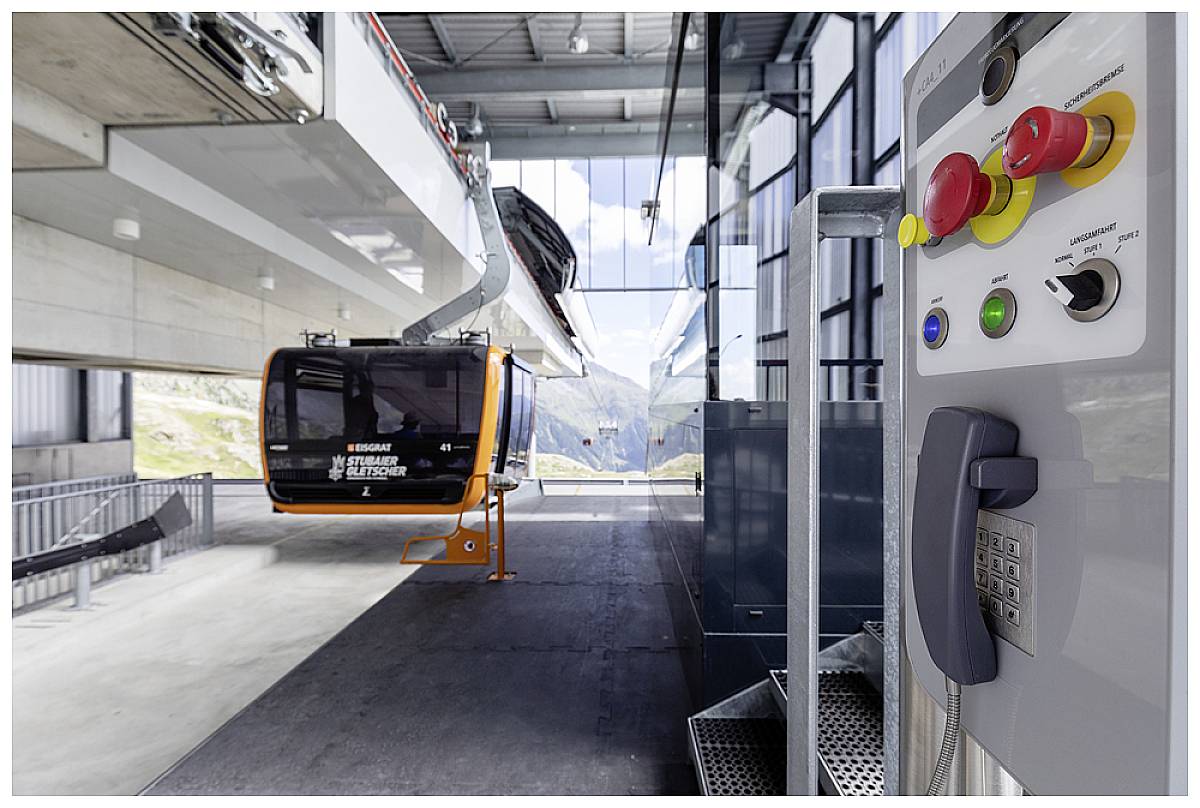

Eine Seilbahnstation mit einer orangenen Gondel im Vordergrund. Im rechten Bereich befindet sich ein Steuerpult mit Not-Aus-Tasten.

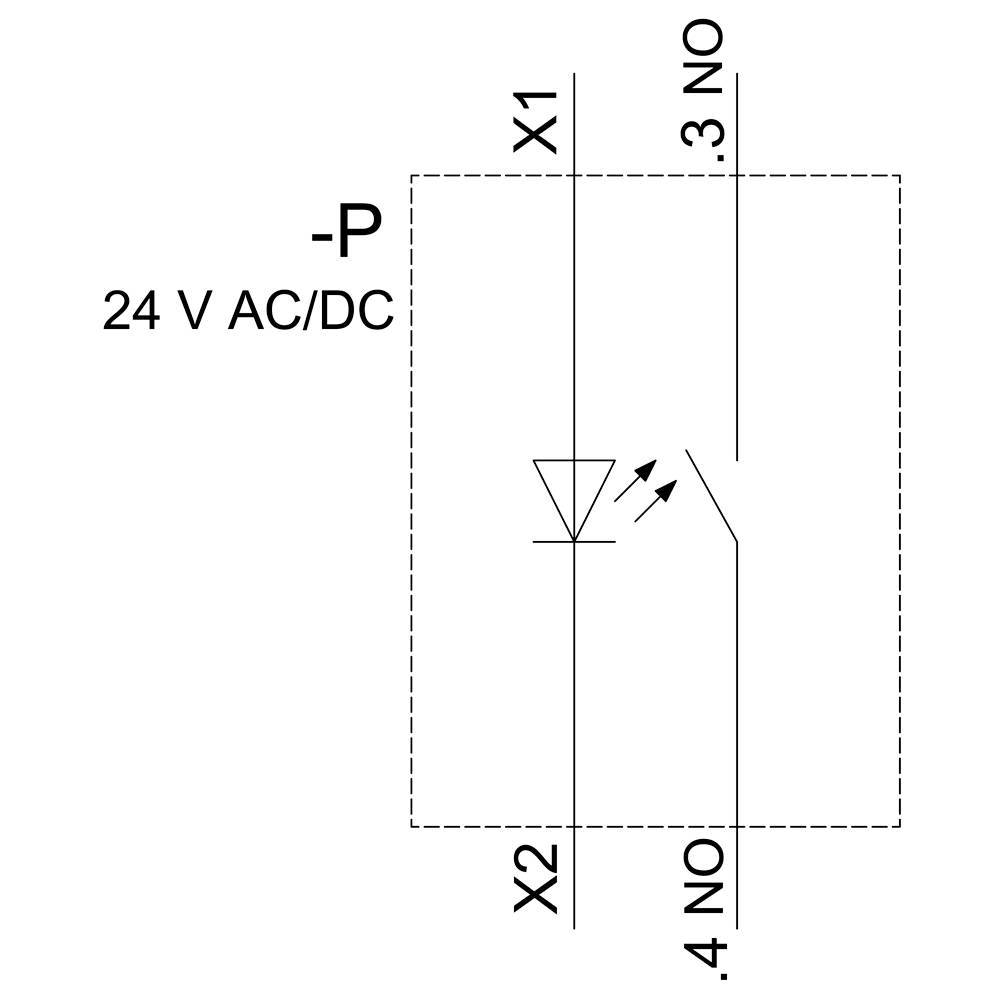

Schaltsymbol mit 24 V AC/DC Versorgung, LED-Anzeige und zwei normalerweise offenen Kontakten, mit Bezeichnungen X1, X2, 3 NO, 4 NO.

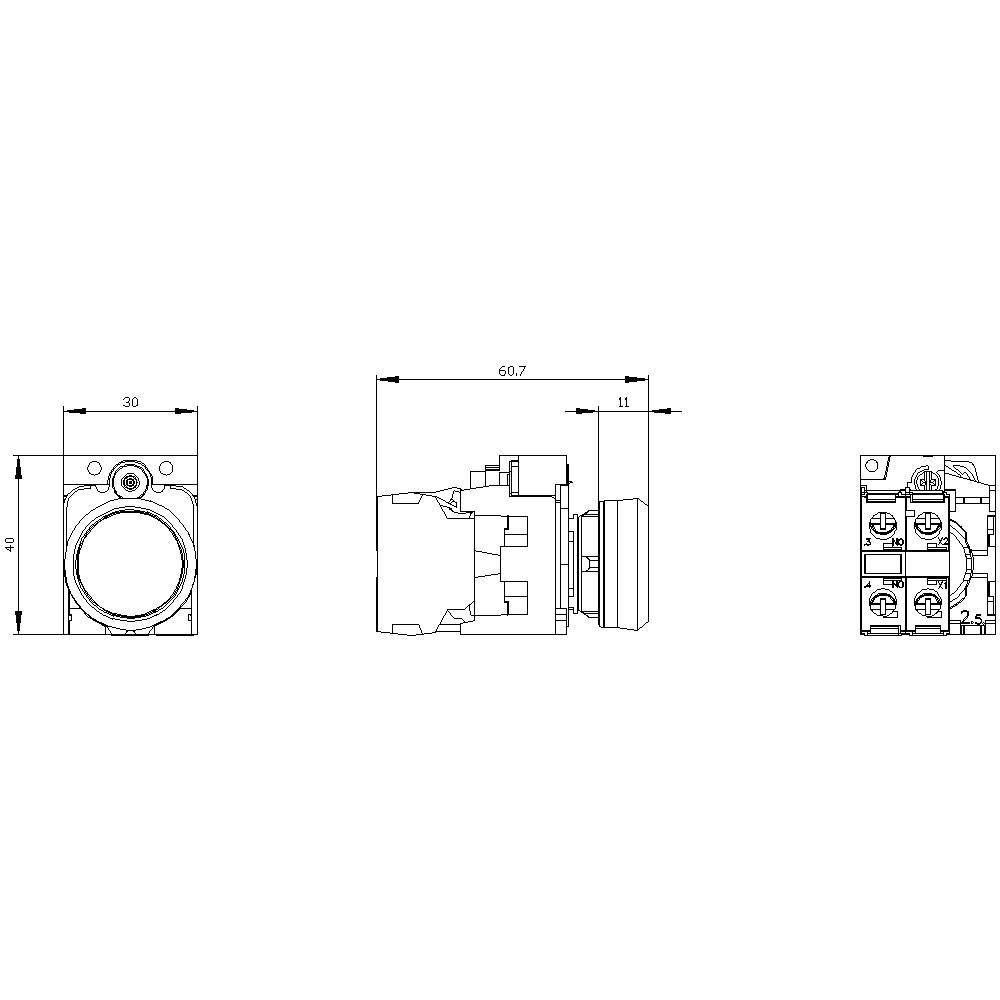

Technische Zeichnung eines quadratischen Schalters mit Abmessungen: 30mm Breite, 60.7mm Länge, 47.5mm Tiefe, Seiten- und Rückansicht.

1/4

Abbildung ähnlich

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Set(s)

Gesamt (CHF 24.95 / Stück)

CHF 24.95

inkl. MwSt.

nur CHF 6.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Drucktaster, beleuchtet, 22mm, rund, Metall, hochglanz, gelb, Druckknopf, 1S

Befehlsgerät,Drucktaster,Komplettdrucktaster,Komplettgerät,SIRIUS

Technische Daten

Befestigungsart: Frontplattenbefestigung
Anzahl der Befehlsstellen: 1
Ausführung des Betätigungselements: Druckknopf, flach
Einbaubreite: 29,5 mm
Einbauhöhe: 11 mm
Material / des Betätigungselements: Kunststoff
Produktbestandteil / Frontring: ja
Produkterweiterung / optional / Leuchtmittel: ja
Anzugsdrehmoment / der Schrauben im Halter / maximal: 1,2 Nm
Ausführung des Frontrings: Standard
Einbautiefe: 49,7 mm
Form / der Einbauöffnung: rund
Material / des Halters: Metall
Schalthäufigkeit / maximal [1/h]: 3600
Schutzart IP / der Anschlussklemme: IP20
Schwingfestigkeit: 10 ... 500 Hz: 5g
Betriebsmittelschutzklasse: I
Positive Toleranz des Einbaudurchmessers: 0,4 mm
Anschließbarer Leiterquerschnitt / eindrähtig / mit Aderendbearbeitung / maximal: 0,75 mm²
Anschließbarer Leiterquerschnitt / eindrähtig / mit Aderendbearbeitung / minimal: 0,5 mm²
Anschließbarer Leiterquerschnitt / eindrähtig / ohne Aderendbearbeitung / maximal: 1,5 mm²
Anschließbarer Leiterquerschnitt / eindrähtig / ohne Aderendbearbeitung / minimal: 1 mm²
Anschließbarer Leiterquerschnitt / feindrähtig / mit Aderendbearbeitung / maximal: 1,5 mm²
Anschließbarer Leiterquerschnitt / feindrähtig / mit Aderendbearbeitung / minimal: 0,5 mm²
Anschließbarer Leiterquerschnitt / feindrähtig / ohne Aderendbearbeitung / maximal: 1,5 mm²
Anschließbarer Leiterquerschnitt / feindrähtig / ohne Aderendbearbeitung / minimal: 1 mm²
Anschließbarer Leiterquerschnitt / für Hilfskontakte / eindrähtig oder mehrdrähtig / maximal: 1,5 mm²
Anzahl der Kontaktmodule: 1
Anzahl der LED Module: 1
Anzugsdrehmoment / bei Schraubanschluss / maximal: 0,9 Nm
Anzugsdrehmoment / bei Schraubanschluss / minimal: 0,8 Nm
Anzugsdrehmoment / der Schrauben im Halter / minimal: 1 Nm
Art der anschließbaren Leiterquerschnitte / bei AWG-Leitungen: 2x (18 ... 14)
Art der anschließbaren Leiterquerschnitte / eindrähtig / mit Aderendbearbeitung: 2x (0,5 ... 0,75 mm²)
Art der anschließbaren Leiterquerschnitte / eindrähtig / ohne Aderendbearbeitung: 2x (1,0 ... 1,5 mm²)
Art der anschließbaren Leiterquerschnitte / feindrähtig / mit Aderendbearbeitung: 2x (0,5 ... 1,5 mm²)
Art der anschließbaren Leiterquerschnitte / feindrähtig / ohne Aderendbearbeitung: 2x (1,0 ... 1,5 mm²)
Ausführung des Kontakts / der Hilfskontakte: Silberlegierung
AWG-Nummer / als kodierter anschließbarer Leiterquerschnitt / maximal: 14
AWG-Nummer / als kodierter anschließbarer Leiterquerschnitt / minimal: 18
Befestigungsart / der Module und Zubehör: Frontplattenbefestigung
Betriebsspannung / bei AC / bei 50 Hz / Bemessungswert / maximal: 500 V
Betriebsspannung / bei AC / bei 50 Hz / Bemessungswert / minimal: 5 V
Betriebsspannung / bei AC / bei 60 Hz / Bemessungswert / maximal: 500 V
Betriebsspannung / bei AC / bei 60 Hz / Bemessungswert / minimal: 5 V
Betriebsspannung / bei DC / Bemessungswert / maximal: 500 V
Betriebsspannung / bei DC / Bemessungswert / minimal: 5 V
Dauerstrom / des Leitungsschutzschalters C-Charakteristik [A]: 10
Einschaltstrom / des LED-Moduls / maximal: 2 A
Isolationsspannung / Bemessungswert: 320 V
Lichtstärke / maximal: 1400 mcd
Lichtstärke / minimal: 900 mcd
Produktbestandteil / Leuchtmittel: ja
Spannungsart / der Betriebsspannung: AC/DC
Spannungsart / der Versorgungsspannung / des Leuchtmittels: AC/DC
Stoßspannungsfestigkeit / Bemessungswert: 4 kV
Thermischer Strom: 10 A
Verschmutzungsgrad: 3
Versorgungsspannung / 1 / des Leuchtmittels / bei AC / bei 50 Hz / Bemessungswert: 24 V
Versorgungsspannung / 1 / des Leuchtmittels / bei AC / bei 60 Hz / Bemessungswert: 24 V
Versorgungsspannung / 1 / des Leuchtmittels / bei DC / Bemessungswert: 24 V

Produkt-Art: Leuchtdrucktaster

Schalter/Taster-Besonderheiten: Frontring Metall
Hochglanz

Beleuchtungsart: LED

Leuchtmittel-Typ: LED

Betätigungsart: Knopf

Leuchtfarbe: Gelb

Herstellerfarbe: Silber
Gelb

Gehäusefarbe: Gelb

Knopf-Ø: 29.45 mm

Aufdruck-Motiv: Ohne

Anschluss: Schrauben

Form: rund

Frontplatten-Ausschnitt: 22 mm. rund mm

Funktionen: tastend

Kontaktart: 1 Schließer

Mechanische Lebensdauer: 3000000

Elektrische Lebensdauer: 10000000

Einbau-Ø: 22.3 mm

Ausführung: Komplettgerät

: IP66
IP67
IP69/IP69K

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Schaltspannung: 24 V/DC
24 V/AC

Schaltstellung: 1 x Aus/(Ein)

Breite: 30 mm

Höhe: 40 mm

Durchmesser: 22 mm

Inhalt: 1 St.

Abm.: (Ø x H) 22 mm x 40 mm

RoHS-konform: Ja

Gewicht: 0.0803 kg

Tiefe: 49.7 mm

Typ: 3SU1152-0AB30-1BA0

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2863881 Siemens 3SU11520AB301BA0 3SU1152-0AB30-1BA0 Leuchtdrucktaster Frontring Metall, Hochglanz Knopf Silber, Gelb 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2863881 Siemens 3SU11520AB301BA0 3SU1152-0AB30-1BA0 Leuchtdrucktaster Frontring Metall, Hochglanz Knopf Silber, Gelb 1 St.

Beschreibung

Leuchtdrucktaster, 22 mm, rund, Metall, hochglanz, gelb, Druckknopf, flach, tastend, mit Halter, 1S, LED-Modul mit integrierter LED AC/DC 24V, Schraubanschluss Leuchtdrucktaster SIRIUS ACT zur Schaltung und Steuerung elektrischer Verbraucher.
Unter dem Markennamen SIRIUS ACT bietet Siemens ein einzigartiges Portfolio an Befehls- und Meldegeräten mit weltweiten Produkt-Zulassungen in drei modernen Designreihen aus robustem Echtmetall und hochwertigem Kunststoff.
Das innovative Aufschnappkonzept vereinfacht die Montage so weit, dass dafür nur eine Hand und kein Spezialwerkzeug erforderlich ist. Als Montagebohrungen genügen nutfreie Löcher, da bereits ein 100%iger Verdrehschutz integriert ist.
Dank der durchgängig hohen Schutzart sind die robusten Geräte industrietauglich und für den Außeneinsatz geeignet. Sogar die Reinigung mit Hochdruckstrahl ist möglich. Weder Staub, Öle noch aggressive Laugen können den zuverlässigen Betrieb stören.
Neben der Standardverdrahtung können die meisten Geräte auch über PROFINET, AS-Interface oder IO-Link an die Steuerung angebunden werden. Damit reduzieren Sie Ihren Verdrahtungsaufwand, minimieren Fehlerquellen und gewinnen mehr Flexibilität.
Komfortabel unterstützt der grafische Online-Konfigurator bei Auswahl und Bestellung von Einzelgeräten, Gehäusen und Beschriftungen. Umfangreiche Dokumentation (z.B. Handbuch, 3D-Daten, Anschlussdiagramm) ist verfügbar.
Lieferbare Ausführungen: mehrere Farben, beleuchtet/unbeleuchtet, mit/ohne Beschriftung, verrastende/tastende Betätigung, verschiedene Druckknopf- und Frontringhöhen.
Hinweis: Komplettgerät, Lieferung inklusive Halter und Module.
SIRIUS ACT - Performance in Action beim Befehlen und Melden. Einfach montiert, einfach stark, einfach perfekt.
