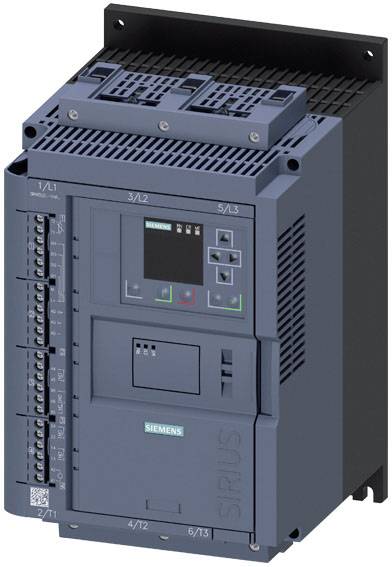

Name: Siemens 3RW5526-1HA16 3RW55261HA16 Sanftstarter Motorleistung bei 400 V 37 kW Motorleistung bei 230 V 22 kW 200 V, 690 V
Brand: Siemens
SKU: 2864624
Availability: BackOrder

Ein elektrischer Schaltschrank mit mehreren Kabeln und Schaltgeräten. Die Verkabelung ist geordnet. Links und rechts sind identische Module.

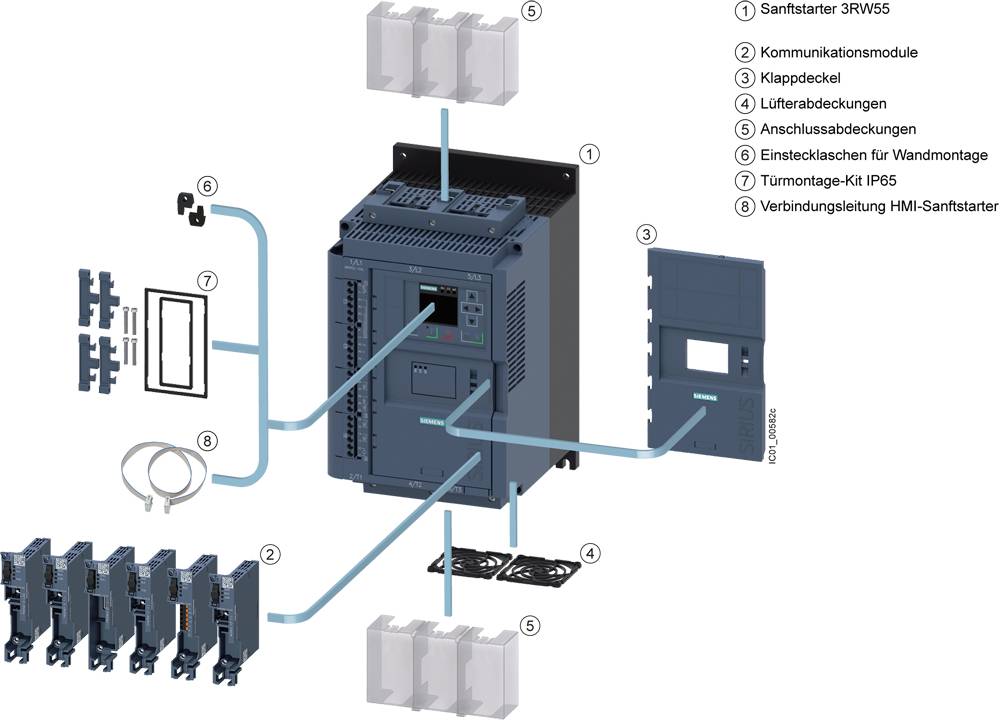

'Diagramm eines Sanfstarters 3RW55 mit beschrifteten Komponenten: Kommunikationsmodule, Klappdeckel, Leiterabdeckungen, Anschlussabdeckungen, Einsteckschacht, Türmontage-Kit IP65 und Verbindungsleitung HMI.'

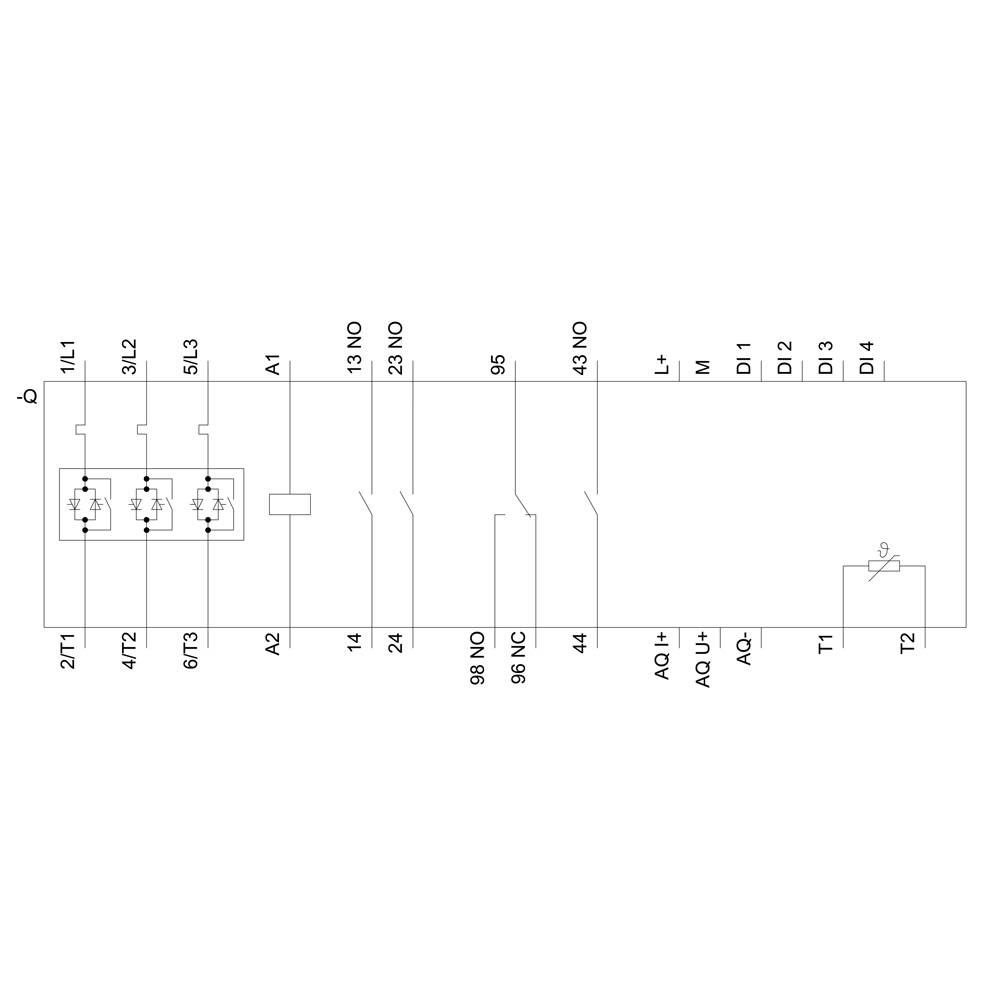

'Schaltplan eines elektrischen Schaltkreises mit mehreren Kontakten und Relais. Beschriftungen von 1L1 bis D4 zeigen die Anschlusspunkte.'

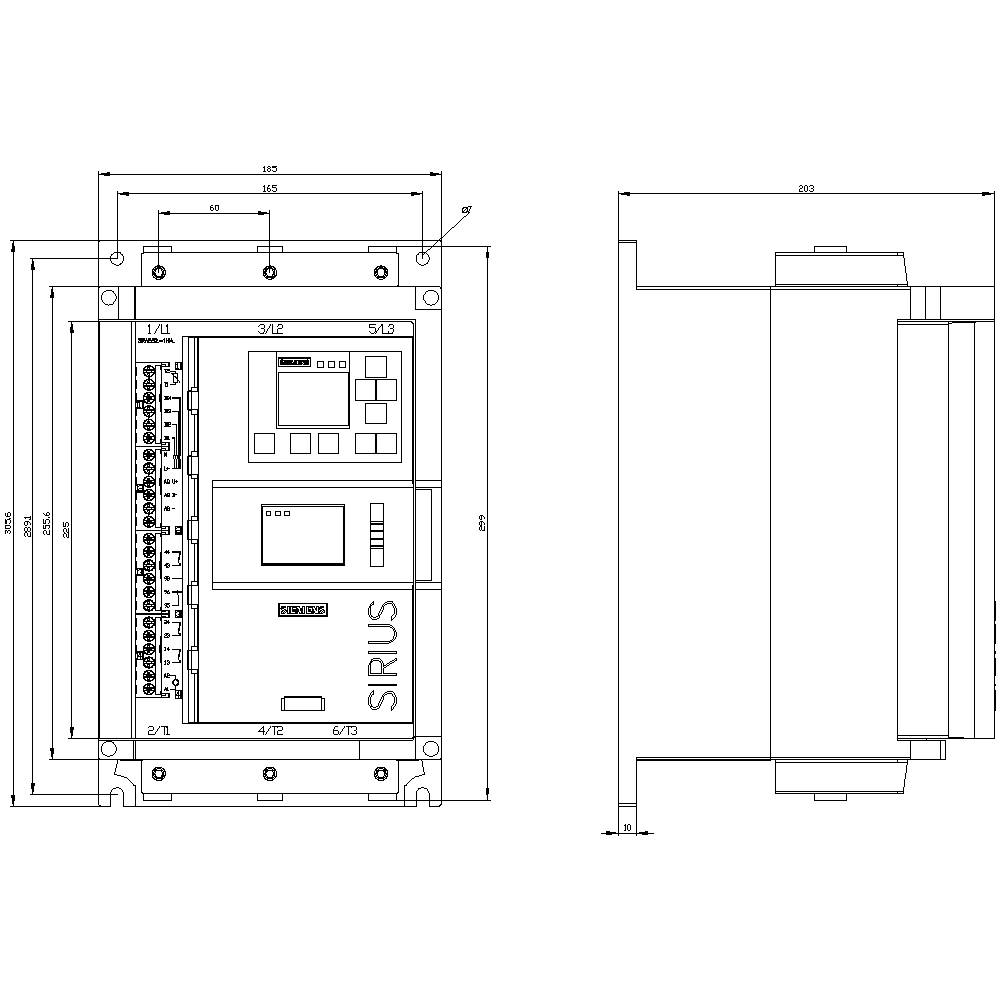

Technische Zeichnung eines SIRIUS-Schaltgeräts mit Frontansicht links, seitliche Ansicht rechts. Maße sind in Millimetern angegeben.

1/5

Abbildung ähnlich

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 16. Feb. 2027

Anzahl

Set(s)

Gesamt (CHF 2'999.95 / Stück)

CHF 2'999.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 160.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Betriebsfrequenz: 50/60 Hz
Befestigungsart: Schraubbefestigung
Stoßspannungsfestigkeit: 8 kV
Schutzart: IP20
Isolationsspannung: 690 V
Anzahl der Digitaleingänge: 4
Ausführung des Motorschutzes: elektronisch, Auslösung bei thermischer Überlastung des Motors
Ausführung der Digitalausgänge: 3 Schließer (NO) / 1 Wechsler (CO)

Motor-Spannung: 200-690 V/AC

Produkt-Art: Sanftstarter

Anschluss-Strom: 77 A

Motorleistung bei 230 V: 22 kW

Motorleistung bei 400 V: 37 kW

Nennspannung: 200 V
690 V

Wirkphasen: 3

Ausführung: 3RW5526-1HA16

Herst.-Teilenr.: 3RW55261HA16

Nennstrom: 77 A

Nennstrom - gerundet: 77 A

Typ: 3RW5526-1HA16

Auslaufzeit: 360 s

Abm.: (B x H x T) 185 x 306 x 203 mm

Anschluss: Schrauben

Anschlussleistung: 110-250 V/AC

Breite: 185 mm

Höhe: 306 mm

Tiefe: 203 mm

Max. Temperatur: +60 °C

Min. Temperatur: -25 °C

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Motorleistung bei 230 V

Motorleistung bei 400 V

Nennspannung

Nennstrom - gerundet

Siemens 3RW3026-1BB14 3RW30261BB14 Sanftstarter Motorleistung bei 400 V 11 kW Motorleistung bei 230 V 5.5 kW 200 V, 480 V Nennstrom 25 A

Bestell-Nr.:2864143

Lieferung Fr., 30. Okt.

3 Set(s)Conrad Electronic

5.5 kW

11 kW

200 V

25 A

Stück

Min.: 1

Vielfache: 1

CHF 333.95^*

Siemens 3RW4028-1BB14 3RW40281BB14 Sanftstarter Motorleistung bei 400 V 18.5 kW Motorleistung bei 230 V 11 kW 200 V, 480 V Nennstrom 38 A

Bestell-Nr.:2864144

Lieferung Fr., 30. Okt.

1 Set(s)Conrad Electronic

11 kW

18.5 kW

200 V

38 A

Stück

Min.: 1

Vielfache: 1

CHF 684.95^*

Siemens 3RW5055-2AB04 3RW50552AB04 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 480 V Nennstrom 143 A

Bestell-Nr.:2864145

Lieferung Fr., 27. Nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

Stück

Min.: 1

Vielfache: 1

CHF 1'949.95^*

Siemens 3RW5055-2AB05 3RW50552AB05 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Bestell-Nr.:2864146

Lieferung Fr., 27. Nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

Stück

Min.: 1

Vielfache: 1

CHF 2'149.95^*

Siemens 3RW5055-2AB14 3RW50552AB14 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 480 V Nennstrom 143 A

Bestell-Nr.:2864147

Lieferung Fr., 27. Nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

Stück

Min.: 1

Vielfache: 1

CHF 1'949.95^*

Siemens 3RW5055-2AB15 3RW50552AB15 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Bestell-Nr.:2864148

Lieferung Fr., 27. Nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

Stück

Min.: 1

Vielfache: 1

CHF 2'149.95^*

Siemens 3RW5055-2TB04 3RW50552TB04 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 480 V Nennstrom 143 A

Bestell-Nr.:2864149

Lieferung Di., 16. Feb. 2027

Conrad Electronic

37 kW

75 kW

200 V

143 A

Stück

Min.: 1

Vielfache: 1

CHF 1'949.95^*

Siemens 3RW5055-2TB05 3RW50552TB05 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Bestell-Nr.:2864150

Lieferung Di., 16. Feb. 2027

Conrad Electronic

37 kW

75 kW

200 V

143 A

Stück

Min.: 1

Vielfache: 1

CHF 2'149.95^*

Siemens 3RW5055-2TB14 3RW50552TB14 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 480 V Nennstrom 143 A

Bestell-Nr.:2864151

Lieferung Fr., 27. Nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

Stück

Min.: 1

Vielfache: 1

CHF 1'949.95^*

Siemens 3RW5055-2TB15 3RW50552TB15 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Bestell-Nr.:2864152

Lieferung Fr., 27. Nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

Stück

Min.: 1

Vielfache: 1

CHF 2'149.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 2864624 Siemens 3RW5526-1HA16 3RW55261HA16 Sanftstarter Motorleistung bei 400 V 37 kW Motorleistung bei 230 V 22 kW 200 V, 690 V

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2864624 Siemens 3RW5526-1HA16 3RW55261HA16 Sanftstarter Motorleistung bei 400 V 37 kW Motorleistung bei 230 V 22 kW 200 V, 690 V

Beschreibung

SIRIUS Sanftstarter 200-690 V 77 A, AC 110-250 V Schraubklemmen Sanftstarter SIRIUS 3RW55 High Performance für anspruchsvolle Anwendungen zum sanften An- und Auslauf von Drehstromasynchronmotoren.
Stufenloses Starten, Reduzieren von Stromspitzen, Vermeiden von Netzspannungschwankungen im Anlauf, Entlasten des Stromversorgungsnetzes, Verringern der mechanischen Belastung im Antrieb, erhebliche Platz- und Verdrahtungsersparnis gegenüber Stern-Dreieck-Startern und Frequenzumrichtern, wartungsfreies Schalten und einfachste Handhabung. Der integrierte Bypass ermöglicht die sehr kompakte Bauweise, spart Energie und sorgt für eine geringere Erwärmung im Schaltschrank. Intelligente Überwachungsfunktionen schützen den Sanftstarter vor Überhitzung und den Motor vor Überlast. Zudem können Sie den Strom während des Hochlaufs auf einen einstellbaren Maximalwert begrenzen. Dank 3-phasiger Steuerung besonders geeignet für große Motorleistungen und Wurzel-3-Schaltungen. Die innovative Drehmomentregelung sorgt für einen optimalen Motorhochlauf. Einfache und schnelle Inbetriebnahme durch Autoparametrierung oder Applikationsassistent. Vorausschauende Wartungsplanungen durch Condition Monitoring. Abnehmbares HMI mit Farbdisplay für übersichtliche Messwert- und Diagnoseanzeigen. Weltweite Zulassungen (z.B. IEC und UL/CSA).
Verfügbar sind die High Performance Sanftstarter 3RW55 für Netze bis 690 V in einem Leistungsbereich bis 560 kW mit 24 V oder 110-250 V Steuerspeisespannungen und durchgängig mit Schraub- und Federzuganschluss. Analogausgang und Thermistormotorschutz sind fester Bestandteil der High Performance Sanftstarter.
Optionale einsteckbare Kommunikationsmodule ermöglichen den Anschluss über PROFINET, PROFIBUS und Modbus TCP. Das eingebaute HMI-Modul kann auch in die Schaltschranktür montiert werden.
Die Sanftstarter 3RW55 lösen die bewährte Baureihe 3RW44 ab.
Sanftstarter SIRIUS 3RW5 - So flexibel wie deine Aufgabe.
