Name: Siemens 3RW5244-6TC04 3RW52446TC04 Sanftstarter Motorleistung bei 400 V 132 kW Motorleistung bei 230 V 75 kW 200 V, 480
Brand: Siemens
SKU: 2864478
Availability: BackOrder

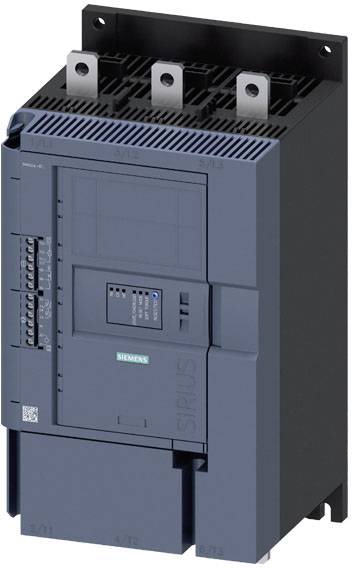

Leistungsschalter mit grauem Gehäuse und sichtbaren elektrischen Anschlüssen. Entworfen für industrielle Anwendungen zur Stromüberwachung.

Elektrischer Schaltschrank mit mehreren Anschlüssen, Kabeln und Schaltgeräten. Zeigt komplexe Verkabelung und Steuerungssysteme.

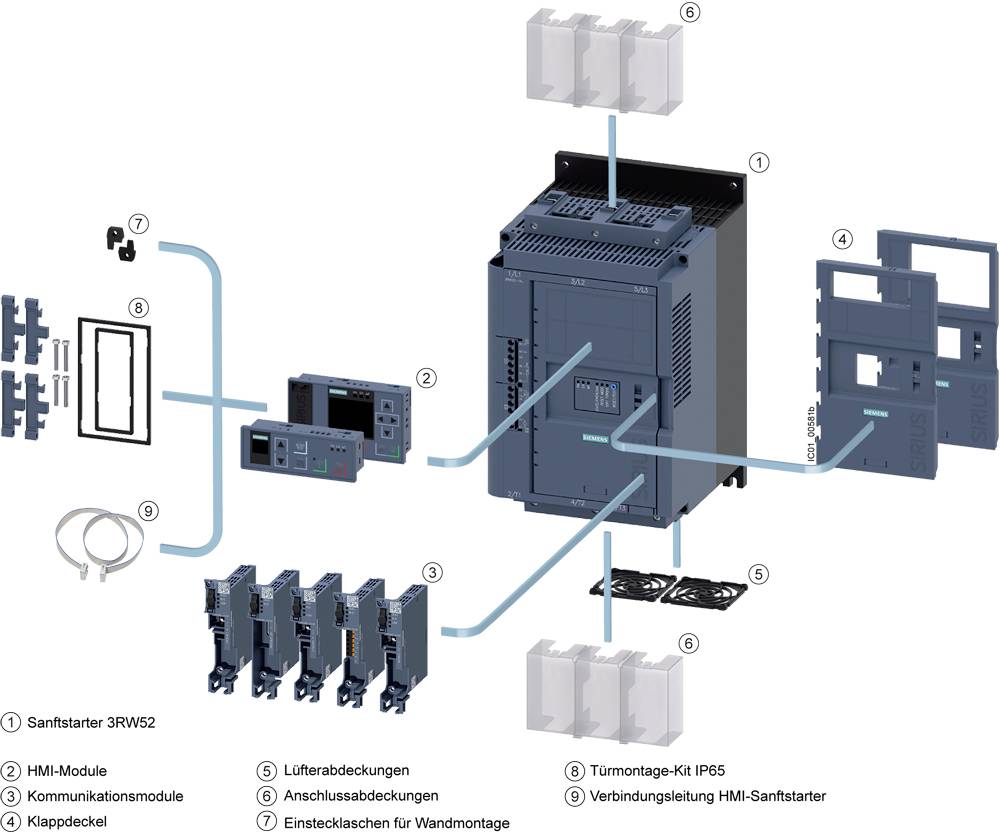

Explosionszeichnung eines Schaltgeräts mit Beschriftungen der Komponenten: Sanftstarter, HMI-Module, Abdeckungen, Montagekit und Teile.

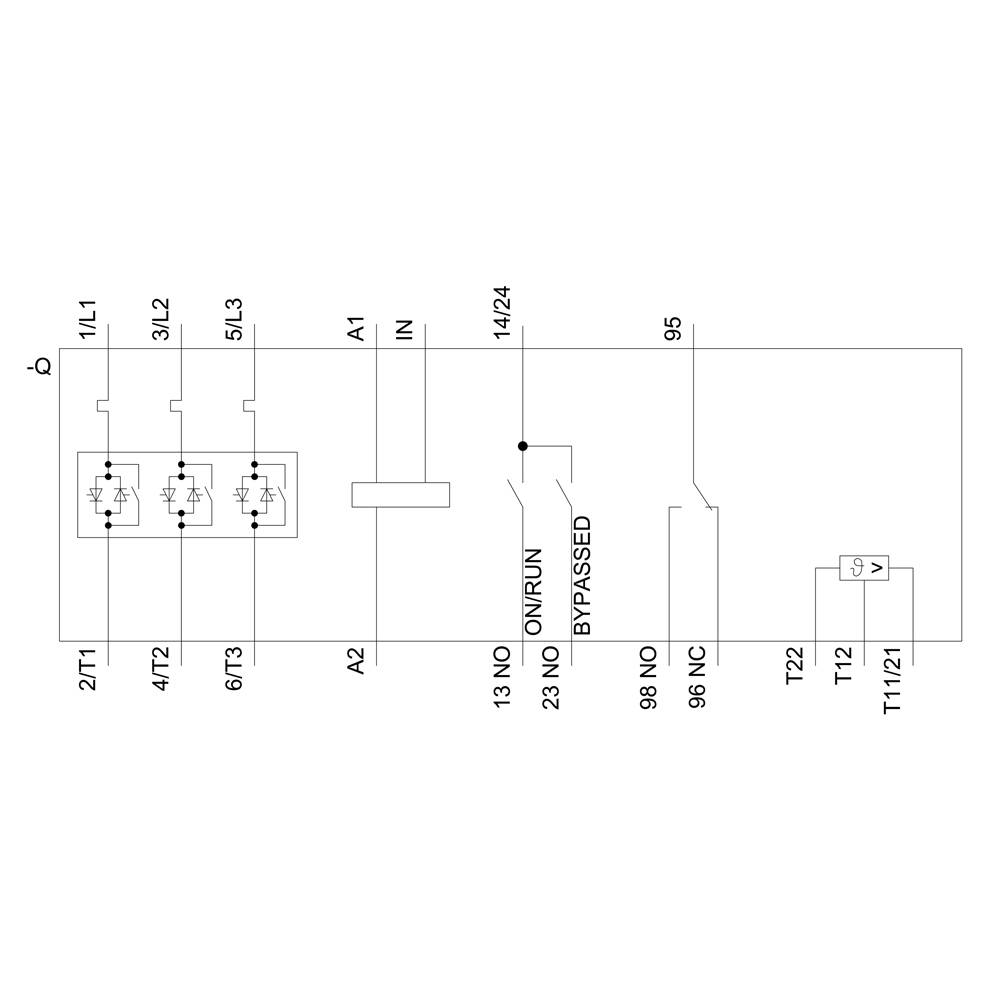

Schaltplan mit drei Schaltern links und mehreren Anschlussklemmen rechts. Oben links Beschriftung 'Ö'. Hauptklemmen: L1, L2, L3.

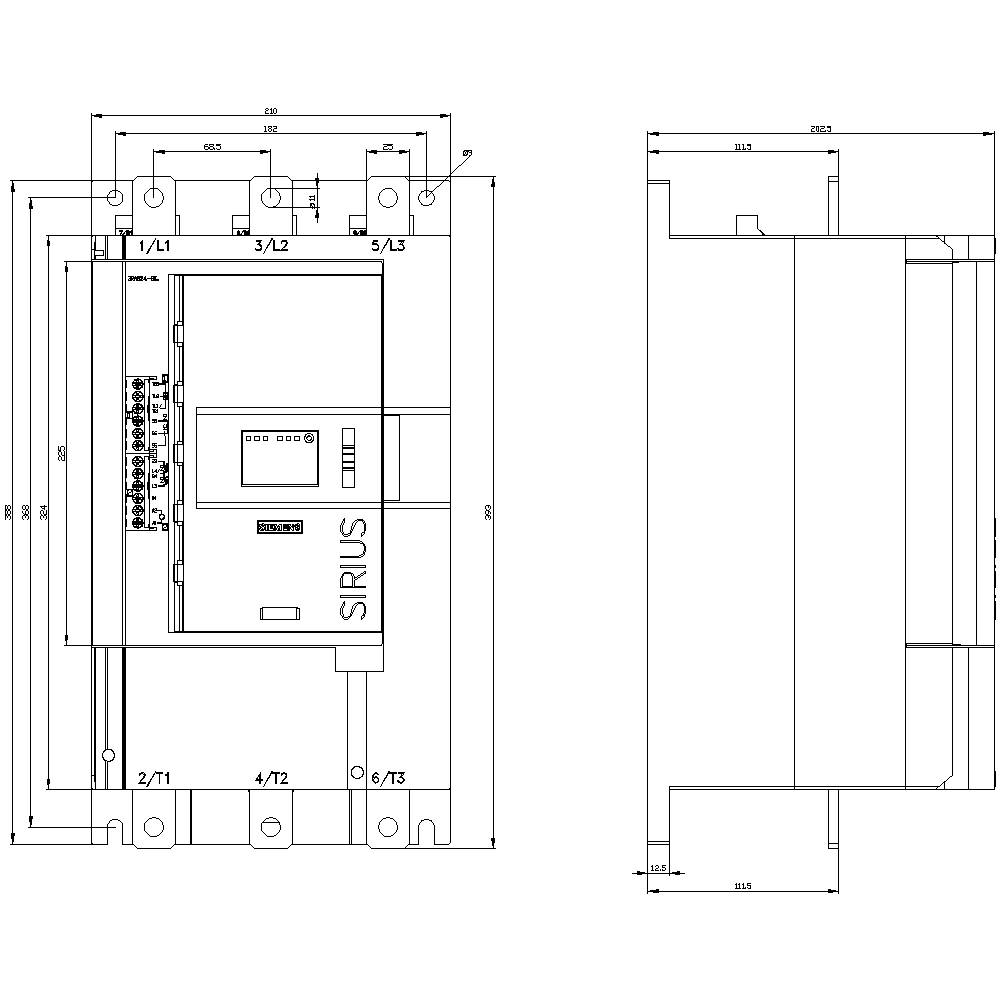

Technische Zeichnung eines Sirius Schaltschützes mit detaillierten Abmessungen und elektrischen Anschlüssen, Vorder- und Seitenansicht.

1/5

Abbildung ähnlich

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Set(s)

Gesamt (CHF 3'799.95 / Stück)

CHF 3'799.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 160.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

SIRIUS Sanftstarter 200-480V 250A, AC/DC 24V Schraubklemmen Thermistoreingang

Auslöseklasse: einstellbar
Funktion: eine Drehrichtung
Spannungsart zur Betätigung: AC/DC
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 400 V: 132 kW
Integrierter Überlastschutz des Motors: true
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 230 V: 132 kW
Bemessungsumgebungstemperatur ohne Derating: 40 °C
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 230 V: 75 kW
Bemessungsbetriebsspannung Ue: 200 V
Interne Überbrückung: true

Technische Daten

Betriebsfrequenz: 50/60 Hz
Befestigungsart: Schraubbefestigung
Stoßspannungsfestigkeit: 6 kV
Schutzart: IP20
Isolationsspannung: 600 V
Anzahl der Digitaleingänge: 1
Ausführung der Digitalausgänge: 2 Schließer (NO) / 1 Wechsler (CO)

Motor-Spannung: 200-480 V/50 - 60 Hz

Produkt-Art: Sanftstarter

Anschluss-Strom: 250 A

Motorleistung bei 230 V: 75 kW

Motorleistung bei 400 V: 132 kW

Nennspannung: 200 V
480 V

Wirkphasen: 3

Ausführung: 3RW5244-6TC04

Herst.-Teilenr.: 3RW52446TC04

Nennstrom: 250 A

Nennstrom - gerundet: 250 A

Typ: 3RW5244-6TC04

Motorleistung bei 230 V/ 400 V: 132 kW

Abm.: (B x H x T) 210 x 393 x 203 mm

Anschluss: Schienenanschluss

Anschlussleistung: 200-480 V/AC

Breite: 210 mm

Höhe: 393 mm

Tiefe: 203 mm

Max. Temperatur: +60 °C

Min. Temperatur: -25 °C

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Motorleistung bei 230 V

Motorleistung bei 400 V

Nennspannung

Nennstrom - gerundet

Siemens 3RW3026-1BB14 3RW30261BB14 Sanftstarter Motorleistung bei 400 V 11 kW Motorleistung bei 230 V 5.5 kW 200 V, 480 V Nennstrom 25 A

Bestell-Nr.:2864143

Lieferung Fr., 30. Okt.

3 Set(s)Conrad Electronic

5.5 kW

11 kW

200 V

25 A

Stück

Min.: 1

Vielfache: 1

CHF 333.95^*

Siemens 3RW4028-1BB14 3RW40281BB14 Sanftstarter Motorleistung bei 400 V 18.5 kW Motorleistung bei 230 V 11 kW 200 V, 480 V Nennstrom 38 A

Bestell-Nr.:2864144

Lieferung Fr., 30. Okt.

1 Set(s)Conrad Electronic

11 kW

18.5 kW

200 V

38 A

Stück

Min.: 1

Vielfache: 1

CHF 684.95^*

Siemens 3RW5055-2AB04 3RW50552AB04 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 480 V Nennstrom 143 A

Bestell-Nr.:2864145

Lieferung Fr., 27. Nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

Stück

Min.: 1

Vielfache: 1

CHF 1'949.95^*

Siemens 3RW5055-2AB05 3RW50552AB05 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Bestell-Nr.:2864146

Lieferung Fr., 27. Nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

Stück

Min.: 1

Vielfache: 1

CHF 2'149.95^*

Siemens 3RW5055-2AB14 3RW50552AB14 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 480 V Nennstrom 143 A

Bestell-Nr.:2864147

Lieferung Fr., 27. Nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

Stück

Min.: 1

Vielfache: 1

CHF 1'949.95^*

Siemens 3RW5055-2AB15 3RW50552AB15 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Bestell-Nr.:2864148

Lieferung Fr., 27. Nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

Stück

Min.: 1

Vielfache: 1

CHF 2'149.95^*

Siemens 3RW5055-2TB04 3RW50552TB04 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 480 V Nennstrom 143 A

Bestell-Nr.:2864149

Lieferung Di., 16. Feb. 2027

Conrad Electronic

37 kW

75 kW

200 V

143 A

Stück

Min.: 1

Vielfache: 1

CHF 1'949.95^*

Siemens 3RW5055-2TB05 3RW50552TB05 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Bestell-Nr.:2864150

Lieferung Di., 16. Feb. 2027

Conrad Electronic

37 kW

75 kW

200 V

143 A

Stück

Min.: 1

Vielfache: 1

CHF 2'149.95^*

Siemens 3RW5055-2TB14 3RW50552TB14 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 480 V Nennstrom 143 A

Bestell-Nr.:2864151

Lieferung Fr., 27. Nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

Stück

Min.: 1

Vielfache: 1

CHF 1'949.95^*

Siemens 3RW5055-2TB15 3RW50552TB15 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Bestell-Nr.:2864152

Lieferung Fr., 27. Nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

Stück

Min.: 1

Vielfache: 1

CHF 2'149.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 2864478 Siemens 3RW5244-6TC04 3RW52446TC04 Sanftstarter Motorleistung bei 400 V 132 kW Motorleistung bei 230 V 75 kW 200 V, 480

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2864478 Siemens 3RW5244-6TC04 3RW52446TC04 Sanftstarter Motorleistung bei 400 V 132 kW Motorleistung bei 230 V 75 kW 200 V, 480

Beschreibung

SIRIUS Sanftstarter 200-480 V 250 A, AC/DC 24 V Schraubklemmen Thermistoreingang Sanftstarter SIRIUS 3RW52 General Performance für einfache Anwendungen zum sanften An- und Auslauf von Drehstromasynchronmotoren.
Stufenloses Starten, Reduzieren von Stromspitzen, Vermeiden von Netzspannungschwankungen im Anlauf, Entlasten des Stromversorgungsnetzes, Verringern der mechanischen Belastung im Antrieb, erhebliche Platz- und Verdrahtungsersparnis gegenüber Stern-Dreieck-Startern und Frequenzumrichtern, wartungsfreies Schalten und einfachste Handhabung. Der integrierte Bypass ermöglicht die sehr kompakte Bauweise, spart Energie und sorgt für eine geringere Erwärmung im Schaltschrank. Intelligente Überwachungsfunktionen schützen den Sanftstarter vor Überhitzung und den Motor vor Überlast. Zudem können Sie den Strom während des Hochlaufs auf einen einstellbaren Maximalwert begrenzen. Dank 3-phasiger Steuerung besonders geeignet für große Motorleistungen und Wurzel-3-Schaltungen. Die innovative Funktion Soft-Torque sorgt für einen schonenden Motorhochlauf. Mit dem integrierten Fern-Reset können Sie Störungen schnell und einfach aus der Ferne beheben. Weltweite Zulassungen (z.B. IEC und UL/CSA).
Verfügbar sind die General Performance Sanftstarter 3RW52 für Netze bis 600 V in einem Leistungsbereich bis 560 kW mit 24 V oder 110-250 V Steuerspeisespannungen und durchgängig mit Schraub- und Federzuganschluss. Für Analogausgang und Thermistormotorschutz sind unterschiedliche Gerätevarianten verfügbar.
Optionale einsteckbare Kommunikationsmodule ermöglichen den Anschluss über PROFINET, PROFIBUS und Modbus TCP. Für den Einbau in das Gerät oder die Schaltschranktür stehen verschiedene HMI-Module zur Verfügung.
Sanftstarter SIRIUS 3RW5 - So flexibel wie deine Aufgabe.
