Name: Siemens 3RW5077-2TB15 3RW50772TB15 Sanftstarter Motorleistung bei 400 V 315 kW Motorleistung bei 230 V 160 kW 200 V, 600
Brand: Siemens
SKU: 2864265
Availability: BackOrder

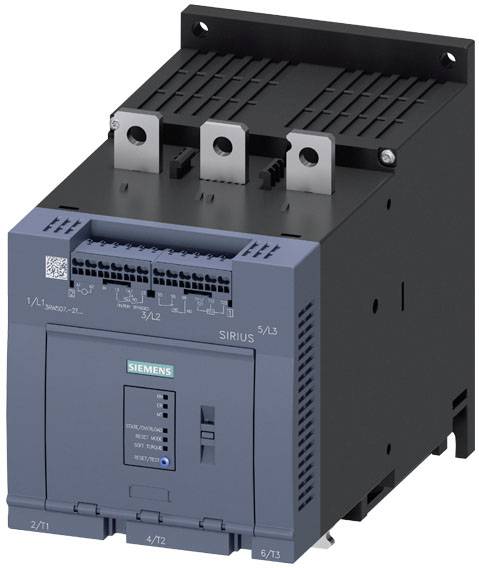

Ein SIRIUS Power Control Modul von Siemens, grau-schwarz, mit Anschlussklemmen oben. Hauptsächlich für industrielle elektrische Steuerungen.

Industrieschaltschrank mit zahlreichen Kabeln, Schaltern und Sicherungen, die eine komplexe elektrische Steuerungsanlage darstellen.

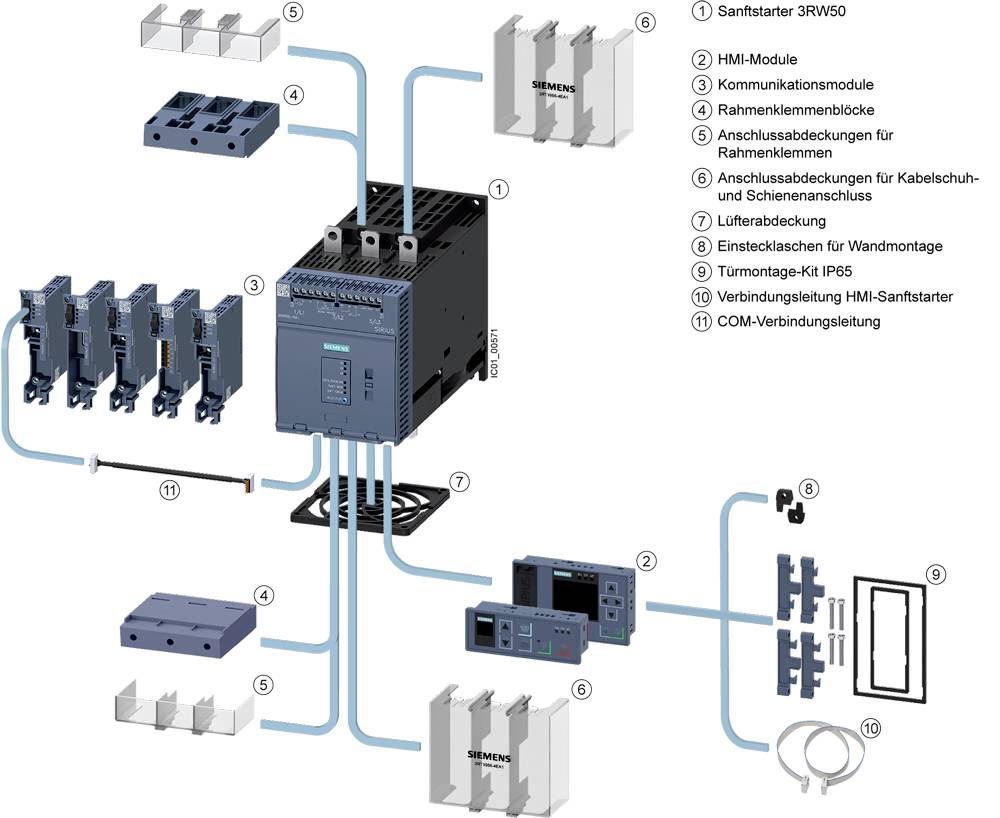

'Bild zeigt ein Siemens Schaltanlagen-Layout mit verschiedenen HMI-Modulen, Kommunikationsmodulen und Verdrahtungs-Verbindungen.'

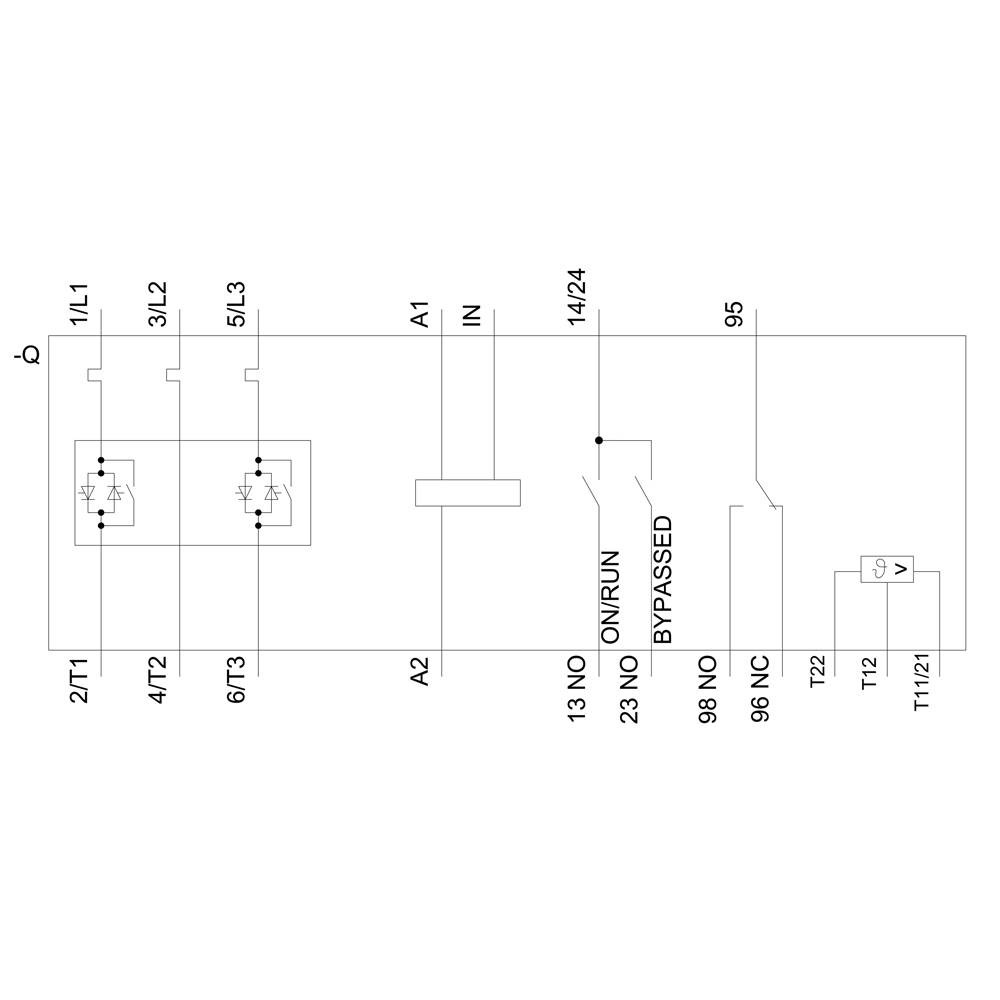

Schaltplan zeigt ein Einphasen-Relais mit Ein/Aus- und Bypass-Kontakten. Beschriftungen: 'IN', 'BYPASSED', 'NO', 'NC', und 'RUN'.

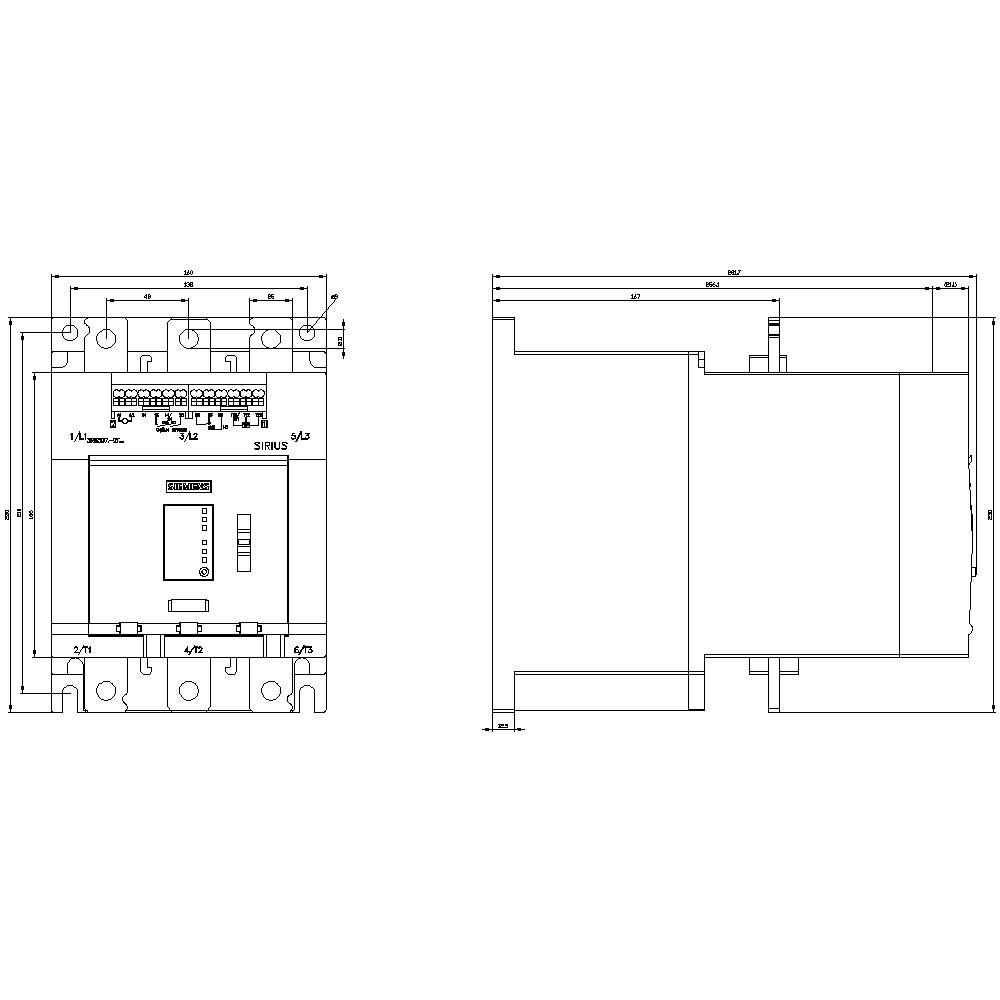

Technische Zeichnung eines elektrischen Schalters mit Abmessungen und Anschlüssen. Vorder- und Seitenansicht sind dargestellt.

1/5

Abbildung ähnlich

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Set(s)

Gesamt (CHF 3'999.95 / Stück)

CHF 3'999.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 160.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Anzahl der Digitaleingänge: 1
Ausführung des Motorschutzes: elektronisch, Auslösung bei thermischer Überlastung des Motors
Befestigungsart: Schraubbefestigung
Betriebsfrequenz: 50/60 Hz
Isolationsspannung: 600 V
Schutzart: IP00
Ausführung der Digitalausgänge: 2 Schließer (NO) / 1 Wechsler (CO)
Baugröße des Sanftstarters: S12

Motor-Spannung: 200-600 V

Produkt-Art: Sanftstarter

Anschluss-Strom: 570 A

Motorleistung bei 230 V: 160 kW

Motorleistung bei 400 V: 315 kW

Nennspannung: 200 V
600 V

Wirkphasen: 3

Ausführung: Produktvariante: AC 110-250 V

Herst.-Teilenr.: 3RW50772TB15

Nennstrom: 570 A

Nennstrom - gerundet: 570 A

Typ: 3RW5077-2TB15

Motorleistung bei 230 V/ 400 V: 315 kW

Auslaufzeit: 20 s

Abm.: (B x H x T) 160 x 230 x 282 mm

Anschluss: Federklemme

Anschlussleistung: 110-250 V/AC

Breite: 160 mm

Höhe: 230 mm

Tiefe: 282 mm

Max. Temperatur: +60 °C

Min. Temperatur: -25 °C

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Motorleistung bei 230 V

Motorleistung bei 400 V

Nennspannung

Nennstrom - gerundet

Siemens 3RW3026-1BB14 3RW30261BB14 Sanftstarter Motorleistung bei 400 V 11 kW Motorleistung bei 230 V 5.5 kW 200 V, 480 V Nennstrom 25 A

Bestell-Nr.:2864143

Lieferung Fr., 30. Okt.

3 Set(s)Conrad Electronic

5.5 kW

11 kW

200 V

25 A

Stück

Min.: 1

Vielfache: 1

CHF 333.95^*

Siemens 3RW4028-1BB14 3RW40281BB14 Sanftstarter Motorleistung bei 400 V 18.5 kW Motorleistung bei 230 V 11 kW 200 V, 480 V Nennstrom 38 A

Bestell-Nr.:2864144

Lieferung Fr., 30. Okt.

1 Set(s)Conrad Electronic

11 kW

18.5 kW

200 V

38 A

Stück

Min.: 1

Vielfache: 1

CHF 684.95^*

Siemens 3RW5055-2AB04 3RW50552AB04 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 480 V Nennstrom 143 A

Bestell-Nr.:2864145

Lieferung Fr., 27. Nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

Stück

Min.: 1

Vielfache: 1

CHF 1'949.95^*

Siemens 3RW5055-2AB05 3RW50552AB05 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Bestell-Nr.:2864146

Lieferung Fr., 27. Nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

Stück

Min.: 1

Vielfache: 1

CHF 2'149.95^*

Siemens 3RW5055-2AB14 3RW50552AB14 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 480 V Nennstrom 143 A

Bestell-Nr.:2864147

Lieferung Fr., 27. Nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

Stück

Min.: 1

Vielfache: 1

CHF 1'949.95^*

Siemens 3RW5055-2AB15 3RW50552AB15 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Bestell-Nr.:2864148

Lieferung Fr., 27. Nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

Stück

Min.: 1

Vielfache: 1

CHF 2'149.95^*

Siemens 3RW5055-2TB04 3RW50552TB04 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 480 V Nennstrom 143 A

Bestell-Nr.:2864149

Lieferung Di., 16. Feb. 2027

Conrad Electronic

37 kW

75 kW

200 V

143 A

Stück

Min.: 1

Vielfache: 1

CHF 1'949.95^*

Siemens 3RW5055-2TB05 3RW50552TB05 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Bestell-Nr.:2864150

Lieferung Di., 16. Feb. 2027

Conrad Electronic

37 kW

75 kW

200 V

143 A

Stück

Min.: 1

Vielfache: 1

CHF 2'149.95^*

Siemens 3RW5055-2TB14 3RW50552TB14 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 480 V Nennstrom 143 A

Bestell-Nr.:2864151

Lieferung Fr., 27. Nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

Stück

Min.: 1

Vielfache: 1

CHF 1'949.95^*

Siemens 3RW5055-2TB15 3RW50552TB15 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Bestell-Nr.:2864152

Lieferung Fr., 27. Nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

Stück

Min.: 1

Vielfache: 1

CHF 2'149.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 2864265 Siemens 3RW5077-2TB15 3RW50772TB15 Sanftstarter Motorleistung bei 400 V 315 kW Motorleistung bei 230 V 160 kW 200 V, 600

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2864265 Siemens 3RW5077-2TB15 3RW50772TB15 Sanftstarter Motorleistung bei 400 V 315 kW Motorleistung bei 230 V 160 kW 200 V, 600

Beschreibung

SIRIUS Sanftstarter 200-600 V 570 A, AC 110-250 V Federzugklemmen Thermistoreingang Sanftstarter SIRIUS 3RW50 Basic Performance für einfache Anwendungen zum sanften An- und Auslauf von Drehstromasynchronmotoren.
Stufenloses Starten, Reduzieren von Stromspitzen, Vermeiden von Netzspannungschwankungen im Anlauf, Entlasten des Stromversorgungsnetzes, Verringern der mechanischen Belastung im Antrieb, erhebliche Platz- und Verdrahtungsersparnis gegenüber Stern-Dreieck-Startern und Frequenzumrichtern, wartungsfreies Schalten und einfachste Handhabung. Der integrierte Bypass ermöglicht die sehr kompakte Bauweise, spart Energie und sorgt für eine geringere Erwärmung im Schaltschrank. Intelligente Überwachungsfunktionen schützen den Sanftstarter vor Überhitzung und den Motor vor Überlast. Zudem können Sie den Strom während des Hochlaufs auf einen einstellbaren Maximalwert begrenzen. Die innovative Funktion Soft-Torque sorgt für einen schonenden Motorhochlauf. Mit dem integrierten Fern-Reset können Sie Störungen schnell und einfach aus der Ferne beheben. Weltweite Zulassungen (z.B. IEC und UL/CSA) auch für explosionsgefährdete Applikationen (ATEX bzw. IEC Ex).
Verfügbar sind die Basic Performance Sanftstarter 3RW50 für Netze bis 600 V in einemLeistungsbereich bis 315 kW mit 24 V oder 110-250 V Steuerspeisespannungen und durchgängig mit Schraub- und Federzuganschluss. Für Analogausgang und Thermistormotorschutz sind unterschiedliche Gerätevarianten verfügbar.
Optionale Kommunikationsmodule ermöglichen den Anschluss über PROFINET, PROFIBUS und Modbus TCP. Für den Einbau in die Schaltschranktür stehen verschiedene HMI-Module zur Verfügung.
Die Sanftstarter 3RW50 lösen die bewährte Baureihe 3RW40 (Baugröße S6 bis S12) ab.
Sanftstarter SIRIUS 3RW5 - So flexibel wie deine Aufgabe.
