Name: Siemens 3RW4036-2BB04 3RW40362BB04 Sanftstarter Motorleistung bei 400 V 22 kW 480 V Nennstrom 45 A
Brand: Siemens
SKU: 1702670
Availability: BackOrder

Ein leistungsstarker elektrischer Schalter von Siemens, dargestellt mit markanten silbernen und schwarzen Elementen, für industrielle Anwendungen.

Industrieschrank mit offenen Türen zeigt elektrische Schalttafeln, Kabelverbindungen und Steuergeräte. Geeignet für technische Anwendungen.

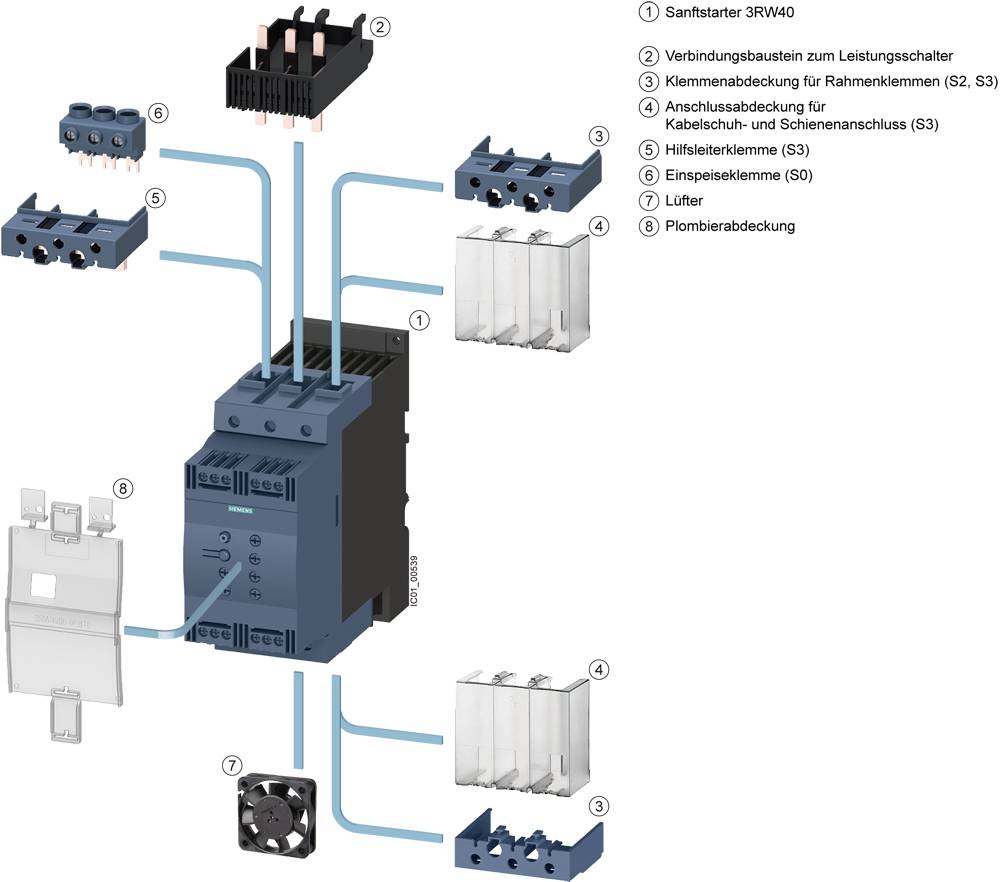

Montageanleitung für den Sanftstarter 3RW40 mit nummerierten Komponenten, darunter Leistungsschalter, Lüfter und Anschlussklemmen.

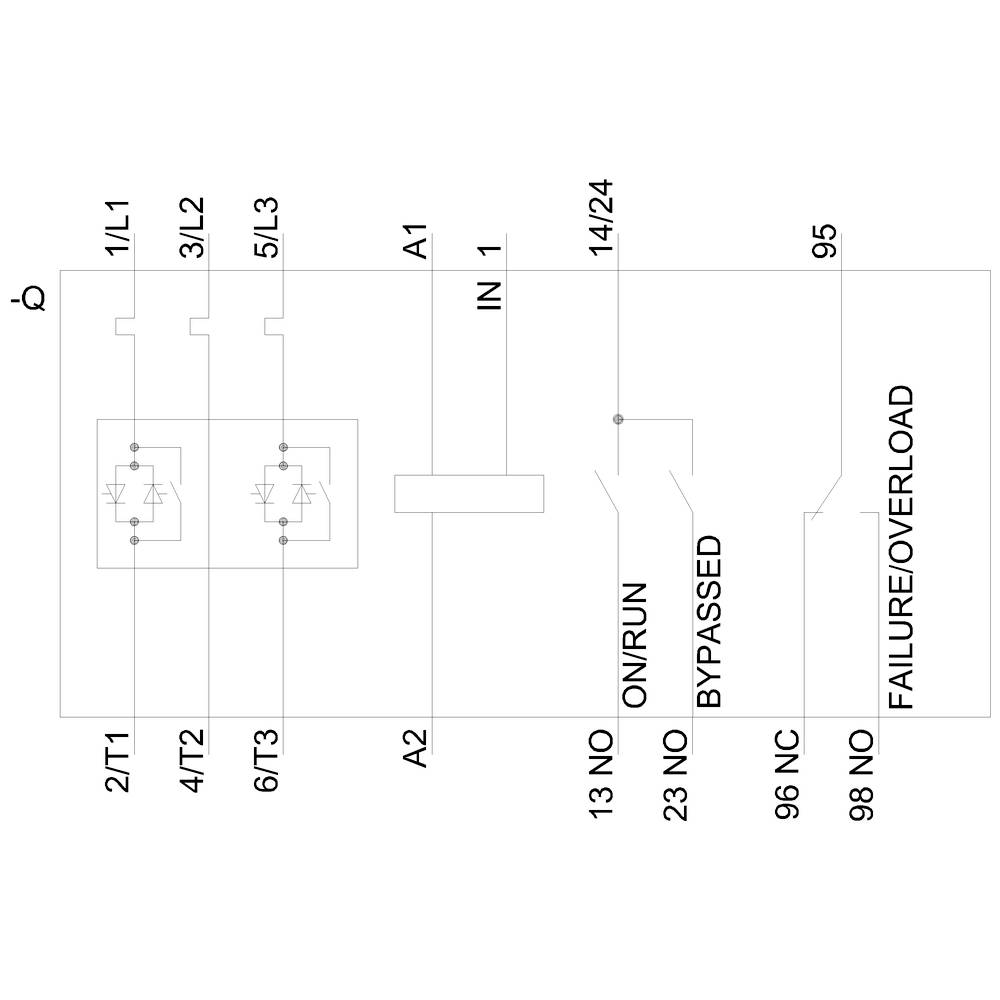

'Schaltplan für Motorsteuerung: Dreiphasenversorgung, Schaltschütze, Bypass, Überlastschutz, Statusanzeigen für Ein/Aus und Fehler.'

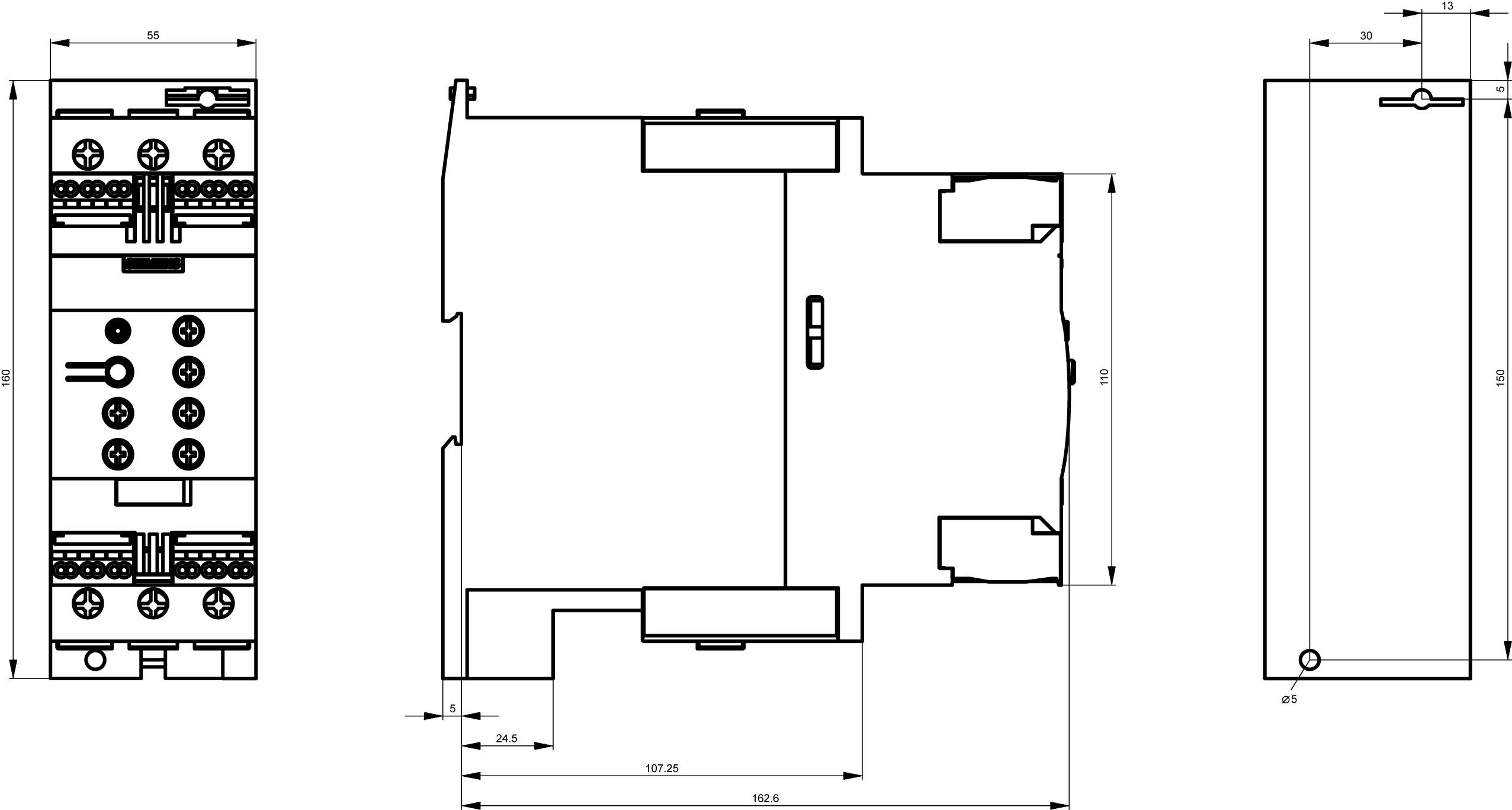

Zeichnung eines elektrischen Schaltschranks von oben, vorne und der Seite mit technischen Maßen und Details.

1/5

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 814.95 / Stück)

CHF 814.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 80.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Sanftstarter S2, 45A, 22kW/400V, 40 Grad, AC200-480V, AC/DC24V

3RW4,Anlaufgerät,Baugröße S2,Direktsanftstarter,Direktstarter,Leistungsstarter,Motorstarter,Niederspannungs-Schalttechnik,Sanftanlasser,Sanftstarter

Technische Daten

Schutzart: IP00
Befestigungsart: Schraub- und Schnappbefestigung
Anzahl der Schließer: 2
Anzahl der Wechsler: 1
Baugröße: S2
Betriebsfrequenz: 50/60 Hz
Isolationsspannung: 600 V

Motor-Spannung: 400 V

Produkt-Art: Sanftstarter

Anschluss-Strom: 45 A

Motorleistung bei 400 V: 22 kW

Nennspannung: 480 V

Ausführung: Schraubanschluss

Herst.-Teilenr.: 3RW40362BB04

Nennstrom: 45 A

Nennstrom - gerundet: 45 A

Typ: 3RW4036-2BB04

Motorleistung bei 230 V/ 400 V: 22 kW

Abm.: (B x H x T) 55 x 160 x 170 mm

Anschluss: Federzuganschluss

Breite: 55 mm

Höhe: 160 mm

Tiefe: 170 mm

Max. Temperatur: +60 °C

Min. Temperatur: -25 °C

: eine Drehrichtung

: 24-24 V

: 24-24 V

: 24-24 V

: IP00

: sonstige

: 45 A

: 11 kW

: 22 kW

: 40 °C

: TRUE

: AC/DC

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Motorleistung bei 230 V/ 400 V

Motorleistung bei 400 V

Nennspannung

Nennstrom - gerundet

Produkt-Art

Siemens 3RW3013-1BB04 3RW30131BB04 Sanftstarter Motorleistung bei 400 V 1.5 kW 480 V Nennstrom 3.6 A

Bestell-Nr.:1704967

Lieferung Fr., 27. Nov.

Conrad Electronic

1.5 kW

480 V

3.6 A

Sanftstarter

Stück

Min.: 1

Vielfache: 1

CHF 199.95^*

Siemens 3RW3013-2BB04 3RW30132BB04 Sanftstarter Motorleistung bei 400 V 1.5 kW 480 V Nennstrom 3.6 A

Bestell-Nr.:1746684

Lieferung Fr., 27. Nov.

Conrad Electronic

1.5 kW

480 V

3.6 A

Sanftstarter

Stück

Min.: 1

Vielfache: 1

CHF 193.95^*

Siemens 3RW3013-2BB14 3RW30132BB14 Sanftstarter Motorleistung bei 400 V 1.5 kW 480 V Nennstrom 3.6 A

Bestell-Nr.:1746685

Lieferung Fr., 27. Nov.

Conrad Electronic

1.5 kW

480 V

3.6 A

Sanftstarter

Stück

Min.: 1

Vielfache: 1

CHF 193.95^*

Siemens 3RW3014-1BB04 3RW30141BB04 Sanftstarter Motorleistung bei 400 V 3 kW 480 V Nennstrom 6.5 A

Bestell-Nr.:1699568

Lieferung Fr., 27. Nov.

Conrad Electronic

3 kW

480 V

6.5 A

Sanftstarter

Stück

Min.: 1

Vielfache: 1

CHF 217.95^*

Siemens 3RW3014-2BB04 3RW30142BB04 Sanftstarter Motorleistung bei 400 V 3 kW 480 V Nennstrom 6.5 A

Bestell-Nr.:1699569

Lieferung Fr., 27. Nov.

Conrad Electronic

3 kW

480 V

6.5 A

Sanftstarter

Stück

Min.: 1

Vielfache: 1

CHF 219.95^*

Siemens 3RW3014-2BB14 3RW30142BB14 Sanftstarter Motorleistung bei 400 V 3 kW 480 V Nennstrom 6.5 A

Bestell-Nr.:1746686

Lieferung Fr., 27. Nov.

Conrad Electronic

3 kW

480 V

6.5 A

Sanftstarter

Stück

Min.: 1

Vielfache: 1

CHF 219.95^*

Siemens 3RW3016-1BB04 3RW30161BB04 Sanftstarter Motorleistung bei 400 V 4 kW 480 V Nennstrom 9 A

Bestell-Nr.:1746687

Lieferung Fr., 27. Nov.

Conrad Electronic

4 kW

480 V

9 A

Sanftstarter

Stück

Min.: 1

Vielfache: 1

CHF 239.95^*

Siemens 3RW3016-2BB04 3RW30162BB04 Sanftstarter Motorleistung bei 400 V 4 kW 480 V Nennstrom 9 A

Bestell-Nr.:1744276

Lieferung Fr., 27. Nov.

Conrad Electronic

4 kW

480 V

9 A

Sanftstarter

Stück

Min.: 1

Vielfache: 1

CHF 245.95^*

Siemens 3RW3016-2BB14 3RW30162BB14 Sanftstarter Motorleistung bei 400 V 4 kW 480 V Nennstrom 9 A

Bestell-Nr.:1746688

Lieferung Fr., 27. Nov.

Conrad Electronic

4 kW

480 V

9 A

Sanftstarter

Stück

Min.: 1

Vielfache: 1

CHF 243.95^*

Siemens 3RW3017-1BB04 3RW30171BB04 Sanftstarter Motorleistung bei 400 V 5.5 kW 480 V Nennstrom 12.5 A

Bestell-Nr.:1746689

Lieferung Fr., 27. Nov.

Conrad Electronic

5.5 kW

480 V

12.5 A

Sanftstarter

Stück

Min.: 1

Vielfache: 1

CHF 263.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1702670 Siemens 3RW4036-2BB04 3RW40362BB04 Sanftstarter Motorleistung bei 400 V 22 kW 480 V Nennstrom 45 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1702670 Siemens 3RW4036-2BB04 3RW40362BB04 Sanftstarter Motorleistung bei 400 V 22 kW 480 V Nennstrom 45 A

Beschreibung

SIRIUS Sanftstarter S2 45 A, 22 kW/400 V, 40 °C AC 200-480 V, AC/DC 24 V Federzugklemmen Sanftstarter SIRIUS 3RW40 für Standardanwendungen zum sanften An- und Auslauf von Drehstromasynchronmotoren.
Stufenloses Starten, Reduzieren von Stromspitzen, Vermeiden von Netzspannungschwankungen im Anlauf, Entlasten des Stromversorgungsnetzes, Verringern der mechanischen Belastung im Antrieb, erhebliche Platz- und Verdrahtungsersparnis gegenüber Stern-Dreieck-Startern und Frequenzumrichtern, wartungsfreies Schalten und einfachste Handhabung. Der integrierte Bypass ermöglicht die sehr kompakte Bauweise und sorgt für eine geringere Erwärmung im Schaltschrank. Intelligente Überwachungsfunktionen schützen den Sanftstarter vor Überhitzung und den Motor vor Überlast. Zudem können Sie den Strom während des Hochlaufs auf einen einstellbaren Maximalwert begrenzen. Mit dem integrierten Fern-Reset können Sie Störungen schnell und einfach aus der Ferne beheben. Weltweite Zulassungen (z.B. IEC und UL/CSA) auch für explosionsgefährdete Applikationen (ATEX bzw. IEC Ex).
Verfügbar sind die Sanftstarter 3RW für Netze bis 690 V in einem großen Leistungsbereich mit unterschiedlichen Steuerspeisespannungen und durchgängig mit Schraub- und Federzuganschluss. Bei 3RW30/40 gibt es zusätzliche Varianten mit 24 V Steuerspeisespannung. Einige der 3RW40 bis Baugröße S3 sowie alle 3RW44 bieten zudem einen Thermistormotorschutz.
Mit dem optionalen Verbindungsbaustein können die Sanftstarter an die Leistungsschalter angebaut werden, sogar für die Varianten mit Federzuganschluss. Der optionale Lüfter ermöglicht eine noch dichtere Bauweise im Schaltschrank.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
