Name: Siemens 3RW4036-1BB14 3RW40361BB14 Sanftstarter Motorleistung bei 400 V 22 kW Motorleistung bei 230 V 11 kW 400 V/AC Nen
Brand: Siemens
SKU: 197085
Price: 769.95 CHF
Availability: InStock

Schwarzes, kastenförmiges elektrotechnisches Gerät mit Knöpfen und Anschlüssen, beschriftet mit 'SIEMENS SIRIUS', für Steuerungsanwendungen.

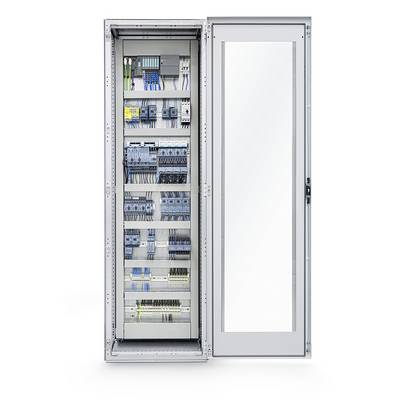

Ein geöffneter Schaltschrank zeigt verschiedene elektrische Komponenten und Kabel an der Innenseite angeordnet.

Explosionszeichnung eines Sanftstarters zeigt verschiedene Teile: Hauptgerät, Verbindungselemente, Klemmenabdeckungen, Lüfter und Montagezubehör mit Nummern und Pfeilen zur Orientierung.

Schaltschema für einen Elektromotor: zeigt Verbindungen und Steuerungspunkte, inklusive Betriebsschalter und Überlastsicherung.

Technische Zeichnung eines elektrischen Bauteils mit detaillierten Maßen in Millimetern. Vorder-, Seiten- und Draufsicht sind dargestellt.

1/5

Abbildung ähnlich

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Sofort-Lieferung Fr., 13. Nov.

2 Stück

Anzahl

Stück

Gesamt (CHF 769.95 / Stück)

CHF 769.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 80.00

Nur noch 2 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Sanftstarter S2, 45A, 22kW/400V, 40 Grad, AC200-480V, AC/DC110-230V

45 A, 200..480 V, 11 kW, 22 kW, eine Drehrichtung, Interne Überbrückung: ja, Mit Display: nein, Drehmoment-Regelung: nein, 40 °C, 110..230 V, AC/DC, Integrierter Überlastschutz des Motors: ja, sonstige, IP00

Technische Daten

Bemessungsbetriebsstrom Ie bei 40 °C Tu: 45 ABemessungsbetriebsspannung Ue: 200..480 VBemessungsleistung Drehstrommotor, Standardschaltung, bei 230 V: 11 kWBemessungsleistung Drehstrommotor, Standardschaltung, bei 400 V: 22 kWFunktion: eine DrehrichtungInterne Überbrückung: jaMit Display: neinDrehmoment-Regelung: neinBemessungsumgebungstemperatur ohne Derating: 40 °CBemessungssteuerspeisespannung Us bei AC 50 Hz: 110..230 VBemessungssteuerspeisespannung Us bei AC 60 Hz: 110..230 VBemessungssteuerspeisespannung Us bei DC: 110..230 VSpannungsart zur Betätigung: AC/DCIntegrierter Überlastschutz des Motors: jaAuslöseklasse: sonstigeSchutzart (IP): IP00Verpackungseinheit: 1 StückMaße (cm): 198 × 215 × 71Bruttogewicht: 1,281 kg, Nettogewicht: 1,281 kgECLASS 7: Sanftstarter (27370907)

Motor-Spannung: 400 V/AC

Produkt-Art: Sanftstarter

Anschluss-Strom: 45 A

Motorleistung bei 230 V: 11 kW

Motorleistung bei 400 V: 22 kW

Nennspannung: 400 V/AC

Wirkphasen: 2

Ausführung: 3RW4036-1BB14

Herst.-Teilenr.: 3RW40361BB14

Nennstrom: 45 A

Nennstrom - gerundet: 45 A

Typ: 3RW4036-1BB14

Motorleistung bei 230 V/ 400 V: 22 kW

Abm.: (L x B x H) 165 x 55 x 160 mm

Anschluss: Schraubklemme

Breite: 55 mm

Höhe: 160 mm

Länge: 165 mm

Tiefe: 71 cm

Max. Temperatur: 40 °C

Gewicht: 1.31

: eine Drehrichtung

: IP00

: sonstige

: 45 A

: 11 kW

: 22 kW

: 40 °C

: TRUE

: AC/DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 197085 Siemens 3RW4036-1BB14 3RW40361BB14 Sanftstarter Motorleistung bei 400 V 22 kW Motorleistung bei 230 V 11 kW 400 V/AC Nen

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 197085 Siemens 3RW4036-1BB14 3RW40361BB14 Sanftstarter Motorleistung bei 400 V 22 kW Motorleistung bei 230 V 11 kW 400 V/AC Nen

Beschreibung

SIRIUS Sanftstarter S2 45 A, 22 kW/400 V, 40 °C AC 200-480 V, AC/DC 110-230 V Schraubklemmen Sanftstarter SIRIUS 3RW40 für Standardanwendungen zum sanften An- und Auslauf von Drehstromasynchronmotoren.
Stufenloses Starten, Reduzieren von Stromspitzen, Vermeiden von Netzspannungschwankungen im Anlauf, Entlasten des Stromversorgungsnetzes, Verringern der mechanischen Belastung im Antrieb, erhebliche Platz- und Verdrahtungsersparnis gegenüber Stern-Dreieck-Startern und Frequenzumrichtern, wartungsfreies Schalten und einfachste Handhabung. Der integrierte Bypass ermöglicht die sehr kompakte Bauweise und sorgt für eine geringere Erwärmung im Schaltschrank. Intelligente Überwachungsfunktionen schützen den Sanftstarter vor Überhitzung und den Motor vor Überlast. Zudem können Sie den Strom während des Hochlaufs auf einen einstellbaren Maximalwert begrenzen. Mit dem integrierten Fern-Reset können Sie Störungen schnell und einfach aus der Ferne beheben. Weltweite Zulassungen (z.B. IEC und UL/CSA) auch für explosionsgefährdete Applikationen (ATEX bzw. IEC Ex).
Verfügbar sind die Sanftstarter 3RW für Netze bis 690 V in einem großen Leistungsbereich mit unterschiedlichen Steuerspeisespannungen und durchgängig mit Schraub- und Federzuganschluss. Bei 3RW30/40 gibt es zusätzliche Varianten mit 24 V Steuerspeisespannung. Einige der 3RW40 bis Baugröße S3 sowie alle 3RW44 bieten zudem einen Thermistormotorschutz.
Mit dem optionalen Verbindungsbaustein können die Sanftstarter an die Leistungsschalter angebaut werden, sogar für die Varianten mit Federzuganschluss. Der optionale Lüfter ermöglicht eine noch dichtere Bauweise im Schaltschrank.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
