Siemens 3RW3018-1BB14 3RW30181BB14 Sanftstarter Motorleistung bei 400 V 7.5 kW Motorleistung bei 230 V 4 kW 400 V/AC Nen

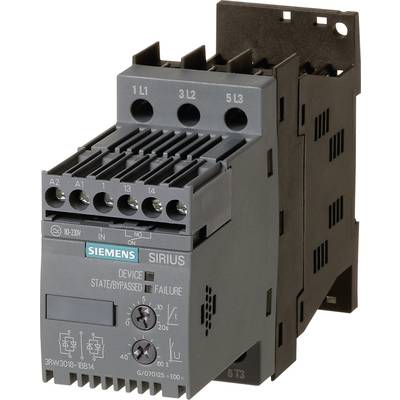

'Schütz' von Siemens, Modell SIRIUS 3RW3016-1BB14. Elektrisches Bauteil für Steuerungssysteme. Schwarzes Gehäuse mit Anschlussklemmen.

Abbildung ähnlich

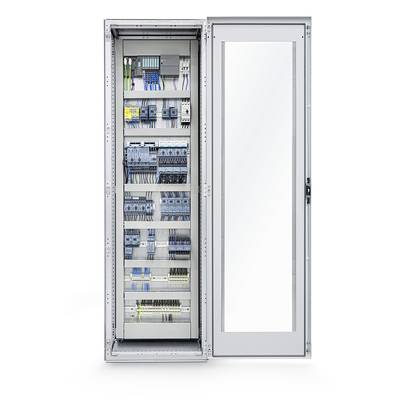

Ein offener Schaltschrank zeigt verschiedene elektrische Komponenten und Verkabelungen, die in geordneten Reihen angeordnet sind.

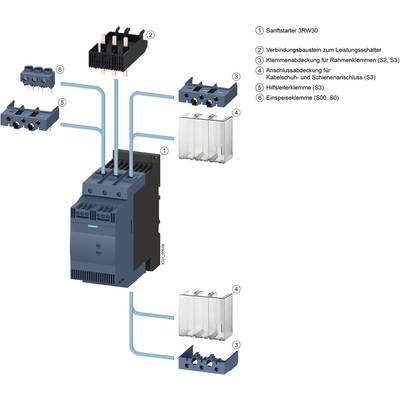

'Schaltplan für einen Sanftstarter 3RW30. Zeigt Anschlüsse: Leistungsschalter, Klemmendeckung, Anschlusabdeckung, Hilfsklemmen, Einspeiseklemme.'

Schaltplan mit drei Phaseneingängen (1/L1, 3/L2, 5/L3) und Ausgängen (2/T1, 4/T2, 6/T3). Relaissteuerung an A1 und A2, mit Eingang IN und Ausgänge 13 NO und 14 ON.

Technische Zeichnung eines elektronischen Geräts mit drei Ansichten: vorne, seitlich und oben, inklusive Abmessungen und Anschlüsse.

1/5

Abbildung ähnlich

Datenblatt (PDF)

Sofort-Lieferung Mi., 5. Aug.

2 Stück

Anzahl

Stück

Gesamt (CHF 290.43 / Stück)

CHF 290.43

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur CHF 37.14

Nur noch 2 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Sanftstarter S00, 17,6A, 7,5kW/400V, 40 Grad, AC200-480V, AC/DC110-230V

Anlaufgerät,Direktsanftstarter,Direktstarter,Leistungsstarter,Motorstarter,Niederspannungs-Schalttechnik,Sanftanlasser,Sanftstarter

Technische Daten

Schutzart: IP20

Produkt-Art: Sanftstarter

Motorleistung bei 230 V: 4 kW

Motorleistung bei 400 V: 7.5 kW

Betriebsspannung (Details): 200 V-480 V

Nennspannung: 400 V/AC

Wirkphasen: 1

Ausführung: Schraubanschluss

Herst.-Teilenr.: 3RW30181BB14

Nennstrom: 17.6 A

Nennstrom - gerundet: 17.6 A

Typ: 3RW3018-1BB14

Abm.: (L x B x H) 150 x 45 x 100 mm

Breite: 45 mm

Höhe: 100 mm

Länge: 150 mm

Tiefe: 150 mm

Max. Temperatur: 60 °C

Min. Temperatur: -25 °C

: eine Drehrichtung

: IP20

: sonstige

: 17.6 A

: 4 kW

: 7.5 kW

: 40 °C

: FALSE

: AC/DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 197559 Siemens 3RW3018-1BB14 3RW30181BB14 Sanftstarter Motorleistung bei 400 V 7.5 kW Motorleistung bei 230 V 4 kW 400 V/AC Nen

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 197559 Siemens 3RW3018-1BB14 3RW30181BB14 Sanftstarter Motorleistung bei 400 V 7.5 kW Motorleistung bei 230 V 4 kW 400 V/AC Nen

Beschreibung

SIRIUS Sanftstarter S00 17,6 A, 7,5 kW/400 V, 40 °C AC 200-480 V, AC/DC 110-230 V Schraubklemmen Sanftstarter SIRIUS 3RW30 für Standardanwendungen zum sanften Anlauf von Drehstromasynchronmotoren.
Stufenloses Starten, Reduzieren von Stromspitzen, Vermeiden von Netzspannungschwankungen im Anlauf, Entlasten des Stromversorgungsnetzes, Verringern der mechanischen Belastung im Antrieb, erhebliche Platz- und Verdrahtungsersparnis gegenüber Stern-Dreieck-Startern und Frequenzumrichtern, wartungsfreies Schalten und einfachste Handhabung. Der integrierte Bypass ermöglicht die sehr kompakte Bauweise und sorgtfür eine geringere Erwärmung im Schaltschrank. Weltweite Zulassungen (z.B. IEC und UL/CSA).
Verfügbar sind die Sanftstarter 3RW für Netze bis 690 V in einem großen Leistungsbereich mit unterschiedlichen Steuerspeisespannungen und durchgängig mit Schraub- und Federzuganschluss. Bei 3RW30/40 gibt es zusätzliche Varianten mit 24 V Steuerspeisespannung. Einige der 3RW40 bis Baugröße S3 sowie alle 3RW44 bieten zudem einen Thermistormotorschutz.
Mit dem optionalen Verbindungsbaustein können die Sanftstarter andie Leistungsschalter angebaut werden, sogar für die Varianten mit Federzuganschluss.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
