Name: Siemens 3RW3016-2BB04 3RW30162BB04 Sanftstarter Motorleistung bei 400 V 4 kW 480 V Nennstrom 9 A
Brand: Siemens
SKU: 1744276
Availability: BackOrder

Elektrisches Schütz von Siemens; vorgesehen zur Steuerung von Stromkreisen, mit mehreren Anschlüssen und montierbarer Halterung.

Ein geöffneter Schaltschrank mit mehreren Reihen elektrischer Komponenten, Kabeln und Schaltern, zur Steuerung industrieller Prozesse.

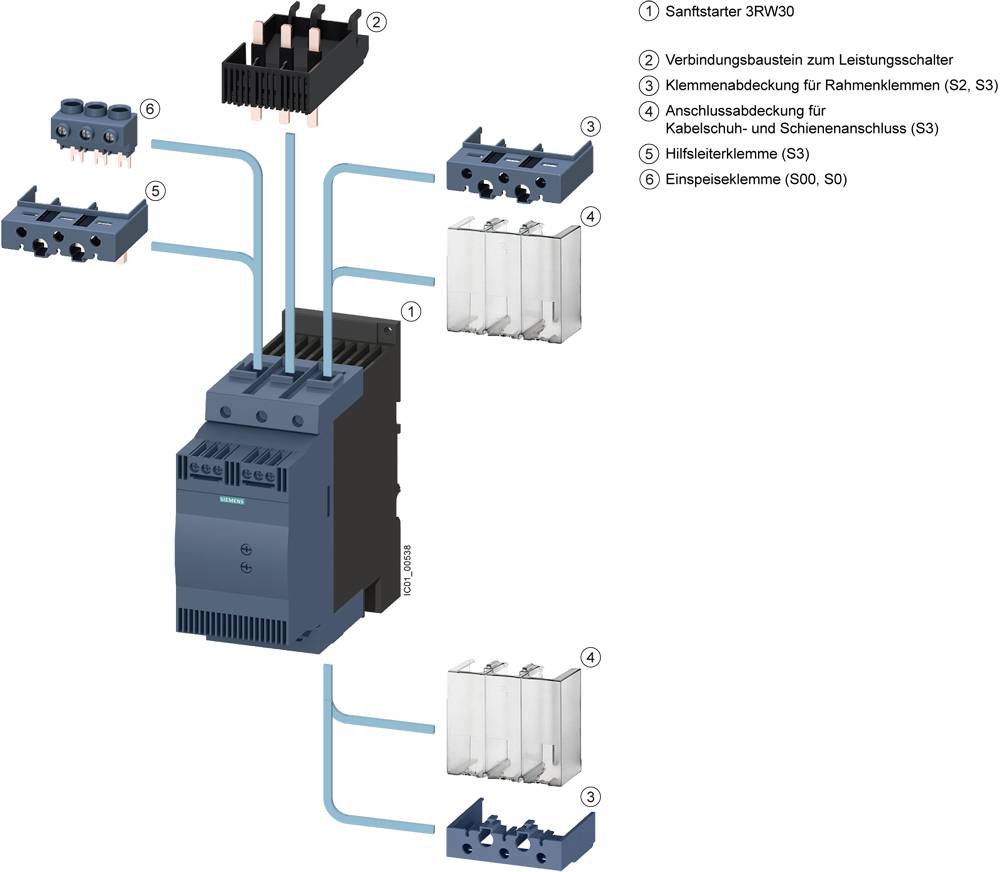

'Schaltstarter 3RW30' mit nummerierten Komponenten: Verbindungsbaustein (2), Klemmenabdeckung (3, 4, 6), Hilfsklemmen (5), Einspeiseklemme (6). Dient der elektrischen Steuerung.

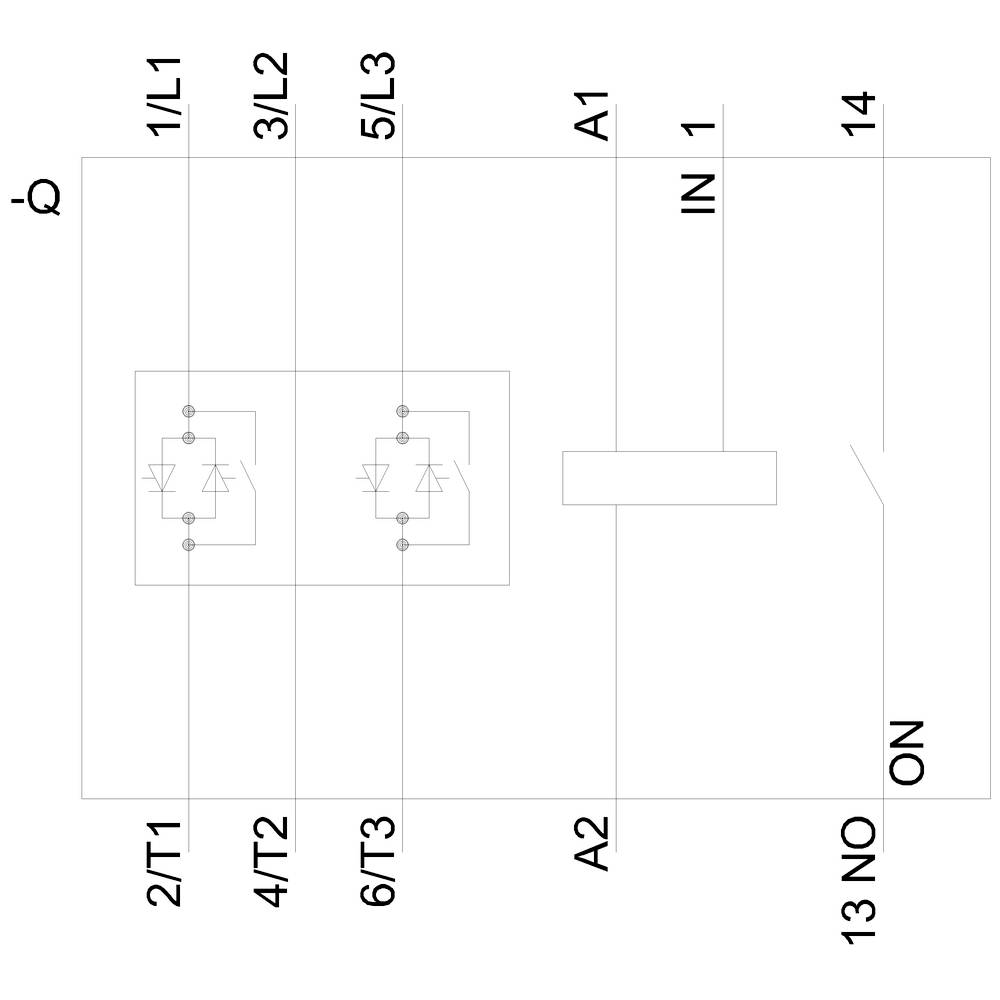

Stromlaufplan mit zwei Dioden und mehreren Verbindungen, beschriftet mit Zahlen und Buchstaben. Links oben steht '-Q'.

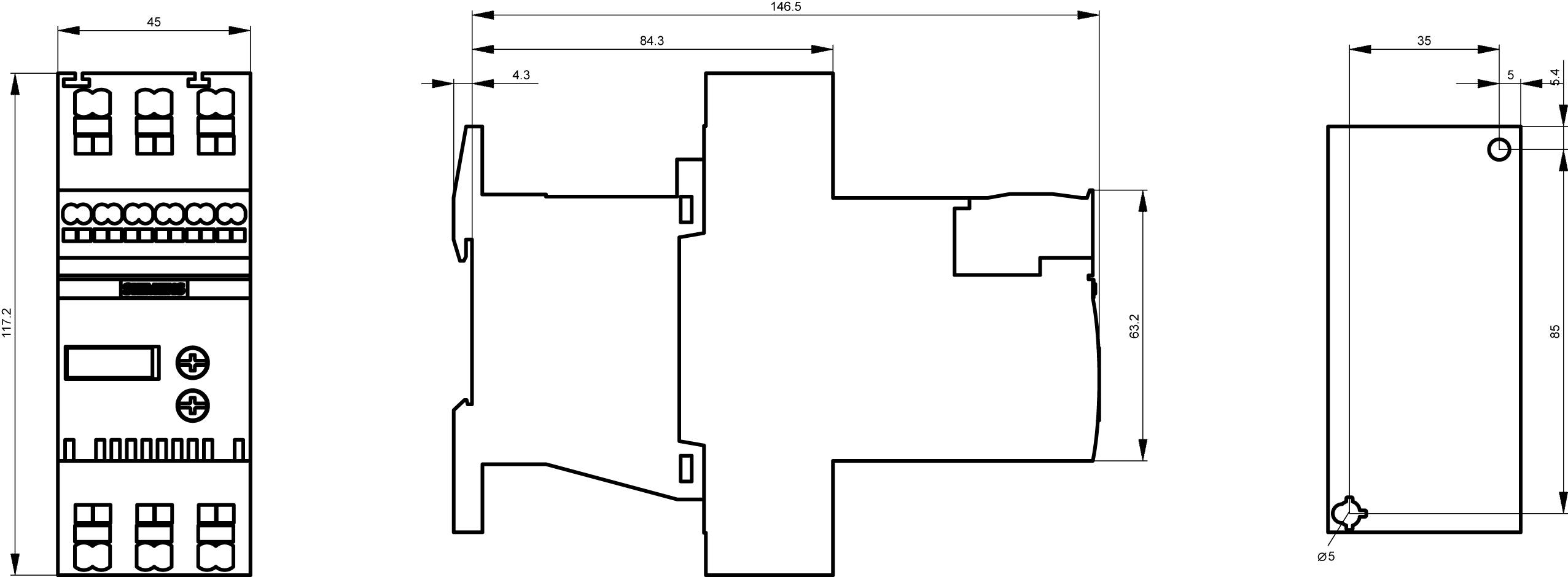

Technische Zeichnung eines elektrischen Geräts mit Front-, Seiten- und Draufsicht. Maße und Anschlussdetails sind angegeben.

1/5

Abbildung ähnlich

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 245.95 / Stück)

CHF 245.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 30.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Sanftstarter S00, 9A, 4kW/400V, 40 Grad, AC200-480V, AC/DC24V

Auslöseklasse: sonstige
Funktion: eine Drehrichtung
Spannungsart zur Betätigung: AC/DC
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 400 V: 4 kW
Integrierter Überlastschutz des Motors: false
Bemessungsumgebungstemperatur ohne Derating: 40 °C
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 230 V: 2,20000000 kW
Bemessungsbetriebsspannung Ue: 200 V
Interne Überbrückung: true
Drehmoment-Regelung: false

Technische Daten

Schutzart: IP20
Befestigungsart: Schraub- und Schnappbefestigung
Anzahl der Schließer: 1
Baugröße: S00
Betriebsfrequenz: 50/60 Hz
Isolationsspannung: 600 V

Motor-Spannung: 400 V/AC

Produkt-Art: Sanftstarter

Anschluss-Strom: 9 A

Motorleistung bei 400 V: 4 kW

Nennspannung: 480 V

Ausführung: Federzuganschluss

Herst.-Teilenr.: 3RW30162BB04

Nennstrom: 9 A

Nennstrom - gerundet: 9 A

Typ: 3RW3016-2BB04

Motorleistung bei 230 V/ 400 V: 4 kW

Abm.: (B x H x T) 45 x 120 x 150 mm

Anschluss: Federzuganschluss

Anschlussleistung: 200-480 V/AC

Breite: 45 mm

Höhe: 120 mm

Tiefe: 150 mm

Max. Temperatur: +60 °C

Min. Temperatur: -25 °C

: eine Drehrichtung

: 24-24 V

: 24-24 V

: 24-24 V

: IP20

: sonstige

: 9 A

: 2.2 kW

: 4 kW

: 40 °C

: FALSE

: AC/DC

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Motorleistung bei 230 V/ 400 V

Motorleistung bei 400 V

Nennspannung

Nennstrom - gerundet

Produkt-Art

Siemens 3RW3016-2BB04 3RW30162BB04 Sanftstarter Motorleistung bei 400 V 4 kW 480 V Nennstrom 9 A

Bestell-Nr.:1744276

Lieferung Fr., 27. Nov.

Conrad Electronic

Dieser Artikel

4 kW

480 V

9 A

Sanftstarter

Stück

Min.: 1

Vielfache: 1

CHF 245.95^*

Siemens 3RW3013-1BB04 3RW30131BB04 Sanftstarter Motorleistung bei 400 V 1.5 kW 480 V Nennstrom 3.6 A

Bestell-Nr.:1704967

Lieferung Fr., 27. Nov.

Conrad Electronic

1.5 kW

480 V

3.6 A

Sanftstarter

Stück

Min.: 1

Vielfache: 1

CHF 199.95^*

Siemens 3RW3013-2BB04 3RW30132BB04 Sanftstarter Motorleistung bei 400 V 1.5 kW 480 V Nennstrom 3.6 A

Bestell-Nr.:1746684

Lieferung Fr., 27. Nov.

Conrad Electronic

1.5 kW

480 V

3.6 A

Sanftstarter

Stück

Min.: 1

Vielfache: 1

CHF 193.95^*

Siemens 3RW3013-2BB14 3RW30132BB14 Sanftstarter Motorleistung bei 400 V 1.5 kW 480 V Nennstrom 3.6 A

Bestell-Nr.:1746685

Lieferung Fr., 27. Nov.

Conrad Electronic

1.5 kW

480 V

3.6 A

Sanftstarter

Stück

Min.: 1

Vielfache: 1

CHF 193.95^*

Siemens 3RW3014-1BB04 3RW30141BB04 Sanftstarter Motorleistung bei 400 V 3 kW 480 V Nennstrom 6.5 A

Bestell-Nr.:1699568

Lieferung Fr., 27. Nov.

Conrad Electronic

3 kW

480 V

6.5 A

Sanftstarter

Stück

Min.: 1

Vielfache: 1

CHF 217.95^*

Siemens 3RW3014-2BB04 3RW30142BB04 Sanftstarter Motorleistung bei 400 V 3 kW 480 V Nennstrom 6.5 A

Bestell-Nr.:1699569

Lieferung Fr., 27. Nov.

Conrad Electronic

3 kW

480 V

6.5 A

Sanftstarter

Stück

Min.: 1

Vielfache: 1

CHF 219.95^*

Siemens 3RW3014-2BB14 3RW30142BB14 Sanftstarter Motorleistung bei 400 V 3 kW 480 V Nennstrom 6.5 A

Bestell-Nr.:1746686

Lieferung Fr., 27. Nov.

Conrad Electronic

3 kW

480 V

6.5 A

Sanftstarter

Stück

Min.: 1

Vielfache: 1

CHF 219.95^*

Siemens 3RW3016-1BB04 3RW30161BB04 Sanftstarter Motorleistung bei 400 V 4 kW 480 V Nennstrom 9 A

Bestell-Nr.:1746687

Lieferung Fr., 27. Nov.

Conrad Electronic

4 kW

480 V

9 A

Sanftstarter

Stück

Min.: 1

Vielfache: 1

CHF 239.95^*

Siemens 3RW3016-2BB14 3RW30162BB14 Sanftstarter Motorleistung bei 400 V 4 kW 480 V Nennstrom 9 A

Bestell-Nr.:1746688

Lieferung Fr., 27. Nov.

Conrad Electronic

4 kW

480 V

9 A

Sanftstarter

Stück

Min.: 1

Vielfache: 1

CHF 243.95^*

Siemens 3RW3017-1BB04 3RW30171BB04 Sanftstarter Motorleistung bei 400 V 5.5 kW 480 V Nennstrom 12.5 A

Bestell-Nr.:1746689

Lieferung Fr., 27. Nov.

Conrad Electronic

5.5 kW

480 V

12.5 A

Sanftstarter

Stück

Min.: 1

Vielfache: 1

CHF 263.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1744276 Siemens 3RW3016-2BB04 3RW30162BB04 Sanftstarter Motorleistung bei 400 V 4 kW 480 V Nennstrom 9 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1744276 Siemens 3RW3016-2BB04 3RW30162BB04 Sanftstarter Motorleistung bei 400 V 4 kW 480 V Nennstrom 9 A

Beschreibung

SIRIUS Sanftstarter S00 9 A, 4 kW/400 V, 40 °C AC 200-480 V, AC/DC 24 V Federzugklemmen Sanftstarter SIRIUS 3RW30 für Standardanwendungen zum sanften Anlauf von Drehstromasynchronmotoren.
Stufenloses Starten, Reduzieren von Stromspitzen, Vermeiden von Netzspannungschwankungen im Anlauf, Entlasten des Stromversorgungsnetzes, Verringern der mechanischen Belastung im Antrieb, erhebliche Platz- und Verdrahtungsersparnis gegenüber Stern-Dreieck-Startern und Frequenzumrichtern, wartungsfreies Schalten und einfachste Handhabung. Der integrierte Bypass ermöglicht die sehr kompakte Bauweise und sorgtfür eine geringere Erwärmung im Schaltschrank. Weltweite Zulassungen (z.B. IEC und UL/CSA).
Verfügbar sind die Sanftstarter 3RW für Netze bis 690 V in einem großen Leistungsbereich mit unterschiedlichen Steuerspeisespannungen und durchgängig mit Schraub- und Federzuganschluss. Bei 3RW30/40 gibt es zusätzliche Varianten mit 24 V Steuerspeisespannung. Einige der 3RW40 bis Baugröße S3 sowie alle 3RW44 bieten zudem einen Thermistormotorschutz.
Mit dem optionalen Verbindungsbaustein können die Sanftstarter andie Leistungsschalter angebaut werden, sogar für die Varianten mit Federzuganschluss.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
