Name: Siemens 3RV2811-0DD10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.32 A (max) Schaltspannung (max.): 690 V/AC (B x
Brand: Siemens
SKU: 1745839
Availability: BackOrder

Elektrischer Schalter von Siemens, dunkelgrau, mit drei Anschlussklemmen oben und unten, Hebel auf der Vorderseite.

Ein offener Schaltschrank mit elektronischen Komponenten links und ein verregnetes Fenster, hinter dem Produktionsmaschinen sichtbar sind, rechts.

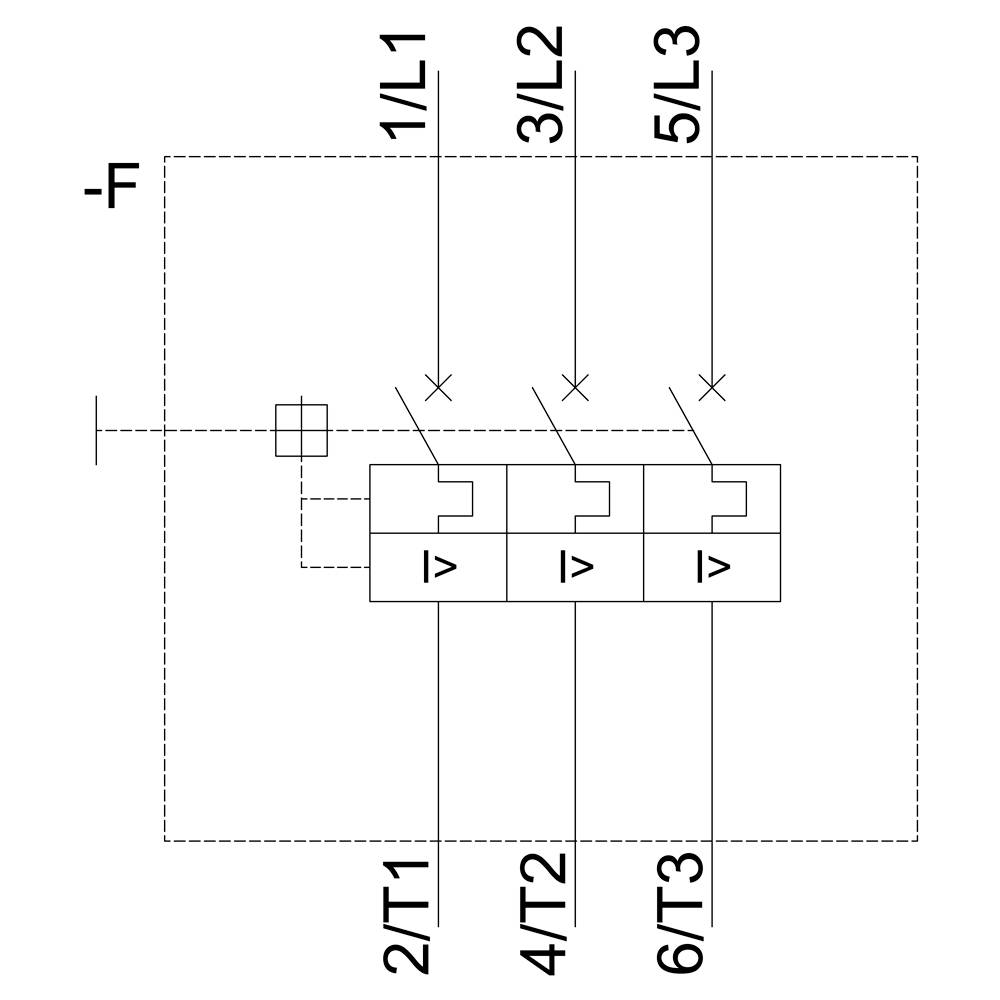

Schaltplan zeigt einen dreipoligen Leistungsschalter mit Linienbeschriftungen: 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3.

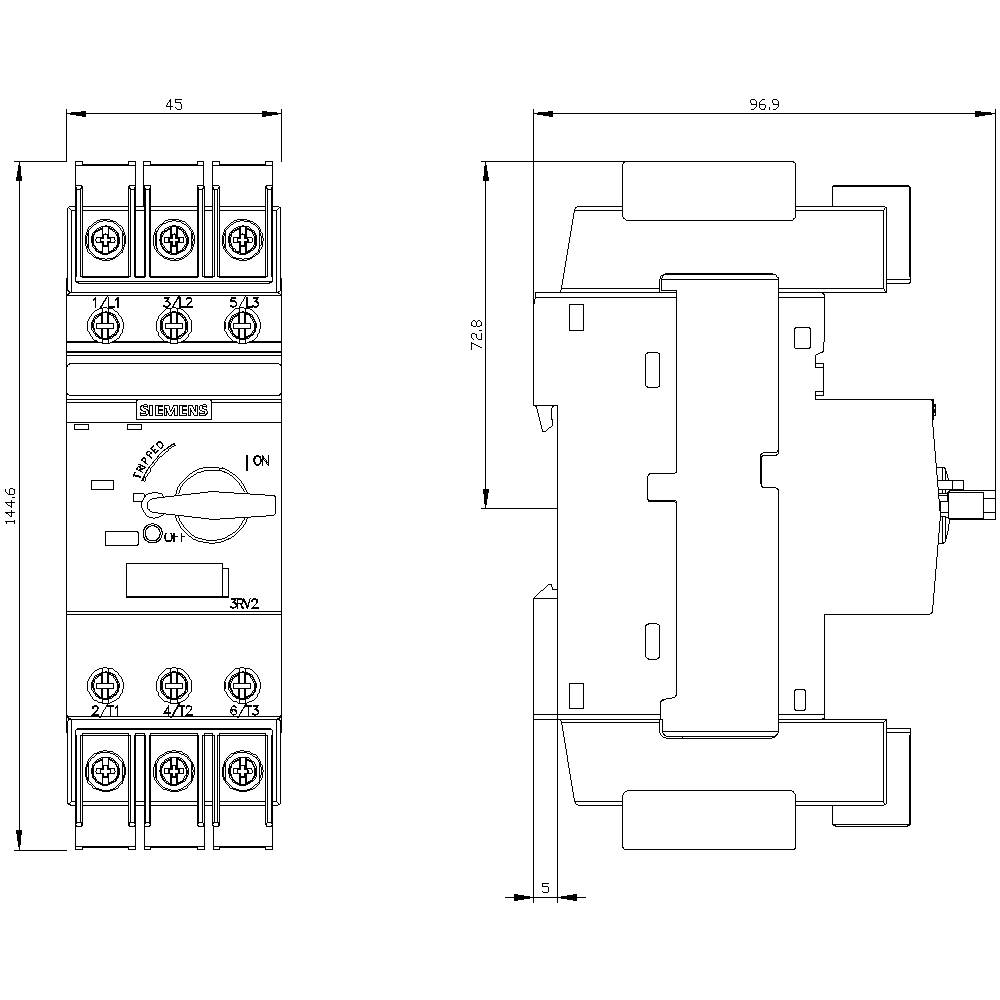

Diagramm eines elektrischen Schalters mit maßstabsgetreuen Abmessungen. Zeigt Front- und Seitenansicht, mit Anschlussklemmen und Hebel.

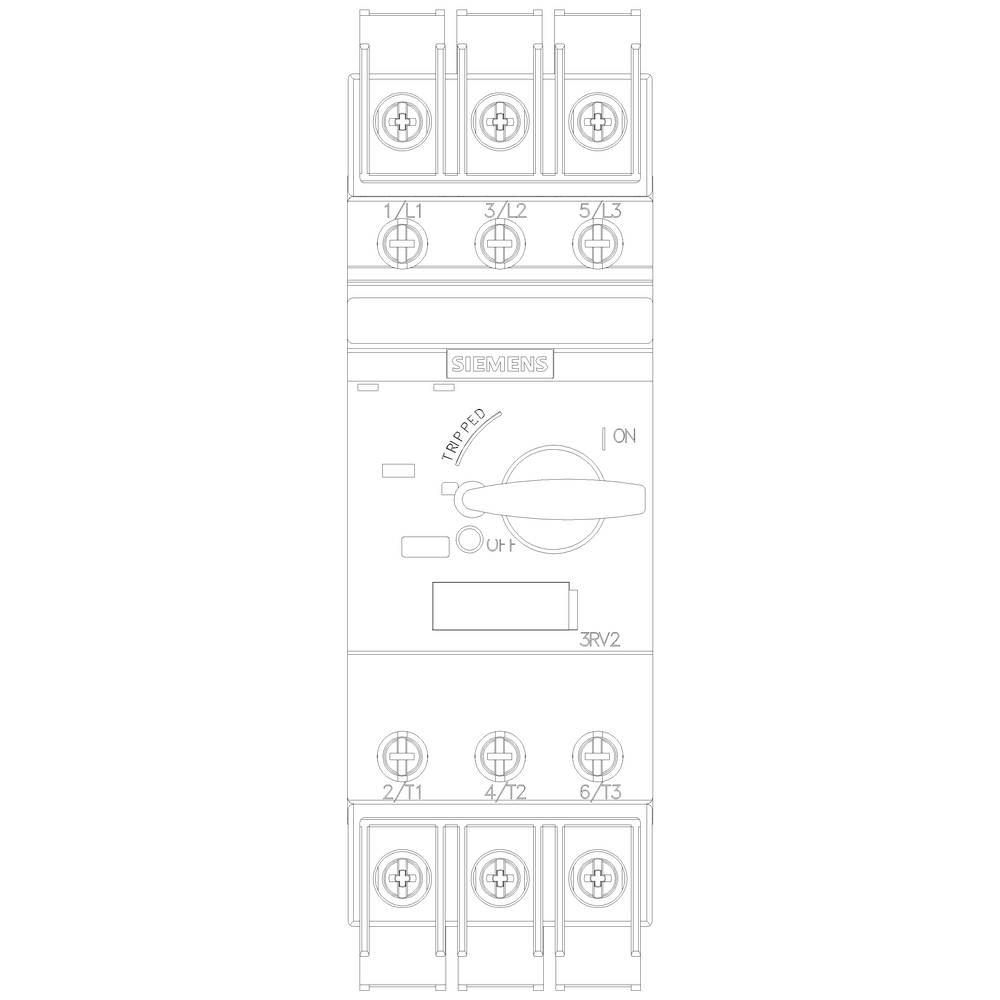

'3RV2' Motorschutzschalter mit einstellbarer Stromstärke, Kippschalter auf 'ON', Anschlussstellen oben und unten sichtbar.

1/5

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

0.32 A

Anschluss

Schrauben

Verpackungsart

Piece

Typ

3RV2811-0DD10

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 181.95 / Stück)

CHF 181.95

inkl. MwSt.

nur CHF 20.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leistungsschalter, S00 für Transformatorschutz, UL 489, CSA C22.2 No.5-02

Anlagenschutzschalter,Hochleistungsschalter,Leistungsschalter,MCCB,Schalter,Schutzschalter

Unser Service für Sie

Technische Daten

Ausführung: für Transformatorschutz
Gewicht: 0.440 kg
Ausführung des Gewindes der Anschlussschraube: M4
Mechanische Lebensdauer: 100000
Elektrische Lebensdauer: 100000
Verlustleistung: 5 W
Frequenz: 50/60 Hz

Verpackungsart: Piece

Produkt-Art: Leistungsschalter

Typ: 3RV2811-0DD10

Baugröße: S00

Einstellbereich Strom (max.): 0.32 A

Einstellbereich (Strom): 0.32 A (max)

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Passend für Serie: Siemens Serie Sirius

Passend für Marke: Siemens

Montageart: Hutschiene

Min. Temperatur: -20 °C

Max. Temperatur: +60 °C

Besonderheiten: mit Hilfskontakt

Anschluss: Schrauben

: IP20

Tiefe: 97 mm

Breite: 45 mm

Höhe: 144 mm

Abm.: (B x H x T) 45 x 144 x 97 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 0

: 0

: 0.32 A

: 3

: 0

: 20-690 V

: IP20

: sonstige

: FALSE

: Schraubanschluss

: Knebel

: FALSE

: 100 kA

: TRUE

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Einstellbereich Strom (max.)

Einstellbereich Strom (min.)

Verpackungsart

Siemens 3RV1011-0AA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.11 - 0.16 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745448

Lieferung Fr., 27. Nov.

Conrad Electronic

0.16 A

0.11 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Siemens 3RV1011-0AA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.11 - 0.16 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm

Bestell-Nr.:1745449

Lieferung Fr., 27. Nov.

Conrad Electronic

0.16 A

0.11 A

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RV1011-0BA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.14 - 0.2 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745450

Lieferung Fr., 27. Nov.

Conrad Electronic

0.2 A

0.14 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Siemens 3RV1011-0BA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.14 - 0.2 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm

Bestell-Nr.:1745452

Lieferung Fr., 27. Nov.

Conrad Electronic

0.2 A

0.14 A

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RV1011-0CA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.18 - 0.25 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745453

Lieferung Fr., 27. Nov.

Conrad Electronic

0.25 A

0.18 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RV1011-0DA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.22 - 0.32 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745454

Lieferung Fr., 27. Nov.

Conrad Electronic

0.32 A

0.22 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RV1011-0EA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.28 - 0.4 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745455

Lieferung Fr., 27. Nov.

Conrad Electronic

0.4 A

0.28 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RV1011-0FA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.35 - 0.5 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Single

Bestell-Nr.:1745456

Lieferung Fr., 27. Nov.

Conrad Electronic

0.5 A

0.35 A

Single

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RV1011-0GA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745457

Lieferung Fr., 27. Nov.

Conrad Electronic

0.63 A

0.45 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 101.95^*

Siemens 3RV1011-0HA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745458

Lieferung Fr., 27. Nov.

Conrad Electronic

0.8 A

0.55 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 107.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1745839 Siemens 3RV2811-0DD10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.32 A (max) Schaltspannung (max.): 690 V/AC (B x

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1745839 Siemens 3RV2811-0DD10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.32 A (max) Schaltspannung (max.): 690 V/AC (B x

Beschreibung

Leistungsschalter Baugröße S00 für den Trafoschutz mit Approbation circuit-breaker UL 489, CSA C22.2 NO.5-02 A-Auslöser 0,32 A N-Auslöser 6,5 A Schraubanschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV2 für Transformatorschutz gemäß UL 489/CSA C22.2 No.5 zum Kurzschlussschutz von Anlagen und Transformatoren in nach UL projektierten Anlagen.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
