Name: Siemens 3RV2421-4BA15 Leistungsschalter 1 St. 1 Öffner, 1 Schließer Einstellbereich (Strom): 13 - 20 A Schaltspannung (m
Brand: Siemens
SKU: 1740470
Availability: BackOrder

Ein schwarzer Siemens-Leistungsschalter mit Hebel in der "ON"-Position und Beschriftungen für Anschlussklemmen.

Ein Schaltschrank mit offenen Kabeln und Bauteilen steht neben einem nassen Fenster mit Blick auf eine verschwommene Industrieanlage.

'Anbauzubehör für Leistungsschalter: Quergelagerte Hilfsschalter, seitlicher Hilfsschalter, Spannungsauslöser, Meldeschalter, Trennertasten.'

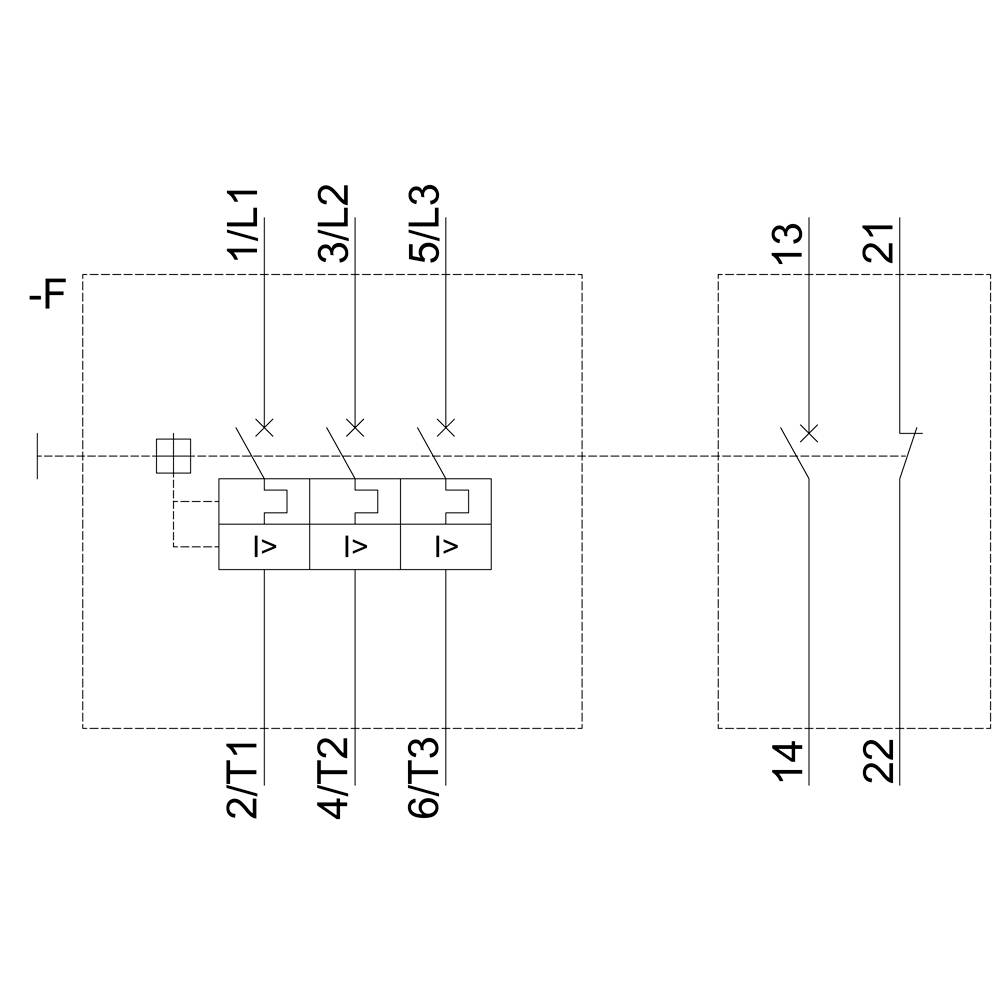

'Schaltplan zeigt ein elektrisches Schaltschema mit drei Schaltern beschriftet 1/L1, 3/L2, 5/L3, und zwei Schaltern 13, 21.'

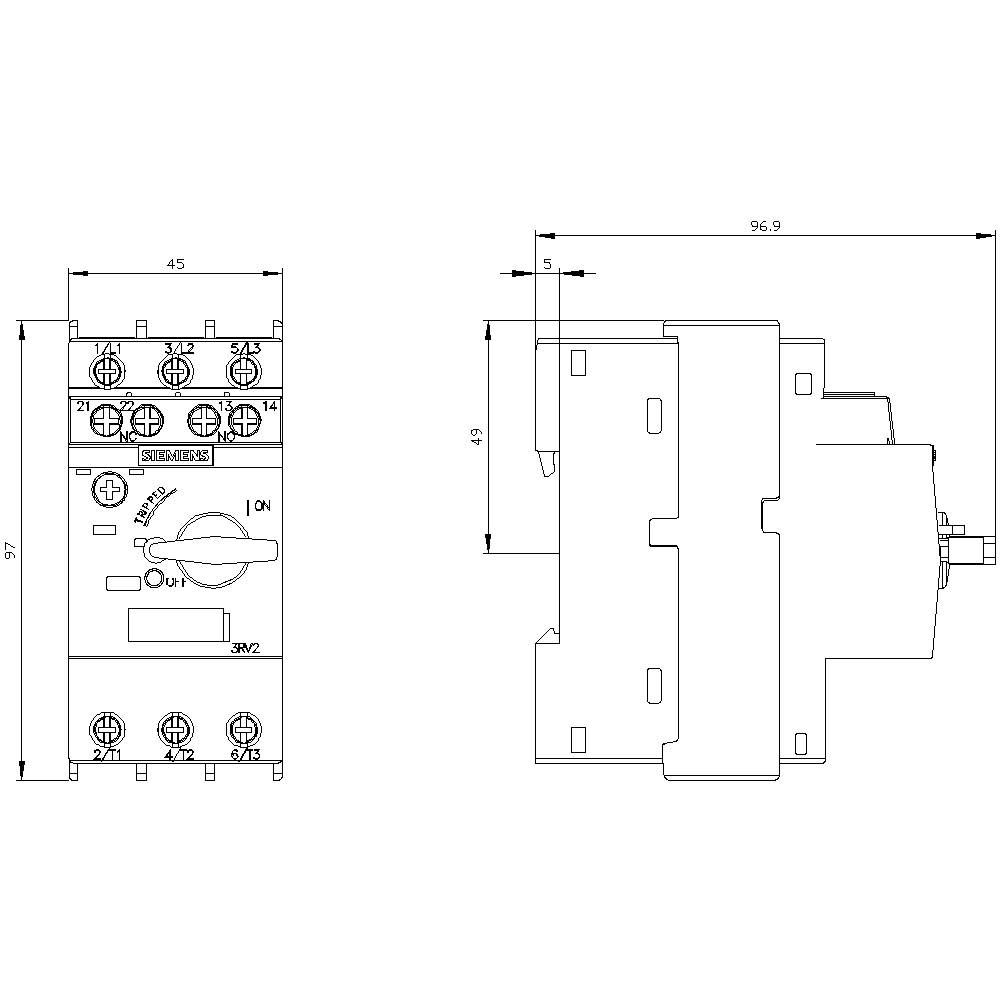

Abbildung zeigt technische Zeichnung eines elektrischen Schalters mit Abmessungen. Links: Vorderansicht. Rechts: Seitenansicht mit Maßangaben.

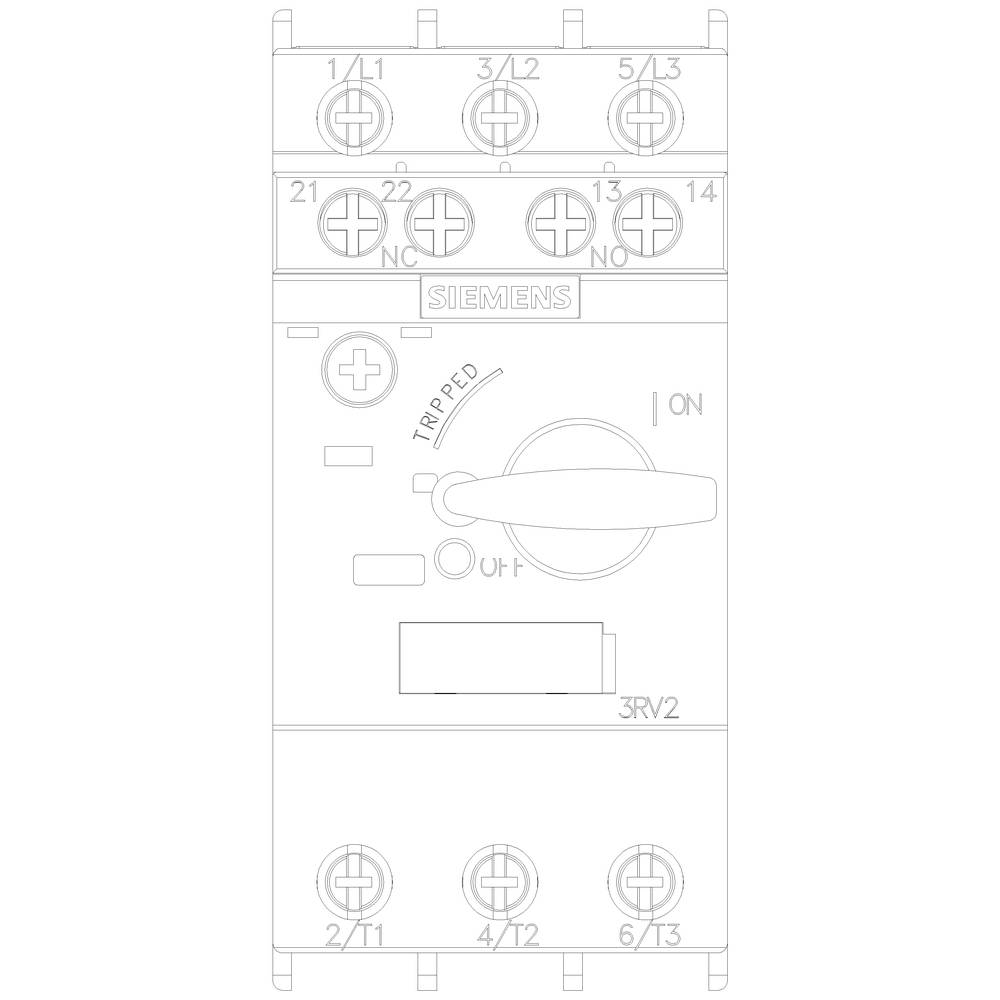

'Schema eines elektrischen Schalters: Mehrere Anschlüsse oben, Kippschalter in der Mitte, beschriftet mit 'TRIPPED' und 'ON', Marke Siemens.'

1/6

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

20 A

Kontaktart

1 Öffner

1 Schließer

Anschluss

Schrauben

Typ

3RV2421-4BA15

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 139.95 / Stück)

CHF 139.95

inkl. MwSt.

nur CHF 15.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leistungsschalter, S0 für Trafoschutz A-ausl. 14-20A, N-ausl. 325A

Anlagenschutzschalter,Hochleistungsschalter,Leistungsschalter,MCCB,Schutzschalter

Technische Daten

Ausführung: für Transformatorschutz
Gewicht: 0.373 kg
Ausführung des Gewindes der Anschlussschraube: M4,M3
Mechanische Lebensdauer: 100000
Elektrische Lebensdauer: 100000
Verlustleistung: 8 W
Frequenz: 50/60 Hz

Produkt-Art: Leistungsschalter

Typ: 3RV2421-4BA15

Baugröße: S0

Einstellbereich Strom (min.): 13 A

Einstellbereich Strom (max.): 20 A

Einstellbereich (Strom): 13 - 20 A

Laststrom: 20 A

Kontaktart: 1 Öffner
1 Schließer

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Passend für Serie: Siemens Serie Sirius

Passend für Marke: Siemens

Montageart: Hutschiene

Min. Temperatur: -20 °C

Max. Temperatur: +60 °C

Besonderheiten: mit Hilfskontakt

Anschluss: Schrauben

: IP20

Tiefe: 97 mm

Breite: 45 mm

Höhe: 97 mm

Abm.: (B x H x T) 45 x 97 x 97 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 1

: 1

: 20 A

: 3

: 13-20 A

: 0

: 20-690 V

: IP20

: sonstige

: FALSE

: Schraubanschluss

: Knebel

: FALSE

: 55 kA

: TRUE

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Einstellbereich Strom (max.)

Einstellbereich Strom (min.)

Siemens 3RV2021-0GA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm Piece

Bestell-Nr.:1741961

Lieferung Fr., 27. Nov.

Conrad Electronic

0.63 A

0.45 A

Stück

Min.: 1

Vielfache: 1

CHF 73.95^*

Siemens 3RV2021-0GA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm Piece

Bestell-Nr.:1741962

Lieferung Fr., 27. Nov.

Conrad Electronic

0.63 A

0.45 A

Stück

Min.: 1

Vielfache: 1

CHF 101.95^*

Siemens 3RV2021-0GA20 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Bestell-Nr.:1741963

Lieferung Fr., 27. Nov.

Conrad Electronic

0.63 A

0.45 A

Stück

Min.: 1

Vielfache: 1

CHF 85.95^*

Siemens 3RV2021-0GA25 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Bestell-Nr.:1702216

Lieferung Fr., 27. Nov.

Conrad Electronic

0.63 A

0.45 A

Stück

Min.: 1

Vielfache: 1

CHF 101.95^*

Siemens 3RV2021-0HA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Bestell-Nr.:1741964

Lieferung Fr., 27. Nov.

Conrad Electronic

0.8 A

0.55 A

Stück

Min.: 1

Vielfache: 1

CHF 75.95^*

Siemens 3RV2021-0HA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Bestell-Nr.:1741965

Lieferung Fr., 27. Nov.

Conrad Electronic

0.8 A

0.55 A

Stück

Min.: 1

Vielfache: 1

CHF 107.95^*

Siemens 3RV2021-0HA20 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Bestell-Nr.:1741966

Lieferung Fr., 27. Nov.

Conrad Electronic

0.8 A

0.55 A

Stück

Min.: 1

Vielfache: 1

CHF 91.95^*

Siemens 3RV2021-0HA25 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Bestell-Nr.:1741982

Lieferung Fr., 27. Nov.

Conrad Electronic

0.8 A

0.55 A

Stück

Min.: 1

Vielfache: 1

CHF 107.95^*

Siemens 3RV2021-0JA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.7 - 1 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Bestell-Nr.:1702217

Lieferung Fr., 27. Nov.

Conrad Electronic

1 A

0.7 A

Stück

Min.: 1

Vielfache: 1

CHF 75.95^*

Siemens 3RV2021-0JA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.7 - 1 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Bestell-Nr.:1741983

Lieferung Fr., 27. Nov.

Conrad Electronic

1 A

0.7 A

Stück

Min.: 1

Vielfache: 1

CHF 107.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1740470 Siemens 3RV2421-4BA15 Leistungsschalter 1 St. 1 Öffner, 1 Schließer Einstellbereich (Strom): 13 - 20 A Schaltspannung (m

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1740470 Siemens 3RV2421-4BA15 Leistungsschalter 1 St. 1 Öffner, 1 Schließer Einstellbereich (Strom): 13 - 20 A Schaltspannung (m

Beschreibung

Leistungsschalter Baugröße S0 für den Trafoschutz A-Auslöser 13...20 A N-Auslöser 325 A Schraubanschluss Standardschaltvermögen mit querliegenden Hilfsschalter 1S+1Ö Leistungsschalter SIRIUS 3RV2 für Transformatorschutz zum sicheren Schutz von Transformatoren gegen Kurzschluss und Überlast.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
