Name: Siemens 3RV2411-1JA20 Leistungsschalter 1 St. Einstellbereich (Strom): 7 - 10 A Schaltspannung (max.): 690 V/AC (B x H x
Brand: Siemens
SKU: 1740459
Availability: BackOrder

Ein schwarzer, rechteckiger elektrischer Schalter mit der Aufschrift 'Siemens SIRIUS'. Der Schalter ist in der 'Ein'-Position.

Ein Schrank mit elektronischen Komponenten, daneben ein regennasses Fenster mit Blick auf ein verschwommenes, blaues Objekt im Hintergrund.

Diagramm zeigt Anbauzubehör für Leistungsschalter mit Nummerierung. Komponenten: Hilfsschalter (seitlich, querliegend), Meldekontakte, Trenner, Klemmenblöcke.

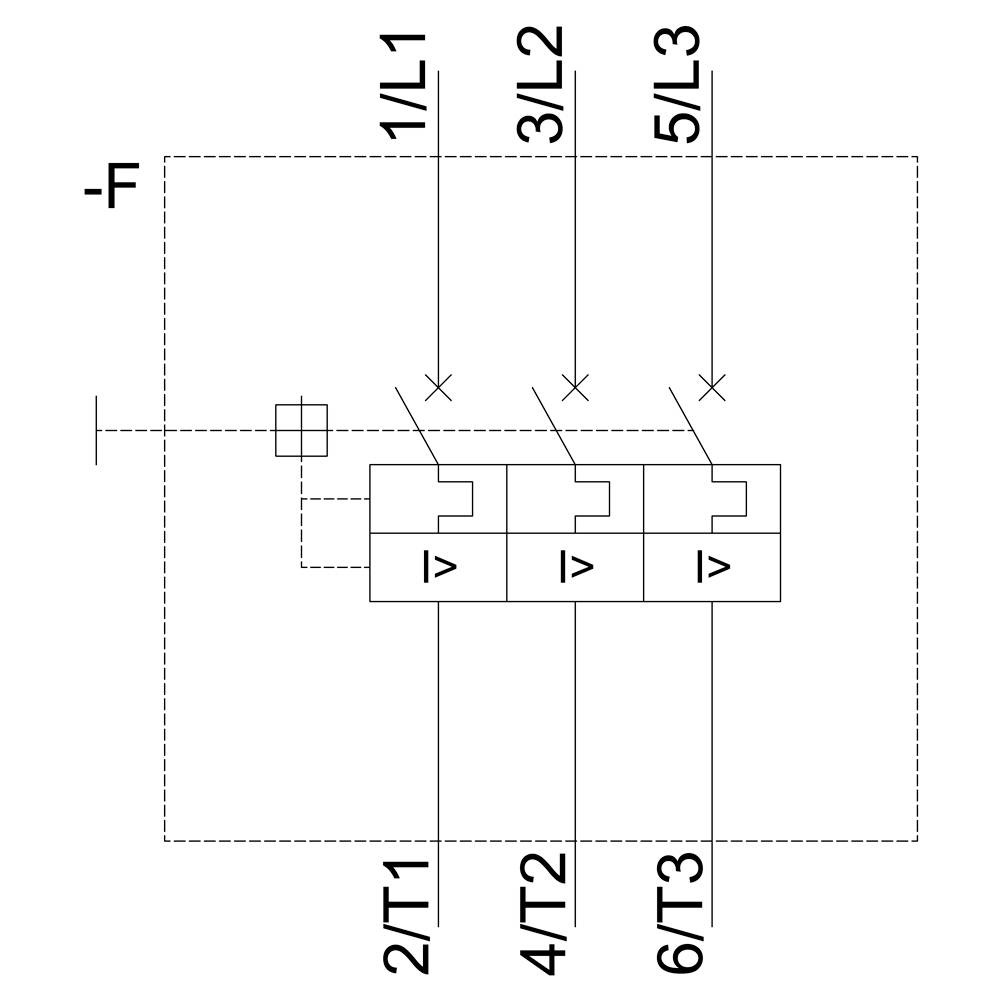

Schaltplan eines Drehstrom-Schützes mit drei Schaltkreisen, beschriftet mit 'L1', 'L2', 'L3' für Ein- und 'T1', 'T2', 'T3' für Ausgänge.

Technische Zeichnung eines Schaltgeräts mit Vorder- und Seitenansicht, Abmessungen in Millimetern, Beschriftung 'SIRIUS'.

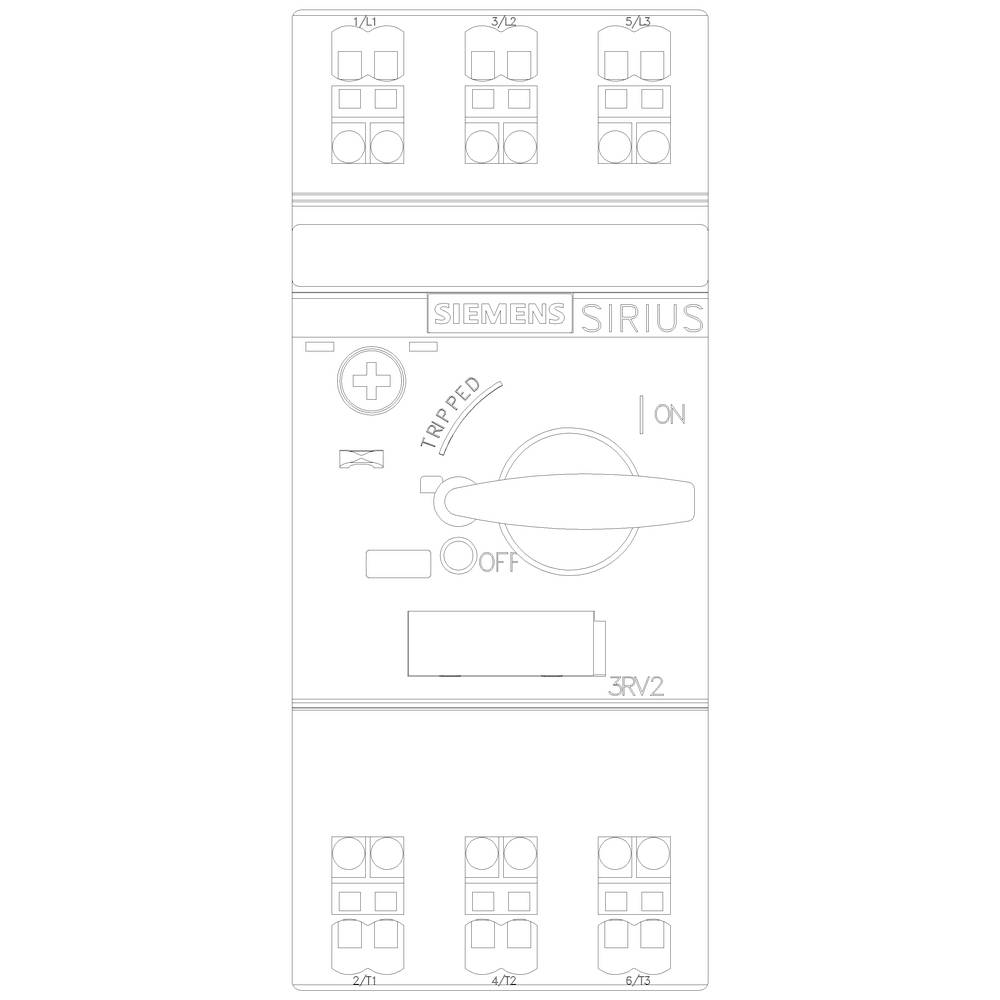

Ein Schaltgerät mit einem Drehschalter, der Positionen 'OFF', 'ON' und 'TRIPPED' zeigt. Markenname 'SIEMENS' und 'SIRIUS' ersichtlich.

1/6

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

10 A

Anschluss

Federklemme

Typ

3RV2411-1JA20

Baugröße

S00

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 4. Dez.

Anzahl

Stück

Gesamt (CHF 107.95 / Stück)

CHF 107.95

inkl. MwSt.

nur CHF 15.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leistungsschalter, S00 für Trafoschutz A-ausl. 7-10A, N-ausl. 208A

Auslösetechnik: magnetisch
Verlustleistung: 9,25000000 W
Überlastauslöser Stromeinstellung: A
Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
Einstellbereich des unverzögerten Kurzschlussauslösers: 208 A
Gerätebauart: Einbaugerät Festeinbautechnik
Breite: 45 mm
Bemessungsbetriebsspannung: 690 V
Anschlussart Hauptstromkreis: Federzuganschluss
Höhe: 106 mm

Technische Daten

Ausführung: für Transformatorschutz
Gewicht: 0.378 kg
Mechanische Lebensdauer: 100000
Elektrische Lebensdauer: 100000
Verlustleistung: 7 W
Frequenz: 50/60 Hz

Produkt-Art: Leistungsschalter

Typ: 3RV2411-1JA20

Baugröße: S00

Einstellbereich Strom (min.): 7 A

Einstellbereich Strom (max.): 10 A

Einstellbereich (Strom): 7 - 10 A

Laststrom: 10 A

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Montageart: Hutschiene

Min. Temperatur: -20 °C

Max. Temperatur: +60 °C

Besonderheiten: mit Hilfskontakt

Anschluss: Federklemme

: IP20

Tiefe: 97 mm

Breite: 45 mm

Höhe: 106 mm

Abm.: (B x H x T) 45 x 106 x 97 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 0

: 0

: 10 A

: 3

: 7-10 A

: 0

: 20-690 V

: IP20

: sonstige

: FALSE

: Federzuganschluss

: Knebel

: FALSE

: 100 kA

: TRUE

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Einstellbereich Strom (max.)

Einstellbereich Strom (min.)

Verpackungsart

Siemens 3RV1011-0AA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.11 - 0.16 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745448

Lieferung Mo., 30. Nov.

Conrad Electronic

0.16 A

0.11 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Siemens 3RV1011-0AA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.11 - 0.16 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm

Bestell-Nr.:1745449

Lieferung Mo., 30. Nov.

Conrad Electronic

0.16 A

0.11 A

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RV1011-0BA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.14 - 0.2 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745450

Lieferung Mo., 30. Nov.

Conrad Electronic

0.2 A

0.14 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Siemens 3RV1011-0BA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.14 - 0.2 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm

Bestell-Nr.:1745452

Lieferung Mo., 30. Nov.

Conrad Electronic

0.2 A

0.14 A

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RV1011-0CA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.18 - 0.25 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745453

Lieferung Mo., 30. Nov.

Conrad Electronic

0.25 A

0.18 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RV1011-0DA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.22 - 0.32 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745454

Lieferung Mo., 30. Nov.

Conrad Electronic

0.32 A

0.22 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RV1011-0EA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.28 - 0.4 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745455

Lieferung Mo., 30. Nov.

Conrad Electronic

0.4 A

0.28 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RV1011-0FA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.35 - 0.5 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Single

Bestell-Nr.:1745456

Lieferung Mo., 30. Nov.

Conrad Electronic

0.5 A

0.35 A

Single

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RV1011-0GA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745457

Lieferung Mo., 30. Nov.

Conrad Electronic

0.63 A

0.45 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 101.95^*

Siemens 3RV1011-0HA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745458

Lieferung Mo., 30. Nov.

Conrad Electronic

0.8 A

0.55 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 107.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1740459 Siemens 3RV2411-1JA20 Leistungsschalter 1 St. Einstellbereich (Strom): 7 - 10 A Schaltspannung (max.): 690 V/AC (B x H x

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1740459 Siemens 3RV2411-1JA20 Leistungsschalter 1 St. Einstellbereich (Strom): 7 - 10 A Schaltspannung (max.): 690 V/AC (B x H x

Beschreibung

Leistungsschalter Baugröße S00 für den Trafoschutz A-Auslöser 7...10 A N-Auslöser 208 A Federzuganschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV2 für Transformatorschutz zum sicheren Schutz von Transformatoren gegen Kurzschluss und Überlast.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
