Name: Siemens 3RV2321-1FC20 Leistungsschalter 1 St. Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm
Brand: Siemens
SKU: 1704315
Availability: BackOrder

Ein grauer Siemens Sirius Schaltschalter mit mehreren Anschlussklemmen und einem Drehregler zur Steuerung von elektrischen Schaltkreisen.

Ein elektrisches Schaltgehäuse neben einem Fenster, auf dem Regentropfen zu sehen sind. Draußen ist unscharf ein Industriegebäude erkennbar.

'Zubehör zur Stromverteilung und Schutzschalter-Steuerung' zeigt Schaltgeräte, Schaltertypen und deren Anwendungsbereiche.

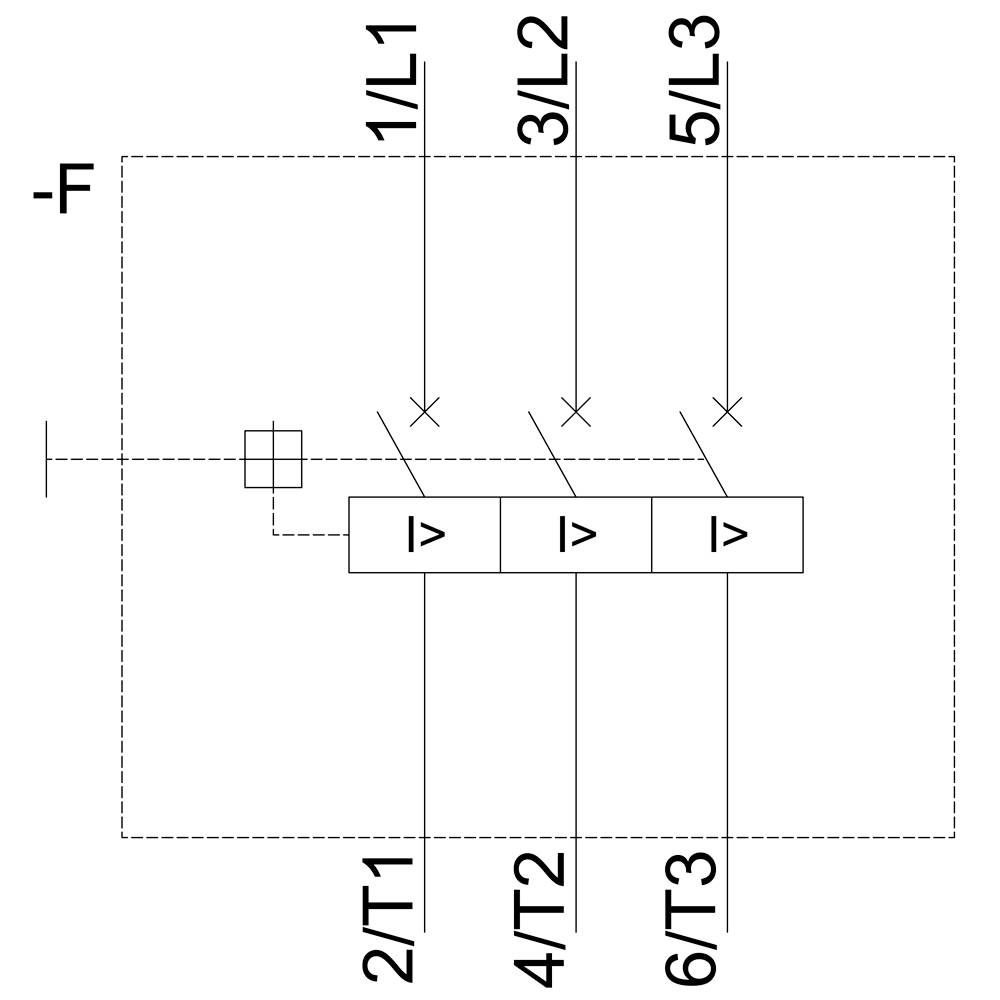

Ein Schaltplan zeigt eine dreiphasige Verbindung mit Sicherungen an den Leitungen L1, L2 und L3. Schutzschalter sind ebenfalls enthalten.

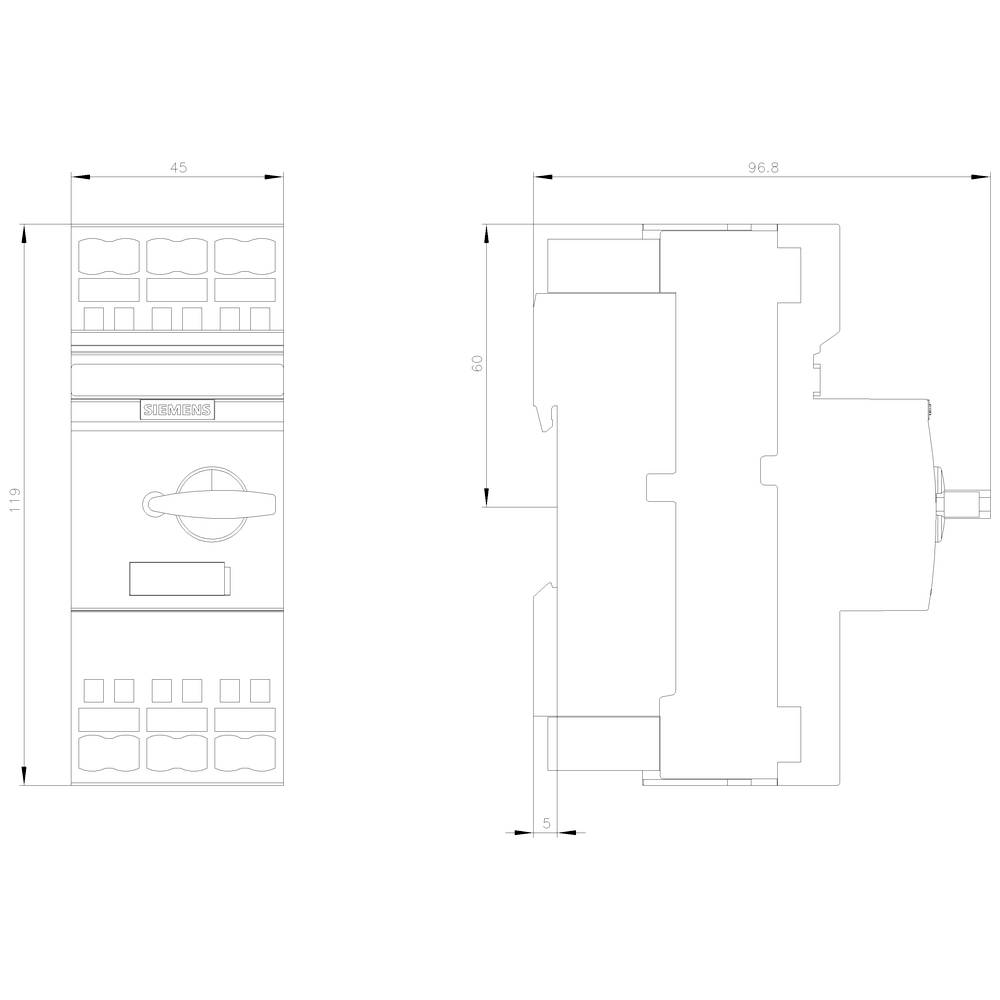

Schaltplan-Diagramm eines elektrischen Schalters in Seiten- und Frontansicht mit Maßangaben in Millimetern zur technischen Referenz.

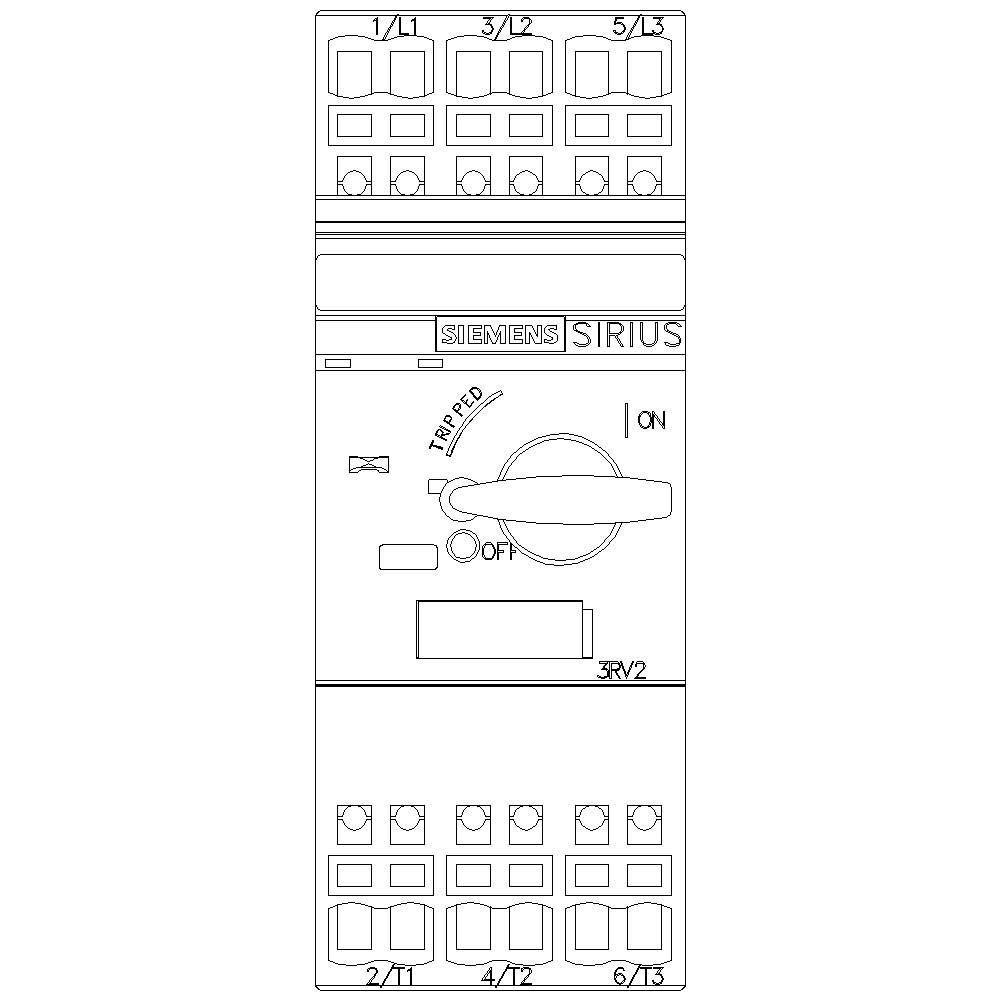

'Schütz' zeigt einen elektrischen Schaltmechanismus mit Hauptschalter in der Mitte, beschriftet mit 'ON', 'OFF', und 'TRIPPED'.

1/6

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Anschluss

Federzuganschluss

Typ

3RV2321-1FC20

Baugröße

Polzahl

3polig

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 1. Dez.

Anzahl

Stück

Gesamt (CHF 101.95 / Stück)

CHF 101.95

inkl. MwSt.

nur CHF 15.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leistungsschalter, S0 für Starterkomb. 5A, N-ausl. 65A

Leistungsschalter,Leistungsschutzschalter,MCCB,Motorschalter,Motorschutzschalter,Schalter,Schutzschalter,Starterkombination

Technische Daten

Dauerstrom: 5 A
Mechanische Lebensdauer der Hauptkontakte: 100000 Schaltspiele
Max. Leiterquerschnitt (eindrähtig oder mehrdrähtig): 4 mm²
Max. Leiterquerschnitt (feindrähtig): 2.5 mm²

Produkt-Art: Leistungsschalter

Typ: 3RV2321-1FC20

Baugröße: S0

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Passend für Serie: Siemens Serie Sirius

Passend für Marke: Siemens

Montageart: Schnappbefestigung
Schraubbefestigung

Min. Temperatur: -20 °C

Max. Temperatur: +60 °C

Anschluss: Federzuganschluss

: IP20

Tiefe: 97 mm

Breite: 45 mm

Höhe: 119 mm

Abm.: (B x H x T) 45 x 119 x 97 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 45

: 119 mm

: 97 mm

: 1.5 kW

: FALSE

: 5 A

: FALSE

: 3

: IP20

: FALSE

: Federzuganschluss

: Drehknopf

: magnetisch

: 1.1 kW

: 100 kA

: FALSE

: Einbaugerät Festeinbautechnik

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Einstellbereich Strom (max.)

Einstellbereich Strom (min.)

Siemens 3RV2021-0GA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm Piece

Bestell-Nr.:1741961

Lieferung Fr., 27. Nov.

Conrad Electronic

0.63 A

0.45 A

Stück

Min.: 1

Vielfache: 1

CHF 73.95^*

Siemens 3RV2021-0GA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm Piece

Bestell-Nr.:1741962

Lieferung Di., 1. Dez.

Conrad Electronic

0.63 A

0.45 A

Stück

Min.: 1

Vielfache: 1

CHF 101.95^*

Siemens 3RV2021-0GA20 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Bestell-Nr.:1741963

Lieferung Di., 1. Dez.

Conrad Electronic

0.63 A

0.45 A

Stück

Min.: 1

Vielfache: 1

CHF 85.95^*

Siemens 3RV2021-0GA25 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Bestell-Nr.:1702216

Lieferung Di., 1. Dez.

Conrad Electronic

0.63 A

0.45 A

Stück

Min.: 1

Vielfache: 1

CHF 101.95^*

Siemens 3RV2021-0HA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Bestell-Nr.:1741964

Lieferung Fr., 27. Nov.

Conrad Electronic

0.8 A

0.55 A

Stück

Min.: 1

Vielfache: 1

CHF 75.95^*

Siemens 3RV2021-0HA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Bestell-Nr.:1741965

Lieferung Di., 1. Dez.

Conrad Electronic

0.8 A

0.55 A

Stück

Min.: 1

Vielfache: 1

CHF 107.95^*

Siemens 3RV2021-0HA20 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Bestell-Nr.:1741966

Lieferung Di., 1. Dez.

Conrad Electronic

0.8 A

0.55 A

Stück

Min.: 1

Vielfache: 1

CHF 91.95^*

Siemens 3RV2021-0HA25 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm Piece

Bestell-Nr.:1741982

Lieferung Di., 1. Dez.

Conrad Electronic

0.8 A

0.55 A

Stück

Min.: 1

Vielfache: 1

CHF 107.95^*

Siemens 3RV2021-0JA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.7 - 1 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Bestell-Nr.:1702217

Lieferung Di., 1. Dez.

Conrad Electronic

1 A

0.7 A

Stück

Min.: 1

Vielfache: 1

CHF 75.95^*

Siemens 3RV2021-0JA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.7 - 1 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 97 x 97 mm

Bestell-Nr.:1741983

Lieferung Di., 1. Dez.

Conrad Electronic

1 A

0.7 A

Stück

Min.: 1

Vielfache: 1

CHF 107.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1704315 Siemens 3RV2321-1FC20 Leistungsschalter 1 St. Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1704315 Siemens 3RV2321-1FC20 Leistungsschalter 1 St. Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 119 x 97 mm

Beschreibung

Leistungsschalter Baugröße S0 für Starterkombination Bemessungsstrom 5 A N-Auslöser 65 A Federzuganschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV2 für Starterkombinationen zum sicheren Schutz der Verbraucher bei Kurzschluss sowie zur sicheren Trennung vom Netz.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
