Name: Siemens 3RV2042-4KA10 Leistungsschalter 1 St. Einstellbereich (Strom): 57 - 75 A Schaltspannung (max.): 690 V/AC (B x H
Brand: Siemens
SKU: 1746907
Availability: BackOrder

Ein blauer Leistungsschalter von Siemens mit Hebel und Kontrollleuchten, geeignet für den Einsatz in elektrischen Anlagen.

Ein Schaltschrank mit offenem Gehäuse zeigt diverse Kabel und Komponenten. Im Hintergrund sind Produktionsmaschinen durch ein Fenster zu sehen.

'Abbildung eines elektrischen Systems mit Zubehörteilen und Verbindungsleitungen, nummeriert von 1 bis 9, mit Beschreibungen zu jedem Teil.'

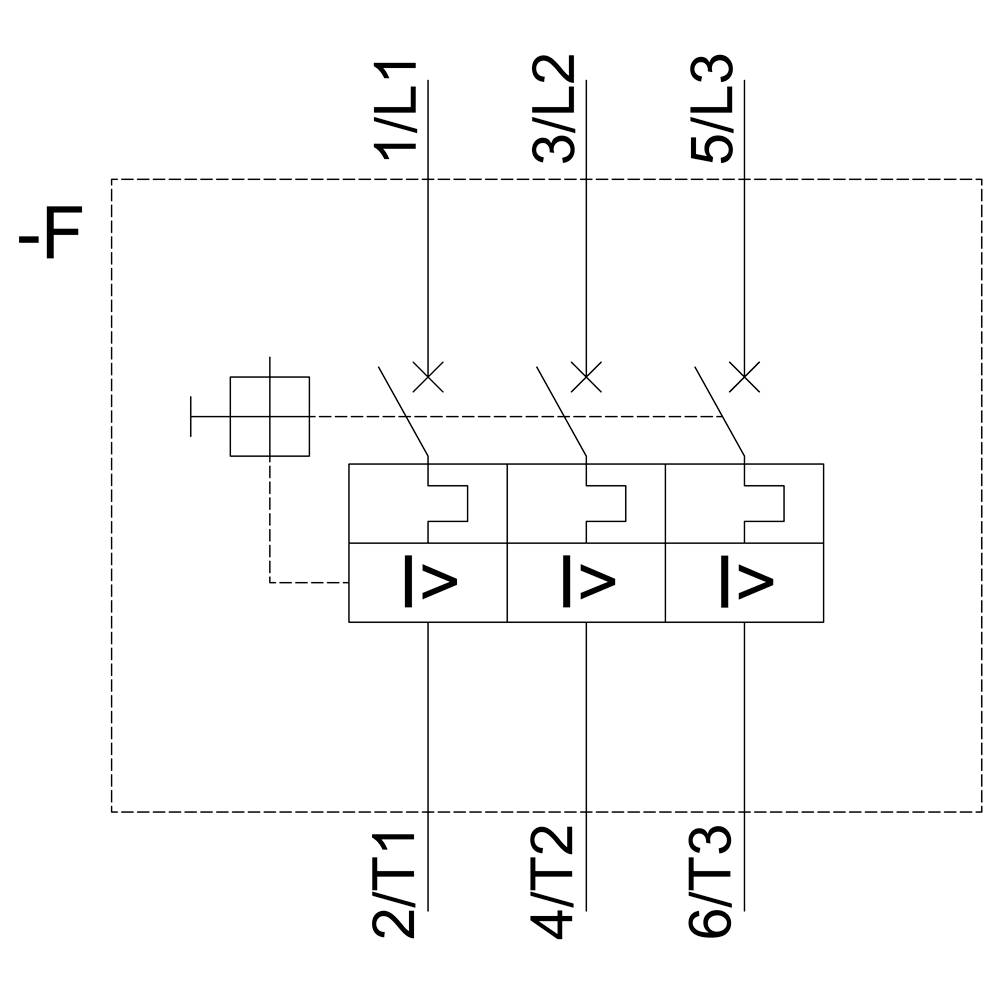

Elektrischer Schaltplan zeigt drei Schütze mit Kennzeichnungen 1/L1, 3/L2, 5/L3 oben, und 2/T1, 4/T2, 6/T3 unten.

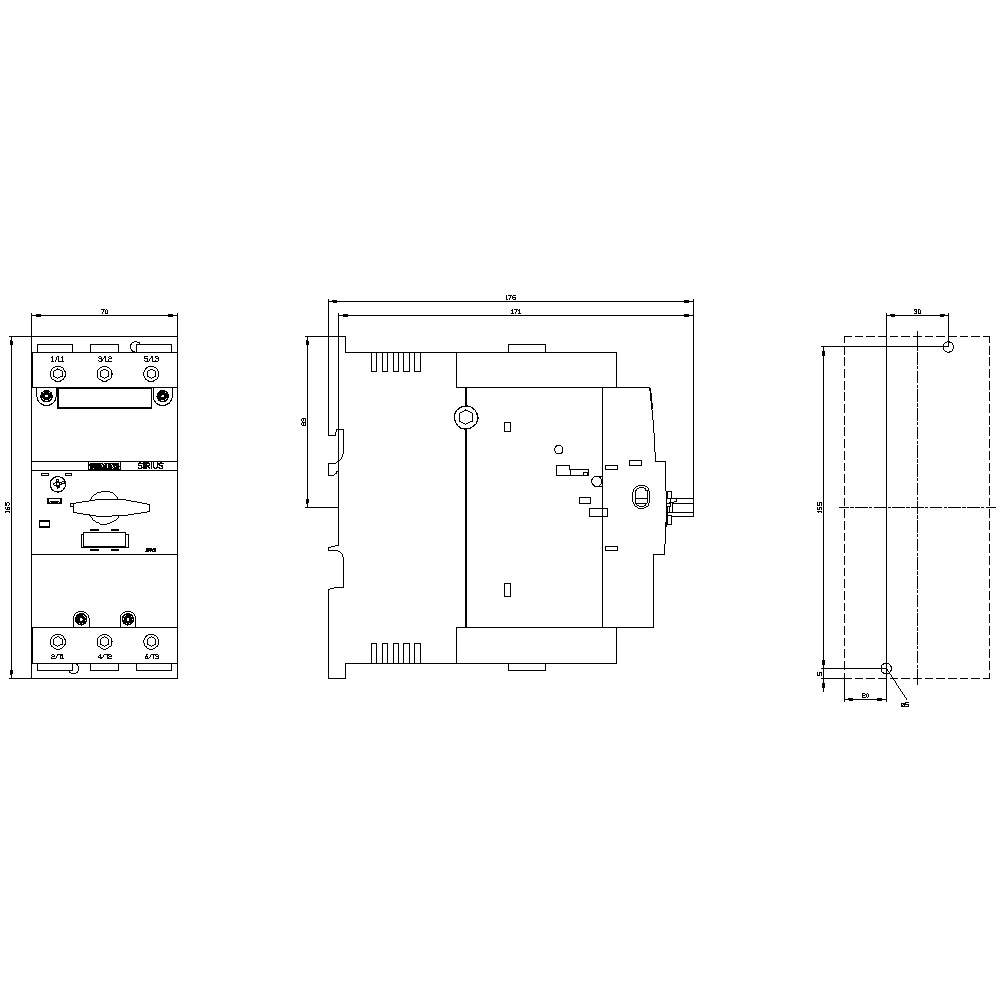

Technische Zeichnung eines elektronischen Geräts mit Vorderansicht, Seitenansicht und Draufsicht. Maße und Bohrungen sind angegeben.

1/5

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

75 A

Anschluss

Schrauben

Verpackungsart

Piece

Typ

3RV2042-4KA10

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mi., 2. Dez.

Anzahl

Stück

Gesamt (CHF 554.95 / Stück)

CHF 554.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 60.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Dauerstrom: 75 A
Mechanische Lebensdauer der Hauptkontakte: 25000 Schaltspiele
Max. Leiterquerschnitt (feindrähtig): 50 mm²

Verpackungsart: Piece

Produkt-Art: Leistungsschalter

Typ: 3RV2042-4KA10

Baugröße: S3

Einstellbereich Strom (min.): 57 A

Einstellbereich Strom (max.): 75 A

Einstellbereich (Strom): 57 - 75 A

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Passend für Serie: Siemens Serie Sirius

Passend für Marke: Siemens

Montageart: Schnappbefestigung
Schraubbefestigung

Min. Temperatur: -20 °C

Max. Temperatur: +60 °C

Besonderheiten: mit Hilfskontakt

Anschluss: Schrauben

: IP20

Tiefe: 176 mm

Breite: 70 mm

Höhe: 165 mm

Abm.: (B x H x T) 70 x 165 x 176 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 70

: 165 mm

: 176 mm

: 37 kW

: FALSE

: 75 A

: FALSE

: 3

: IP20

: TRUE

: Schraubanschluss

: Drehknopf

: magnetisch

: 22 kW

: 100 kA

: TRUE

: Einbaugerät Festeinbautechnik

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Einstellbereich Strom (max.)

Einstellbereich Strom (min.)

Verpackungsart

Siemens 3RV2041-4FA10 Leistungsschalter 1 St. Einstellbereich (Strom): 28 - 40 A Schaltspannung (max.): 690 V/AC (B x H x T) 70 x 165 x 176 mm Piece

Bestell-Nr.:1702647

Lieferung Mi., 2. Dez.

Conrad Electronic

40 A

28 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 347.95^*

Siemens 3RV2041-4FA15 Leistungsschalter 1 St. Einstellbereich (Strom): 28 - 40 A Schaltspannung (max.): 690 V/AC (B x H x T) 70 x 165 x 176 mm

Bestell-Nr.:1746893

Lieferung Mi., 2. Dez.

Conrad Electronic

40 A

28 A

Stück

Min.: 1

Vielfache: 1

CHF 369.95^*

Siemens 3RV2041-4HA10 Leistungsschalter 1 St. Einstellbereich (Strom): 36 - 50 A Schaltspannung (max.): 690 V/AC (B x H x T) 70 x 165 x 176 mm Piece

Bestell-Nr.:1746894

Lieferung Mi., 2. Dez.

Conrad Electronic

50 A

36 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 347.95^*

Siemens 3RV2041-4HA15 Leistungsschalter 1 St. Einstellbereich (Strom): 36 - 50 A Schaltspannung (max.): 690 V/AC (B x H x T) 70 x 165 x 176 mm Piece

Bestell-Nr.:1746895

Lieferung Mi., 2. Dez.

Conrad Electronic

50 A

36 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 369.95^*

Siemens 3RV2041-4JA10 Leistungsschalter 1 St. Einstellbereich (Strom): 45 - 63 A Schaltspannung (max.): 690 V/AC (B x H x T) 70 x 165 x 176 mm Piece

Bestell-Nr.:1746896

Lieferung Mo., 30. Nov.

Conrad Electronic

63 A

45 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 309.95^*

Siemens 3RV2041-4JA15 Leistungsschalter 1 St. Einstellbereich (Strom): 45 - 63 A Schaltspannung (max.): 690 V/AC (B x H x T) 70 x 165 x 176 mm

Bestell-Nr.:1746897

Lieferung Mi., 2. Dez.

Conrad Electronic

63 A

45 A

Stück

Min.: 1

Vielfache: 1

CHF 369.95^*

Siemens 3RV2041-4KA10 Leistungsschalter 1 St. Einstellbereich (Strom): 57 - 75 A Schaltspannung (max.): 690 V/AC (B x H x T) 70 x 165 x 176 mm Piece

Bestell-Nr.:1746898

Lieferung Mo., 7. Dez.

Conrad Electronic

75 A

57 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 387.95^*

Siemens 3RV2041-4KA15 Leistungsschalter 1 St. Einstellbereich (Strom): 57 - 75 A Schaltspannung (max.): 690 V/AC (B x H x T) 70 x 165 x 176 mm Single

Bestell-Nr.:1746899

Lieferung Mi., 2. Dez.

Conrad Electronic

75 A

57 A

Single

Stück

Min.: 1

Vielfache: 1

CHF 403.95^*

Siemens 3RV2041-4MA10 Leistungsschalter 1 St. Einstellbereich (Strom): 80 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 70 x 165 x 176 mm Piece

Bestell-Nr.:1705000

Lieferung Mo., 30. Nov.

Conrad Electronic

100 A

80 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 439.95^*

Siemens 3RV2041-4MA15 Leistungsschalter 1 St. Einstellbereich (Strom): 80 - 100 A Schaltspannung (max.): 690 V/AC (B x H x T) 70 x 165 x 176 mm Piece

Bestell-Nr.:1699599

Lieferung Mi., 2. Dez.

Conrad Electronic

100 A

80 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 459.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1746907 Siemens 3RV2042-4KA10 Leistungsschalter 1 St. Einstellbereich (Strom): 57 - 75 A Schaltspannung (max.): 690 V/AC (B x H

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1746907 Siemens 3RV2042-4KA10 Leistungsschalter 1 St. Einstellbereich (Strom): 57 - 75 A Schaltspannung (max.): 690 V/AC (B x H

Beschreibung

Leistungsschalter Baugröße S3 für den Motorschutz, CLASS 10 A-Auslöser 57...75 A N-Auslöser 975 A Schraubanschluss erhöhtes Schaltvermögen 100 kA Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
