Name: Siemens 3RV2021-4DA10-0DA0 Leistungsschalter 1 St. Einstellbereich (Strom): 18 - 25 A
Brand: Siemens
SKU: 2871892
Availability: BackOrder

Ein dreipoliger Motorschutzschalter von Siemens, Modell 3RV2, mit Schaltergriff vorne für den Schutz von Elektromotoren.

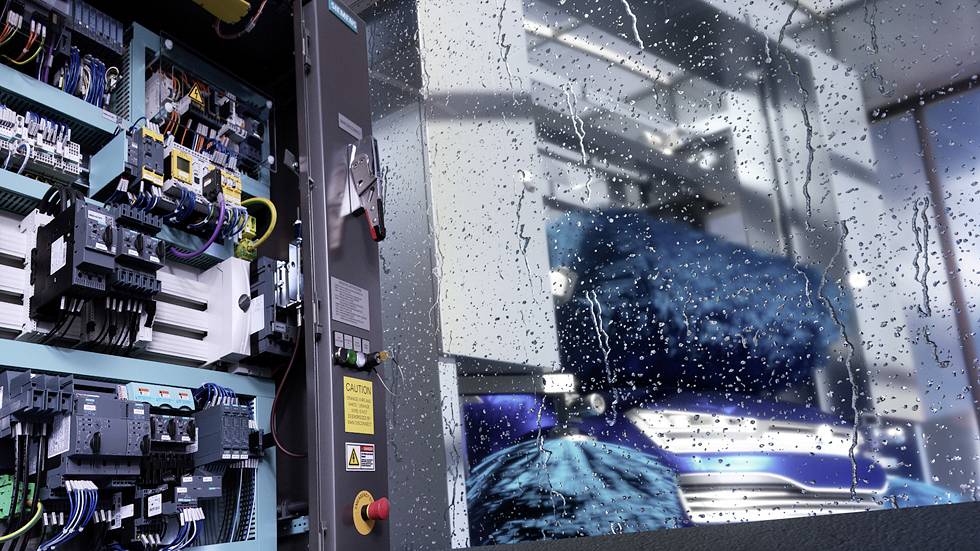

Ein Schaltkasten mit offenen Steuerungspanels steht neben einer Maschine, die hinter einem Glasfenster in einem industriellen Umfeld arbeitet.

Zeichnung eines Schalters mit Abmessungen. Links: Frontansicht mit Kontrollknopf. Rechts: Seitenansicht. Maße sind in Millimetern angegeben.

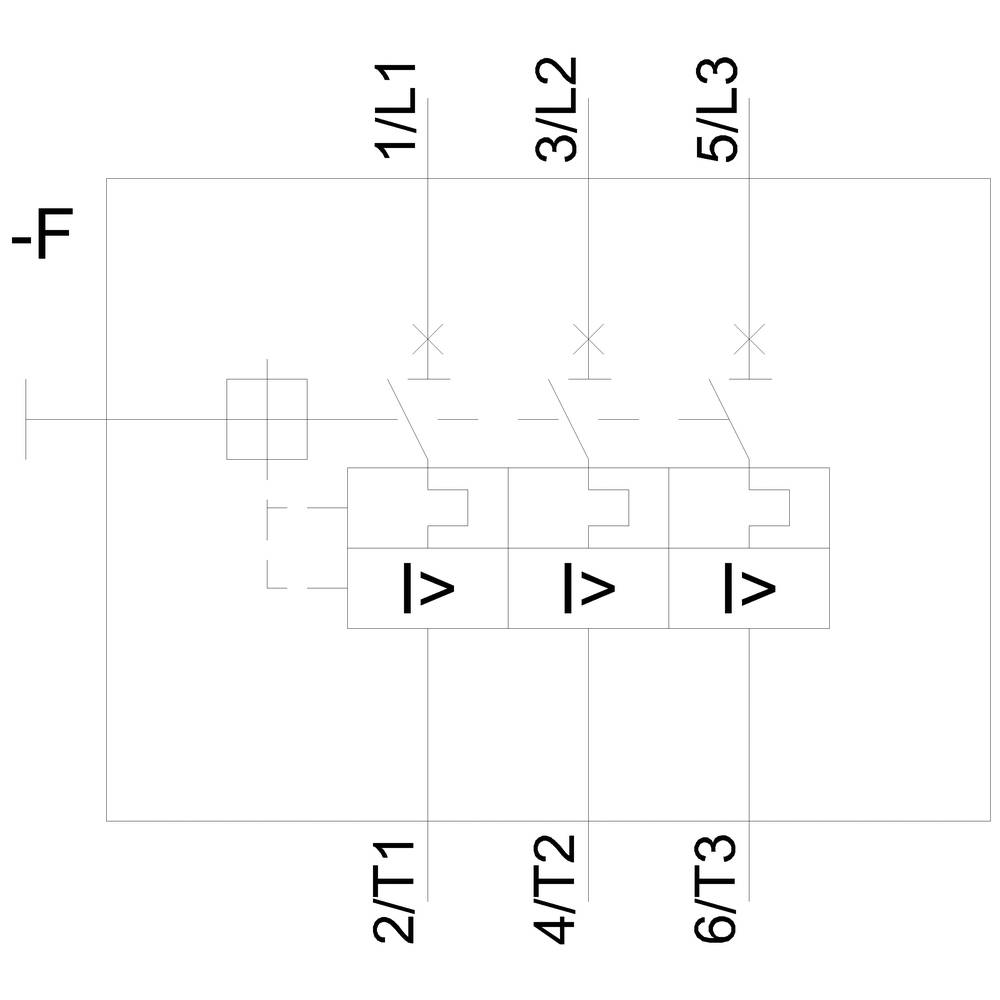

'Schematische Darstellung eines dreiphasigen Leistungsschalters, beschriftet mit 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3.'

1/4

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

25 A

Anschluss

Schraubklemme

Typ

3RV2021-4DA10-0DA0

Baugröße

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 1. Dez.

Anzahl

Stück

Gesamt (CHF 167.95 / Stück)

CHF 167.95

inkl. MwSt.

nur CHF 20.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leistungsschalter, S0, Motorschutz, Class 10, A-ausl. 20-25A, N-ausl. 325A

Auslösetechnik: magnetisch
Verlustleistung: 10,50000000 W
Überlastauslöser Stromeinstellung: 18 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 11 kW
Einstellbereich des unverzögerten Kurzschlussauslösers: 325 A
Gerätebauart: Einbaugerät Festeinbautechnik
Breite: 45 mm
Bemessungsbetriebsspannung: 690 V
Anschlussart Hauptstromkreis: Schraubanschluss
Höhe: 97 mm

Unser Service für Sie

Technische Daten

Produkt-Art: Leistungsschalter

Typ: 3RV2021-4DA10-0DA0

Baugröße: S0

Einstellbereich Strom (min.): 18 A

Einstellbereich Strom (max.): 25 A

Einstellbereich (Strom): 18 - 25 A

Passend für Serie: Siemens Serie Sirius

Passend für Marke: Siemens

Anschluss: Schraubklemme

Inhalt: 1 St.

RoHS-konform: Ja

: 45

: 97 mm

: 97 mm

: 11 kW

: 25 A

: 3

: IP20

: Schraubanschluss

: Drehknopf

: magnetisch

: 5.5 kW

: 55 kA

: Einbaugerät Festeinbautechnik

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Einstellbereich Strom (max.)

Einstellbereich Strom (min.)

Produkt-Art

Siemens 3RV2021-4DA10-0DA0 Leistungsschalter 1 St. Einstellbereich (Strom): 18 - 25 A

Bestell-Nr.:2871892

Lieferung Di., 1. Dez.

Conrad Electronic

Dieser Artikel

25 A

18 A

Leistungsschalter

Stück

Min.: 1

Vielfache: 1

CHF 167.95^*

Siemens 3RV2021-0AA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.11 - 0.16 A Piece

Bestell-Nr.:2871878

Lieferung Di., 1. Dez.

Conrad Electronic

0.16 A

0.11 A

Leistungsschalter

Stück

Min.: 1

Vielfache: 1

CHF 83.95^*

Siemens 3RV2021-0BA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.14 - 0.2 A

Bestell-Nr.:2871879

Lieferung Di., 1. Dez.

Conrad Electronic

0.2 A

0.14 A

Leistungsschalter

Stück

Min.: 1

Vielfache: 1

CHF 83.95^*

Siemens 3RV2021-0CA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.18 - 0.25 A

Bestell-Nr.:2871880

Lieferung Di., 1. Dez.

Conrad Electronic

0.25 A

0.18 A

Leistungsschalter

Stück

Min.: 1

Vielfache: 1

CHF 83.95^*

Siemens 3RV2021-0FA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.35 - 0.5 A

Bestell-Nr.:2871881

Lieferung Di., 1. Dez.

Conrad Electronic

0.5 A

0.35 A

Leistungsschalter

Stück

Min.: 1

Vielfache: 1

CHF 85.95^*

Siemens 3RV2021-0JA20-0BA0 Leistungsschalter 1 St. Einstellbereich (Strom): 0.7 - 1 A Piece

Bestell-Nr.:2871882

Lieferung Di., 1. Dez.

Conrad Electronic

1 A

0.7 A

Leistungsschalter

Stück

Min.: 1

Vielfache: 1

CHF 125.95^*

Siemens 3RV2021-1AA20-0BA0 Leistungsschalter 1 St. Einstellbereich (Strom): 1.1 - 1.6 A

Bestell-Nr.:2871883

Lieferung Di., 1. Dez.

Conrad Electronic

1.6 A

1.1 A

Leistungsschalter

Stück

Min.: 1

Vielfache: 1

CHF 129.95^*

Siemens 3RV2021-1BA20-0BA0 Leistungsschalter 1 St. Einstellbereich (Strom): 1.4 - 2 A

Bestell-Nr.:2871884

Lieferung Di., 1. Dez.

Conrad Electronic

2 A

1.4 A

Leistungsschalter

Stück

Min.: 1

Vielfache: 1

CHF 135.95^*

Siemens 3RV2021-1CA20-0BA0 Leistungsschalter 1 St. Einstellbereich (Strom): 1.8 - 2.5 A

Bestell-Nr.:2871885

Lieferung Di., 1. Dez.

Conrad Electronic

2.5 A

1.8 A

Leistungsschalter

Stück

Min.: 1

Vielfache: 1

CHF 135.95^*

Siemens 3RV2021-1EA10-0DA0 Leistungsschalter 1 St. Einstellbereich (Strom): 2.8 - 4 A

Bestell-Nr.:2871886

Lieferung Di., 1. Dez.

Conrad Electronic

4 A

2.8 A

Leistungsschalter

Stück

Min.: 1

Vielfache: 1

CHF 125.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 2871892 Siemens 3RV2021-4DA10-0DA0 Leistungsschalter 1 St. Einstellbereich (Strom): 18 - 25 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2871892 Siemens 3RV2021-4DA10-0DA0 Leistungsschalter 1 St. Einstellbereich (Strom): 18 - 25 A

Beschreibung

Leistungsschalter Baugröße S0 für den Anlagenschutz ohne Phasenausfallschutz A-Auslöser 18...25 A N-Auslöser 325 A Schraubanschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV2 für Anlagenschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
