Siemens 3RV2011-1FA10 Leistungsschalter 1 St. Einstellbereich (Strom): 3.5 - 5 A Schaltspannung (max.): 690 V/AC (B x H

Ein grauer elektrischer Leistungsschalter mit einem Drehhebel in der Mitte. Oben und unten sind Anschlussklemmen sichtbar.

Abbildung ähnlich

'Blick auf offene Maschinensteuerung mit elektronischen Komponenten links; im Hintergrund regennasser Fensterblick auf Produktionsmaschinen.'

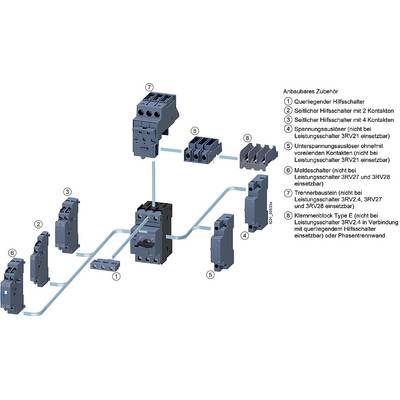

'Anbaubares Zubehör' Diagramm zeigt elektrische Komponenten und Verbindungen, nummeriert: Querliegender Hilfsschalter, Meldeschalter usw. für Leistungsschalter 3RV2.

Schaltplan eines dreipoligen Leistungsschalters. Zeigt Eingangsanschlüsse 1/L1, 3/L2, 5/L3 und Ausgangsanschlüsse 2/T1, 4/T2, 6/T3.

'Technische Zeichnung eines Schalters mit Maßen: Breite 45 mm, Höhe 97 mm. Seitliche Ansicht zeigt Tiefe von 96,9 mm.'

Ein elektrischer Schalter von Siemens, mit verschiedenen Anschlüssen oben und unten, einem zentralen Schalter mit 'ON' und 'OFF' Markierungen.

1/6

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

5 A

Anschluss

Schrauben

Typ

3RV2011-1FA10

Baugröße

S00

Datenblatt (PDF)

Sofort-Lieferung Mi., 5. Aug.

7 Stück

Anzahl

Stück

Gesamt (CHF 70.26 / Stück)

CHF 70.26

zzgl. gesetzl. MwSt.

nur CHF 9.29

Nur noch 7 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leistungsschalter, S00, Motorschutz, Class 10, A-ausl. 3,5-5A, N-ausl. 65A

Hilfsschalter

Technische Daten

Dauerstrom: 5 A
Mechanische Lebensdauer der Hauptkontakte: 100000 Schaltspiele
Max. Leiterquerschnitt (eindrähtig oder mehrdrähtig): 4 mm²
Max. Leiterquerschnitt (feindrähtig): 2.5 mm²

Produkt-Art: Leistungsschalter

Typ: 3RV2011-1FA10

Baugröße: S00

Einstellbereich Strom (min.): 3.5 A

Einstellbereich Strom (max.): 5 A

Einstellbereich (Strom): 3.5 - 5 A

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Montageart: Schnappbefestigung
Schraubbefestigung

Min. Temperatur: -20 °C

Max. Temperatur: +60 °C

Anschluss: Schrauben

: IP20

Tiefe: 97 mm

Breite: 45 mm

Höhe: 97 mm

Abm.: (B x H x T) 45 x 97 x 97 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 45

: 97 mm

: 97 mm

: 1.5 kW

: FALSE

: 5 A

: FALSE

: 3

: 690-690 V

: 3.5-5 A

: IP20

: TRUE

: Schraubanschluss

: Drehknopf

: magnetisch

: 1.1 kW

: 100 kA

: TRUE

: Einbaugerät Festeinbautechnik

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1741895 Siemens 3RV2011-1FA10 Leistungsschalter 1 St. Einstellbereich (Strom): 3.5 - 5 A Schaltspannung (max.): 690 V/AC (B x H

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1741895 Siemens 3RV2011-1FA10 Leistungsschalter 1 St. Einstellbereich (Strom): 3.5 - 5 A Schaltspannung (max.): 690 V/AC (B x H

Beschreibung

Leistungsschalter Baugröße S00 für den Motorschutz, CLASS 10 A-Auslöser 3,5...5 A N-Auslöser 65 A Schraubanschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
