Name: Siemens 3RV2011-0HA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x
Brand: Siemens
SKU: 1740379
Availability: BackOrder

Ein elektrischer Leistungsschalter von Siemens mit einem Drehschalter auf der Vorderseite zur Steuerung.

Elektronikschrank mit Kabeln und Schaltern links. Rechts Fenster mit Regentropfen, durch das man verschwommen eine Maschine sieht.

'Diagramm zeigt Anbauzubehör für Leistungsschalter: Quergelagerte Hilfsschalter, Spannungswandler, Meldekontakte, Trennabstandshalter. Nummerierte Bauteile verbinden sich.'

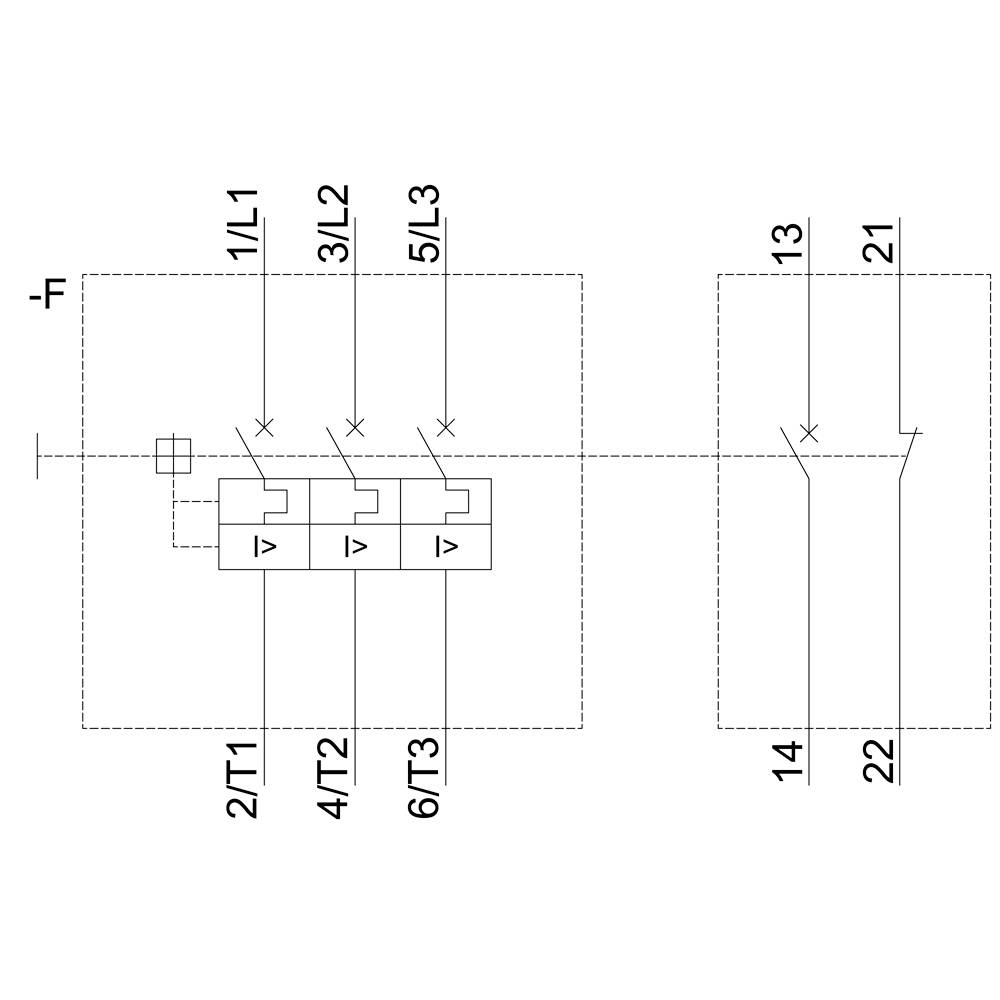

'Stromkreisdiagramm mit drei Schaltern für 1/L1, 3/L2, 5/L3 und Verbindungen zu 2/T1, 4/T2, 6/T3. Weiterleitung zu 13, 14, 21, 22.'

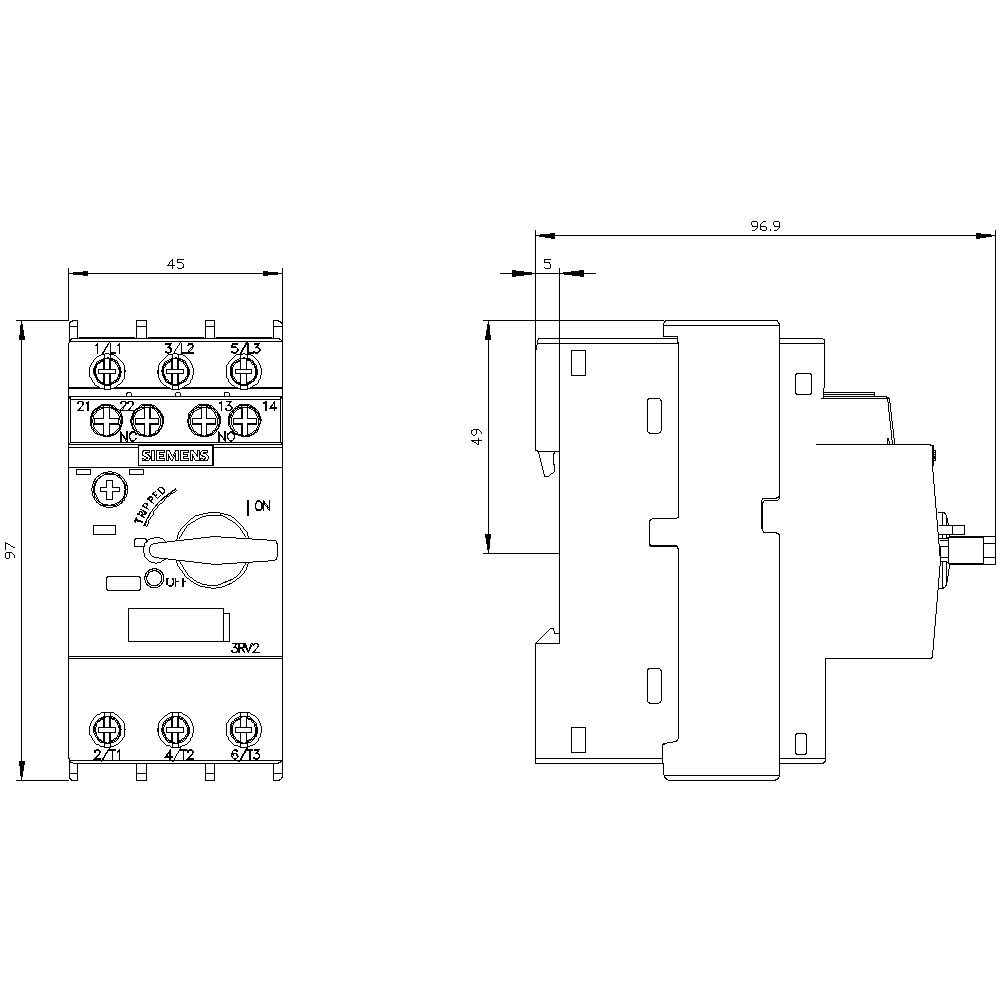

Technische Zeichnung eines Schaltschützes mit Abmessungen. Front- und Seitenansicht zeigen Beschriftungen und Position der Anschlüsse.

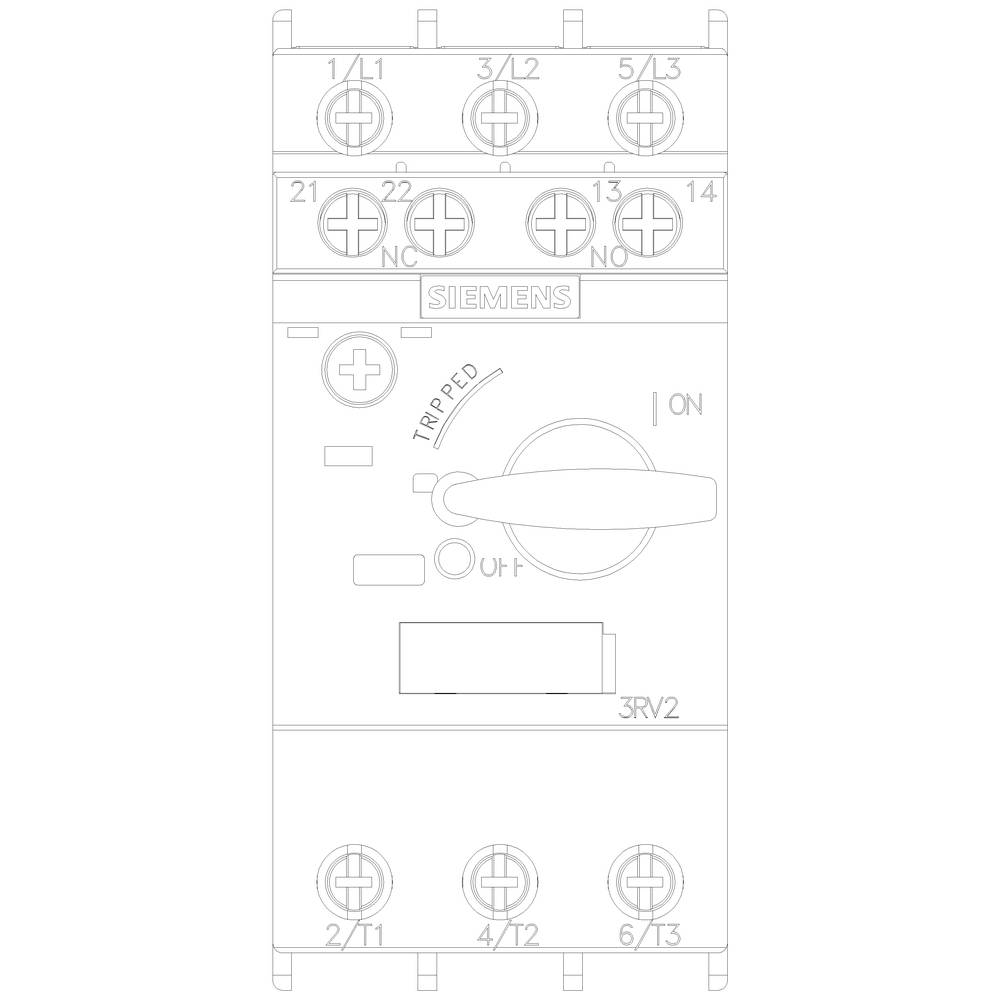

Ein Schaltplan eines Siemens-Leistungsschalters zeigt Anschlüsse, Hebelpositionen für 'Ein', 'Aus' und 'Tripped'.

1/6

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

0.8 A

Anschluss

Schrauben

Typ

3RV2011-0HA15

Baugröße

S00

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Bald verfügbar

Anzahl

Stück

Gesamt (CHF 83.95 / Stück)

CHF 83.95

inkl. MwSt.

nur CHF 10.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leistungsschalter, S00, Motorschutz, Class 10, A-ausl. 0,55-0,8A, N-ausl. 10A

Leistungsschalter - IP20

Technische Daten

Dauerstrom: 0.8 A
Mechanische Lebensdauer der Hauptkontakte: 100000 Schaltspiele
Max. Leiterquerschnitt (eindrähtig oder mehrdrähtig): 4 mm²
Max. Leiterquerschnitt (feindrähtig): 2.5 mm²

Produkt-Art: Leistungsschalter

Typ: 3RV2011-0HA15

Baugröße: S00

Einstellbereich Strom (min.): 0.55 A

Einstellbereich Strom (max.): 0.8 A

Einstellbereich (Strom): 0.55 - 0.8 A

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Passend für Serie: Siemens Serie Sirius

Passend für Marke: Siemens

Montageart: Schnappbefestigung
Schraubbefestigung

Min. Temperatur: -20 °C

Max. Temperatur: +60 °C

Besonderheiten: mit Hilfskontakt

Anschluss: Schrauben

: IP20

Tiefe: 97 mm

Breite: 45 mm

Höhe: 97 mm

Abm.: (B x H x T) 45 x 97 x 97 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 45

: 97 mm

: 97 mm

: 0.18 kW

: TRUE

: 0.8 A

: FALSE

: 3

: 690-690 V

: 0.55-0.8 A

: IP20

: TRUE

: Schraubanschluss

: Drehknopf

: magnetisch

: 0.1 kW

: 100 kA

: TRUE

: Einbaugerät Festeinbautechnik

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Einstellbereich Strom (max.)

Einstellbereich Strom (min.)

Verpackungsart

Siemens 3RV1011-0AA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.11 - 0.16 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745448

Lieferung Fr., 27. Nov.

Conrad Electronic

0.16 A

0.11 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Siemens 3RV1011-0AA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.11 - 0.16 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm

Bestell-Nr.:1745449

Lieferung Fr., 27. Nov.

Conrad Electronic

0.16 A

0.11 A

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RV1011-0BA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.14 - 0.2 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745450

Lieferung Fr., 27. Nov.

Conrad Electronic

0.2 A

0.14 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Siemens 3RV1011-0BA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.14 - 0.2 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm

Bestell-Nr.:1745452

Lieferung Fr., 27. Nov.

Conrad Electronic

0.2 A

0.14 A

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RV1011-0CA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.18 - 0.25 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745453

Lieferung Fr., 27. Nov.

Conrad Electronic

0.25 A

0.18 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RV1011-0DA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.22 - 0.32 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745454

Lieferung Fr., 27. Nov.

Conrad Electronic

0.32 A

0.22 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RV1011-0EA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.28 - 0.4 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745455

Lieferung Fr., 27. Nov.

Conrad Electronic

0.4 A

0.28 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RV1011-0FA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.35 - 0.5 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Single

Bestell-Nr.:1745456

Lieferung Fr., 27. Nov.

Conrad Electronic

0.5 A

0.35 A

Single

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RV1011-0GA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745457

Lieferung Fr., 27. Nov.

Conrad Electronic

0.63 A

0.45 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 101.95^*

Siemens 3RV1011-0HA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745458

Lieferung Fr., 27. Nov.

Conrad Electronic

0.8 A

0.55 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 107.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1740379 Siemens 3RV2011-0HA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1740379 Siemens 3RV2011-0HA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x

Beschreibung

Leistungsschalter Baugröße S00 für den Motorschutz, CLASS 10 A-Auslöser 0,55...0,8 A N-Auslöser 10 A Schraubanschluss Standardschaltvermögen mit querliegenden Hilfsschalter 1S+1Ö Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
