Name: Siemens 3RV2011-0FA25 Leistungsschalter 1 St. Einstellbereich (Strom): 0.35 - 0.5 A Schaltspannung (max.): 690 V/AC (B x
Brand: Siemens
SKU: 1740359
Availability: BackOrder

Schütz Siemens Sirius in grauer Farbe, Vorderansicht. Hauptkomponente für elektrische Schaltsysteme mit mehreren Anschlussklemmen.

Ein geöffneter Schaltschrank zeigt diverse Kabel und Komponenten. Im Hintergrund sind verregnete Glasscheiben und unscharfe Maschinen erkennbar.

'Anbauzubehör für Leistungsschalter: Querliegender Hilfsschalter (1), Seitlicher Hilfsschalter (2), Hauptschalter (3), Meldegerät (4).'

'Schaltschema: Links drei Phasen mit Kennzeichnung T1, T2, T3. Mittig drei Schalter. Rechts Verbindung zu zwei weiteren Kontakten.'

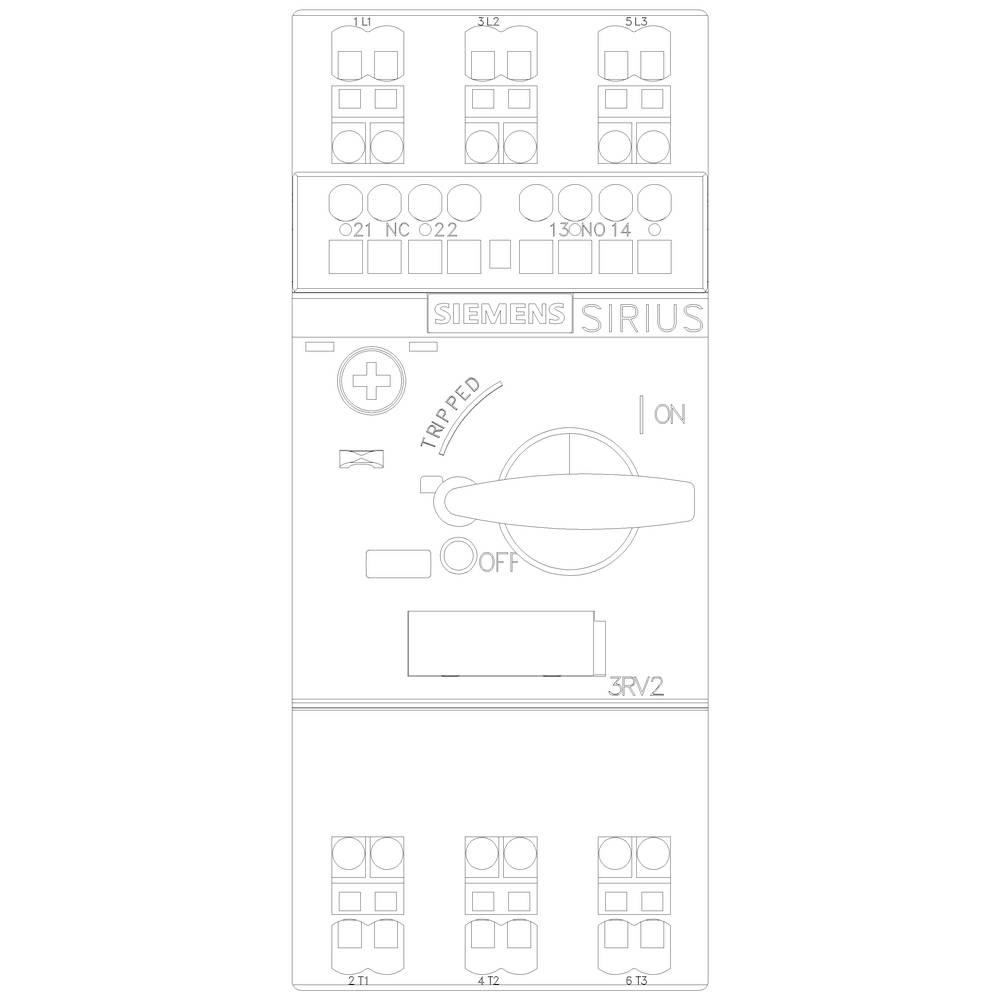

'Siemens SIRIUS' Schalterdiagramm. Zeigt Schalterstellungen: 'ON', 'OFF', 'TRIPPED'. Oben und unten befinden sich Anschlussklemmen.

1/6

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

0.5 A

Anschluss

Federzuganschluss

Typ

3RV2011-0FA25

Baugröße

S00

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 97.95 / Stück)

CHF 97.95

inkl. MwSt.

nur CHF 10.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leistungsschalter, S00, Motorschutz, Class 10, A-ausl. 0,35-0,5A, N-ausl. 6,5A

0,35..0,5 A, 6,5 A, Mit thermischem Schutz: ja, Phasenausfallempfindlich: ja, magnetisch, 690 V, 0,5 A, 0,1 kW, 0,12 kW, Federzuganschluss, Drehknopf, Einbaugerät Festeinbautechnik, Mit integriertem Hilfsschalter: ja, Mit integriertem Unterspannungsauslöser: nein, 3, 100 kA, Schutzart (IP): IP20, 106 mm, 45 mm, 97 mm

Technische Daten

Dauerstrom: 0.5 A
Mechanische Lebensdauer der Hauptkontakte: 100000 Schaltspiele
Max. Leiterquerschnitt (eindrähtig oder mehrdrähtig): 4 mm²
Max. Leiterquerschnitt (feindrähtig): 2.5 mm²

Produkt-Art: Leistungsschalter

Typ: 3RV2011-0FA25

Baugröße: S00

Einstellbereich Strom (min.): 0.35 A

Einstellbereich Strom (max.): 0.5 A

Einstellbereich (Strom): 0.35 - 0.5 A

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Passend für Serie: Siemens Serie Sirius

Passend für Marke: Siemens

Montageart: Schnappbefestigung
Schraubbefestigung

Min. Temperatur: -20 °C

Max. Temperatur: +60 °C

Besonderheiten: mit Hilfskontakt

Anschluss: Federzuganschluss

: IP20

Tiefe: 97 mm

Breite: 45 mm

Höhe: 106 mm

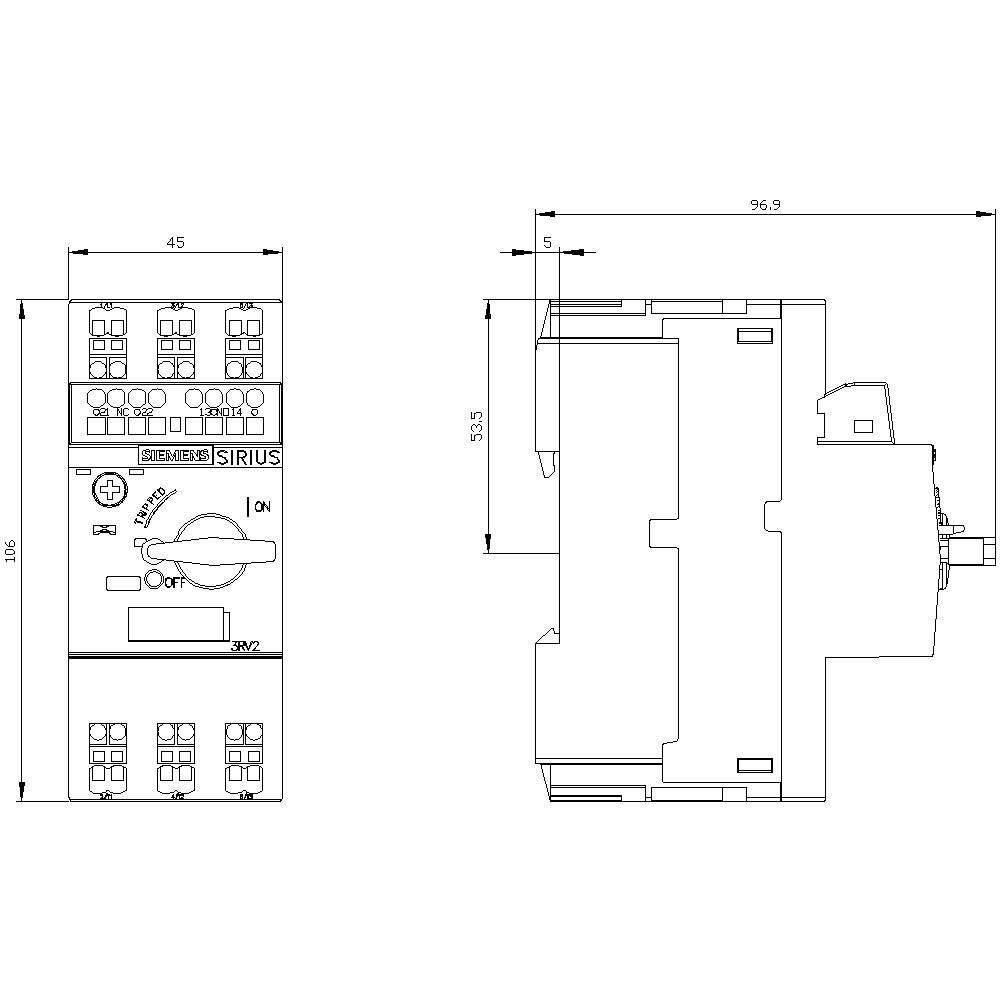

Abm.: (B x H x T) 45 x 106 x 97 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 45

: 106 mm

: 97 mm

: 0.12 kW

: TRUE

: 0.5 A

: FALSE

: 3

: 690-690 V

: 0.35-0.5 A

: IP20

: TRUE

: Federzuganschluss

: Drehknopf

: magnetisch

: 0.1 kW

: 100 kA

: TRUE

: Einbaugerät Festeinbautechnik

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Einstellbereich Strom (max.)

Einstellbereich Strom (min.)

Verpackungsart

Siemens 3RV1011-0AA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.11 - 0.16 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745448

Lieferung Mo., 30. Nov.

Conrad Electronic

0.16 A

0.11 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Siemens 3RV1011-0AA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.11 - 0.16 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm

Bestell-Nr.:1745449

Lieferung Mo., 30. Nov.

Conrad Electronic

0.16 A

0.11 A

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RV1011-0BA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.14 - 0.2 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745450

Lieferung Mo., 30. Nov.

Conrad Electronic

0.2 A

0.14 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Siemens 3RV1011-0BA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.14 - 0.2 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm

Bestell-Nr.:1745452

Lieferung Mo., 30. Nov.

Conrad Electronic

0.2 A

0.14 A

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RV1011-0CA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.18 - 0.25 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745453

Lieferung Mo., 30. Nov.

Conrad Electronic

0.25 A

0.18 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RV1011-0DA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.22 - 0.32 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745454

Lieferung Mo., 30. Nov.

Conrad Electronic

0.32 A

0.22 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RV1011-0EA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.28 - 0.4 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745455

Lieferung Mo., 30. Nov.

Conrad Electronic

0.4 A

0.28 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RV1011-0FA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.35 - 0.5 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Single

Bestell-Nr.:1745456

Lieferung Mo., 30. Nov.

Conrad Electronic

0.5 A

0.35 A

Single

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RV1011-0GA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745457

Lieferung Mo., 30. Nov.

Conrad Electronic

0.63 A

0.45 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 101.95^*

Siemens 3RV1011-0HA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745458

Lieferung Mo., 30. Nov.

Conrad Electronic

0.8 A

0.55 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 107.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1740359 Siemens 3RV2011-0FA25 Leistungsschalter 1 St. Einstellbereich (Strom): 0.35 - 0.5 A Schaltspannung (max.): 690 V/AC (B x

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1740359 Siemens 3RV2011-0FA25 Leistungsschalter 1 St. Einstellbereich (Strom): 0.35 - 0.5 A Schaltspannung (max.): 690 V/AC (B x

Beschreibung

Leistungsschalter Baugröße S00 für den Motorschutz, CLASS 10 A-Auslöser 0,35...0,5 A N-Auslöser 6,5 A Federzuganschluss Standardschaltvermögen mit querliegenden Hilfsschalter 1S+1Ö Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
