Name: Siemens 3RV1011-0GA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.):
Brand: Siemens
SKU: 502419
Availability: BackOrder

Ein elektrischer Schalter mit der Aufschrift 'Siemens Sirius', zeigt einen Umschalter von 'I' (Ein) auf 'O' (Aus), grünem Knopf für 'Test'.

Innenansicht eines Schaltschrankes mit verschiedenen Kabeln und elektronischen Komponenten. Rechts ist durch ein Fenster eine Maschine zu sehen.

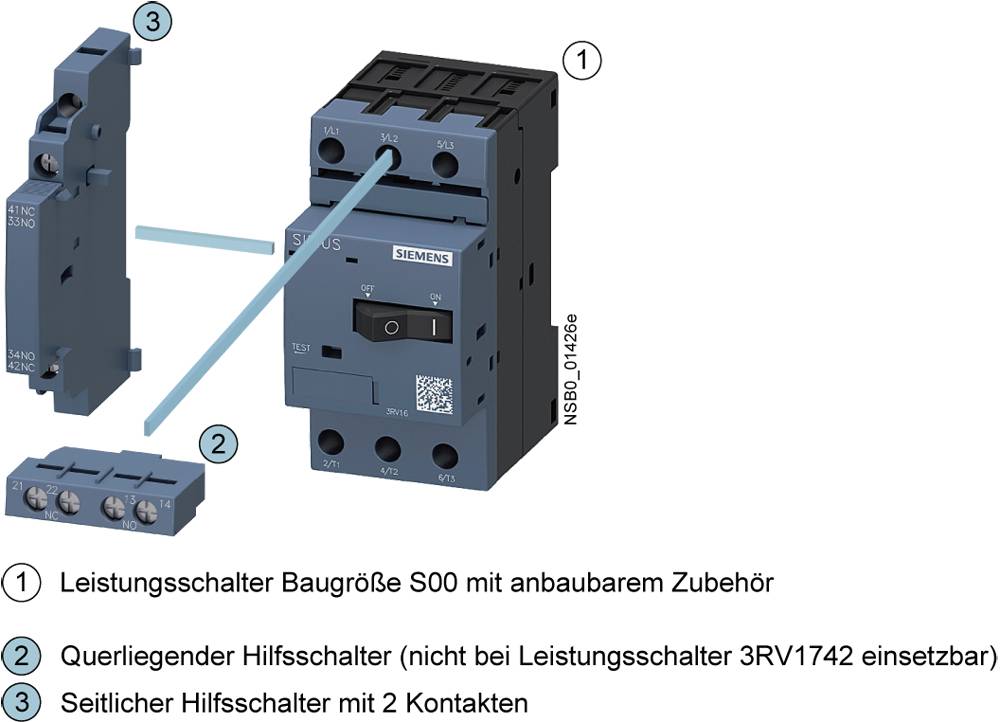

'Leistungsschalter Baugröße S00 mit anbaubarem Zubehör. Enthält querliegenden Hilfsschalter und seitlichen Hilfsschalter mit 2 Kontakten.'

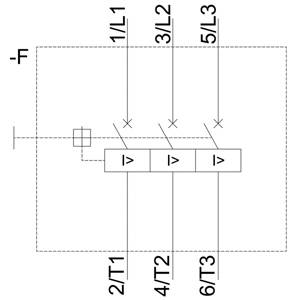

Technische Zeichnung eines elektrischen Schaltplans mit Beschriftungen '1/L1', '2/T1', '3/L2', '4/T2', '5/L3', '6/T3'.

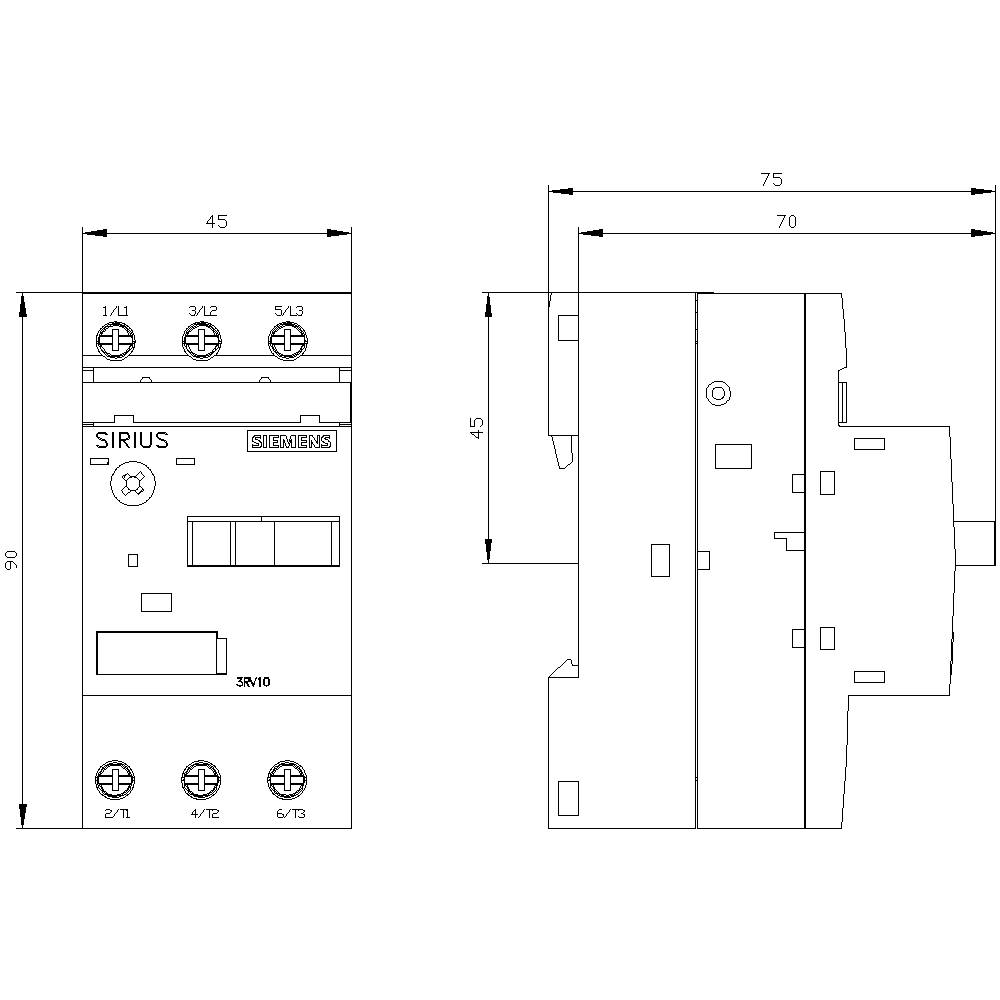

Technische Zeichnung eines elektrischen Schaltgeräts 'Sirius' mit seitlichen und frontalen Ansichten, inklusive Maßangaben in Millimetern.

1/5

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

0.63 A

Kontaktart

3 Schließer

Anschluss

Schraubklemme

Typ

3RV1011-0GA10

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 69.95 / Stück)

CHF 69.95

inkl. MwSt.

nur CHF 8.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leistungsschalter, S00, Motorschutz, Class 10, A-ausl. 0,45-0,63A, N-ausl. 8,2A

0,45..0,63 A, 8,2 A, Mit thermischem Schutz: ja, Phasenausfallempfindlich: ja, magnetisch, 690 V, 0,63 A, 0,1 kW, 0,17999999 kW, Schraubanschluss, Kipphebel, Einbaugerät Festeinbautechnik, Mit integriertem Hilfsschalter: nein, Mit integriertem Unterspannungsauslöser: nein, 3, 100 kA, Schutzart (IP): IP20, 90 mm, 45 mm, 75 mm

Technische Daten

Überlastauslöser Stromeinstellung: 0,45..0,63 A Einstellbereich des unverzögerten Kurzschlussauslösers: 8,2 A Mit thermischem Schutz: ja Phasenausfallempfindlich: ja Auslösetechnik: magnetisch Bemessungsbetriebsspannung: 690 V Bemessungsdauerstrom Iu: 0,63 A Bemessungsbetriebsleistung bei AC-3, 230 V: 0,1 kW Bemessungsbetriebsleistung bei AC-3, 400 V: 0,17999999 kW Anschlussart Hauptstromkreis: Schraubanschluss Ausführung des Betätigungselements: Kipphebel Gerätebauart: Einbaugerät Festeinbautechnik Mit integriertem Hilfsschalter: nein Mit integriertem Unterspannungsauslöser: nein Polzahl: 3 Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 100 kA Schutzart (IP): IP20 Höhe: 90 mm Breite: 45 mm Tiefe: 75 mm Verpackungseinheit: 1 Stück Maße (cm): 100 × 49 × 84 Bruttogewicht: 0,229 kg, Nettogewicht: 0,229 kg ECLASS 7: Leistungsschalter für Motorschutz (27370401)

Produkt-Art: Leistungsschalter

Typ: 3RV1011-0GA10

Baugröße: S00

Einstellbereich Strom (min.): 0.45 A

Einstellbereich Strom (max.): 0.63 A

Einstellbereich (Strom): 0.45 - 0.63 A

Kontaktart: 3 Schließer

Polzahl: 3polig

Hilfskontaktart: 3 Schließer

Schaltspannung (max.): 690 V/AC

Passend für Serie: Siemens Serie Sirius

Passend für Marke: Siemens

Anschluss: Schraubklemme

: IP20

Tiefe: 81 mm

Breite: 45 mm

Höhe: 90 mm

Abm.: (B x H x T) 45 x 90 x 81 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 45

: 90 mm

: 75 mm

: 0.18 kW

: FALSE

: 0.63 A

: FALSE

: 3

: 690-690 V

: 0.45-0.63 A

: IP20

: TRUE

: Schraubanschluss

: Kipphebel

: magnetisch

: 0.1 kW

: 100 kA

: TRUE

: Einbaugerät Festeinbautechnik

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Einstellbereich Strom (max.)

Einstellbereich Strom (min.)

Siemens 3RV1011-0GA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Bestell-Nr.:502419

Lieferung Fr., 27. Nov.

Conrad Electronic

Dieser Artikel

0.63 A

0.45 A

Stück

Min.: 1

Vielfache: 1

CHF 69.95^*

Siemens 3RV1011-0EA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 0.28 - 0.4 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Bestell-Nr.:502417

Lieferung Fr., 27. Nov.

Conrad Electronic

0.4 A

0.28 A

Stück

Min.: 1

Vielfache: 1

CHF 81.95^*

Siemens 3RV1011-0FA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 0.35 - 0.5 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Bestell-Nr.:502418

Lieferung Fr., 30. Okt.

1 StückConrad Electronic

0.5 A

0.35 A

Stück

Min.: 1

Vielfache: 1

CHF 49.95^*

Siemens 3RV1011-0HA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Bestell-Nr.:502420

Lieferung Fr., 30. Okt.

2 StückConrad Electronic

0.8 A

0.55 A

Stück

Min.: 1

Vielfache: 1

CHF 73.95^*

Siemens 3RV1011-0JA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 0.7 - 1 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Bestell-Nr.:502427

Lieferung Fr., 27. Nov.

Conrad Electronic

1 A

0.7 A

Stück

Min.: 1

Vielfache: 1

CHF 73.95^*

Siemens 3RV1011-0KA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 0.9 - 1.25 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Bestell-Nr.:502428

Lieferung Fr., 30. Okt.

2 StückConrad Electronic

1.25 A

0.9 A

Stück

Min.: 1

Vielfache: 1

CHF 75.95^*

Siemens 3RV1011-1AA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 1.1 - 1.6 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm Piece

Bestell-Nr.:502429

Lieferung Fr., 30. Okt.

3 StückConrad Electronic

1.6 A

1.1 A

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Siemens 3RV1011-1BA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 1.4 - 2 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm Piece

Bestell-Nr.:502431

Lieferung Fr., 30. Okt.

2 StückConrad Electronic

2 A

1.4 A

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Siemens 3RV1011-1CA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 1.8 - 2.5 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm

Bestell-Nr.:502432

Lieferung Fr., 27. Nov.

Conrad Electronic

2.5 A

1.8 A

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Siemens 3RV1011-1DA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 2.2 - 3.2 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 81 mm Piece

Bestell-Nr.:502433

Lieferung Fr., 27. Nov.

Conrad Electronic

3.2 A

2.2 A

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 502419 Siemens 3RV1011-0GA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.):

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 502419 Siemens 3RV1011-0GA10 Leistungsschalter 1 St. 3 Schließer Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.):

Beschreibung

Leistungsschalter Baugröße S00 für den Motorschutz, CLASS 10 A-Auslöser 0,45...0,63 A N-Auslöser 8,2 A Schraubanschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV1 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraubanschluss und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
