Name: Siemens 3RV1011-0CA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.18 - 0.25 A Schaltspannung (max.): 690 V DC/AC
Brand: Siemens
SKU: 2862414
Availability: BackOrder

'Siemens SIRIUS'-Schalter mit Ein/Aus-Schalter und QR-Code vorne, Modell 3RV10, elektrische Sicherung für Leistungssteuerung.

Ein geöffnetes Schaltschrankgehäuse zeigt eine komplexe Anordnung von Verdrahtung und Komponenten, während im Hintergrund durch ein regennasses Fenster industrielle Maschinen sichtbar sind.

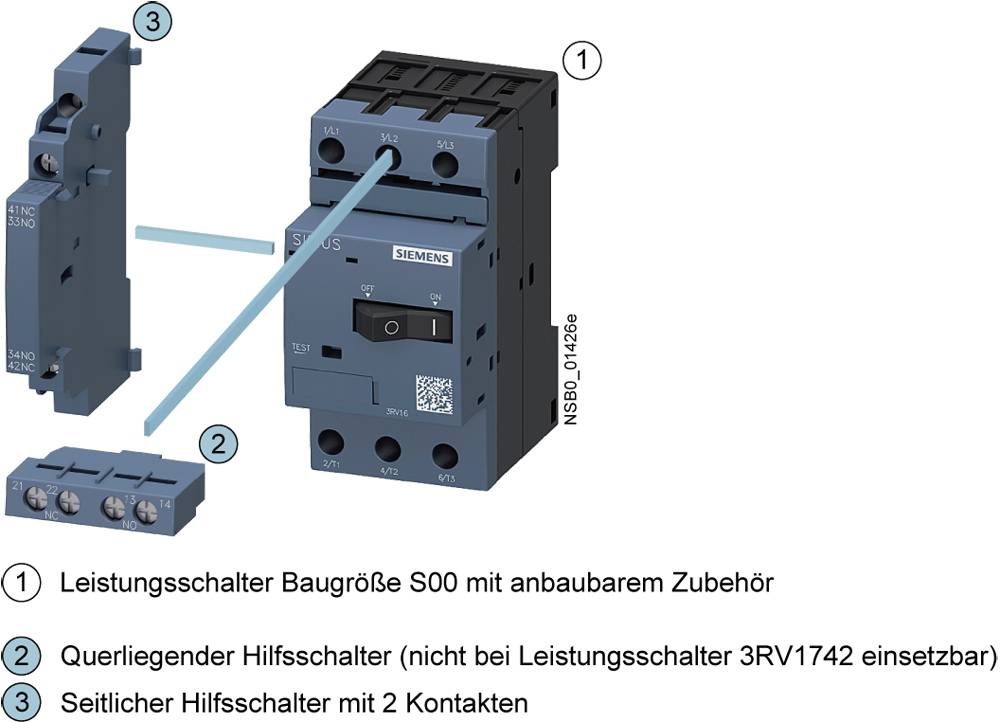

'Leistungsschalter Baugröße S00 mit anbaubarem Zubehör', 'Querliegender Hilfsschalter', 'Seitlicher Hilfsschalter mit 2 Kontakten'.

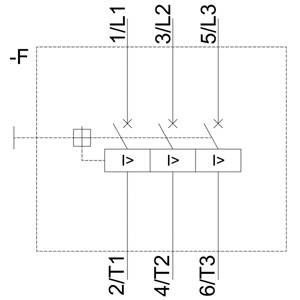

Schaltplan eines elektrischen Systems mit Sicherungen und Leitern, mit sechs beschrifteten Leitungen: 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3.

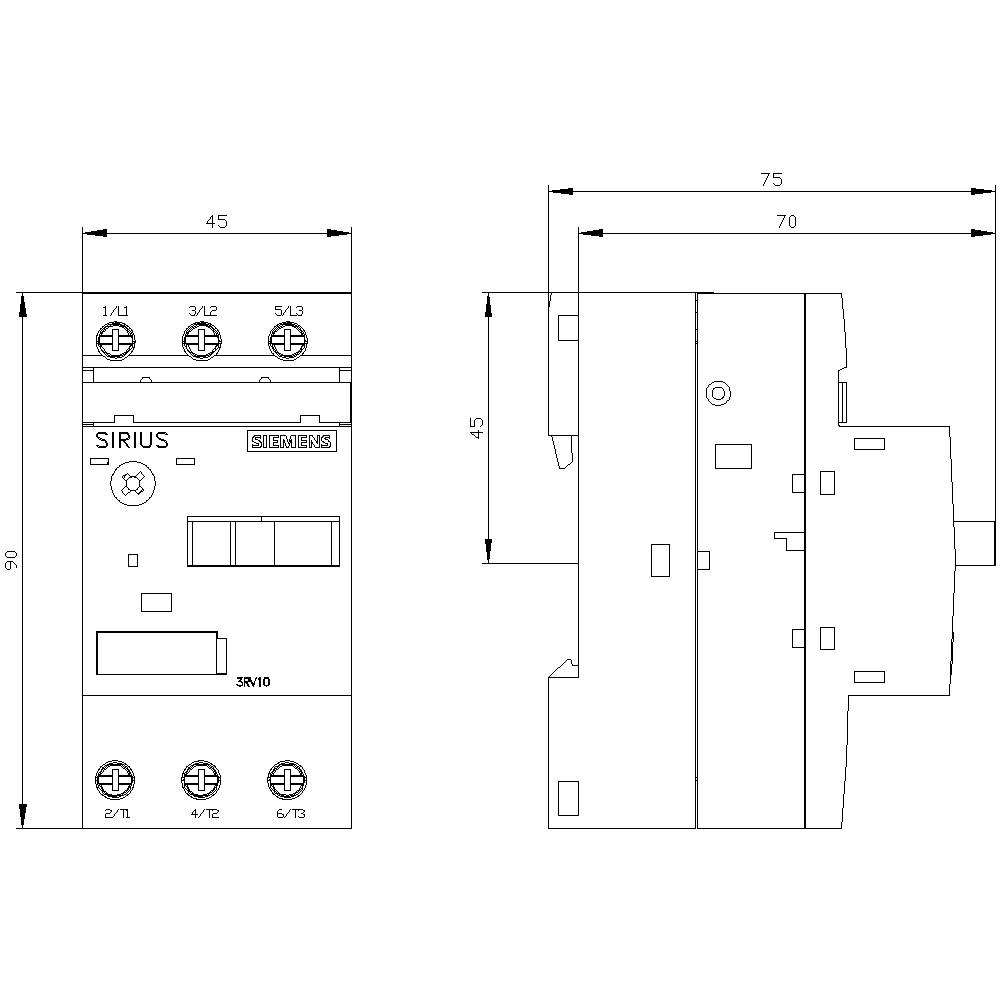

Technische Zeichnung eines elektrischen Schalters mit Maßen: Breite 45 mm, Höhe 90 mm, Tiefe 75/70/45 mm. Markierungen für Anschlüsse und Bauteile sichtbar.

1/5

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

0.25 A

Anschluss

Schrauben

Typ

3RV1011-0CA10

Baugröße

S00

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 30. Nov.

Anzahl

Set(s)

Gesamt (CHF 71.95 / Stück)

CHF 71.95

inkl. MwSt.

nur CHF 8.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leistungsschalter, S00, Motorschutz, Class 10, A-ausl. 0,18-0,25A, N-ausl. 3,3A

3RV,Baugröße S00,Leistungsschalter,Leistungsschutzschalter,MCCB,Motorschalter,Motorschutzschalter,Schalter,Schutzschalter

Technische Daten

Ausführung des Produkts: für Motorschutz
Berührungsschutz / frontseitig: fingersicher bei senkrechter Berührung von vorne
Anordnung des Elektrischen Anschlusses / für Hauptstromkreis: oben und unten
Anteil gefahrbringender Ausfälle / bei hoher Anforderungsrate: 50
Anteil gefahrbringender Ausfälle / bei niedriger Anforderungsrate: 50
Aufstellungshöhe / bei Höhe über NN / maximal: 2000 m
Ausführung des Betätigungselements: Wippe
Betriebsleistung / bei AC-3 / bei 230 V: 0,037 kW
Betriebsleistung / bei AC-3 / bei 690 V: 0,12 kW
Mechanische Lebensdauer (Schaltspiele) / der Hauptkontakte / typisch: 100000
Elektrische Lebensdauer (Schaltspiele) / typisch: 100000
Produkterweiterung / Hilfsschalter: ja
Phasenausfallerkennung: ja
Überlastschutz: ja
Anlagenschutz: ja
Kurzschluss-Schutz: ja
Motorschutz: ja
Trennerfunktion: ja
Schalthäufigkeit / bei AC-3 / maximal (1/h): 15
Stoßspannungsfestigkeit: 6 kV
Anzugsdrehmoment / für Hauptkontakte / bei Schraubanschluss / maximal: 1,2 Nm
Ausführung der Anzeige / für Schaltzustand: Wippe
Ausführung des Gewindes / der Anschlussschraube / für Hauptkontakte: M3
Ausführung des Kurzschlussauslösers: magnetisch
Ausführung des Überlastauslösers: thermisch
Baugröße des Schützes / kombinierbar / firmenspezifisch: S00
Betriebsfrequenz / minimal: 50 Hz
Betriebsfrequenz / maximal: 60 Hz
Größe der Schraubendreherspitze: Pozidriv Gr. 2
Schutzart IP / der Anschlussklemme: IP00
Art der anschließbaren Leiterquerschnitte / für Hauptkontakte / eindrähtig oder mehrdrähtig: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x (1 ... 4 mm²)
Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / eindrähtig oder mehrdrähtig: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
Art der anschließbaren Leiterquerschnitte / für Hauptkontakte / feindrähtig / mit Aderendbearbeitung: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)

Produkt-Art: Leistungsschalter

Typ: 3RV1011-0CA10

Baugröße: S00

Einstellbereich Strom (min.): 0.18 A

Einstellbereich Strom (max.): 0.25 A

Einstellbereich (Strom): 0.18 - 0.25 A

Laststrom: 0.25 A

Polzahl: 3polig

Schaltspannung (max.): 690 V DC/AC

Passend für Serie: Siemens Serie Sirius

Passend für Marke: Siemens

Montageart: Schraubbefestigung
Schnappbefestigung

Min. Temperatur: -20 °C

Max. Temperatur: +60 °C

Besonderheiten: mit Hilfskontakt

Anschluss: Schrauben

: IP20

Tiefe: 75 mm

Breite: 45 mm

Höhe: 90 mm

Abm.: (B x H x T) 45 x 90 x 75 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 45

: 90 mm

: 75 mm

: 0.06 kW

: 0.25 A

: 3

: 690-690 V

: 0.18-0.25 A

: IP20

: Schraubanschluss

: Einbaugerät Festeinbautechnik

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2862414 Siemens 3RV1011-0CA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.18 - 0.25 A Schaltspannung (max.): 690 V DC/AC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2862414 Siemens 3RV1011-0CA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.18 - 0.25 A Schaltspannung (max.): 690 V DC/AC

Beschreibung

Leistungsschalter Baugröße S00 für den Motorschutz, CLASS 10 A-Auslöser 0,18...0,25 A N-Auslöser 3,3 A Schraubanschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV1 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren und gleichermaßen für das Schalten von Gleichstrom. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraubanschluss und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
