Siemens 3RH2911-2FA22 Hilfsschalterblock mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

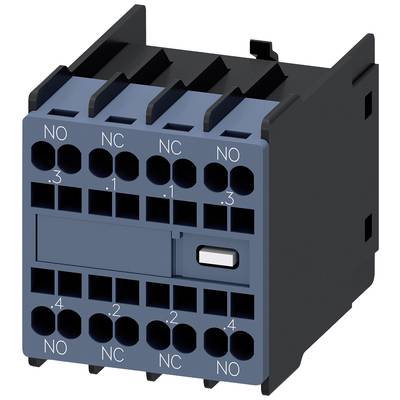

Das Bild zeigt ein elektrisches Schaltrelais mit mehreren Anschlüssen, gekennzeichnet mit 'NO' (Normally Open) und 'NC' (Normally Closed).

Abbildung ähnlich

Industrieanlage mit geöffnetem Schaltschrank links, zeigt elektrische Komponenten. Rechts ein Fenster mit Regentropfen.

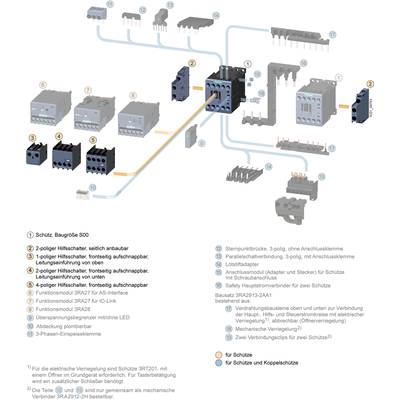

Schaltplan für Schütze und Koppelrelais: zeigt verschiedene Module, wie Hilfsschalter und Funktionsmodule, mit Zahlen zur Zuordnung.

Diagramm zeigt zwei Reihen von Schaltkontakten, 3RT2 und 3RH2. Jede Reihe hat vier nummerierte Kontakte mit unterschiedlichen Verbindungspositionen.

Technische Zeichnung eines elektrischen Relais mit Abmessungen. Vorderansicht zeigt Anschlüsse, Seitenansicht zeigt Gehäuseform. Maße in Millimetern angegeben.

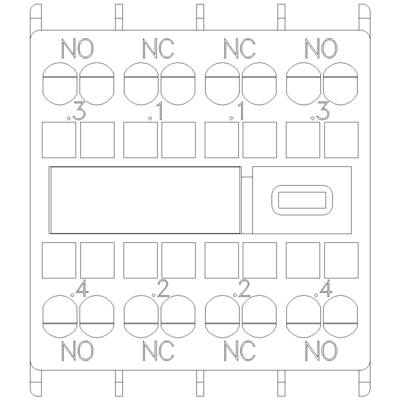

Technische Zeichnung eines elektrischen Schaltplans mit mehreren Kontakten, die mit 'NC' und 'NO' markiert sind. Zeigt Steckverbindungen.

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschalterblock

Anschluss

Federzuganschluss

Verpackungsart

Piece

Typ

3RH2911-2FA22

Passend für Marke

Siemens

Datenblatt (PDF)

Sofort-Lieferung Mo., 21. Sept.

28 Stück

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen CHF 0.00

Anzahl

Stück

Gesamt (CHF 22.16 / Stück)

CHF 22.16

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Hilfsschalter 2S+2Ö, stromb.: 1S, 1Ö, 1Ö, 1S

Strombahn 1S - 1Ö - 1Ö - 1S - für Hilfs-und Motorschütze - 3RT2 Federzuganschluss,.3/.4,.1/.2,.1/.2,.3/.4.

Technische Daten

Baugröße: S00, S0, S2, S3

Verpackungsart: Piece

Produkt-Art: Hilfsschalterblock

Typ: 3RH2911-2FA22

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Hilfskontakt

Montageart: Schnappbefestigung

Anschluss: Federzuganschluss

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 36 mm

Höhe: 41.5 mm

Tiefe: 47.7 mm

Abm.: (B x H x T) 36 x 41.5 x 47.7 mm

Inhalt: 1 St.

RoHS-konform: Ja

Herstellerfarbe: Mehrfarbig

: sonstige

: aufsteckbar

: ohne

: 6 A

: Federzuganschluss

: 0

: 2

: 2

: 0

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1699246 Siemens 3RH2911-2FA22 Hilfsschalterblock mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1699246 Siemens 3RH2911-2FA22 Hilfsschalterblock mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Beschreibung

Hilfsschalter, frontseitig, 2 S + 2 Ö, .3/.4, .1/.2, .1/.2, .3/.4, Strombahn: 1 S, 1 Ö, 1 Ö, 1 S, Federzuganschluss, für Schütze 3RT2 und Hilfsschütze 3RH2 Hilfsschalter SIRIUS 3RH29 zur Erweiterung der Hilfskontakte im Steuerstromkreis.
Die frontseitigen Hilfsschalter 3RH29 können ohne Werkzeug baugrößenunabhängig auf die Schütze 3RT2 und Hilfsschütze 3RH2 montiert werden.
Die Hilfsschalter 3RH19/3RH29 sind als frontseitig oder seitlich anbaubare Varianten erhältlich, mit bis zu vier unverzögert schaltenden bzw. bis zu zwei voreilend schaltenden Schließern und Öffnern. Die Hilfsschalter können als zwangsgeführte Kontaktelemente in Hilfsschützen 3RH oder auch als Spiegelkontakte bei Leistungsschützen 3RT ausgeführt sein. Sie sind durchgängig mit Schraubanschluss und Federzuganschluss erhältlich.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Hilfsschalterblock 2S+2Ö 3RH2911-2FA22, Verpackungseinheit: 1 Stk., EAN: 4011209892996

Hinweise

Bitte beachten Sie, dass es sich bei dem Produkt um eine Sonderanfertigung handelt und daher von der Rücknahme ausgeschlossen ist. Sonderbestellung, kein Widerrufsrecht.
