Siemens 3RH2911-1HA22 Hilfsschalterblock 10 A 1 St.

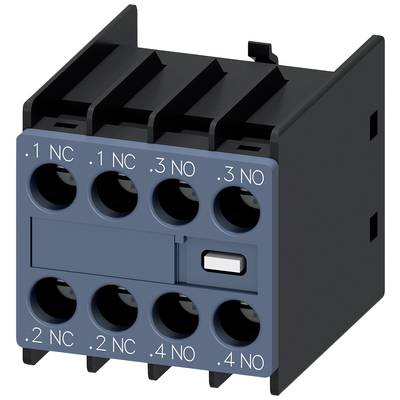

'Elektrischer Schaltkontaktblock mit acht Anschlussklemmen, gekennzeichnet mit 1 NC, 3 NO, 2 NC und 4 NO.'

Abbildung ähnlich

Ein geöffneter Schaltschrank mit Verkabelung neben einem großen Fenster. Draußen ist es regnerisch und verschwommen.

Hauptbild zeigt eine Auswahl an elektrischen Schalten und Zubehör, mit nummerierten Erklärungen zu jeder Komponente und deren Funktionen.

Schaltplan von zwei Relais: Links '3RT2' mit Verbindungen 1-3, 2-2, 3-4. Rechts '3RH2' mit drei parallelen Linien zwischen den Verbindungen.

Technische Zeichnung eines elektrischen Relais, zeigt Front- und Seitenansicht mit Anschlussklemmenbeschriftung und Abmessungen.

Das Bild zeigt ein elektrisches Schaltbild mit acht Kontakten, vier mit 'NC' markiert und vier mit 'NO', jeweils in zwei Reihen angeordnet.

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschalterblock

Polzahl

4polig

Laststrom

10 A

Anschluss

Schraubklemme

Typ

3RH2911-1HA22

Datenblatt (PDF)

Sofort-Lieferung Mi., 5. Aug.

55 Stück

Anzahl

Stück

Gesamt (CHF 17.53 / Stück)

CHF 21.31

-18 %

CHF 17.53

zzgl. gesetzl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Hilfsschalter 2S+2Ö Strombahnen:1Ö, 1S für Hilfs-/Motorschütze S00/S0

Anzahl Schlieer: 2
Bemessungs-/Laststrom: 10:00:00
Produkttyp: Hilfsschalter
Typ: Hilfsschalter

Technische Daten

Kontaktbelegung: 1 NC, 1 NC, 3 NO, 3 NO, 2 NC, 2 NC, 4 NO, 4 NO

Produkt-Art: Hilfsschalterblock

Typ: 3RH2911-1HA22

Polzahl: 4polig

Hilfskontaktart: 2 Schließer
2 Öffner

Schaltspannung (max.): 600 V/DC
690 V/AC

Laststrom: 10 A

Montageart: Fronteinbau

Anschluss: Schraubklemme

Elektrische Lebensdauer: 200000

Mechanische Lebensdauer: 1.0E7

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 36 mm

Höhe: 37.5 mm

Tiefe: 43.7 mm

Abm.: (B x H x T) 36 x 37.5 x 43.7 mm

Inhalt: 1 St.

RoHS-konform: Ja

Herstellerfarbe: Mehrfarbig

Gewicht: 0.05

: sonstige

: aufsteckbar

: ohne

: 6 A

: Schraubanschluss

: 0

: 2

: 2

: 0

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1431033 Siemens 3RH2911-1HA22 Hilfsschalterblock 10 A 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1431033 Siemens 3RH2911-1HA22 Hilfsschalterblock 10 A 1 St.

Beschreibung

Hilfsschalter, frontseitig, 2 S + 2 Ö, .1/.2, .1/.2, .3/.4, .3/.4, Strombahn: 1 Ö, 1 Ö, 1 S, 1 S, Schraubanschluss, für Schütze 3RT2 und Hilfsschütze 3RH2 Hilfsschalter SIRIUS 3RH29 zur Erweiterung der Hilfskontakte im Steuerstromkreis.
Die frontseitigen Hilfsschalter 3RH29 können ohne Werkzeug baugrößenunabhängig auf die Schütze 3RT2 und Hilfsschütze 3RH2 montiert werden.
Die Hilfsschalter 3RH19/3RH29 sind als frontseitig oder seitlich anbaubare Varianten erhältlich, mit bis zu vier unverzögert schaltenden bzw. bis zu zwei voreilend schaltenden Schließern und Öffnern. Die Hilfsschalter können als zwangsgeführte Kontaktelemente in Hilfsschützen 3RH oder auch als Spiegelkontakte bei Leistungsschützen 3RT ausgeführt sein. Sie sind durchgängig mit Schraubanschluss und Federzuganschluss erhältlich.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Hinweise

Bitte beachten Sie, dass es sich bei dem Produkt um eine Sonderanfertigung handelt und daher von der Rücknahme ausgeschlossen ist. Sonderbestellung, kein Widerrufsrecht.

Auftragsbezogene Fertigung
Bitte beachten Sie, dass es sich bei diesem Produkt um eine Sonderbestellung handelt und eine Rückgabe des Produktes gemäß unseren AGB ausgeschlossen ist. Es besteht kein Widerrufsrecht (im Privatkundenbereich) bzw. kein freiwilliges Rückgaberecht (im Geschäftskundenbereich) für diesen Artikel.
