Name: Siemens 3RA6120-1DP32 3RA61201DP32 Direktstarter Motorleistung bei 400 V 5.5 kW 690 V Nennstrom 12.4 A
Brand: Siemens
SKU: 2864766
Availability: BackOrder

'Siemens Sirius'-Schutzrelais mit Schaltern und Anschlüssen, verwendet zur Überwachung und Steuerung elektrischer Geräte.

Ein geöffneter Schaltschrank voller Kabel und Schalter steht links. Rechts zeigt ein regennasses Fenster Maschinen im Hintergrund.

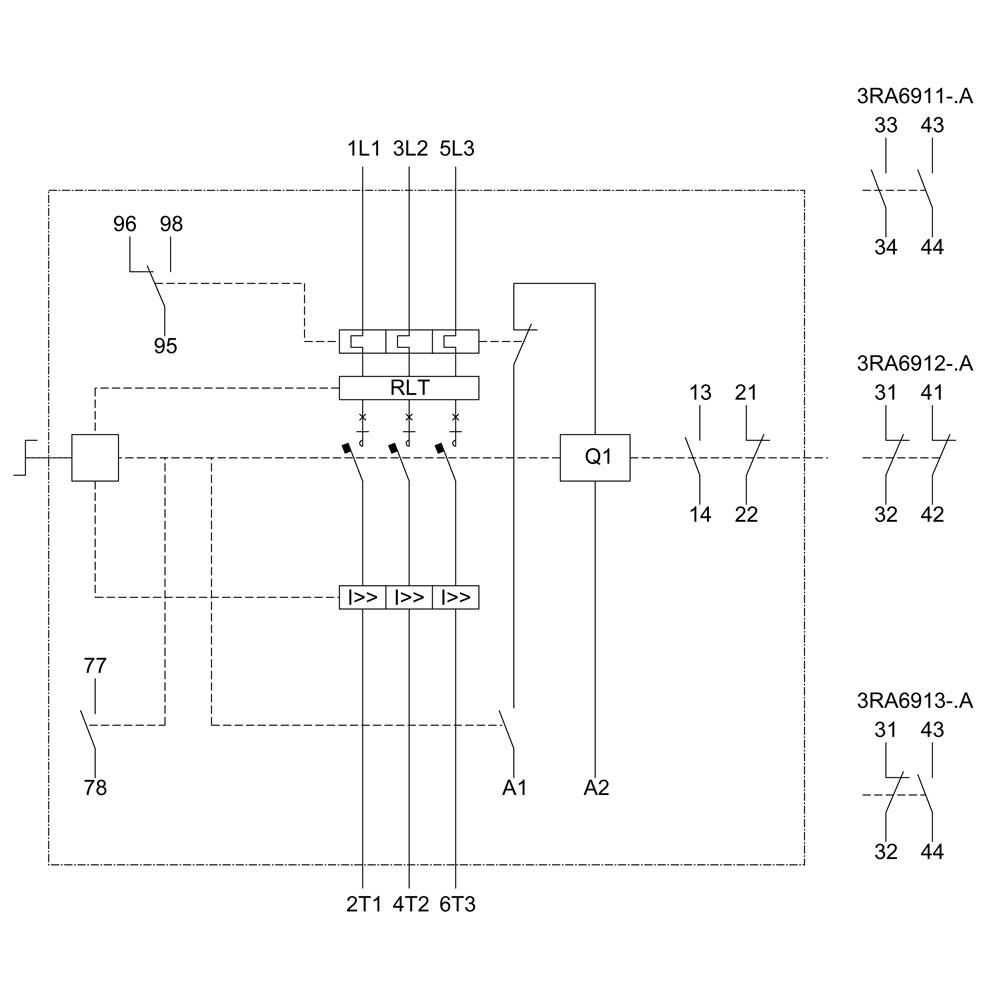

Schaltplan zeigt elektrische Verbindungen und Komponenten wie 1L1, 2T1, RLT und Q1 in einem Schaltsystem, einschließlich Bauteilnummern.

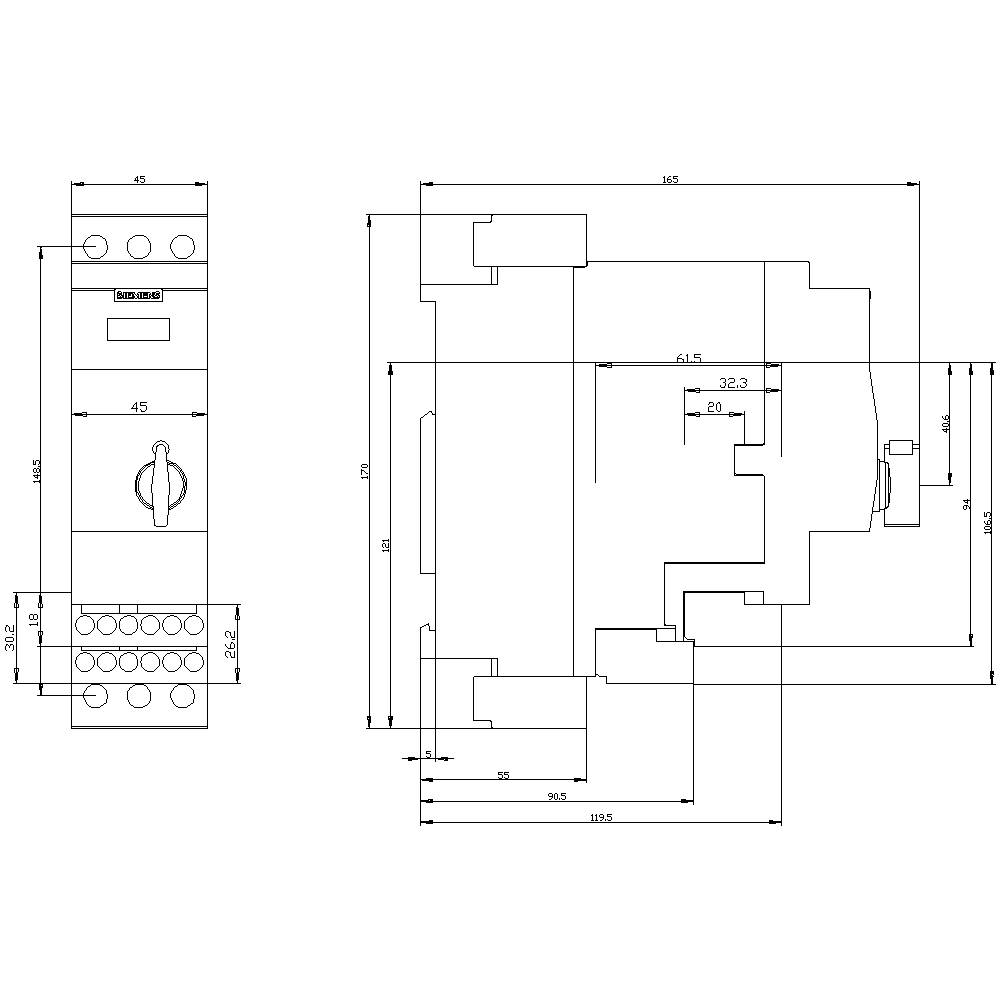

Technische Zeichnung eines elektrischen Schalters mit detaillierten Maßen in Millimetern. Vorder- und Seitenansicht sind abgebildet.

1/4

Abbildung ähnlich

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Set(s)

Gesamt (CHF 504.95 / Stück)

CHF 504.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 60.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Befestigungsart: Schraub- und Schnappbefestigung
Polzahl: 3
Anzahl der Schließer: 1
Anzahl der Öffner: 1
Schutzart: IP20
Isolationsspannung: 690 V
Anzahl der LEDs: 2

Motor-Spannung: 400 V

Produkt-Art: Direktstarter

Anschluss-Strom: 12.4 A

Motorleistung bei 400 V: 5.5 kW

Nennspannung: 690 V

Wirkphasen: 3

Ausführung: Direktstarter

Herst.-Teilenr.: 3RA61201DP32

Nennstrom: 12.4 A

Nennstrom - gerundet: 12.4 A

Typ: 3RA6120-1DP32

Motorleistung bei 230 V/ 400 V: 5.5 kW

Abm.: (L x B x H) 165 x 45 x 170 mm

Anschluss: Schrauben

Anschlussleistung: 3...12 A

Breite: 45 mm

Höhe: 170 mm

Länge: 165 mm

Tiefe: 165 mm

Max. Temperatur: +60 °C

Min. Temperatur: -20 °C

: IP20

Polzahl: 3polig

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Motorleistung bei 230 V/ 400 V

Motorleistung bei 400 V

Nennspannung

Nennstrom - gerundet

Siemens 3RA6120-1DP32 3RA61201DP32 Direktstarter Motorleistung bei 400 V 5.5 kW 690 V Nennstrom 12.4 A

Bestell-Nr.:2864766

Lieferung Fr., 27. Nov.

Conrad Electronic

Dieser Artikel

5.5 kW

690 V

12.4 A

Stück

Min.: 1

Vielfache: 1

CHF 504.95^*

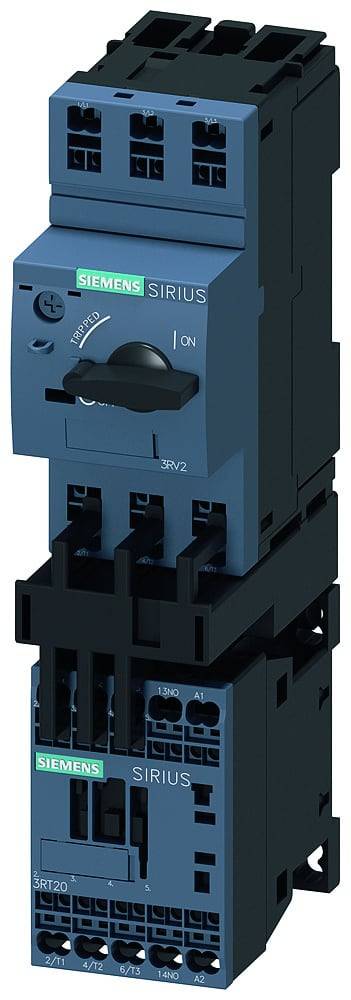

Siemens 3RA2110-4AE18-1AP0 3RA21104AE181AP0 Direktstarter Motorleistung bei 400 V 7.5 kW 690 V Nennstrom 15.5 A

Bestell-Nr.:2864759

Lieferung Fr., 27. Nov.

Conrad Electronic

7.5 kW

690 V

15.5 A

Stück

Min.: 1

Vielfache: 1

CHF 203.95^*

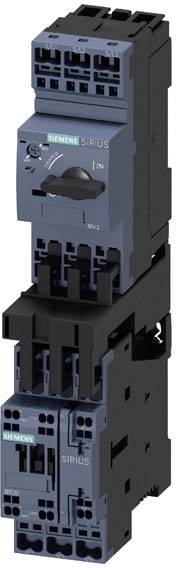

Siemens 3RA2120-1HE24-0BB4 3RA21201HE240BB4 Direktstarter Motorleistung bei 400 V 3 kW 690 V Nennstrom 6.5 A

Bestell-Nr.:2864760

Lieferung Fr., 27. Nov.

Conrad Electronic

3 kW

690 V

6.5 A

Stück

Min.: 1

Vielfache: 1

CHF 167.95^*

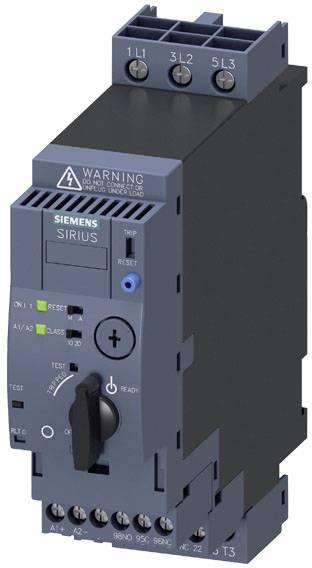

Siemens 3RA6120-1BP32 3RA61201BP32 Direktstarter Motorleistung bei 400 V 0.37 kW 690 V Nennstrom 1.25 A

Bestell-Nr.:2864764

Lieferung Mi., 6. Jan. 2027

Conrad Electronic

0.37 kW

690 V

1.25 A

Stück

Min.: 1

Vielfache: 1

CHF 449.95^*

Siemens 3RA6120-1CP32 3RA61201CP32 Direktstarter Motorleistung bei 400 V 1.5 kW 690 V Nennstrom 4 A

Bestell-Nr.:2864765

Lieferung Mi., 6. Jan. 2027

Conrad Electronic

1.5 kW

690 V

4 A

Stück

Min.: 1

Vielfache: 1

CHF 493.95^*

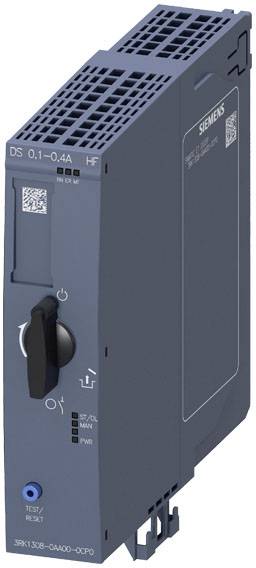

Siemens 3RK1308-0AA00-0CP0 3RK13080AA000CP0 Direktstarter Motorleistung bei 400 V 0.12 kW Motorleistung bei 230 V 0.16 kW 500 V Nennstrom 0.4 A

Bestell-Nr.:2864769

Lieferung Fr., 27. Nov.

Conrad Electronic

0.12 kW

500 V

400 mA

Stück

Min.: 1

Vielfache: 1

CHF 255.95^*

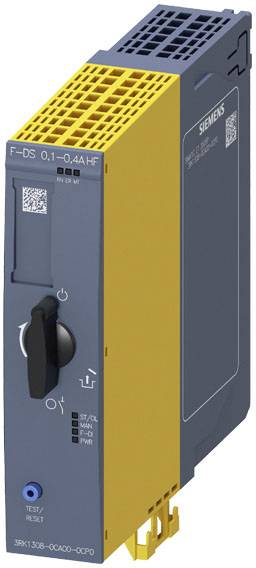

Siemens 3RK1308-0CA00-0CP0 3RK13080CA000CP0 Direktstarter Motorleistung bei 400 V 0.12 kW Motorleistung bei 230 V 0.16 kW 500 V Nennstrom 0.4 A

Bestell-Nr.:2864771

Lieferung Fr., 27. Nov.

Conrad Electronic

0.12 kW

500 V

400 mA

Stück

Min.: 1

Vielfache: 1

CHF 337.95^*

Siemens 3RA2110-4AE18-1AP0 3RA21104AE181AP0 Direktstarter Motorleistung bei 400 V 7.5 kW 690 V Nennstrom 15.5 A

Bestell-Nr.:2263334

Nicht verfügbar

Conrad Electronic

7.5 kW

690 V

15.5 A

Stück

Min.: 1

Vielfache: 1

CHF 205.95^*

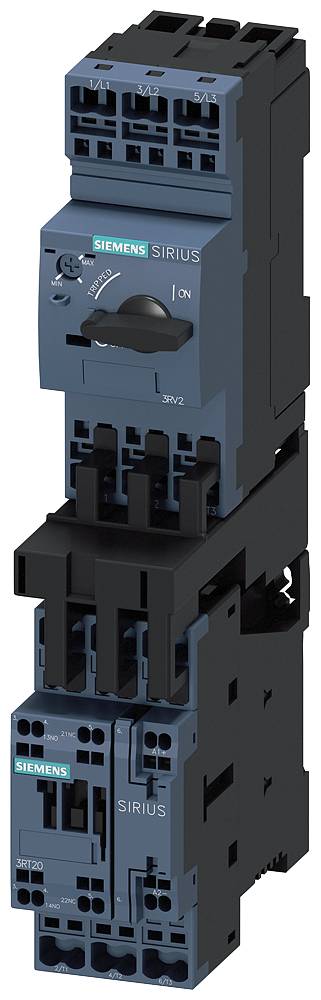

Siemens 3RA2120-1HE24-0BB4 3RA21201HE240BB4 Direktstarter Motorleistung bei 400 V 3 kW 690 V Nennstrom 6.5 A

Bestell-Nr.:2263335

Nicht verfügbar

Conrad Electronic

3 kW

690 V

6.5 A

Stück

Min.: 1

Vielfache: 1

CHF 239.95^*

Siemens 3RA6120-1BP32 3RA61201BP32 Direktstarter Motorleistung bei 400 V 0.37 kW 690 V Nennstrom 1.25 A

Bestell-Nr.:2263339

Nicht verfügbar

Conrad Electronic

0.37 kW

690 V

1.25 A

Stück

Min.: 1

Vielfache: 1

CHF 509.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 2864766 Siemens 3RA6120-1DP32 3RA61201DP32 Direktstarter Motorleistung bei 400 V 5.5 kW 690 V Nennstrom 12.4 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2864766 Siemens 3RA6120-1DP32 3RA61201DP32 Direktstarter Motorleistung bei 400 V 5.5 kW 690 V Nennstrom 12.4 A

Beschreibung

SIRIUS Kompaktabzweig Direktstarter 690 V AC/DC 110...240 V 50...60 Hz 3...12 A IP20 Anschluss Hauptstromkreis: Schraubanschluss Anschluss Hilfsstromkreis: Schraubanschluss Kompaktabzweig SIRIUS 3RA61 zum direkten Starten von Drehstrom-Normmotoren bis 32 A.
Die Geräte vereinen die Funktionen von Leistungsschaltern, Schützen und elektronischen Überlastrelais und verfügen über eine sehr hohe Betriebssicherheit. Eine geringe Varianz vereinfacht die Logistik. Die kompakte Bauweise spart Platz im Schaltschrank. Dank abnehmbarer Klemmen ist ein einfacher Austausch möglich. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).
Die Kompaktabweige sind als Direkt- oder Wendestarter verfügbar und sind mit verschiedenen Einstellbereichen erhältlich. Ausgelegt für AC/DC-Betätigung stehen sie mit Schraub-, Federzuganschluss oder ohne Klemmen zur Verfügung.
Neben der Kommunikationsanbindung mittels AS-Interface stehen als Zubehör das Einspeisesystem 3RA68und Hilfskontakte sowie Klemmen zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
