Name: Siemens 3RA2220-4EB27-0AP0 3RA22204EB270AP0 Verbraucherabzweig Motorleistung bei 400 V 15 kW 690 V Nennstrom 29 A
Brand: Siemens
SKU: 1744491
Availability: BackOrder

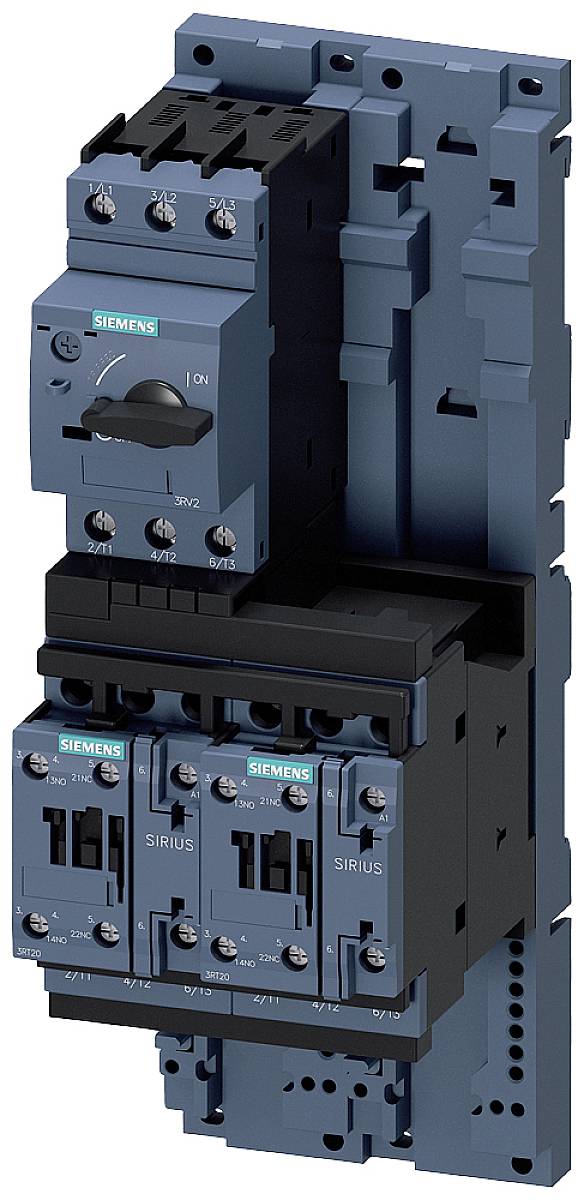

'Industrieschütz-Aggregat bestehend aus einem Schütz und einem Hilfsschalterblock, geeignet für den Einsatz in elektrischen Schaltsystemen.'

Ein Schaltschrank mit geöffneten Türen zeigt elektrische Komponenten. Durch ein Fenster mit Regentropfen ist verschwommen Industriegerät erkennbar.

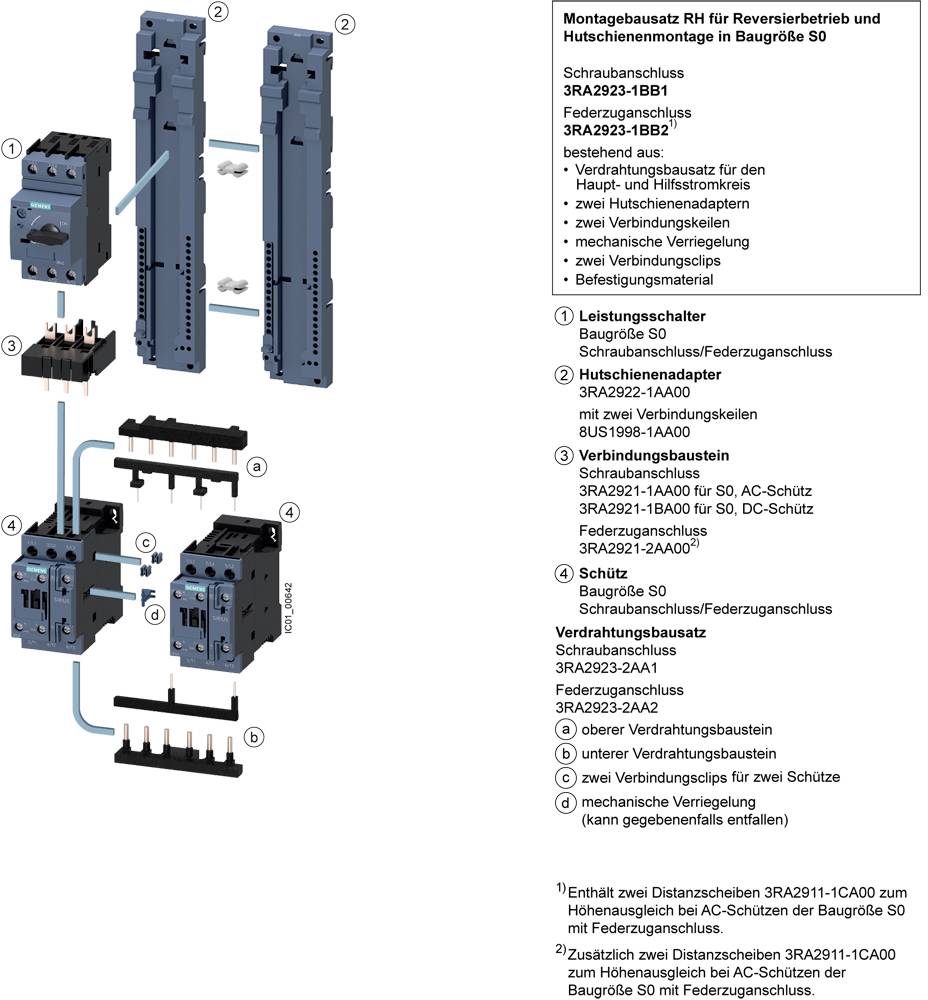

'Montagesatzanleitung mit Schritt-für-Schritt-Diagramm zur Installation von Komponenten für Reversierbetrieb und Schutzschalter in Baugröße S0. Aufzählungsliste zugehöriger Artikelnummern.'

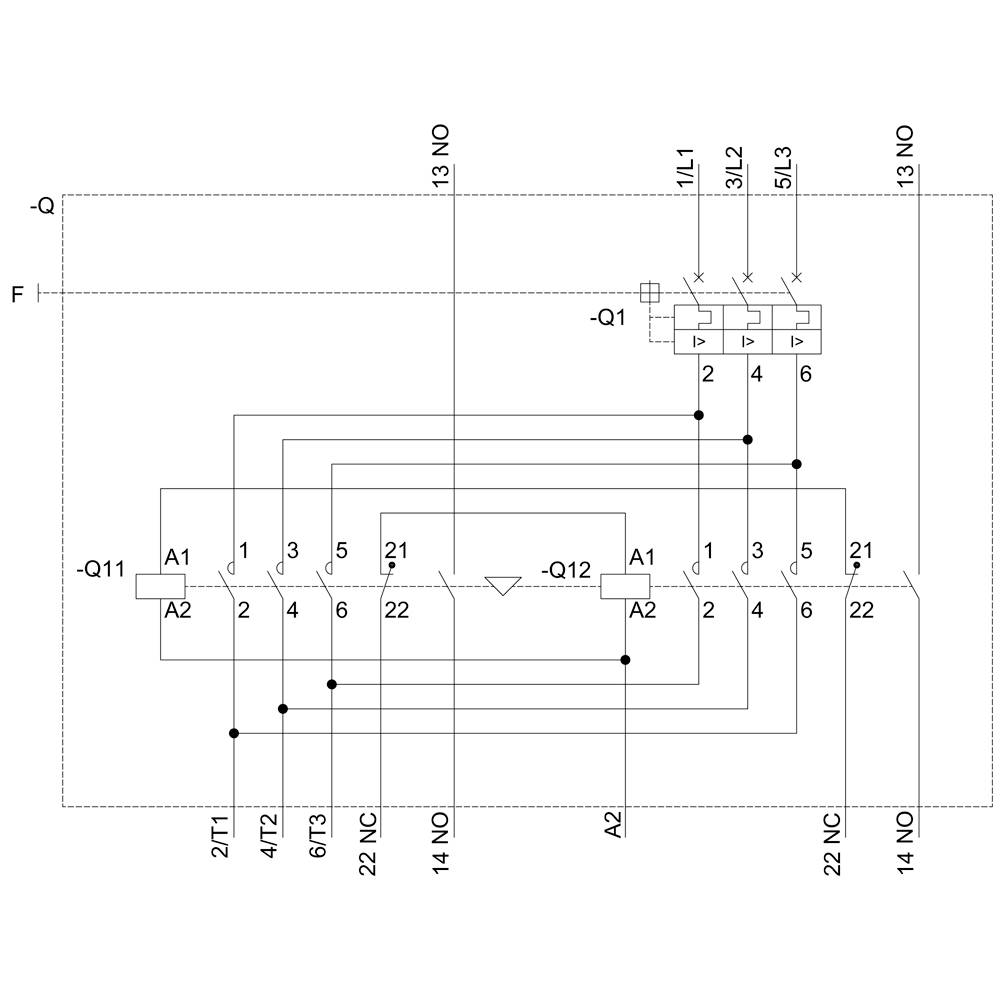

Schaltplan eines elektrischen Systems mit Relais und Schaltern, zeigt Verbindungen und Nummerierungen für verschiedene Komponenten.

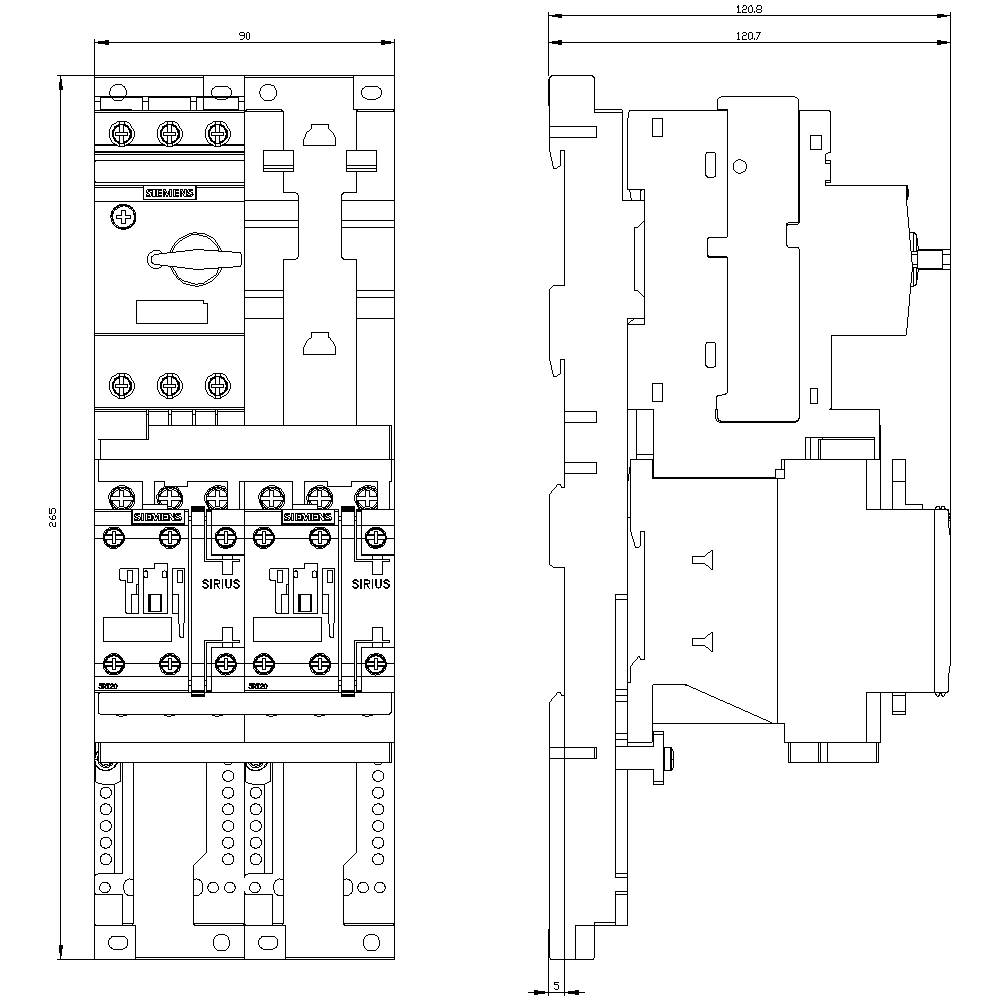

Technische Zeichnung eines elektrischen Schaltgeräts mit detaillierten Maßen und Komponentenansicht. Wichtige Teile und Maße markiert.

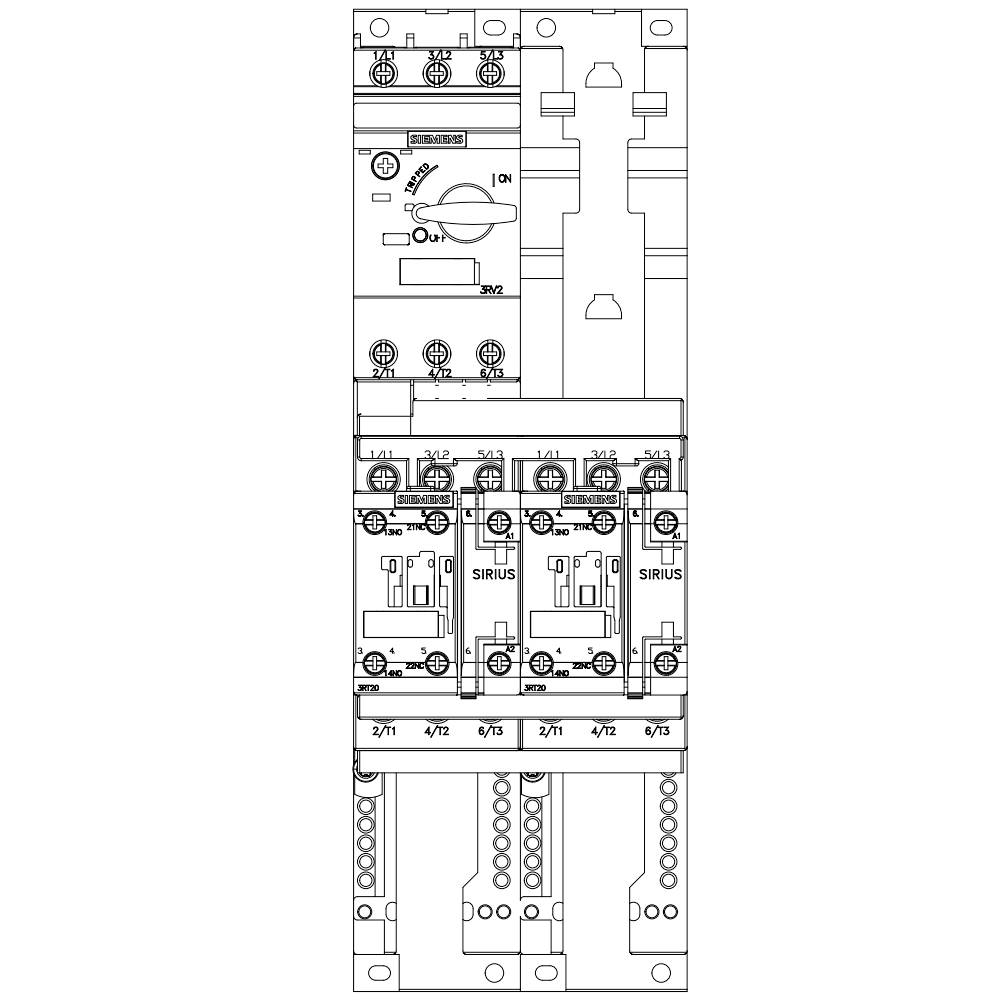

'Elektrischer Schaltplan: SIRIUS Schützmodul, zeigt Verdrahtung und Schaltungskomponenten. Enthält ON-Schalter und spezifische Kontaktbezeichnungen.'

1/6

Abbildung ähnlich

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 544.95 / Stück)

CHF 544.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 60.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Verbraucherabzweig, Wendestarter, S0, 27-32A, AC 230V/50Hz, 150kA

Kombinationsstarter,Kompaktstarter,Motorabgangskombination,Motorstarter,Motorstarterkombination,Verbraucherabzweig,Wendestarter

Technische Daten

Schutzart: IP20
Ausführung des elektrischen Anschlusses: Schraubanschluss
Baugröße des Verbraucherabzweigs: S0
Betriebsfrequenz: 50/60 Hz

Motor-Spannung: 400 V/AC

Produkt-Art: Verbraucherabzweig

Anschluss-Strom: 29 A

Motorleistung bei 400 V: 15 kW

Nennspannung: 690 V

Ausführung: Befestigungsart: auf Adapter für Schraub- und Schnappbefestigung auf Hutschiene 35 mm

Herst.-Teilenr.: 3RA22204EB270AP0

Nennstrom: 29 A

Nennstrom - gerundet: 29 A

Typ: 3RA2220-4EB27-0AP0

Motorleistung bei 230 V/ 400 V: 15 kW

Abm.: (B x H x T) 90 x 265 x 120 mm

Breite: 90 mm

Höhe: 265 mm

Tiefe: 120 mm

Max. Temperatur: +60 °C

Min. Temperatur: -20 °C

: 90

: 265 mm

: 120 mm

: FALSE

: 15 kW

: 1

: 29 A

: 0

: IP20

: CLASS 10

: TRUE

: FALSE

: Schraubanschluss

: Schraubanschluss

: AC

: sonstige

: 29 A

: 60 °C

: 150000

: 150000

: 50000

: sonstige

: Klasse 2

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Motorleistung bei 230 V/ 400 V

Motorleistung bei 400 V

Nennstrom - gerundet

Siemens 3RA2220-1FB24-0AP0 3RA22201FB240AP0 Verbraucherabzweig Motorleistung bei 400 V 1.5 kW 690 V Nennstrom 3.6 A

Bestell-Nr.:1744452

Lieferung Di., 15. Dez.

Conrad Electronic

1.5 kW

3.6 A

Stück

Min.: 1

Vielfache: 1

CHF 319.95^*

Siemens 3RA2220-1FD24-0AP0 3RA22201FD240AP0 Verbraucherabzweig Motorleistung bei 400 V 1.5 kW 690 V Nennstrom 3.6 A

Bestell-Nr.:1744454

Lieferung Fr., 27. Nov.

Conrad Electronic

1.5 kW

3.6 A

Stück

Min.: 1

Vielfache: 1

CHF 365.95^*

Siemens 3RA2220-1GB24-0AP0 3RA22201GB240AP0 Verbraucherabzweig Motorleistung bei 400 V 2.2 kW 690 V Nennstrom 4.9 A

Bestell-Nr.:1699318

Lieferung Fr., 27. Nov.

Conrad Electronic

2.2 kW

4.9 A

Stück

Min.: 1

Vielfache: 1

CHF 319.95^*

Siemens 3RA2220-1GD24-0AP0 3RA22201GD240AP0 Verbraucherabzweig Motorleistung bei 400 V 2.2 kW 690 V Nennstrom 4.9 A

Bestell-Nr.:1744456

Lieferung Fr., 27. Nov.

Conrad Electronic

2.2 kW

4.9 A

Stück

Min.: 1

Vielfache: 1

CHF 365.95^*

Siemens 3RA2220-1HB24-0AP0 3RA22201HB240AP0 Verbraucherabzweig Motorleistung bei 400 V 3 kW 690 V Nennstrom 6.5 A

Bestell-Nr.:1704751

Lieferung Fr., 27. Nov.

Conrad Electronic

3 kW

6.5 A

Stück

Min.: 1

Vielfache: 1

CHF 319.95^*

Siemens 3RA2220-1HD24-0AP0 3RA22201HD240AP0 Verbraucherabzweig Motorleistung bei 400 V 3 kW 690 V Nennstrom 6.5 A

Bestell-Nr.:1744457

Lieferung Fr., 27. Nov.

Conrad Electronic

3 kW

6.5 A

Stück

Min.: 1

Vielfache: 1

CHF 365.95^*

Siemens 3RA2220-1JB24-0AP0 3RA22201JB240AP0 Verbraucherabzweig Motorleistung bei 400 V 0.4 kW 690 V Nennstrom 8.5 A

Bestell-Nr.:1744458

Lieferung Fr., 27. Nov.

Conrad Electronic

0.4 kW

8.5 A

Stück

Min.: 1

Vielfache: 1

CHF 323.95^*

Siemens 3RA2220-1JD24-0AP0 3RA22201JD240AP0 Verbraucherabzweig Motorleistung bei 400 V 0.4 kW 690 V Nennstrom 8.5 A

Bestell-Nr.:1744460

Lieferung Fr., 27. Nov.

Conrad Electronic

0.4 kW

8.5 A

Stück

Min.: 1

Vielfache: 1

CHF 369.95^*

Siemens 3RA2220-1KB24-0AP0 3RA22201KB240AP0 Verbraucherabzweig Motorleistung bei 400 V 5.5 kW 690 V Nennstrom 11.5 A

Bestell-Nr.:1699319

Lieferung Fr., 27. Nov.

Conrad Electronic

5.5 kW

11.5 A

Stück

Min.: 1

Vielfache: 1

CHF 323.95^*

Siemens 3RA2220-1KD24-0AP0 3RA22201KD240AP0 Verbraucherabzweig Motorleistung bei 400 V 5.5 kW 690 V Nennstrom 11.5 A

Bestell-Nr.:1744462

Lieferung Fr., 27. Nov.

Conrad Electronic

5.5 kW

11.5 A

Stück

Min.: 1

Vielfache: 1

CHF 369.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1744491 Siemens 3RA2220-4EB27-0AP0 3RA22204EB270AP0 Verbraucherabzweig Motorleistung bei 400 V 15 kW 690 V Nennstrom 29 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1744491 Siemens 3RA2220-4EB27-0AP0 3RA22204EB270AP0 Verbraucherabzweig Motorleistung bei 400 V 15 kW 690 V Nennstrom 29 A

Beschreibung

Verbraucherabzweig sicherungslos, Reversierbetrieb AC 400 V, Baugröße S0 27,0...32,0 A AC 230 V Schraubanschluss für Hutschienenmontage mit Hutschienenadapter (erfüllt auch Zuordnungsart 1) Zuordnungsart 2, Iq = 150 kA 1S+1Ö (Schütz) Wendestarter SIRIUS 3RA22 zum Schützen und Starten von Motoren.
Der Wendestarter 3RA22 ist eine geprüfte und werkseitig vormontierte Kombination aus einem Leistungsschalter 3RV2 und zwei Schützen 3RT2, die bereits fertig verdrahtet sowie mechanisch und elektrisch verbunden sind. Sie sind klimafest, weltweit zugelassen (z. B. IEC und UL/CSA) und IE3/IE4 ready.
Die Verbraucherabzweige 3RA2 sind mit AC- und DC-Betätigung in den Baugrößen S00, S0 und S2 mit Einstellbereichen von 0,14 bis 65 A erhältlich. Siewerden in Schraub- und Federzuganschlusstechnik für Montage auf Hutschiene, Schraubbefestigung und Montage auf 60-mm-Sammelschiene angeboten. Darüber hinaus bieten wir über 40.000 weitere geprüfte Kombinationen aus Einzelgeräten zum Schützen, Schalten und Starten verschiedenster Anwendungen bis 630 A an.
Das gesamte Zubehör der Leistungsschalter 3RV2 und Schütze 3RT2 ist einheitlich für alle Baugrößen und kann auch für die Verbraucherabzweige verwendet werden. Das optionale Einspeisesystem SIRIUS 3RV29 (für S00 und S0) reduziert den Verdrahtungsaufwand erheblich.
Die Verbraucherabzweige 3RA22 lösen die bewährte Baureihe 3RA12 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
