Name: Siemens 3RA2150-4JA37-0NB3 3RA21504JA370NB3 Verbraucherabzweig Motorleistung bei 400 V 30 kW 690 V Nennstrom 65 A
Brand: Siemens
SKU: 1742181
Availability: BackOrder

Ein elektrischer Schütz, vertikal montiert, mit schwarzem und grauem Gehäuse. Hauptsächlich zur Steuerung von Hochspannungsgeräten verwendet.

Ein Schaltschrank mit offenen Türen zeigt elektrische Komponenten, während durch ein Fenster eine verregnete industrielle Umgebung sichtbar ist.

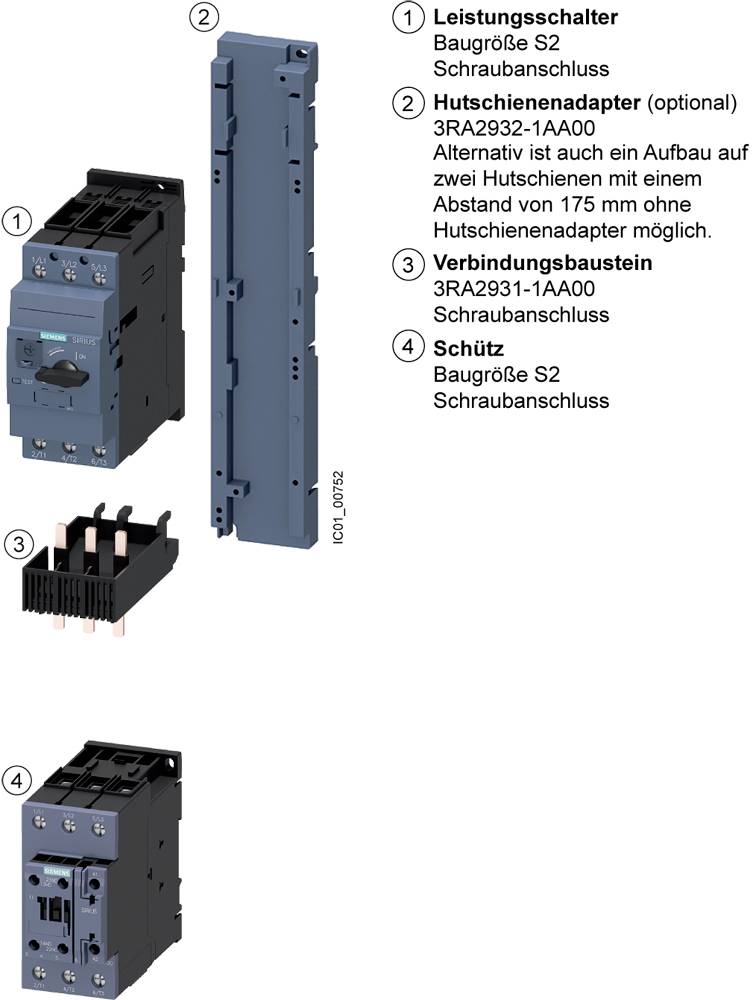

'Leistungsschalter' mit Schraubanschluss, 'Hutschienenadapter', 'Verbindungsbaustein', 'Schütz'. Darstellung elektrischer Bauteile.

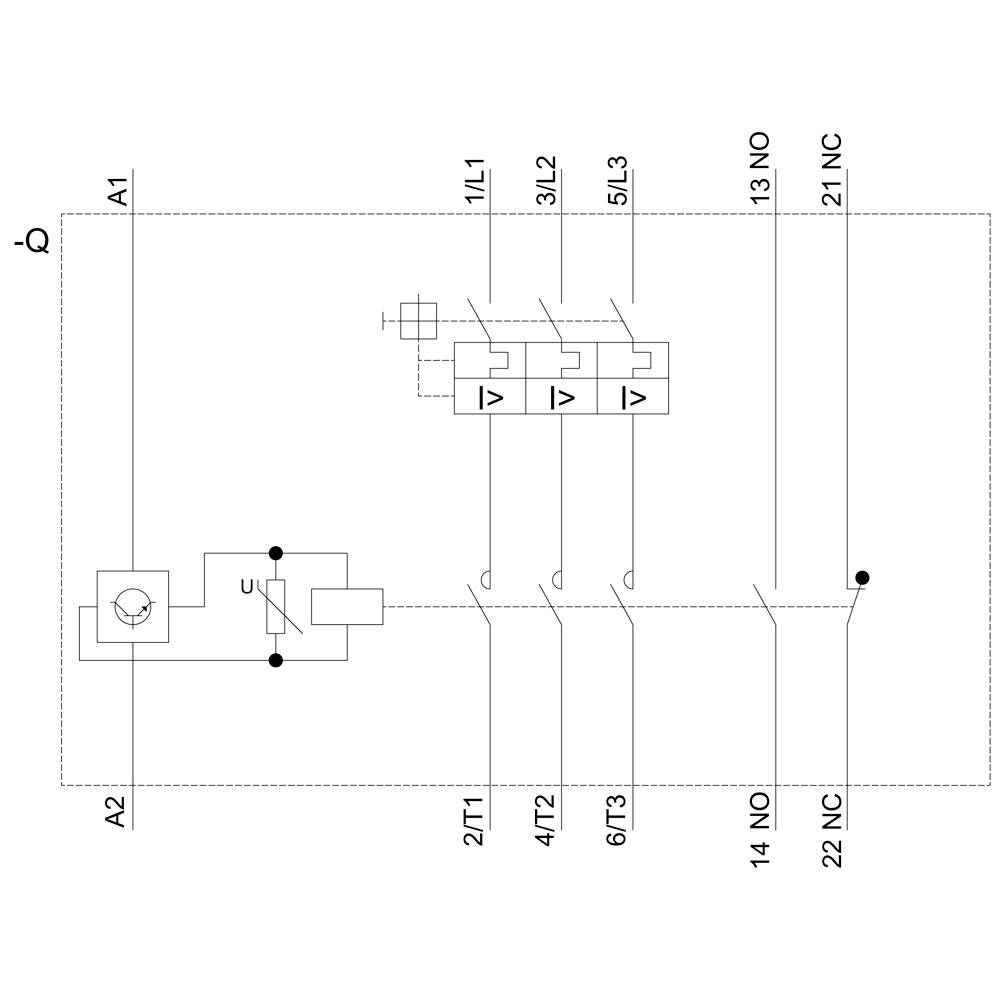

'Schütz Schaltplan: Motorsteuerkreis mit Spule, Relais und Kontakten. A1, A2 sind Spuleingänge. L1, L2, L3 Phasenanschlüsse, T1-T3 sind Ausgänge.'

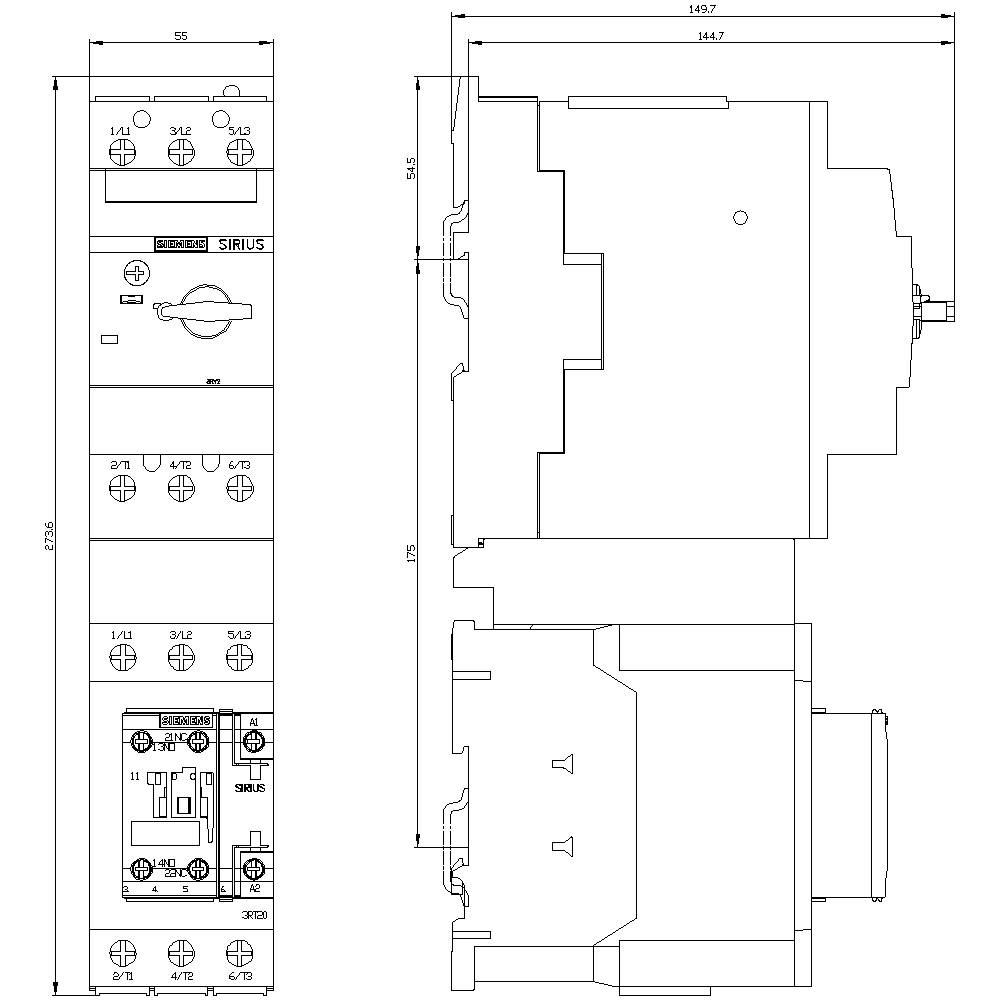

Frontale und seitliche technische Zeichnung eines elektrischen Schaltgeräts der Marke Siemens Sirius, zeigt Maße und Anschlüsse.

1/5

Abbildung ähnlich

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 699.95 / Stück)

CHF 699.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 60.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Schutzart: IP20
Ausführung des elektrischen Anschlusses: Schraubanschluss
Baugröße des Verbraucherabzweigs: S2
Betriebsfrequenz: 50/60 Hz

Motor-Spannung: 400 V/AC

Produkt-Art: Verbraucherabzweig

Anschluss-Strom: 65 A

Motorleistung bei 400 V: 30 kW

Nennspannung: 690 V

Ausführung: Befestigungsart: Schraub- und Schnappbefestigung auf 2 Hutschienen 35 mm

Herst.-Teilenr.: 3RA21504JA370NB3

Nennstrom: 65 A

Nennstrom - gerundet: 65 A

Typ: 3RA2150-4JA37-0NB3

Motorleistung bei 230 V/ 400 V: 30 kW

Abm.: (B x H x T) 55 x 274 x 150 mm

Anschluss: Schraubklemme

Breite: 55 mm

Höhe: 274 mm

Tiefe: 150 mm

Max. Temperatur: +60 °C

Min. Temperatur: -20 °C

: 55

: 274 mm

: 150 mm

: FALSE

: 30 kW

: 1

: 65 A

: 0

: IP20

: CLASS 10

: TRUE

: FALSE

: Schraubanschluss

: Schraubanschluss

: AC/DC

: sonstige

: 65 A

: 60 °C

: 150000

: 150000

: 30000

: sonstige

: Klasse 2

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Motorleistung bei 230 V/ 400 V

Motorleistung bei 400 V

Nennstrom - gerundet

Siemens 3RA2150-4JA37-0NB3 3RA21504JA370NB3 Verbraucherabzweig Motorleistung bei 400 V 30 kW 690 V Nennstrom 65 A

Bestell-Nr.:1742181

Lieferung Fr., 27. Nov.

Conrad Electronic

Dieser Artikel

30 kW

65 A

Stück

Min.: 1

Vielfache: 1

CHF 699.95^*

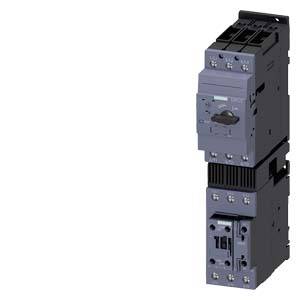

Siemens 3RA2130-4EA35-0NB3 3RA21304EA350NB3 Verbraucherabzweig Motorleistung bei 400 V 15 kW 690 V Nennstrom 29 A

Bestell-Nr.:1742169

Lieferung Fr., 27. Nov.

Conrad Electronic

15 kW

29 A

Stück

Min.: 1

Vielfache: 1

CHF 393.95^*

Siemens 3RA2130-4JA37-0NB3 3RA21304JA370NB3 Verbraucherabzweig Motorleistung bei 400 V 30 kW 690 V Nennstrom 55 A

Bestell-Nr.:1742170

Lieferung Fr., 27. Nov.

Conrad Electronic

30 kW

55 A

Stück

Min.: 1

Vielfache: 1

CHF 589.95^*

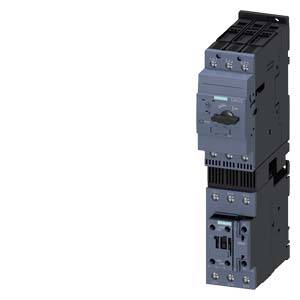

Siemens 3RA2130-4KA38-0NB3 3RA21304KA380NB3 Verbraucherabzweig Motorleistung bei 400 V 37 kW 690 V Nennstrom 65 A

Bestell-Nr.:1742172

Lieferung Fr., 27. Nov.

Conrad Electronic

37 kW

65 A

Stück

Min.: 1

Vielfache: 1

CHF 629.95^*

Siemens 3RA2130-4PA35-0NB3 3RA21304PA350NB3 Verbraucherabzweig Motorleistung bei 400 V 18.5 kW 690 V Nennstrom 35 A

Bestell-Nr.:1702890

Lieferung Fr., 27. Nov.

Conrad Electronic

18.5 kW

35 A

Stück

Min.: 1

Vielfache: 1

CHF 397.95^*

Siemens 3RA2130-4UA35-0NB3 3RA21304UA350NB3 Verbraucherabzweig Motorleistung bei 400 V 18.5 kW 690 V Nennstrom 35 A

Bestell-Nr.:1751358

Lieferung Fr., 27. Nov.

Conrad Electronic

18.5 kW

35 A

Stück

Min.: 1

Vielfache: 1

CHF 415.95^*

Siemens 3RA2130-4VA36-0NB3 3RA21304VA360NB3 Verbraucherabzweig Motorleistung bei 400 V 22 kW 690 V Nennstrom 41 A

Bestell-Nr.:1748485

Lieferung Fr., 27. Nov.

Conrad Electronic

22 kW

41 A

Stück

Min.: 1

Vielfache: 1

CHF 485.95^*

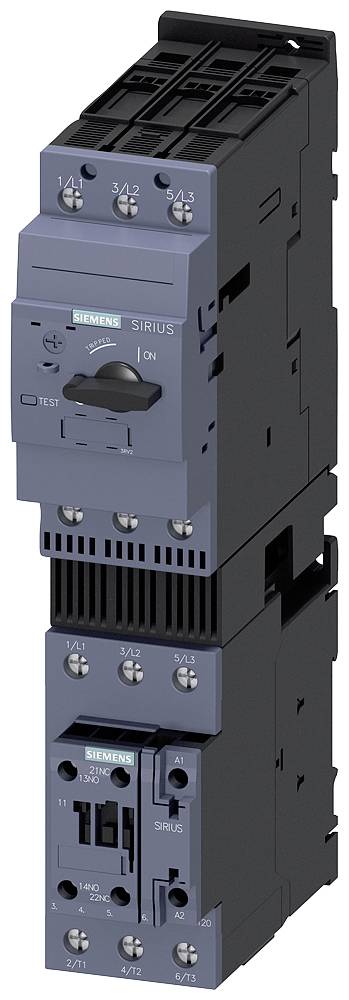

Siemens 3RA2130-4WA36-0NB3 3RA21304WA360NB3 Verbraucherabzweig Motorleistung bei 400 V 22 kW 690 V Nennstrom 41 A

Bestell-Nr.:1742176

Lieferung Fr., 27. Nov.

Conrad Electronic

22 kW

41 A

Stück

Min.: 1

Vielfache: 1

CHF 495.95^*

Siemens 3RA2130-4XA37-0NB3 3RA21304XA370NB3 Verbraucherabzweig Motorleistung bei 400 V 30 kW 690 V Nennstrom 55 A

Bestell-Nr.:1742178

Lieferung Fr., 27. Nov.

Conrad Electronic

30 kW

55 A

Stück

Min.: 1

Vielfache: 1

CHF 589.95^*

Siemens 3RA2150-4EA35-0NB3 3RA21504EA350NB3 Verbraucherabzweig Motorleistung bei 400 V 18.5 kW 690 V Nennstrom 32 A

Bestell-Nr.:1742180

Lieferung Fr., 27. Nov.

Conrad Electronic

18.5 kW

32 A

Stück

Min.: 1

Vielfache: 1

CHF 471.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1742181 Siemens 3RA2150-4JA37-0NB3 3RA21504JA370NB3 Verbraucherabzweig Motorleistung bei 400 V 30 kW 690 V Nennstrom 65 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1742181 Siemens 3RA2150-4JA37-0NB3 3RA21504JA370NB3 Verbraucherabzweig Motorleistung bei 400 V 30 kW 690 V Nennstrom 65 A

Beschreibung

Verbraucherabzweig sicherungslos, Direktanlauf AC 400 V, Baugröße S2 54...65 A AC/DC 20 ... 33 V Schraubanschluss für Hutschienenmontage (erfüllt auch Zuordnungsart 1) Zuordnungsart 2, Iq = 150 kA 1S+1Ö (Schütz) mit Beschaltung (integriert) Direktstarter SIRIUS 3RA21 zum Schützen und Starten von Motoren.
Der Direktstarter 3RA21 ist eine geprüfte und werkseitig vormontierte Kombination aus einem Leistungsschalter 3RV2 und einem Schütz 3RT2, die bereits fertig verdrahtet sowie mechanisch und elektrisch verbunden sind. Sie sind klimafest, weltweit zugelassen (z. B. IEC und UL/CSA) und IE3/IE4 ready.
Die Verbraucherabzweige 3RA2 sind mit AC- und DC-Betätigung in den Baugrößen S00, S0 und S2 mit Einstellbereichen von 0,14 bis 65 A erhältlich. Sie werden in Schraub- und Federzuganschlusstechnik für Montage auf Hutschiene, Schraubbefestigung und Montage auf 60-mm-Sammelschiene angeboten. Darüber hinaus bieten wir über 40.000 weitere geprüfte Kombinationen aus Einzelgeräten zum Schützen, Schalten und Starten verschiedenster Anwendungen bis 630 A an.
Das gesamte Zubehör der Leistungsschalter 3RV2 und Schütze 3RT2 ist einheitlich für alle Baugrößen und kann auch für die Verbraucherabzweige verwendet werden. Das optionale Einspeisesystem SIRIUS 3RV29 (für S00 und S0) reduziert den Verdrahtungsaufwand erheblich.
Die Verbraucherabzweige 3RA21 lösen die bewährte Baureihe 3RA11 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
