Name: Siemens 3RA2120-4NH27-0AP0 3RA21204NH270AP0 Verbraucherabzweig Motorleistung bei 400 V 15 kW 690 V Nennstrom 28 A
Brand: Siemens
SKU: 1748484
Availability: BackOrder

Ein schwarzer Schaltschütz mit mehreren Anschlüssen, montiert auf einer weißen Schiene, wird schräg von der Seite betrachtet.

Ein offener Schaltschrank mit elektronischen Komponenten neben einem verschneiten Fenster, vor einer industriellen Maschinenlandschaft.

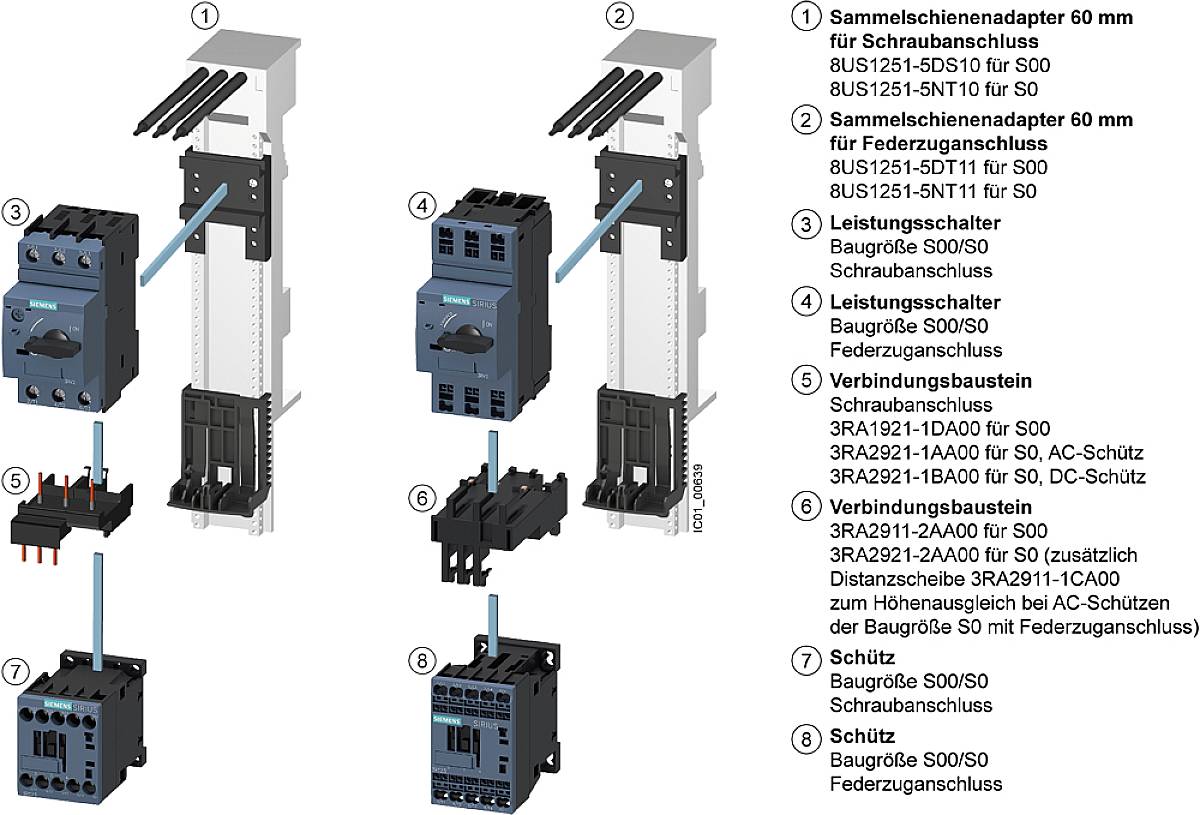

'Übersicht über elektrische Bauteile für Schaltschrankinstallation, inkl. Sammelschienenadapter, Leistungsschalter und Schütze.'

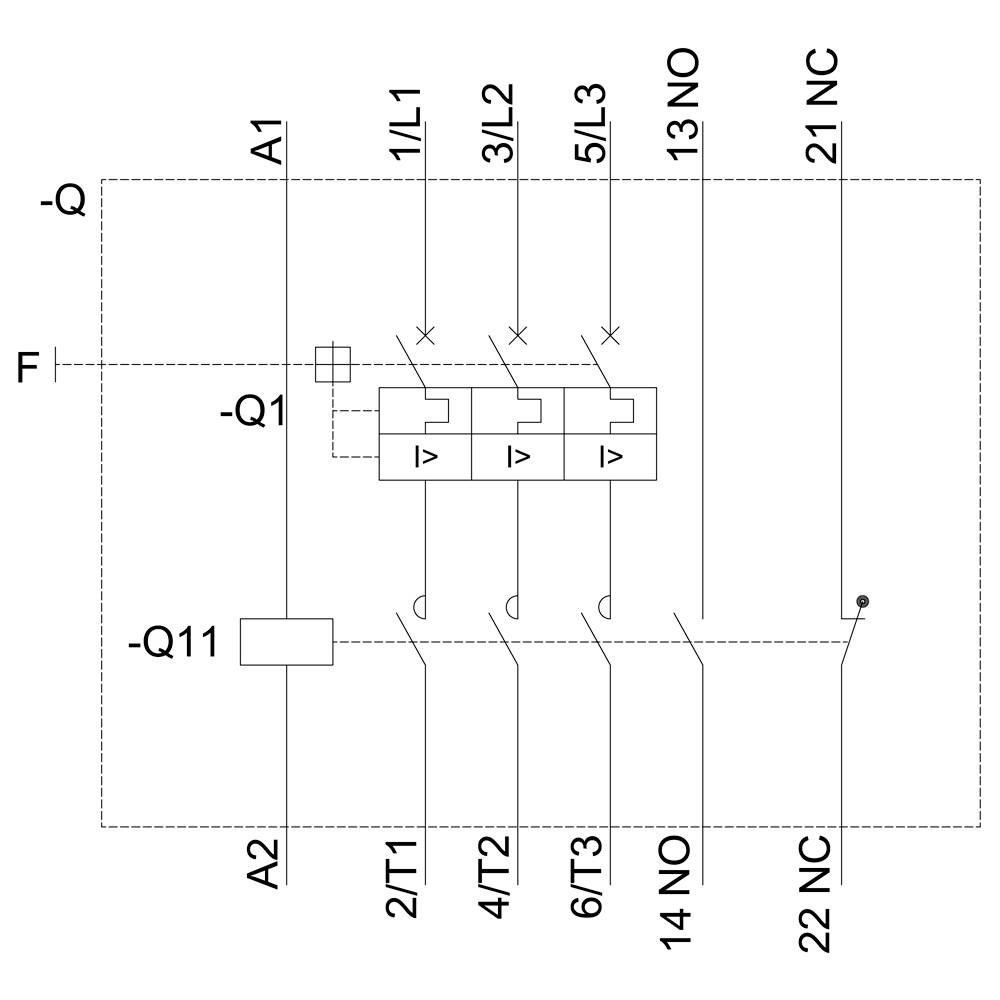

Schaltplan eines Schützschaltgeräts mit Bezeichnungen: A1, A2, Q1, Q11, 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 13 NO, 14 NO, 21 NC, 22 NC.

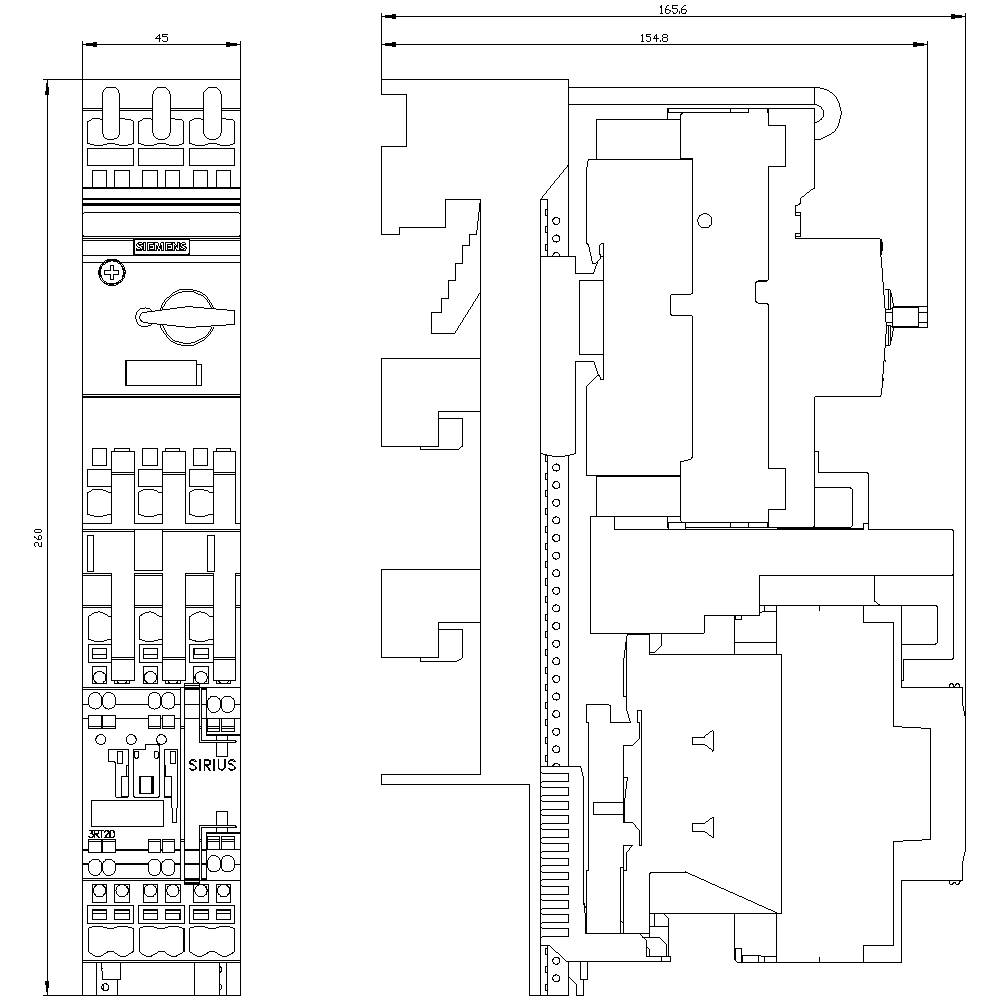

'Technische Zeichnung einer Schaltanlage: Maße angegeben in Millimetern, zeigt detaillierte Anordnung von Sicherungen und Schaltern.'

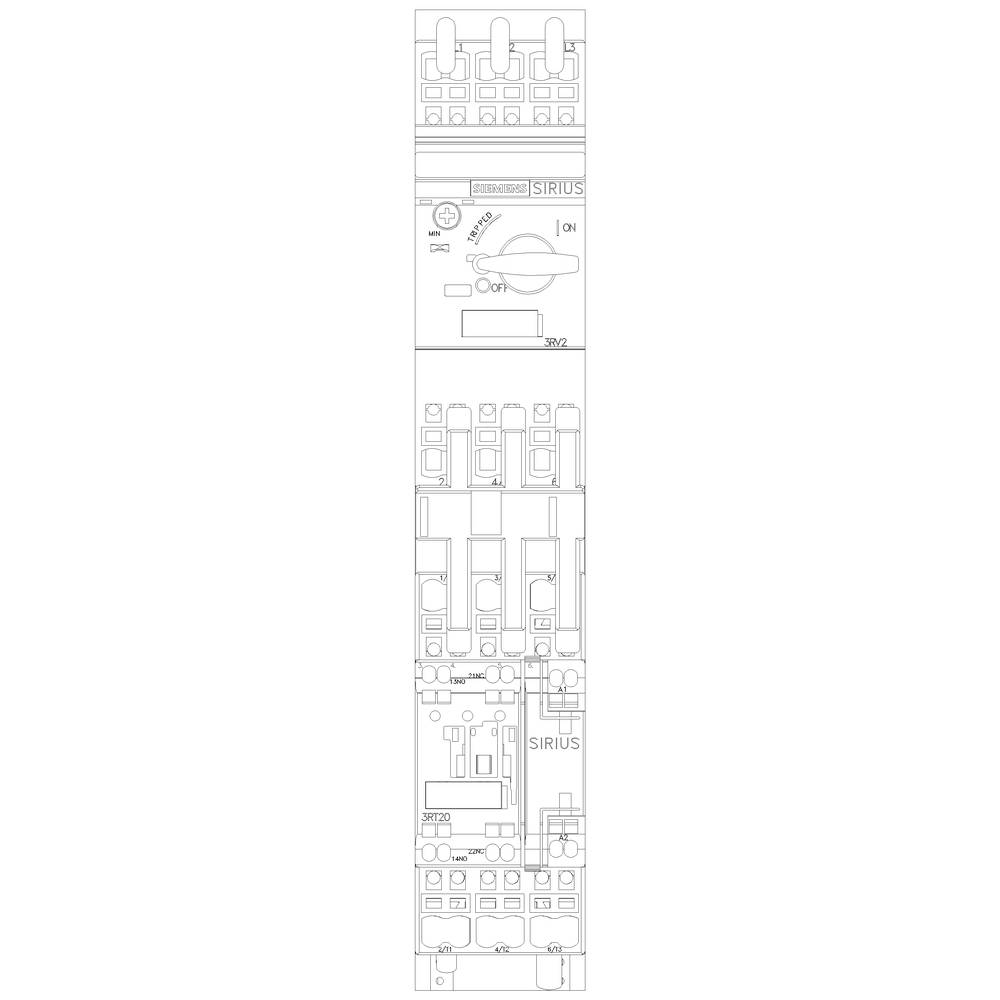

Technische Zeichnung eines elektrischen Schaltschrank-Layouts mit diversen Schaltern, Sicherungen und Verdrahtungen, von oben nach unten angeordnet.

1/6

Abbildung ähnlich

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 393.95 / Stück)

CHF 393.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Schutzart: IP20
Ausführung des elektrischen Anschlusses: Federzuganschluss
Baugröße des Verbraucherabzweigs: S0
Betriebsfrequenz: 50/60 Hz

Motor-Spannung: 400 V

Produkt-Art: Verbraucherabzweig

Anschluss-Strom: 28 A

Motorleistung bei 400 V: 15 kW

Nennspannung: 690 V

Ausführung: Befestigungsart: Zum Aufschnappen auf Sammelschienensystem 60 mm

Herst.-Teilenr.: 3RA21204NH270AP0

Nennstrom: 28 A

Nennstrom - gerundet: 28 A

Typ: 3RA2120-4NH27-0AP0

Motorleistung bei 230 V/ 400 V: 15 kW

Abm.: (B x H x T) 45 x 260 x 165 mm

Anschluss: Federzuganschluss

Breite: 45 mm

Höhe: 260 mm

Tiefe: 165 mm

Max. Temperatur: +60 °C

Min. Temperatur: -20 °C

: 45

: 260 mm

: 165 mm

: FALSE

: 15 kW

: 1

: 28 A

: 0

: IP20

: CLASS 10

: TRUE

: FALSE

: Federzuganschluss

: Federzuganschluss

: AC

: sonstige

: 28 A

: 60 °C

: 150000

: 150000

: 50000

: sonstige

: Klasse 2

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Motorleistung bei 230 V/ 400 V

Motorleistung bei 400 V

Nennstrom - gerundet

Siemens 3RA2120-4NH27-0AP0 3RA21204NH270AP0 Verbraucherabzweig Motorleistung bei 400 V 15 kW 690 V Nennstrom 28 A

Bestell-Nr.:1748484

Lieferung Fr., 27. Nov.

Conrad Electronic

Dieser Artikel

15 kW

28 A

Stück

Min.: 1

Vielfache: 1

CHF 393.95^*

Siemens 3RA2120-4NA27-0AP0 3RA21204NA270AP0 Verbraucherabzweig Motorleistung bei 400 V 15 kW 690 V Nennstrom 28 A

Bestell-Nr.:1742162

Lieferung Fr., 27. Nov.

Conrad Electronic

15 kW

28 A

Stück

Min.: 1

Vielfache: 1

CHF 347.95^*

Siemens 3RA2120-4ND27-0AP0 3RA21204ND270AP0 Verbraucherabzweig Motorleistung bei 400 V 15 kW 690 V Nennstrom 28 A

Bestell-Nr.:1742164

Lieferung Fr., 27. Nov.

Conrad Electronic

15 kW

28 A

Stück

Min.: 1

Vielfache: 1

CHF 387.95^*

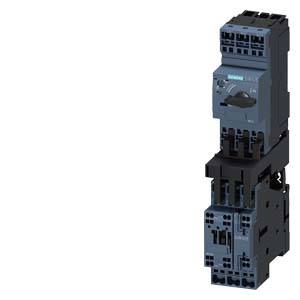

Siemens 3RA2120-4NE27-0AP0 3RA21204NE270AP0 Verbraucherabzweig Motorleistung bei 400 V 15 kW 690 V Nennstrom 28 A

Bestell-Nr.:1742166

Lieferung Fr., 27. Nov.

Conrad Electronic

15 kW

28 A

Stück

Min.: 1

Vielfache: 1

CHF 351.95^*

Siemens 3RA2130-4EA35-0AP0 3RA21304EA350AP0 Verbraucherabzweig Motorleistung bei 400 V 15 kW 690 V Nennstrom 29 A

Bestell-Nr.:1702888

Lieferung Fr., 27. Nov.

Conrad Electronic

15 kW

29 A

Stück

Min.: 1

Vielfache: 1

CHF 329.95^*

Siemens 3RA2130-4JA37-0AP0 3RA21304JA370AP0 Verbraucherabzweig Motorleistung bei 400 V 30 kW 690 V Nennstrom 55 A

Bestell-Nr.:1702889

Lieferung Fr., 27. Nov.

Conrad Electronic

30 kW

55 A

Stück

Min.: 1

Vielfache: 1

CHF 477.95^*

Siemens 3RA2130-4KA38-0AP0 3RA21304KA380AP0 Verbraucherabzweig Motorleistung bei 400 V 37 kW 690 V Nennstrom 65 A

Bestell-Nr.:1742171

Lieferung Fr., 27. Nov.

Conrad Electronic

37 kW

65 A

Stück

Min.: 1

Vielfache: 1

CHF 529.95^*

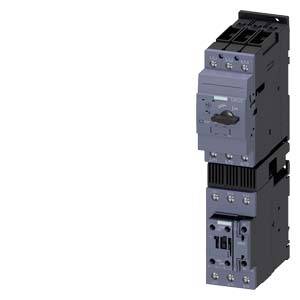

Siemens 3RA2130-4PA35-0AP0 3RA21304PA350AP0 Verbraucherabzweig Motorleistung bei 400 V 18.5 kW 690 V Nennstrom 35 A

Bestell-Nr.:1742173

Lieferung Fr., 27. Nov.

Conrad Electronic

18.5 kW

35 A

Stück

Min.: 1

Vielfache: 1

CHF 337.95^*

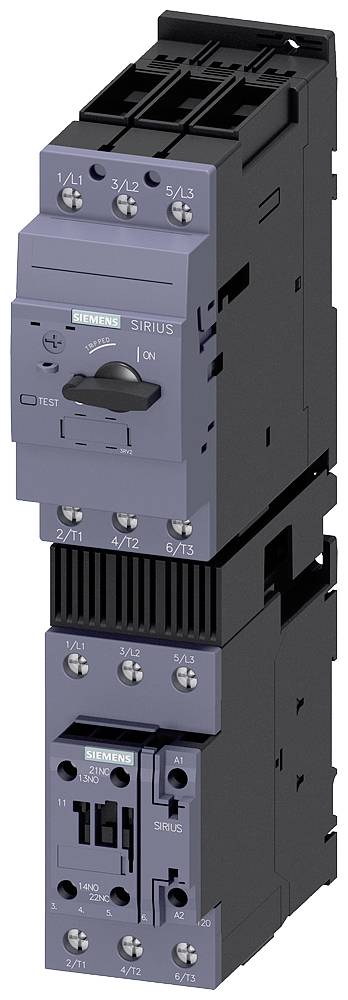

Siemens 3RA2130-4UA35-0AP0 3RA21304UA350AP0 Verbraucherabzweig Motorleistung bei 400 V 18.5 kW 690 V Nennstrom 35 A

Bestell-Nr.:1742174

Lieferung Fr., 27. Nov.

Conrad Electronic

18.5 kW

35 A

Stück

Min.: 1

Vielfache: 1

CHF 351.95^*

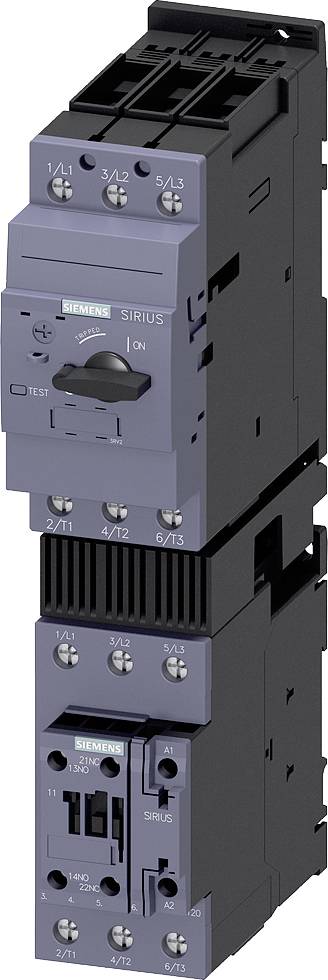

Siemens 3RA2130-4VA36-0AP0 3RA21304VA360AP0 Verbraucherabzweig Motorleistung bei 400 V 22 kW 690 V Nennstrom 41 A

Bestell-Nr.:1742175

Lieferung Fr., 27. Nov.

Conrad Electronic

22 kW

41 A

Stück

Min.: 1

Vielfache: 1

CHF 407.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1748484 Siemens 3RA2120-4NH27-0AP0 3RA21204NH270AP0 Verbraucherabzweig Motorleistung bei 400 V 15 kW 690 V Nennstrom 28 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1748484 Siemens 3RA2120-4NH27-0AP0 3RA21204NH270AP0 Verbraucherabzweig Motorleistung bei 400 V 15 kW 690 V Nennstrom 28 A

Beschreibung

Verbraucherabzweig sicherungslos, Direktanlauf AC 400 V, Baugröße S0 23,0...28,0 A AC 230 V Federzuganschluss für 60 mm Sammelschienensysteme (erfüllt auch Zuordnungsart 1) Zuordnungsart 2, Iq = 150 kA 1S+1Ö (Schütz) Direktstarter SIRIUS 3RA21 zum Schützen und Starten von Motoren.
Der Direktstarter 3RA21 ist eine geprüfte und werkseitig vormontierte Kombination aus einem Leistungsschalter 3RV2 und einem Schütz 3RT2, die bereits fertig verdrahtet sowie mechanisch und elektrisch verbunden sind. Sie sind klimafest, weltweit zugelassen (z. B. IEC und UL/CSA) und IE3/IE4 ready.
Die Verbraucherabzweige 3RA2 sind mit AC- und DC-Betätigung in den Baugrößen S00, S0 und S2 mit Einstellbereichen von 0,14 bis 65 A erhältlich. Sie werden in Schraub- und Federzuganschlusstechnik für Montage auf Hutschiene, Schraubbefestigung und Montage auf 60-mm-Sammelschiene angeboten. Darüber hinaus bieten wir über 40.000 weitere geprüfte Kombinationen aus Einzelgeräten zum Schützen, Schalten und Starten verschiedenster Anwendungen bis 630 A an.
Das gesamte Zubehör der Leistungsschalter 3RV2 und Schütze 3RT2 ist einheitlich für alle Baugrößen und kann auch für die Verbraucherabzweige verwendet werden. Das optionale Einspeisesystem SIRIUS 3RV29 (für S00 und S0) reduziert den Verdrahtungsaufwand erheblich.
Die Verbraucherabzweige 3RA21 lösen die bewährte Baureihe 3RA11 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
