Name: Siemens 3RA2120-4ED27-0AP0 3RA21204ED270AP0 Verbraucherabzweig Motorleistung bei 400 V 15 kW 690 V Nennstrom 29 A
Brand: Siemens
SKU: 1742157
Availability: BackOrder

'Ein elektrischer Leistungsschalter mit mehreren Kabelverbindungen, vertikal montiert auf einer Metallhalterung an einer Wand.'

Bild eines offenen Schaltschrankes neben einem Fenster mit Regentröpfchen. Innenansicht einer Fabrik mit Maschinen im Hintergrund.

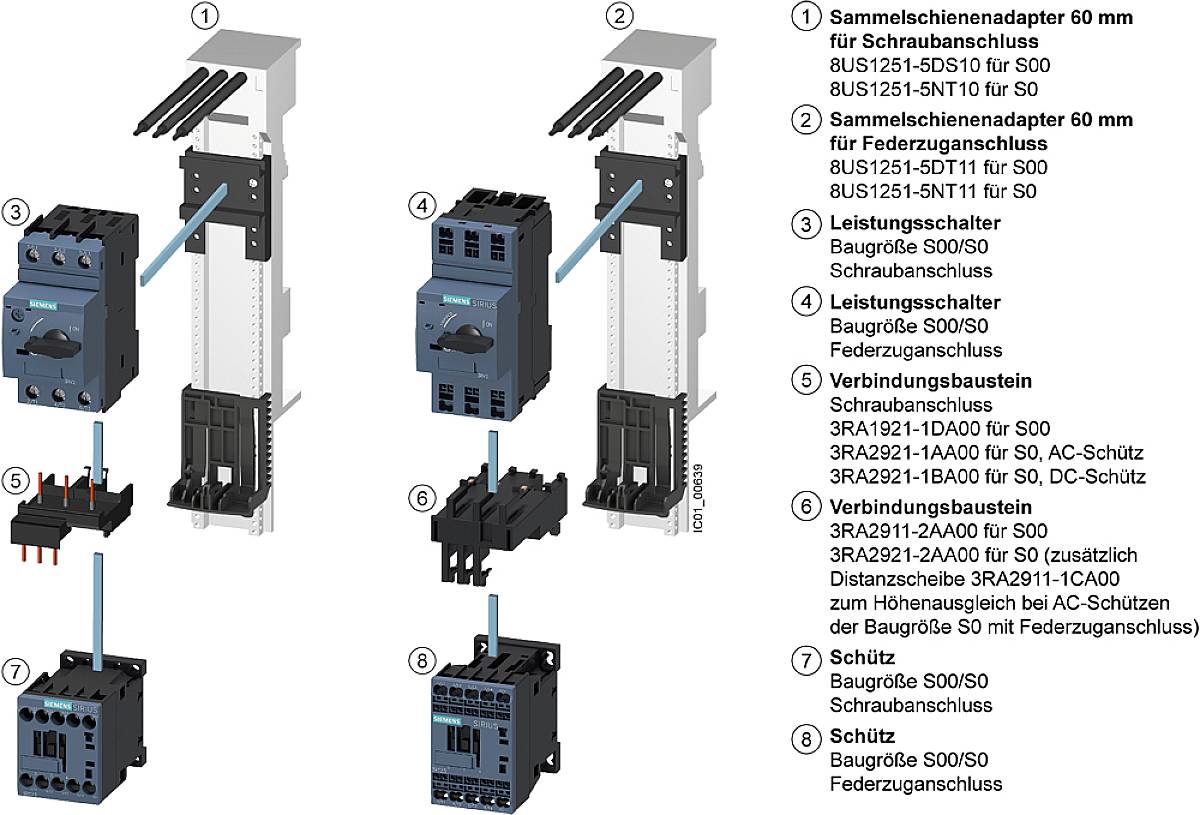

'Grafik zeigt Montageanleitung von Schienenadaptern und Leistungsschaltern. Beschriftete Bauteile und deren Reihenfolge dargestellt.'

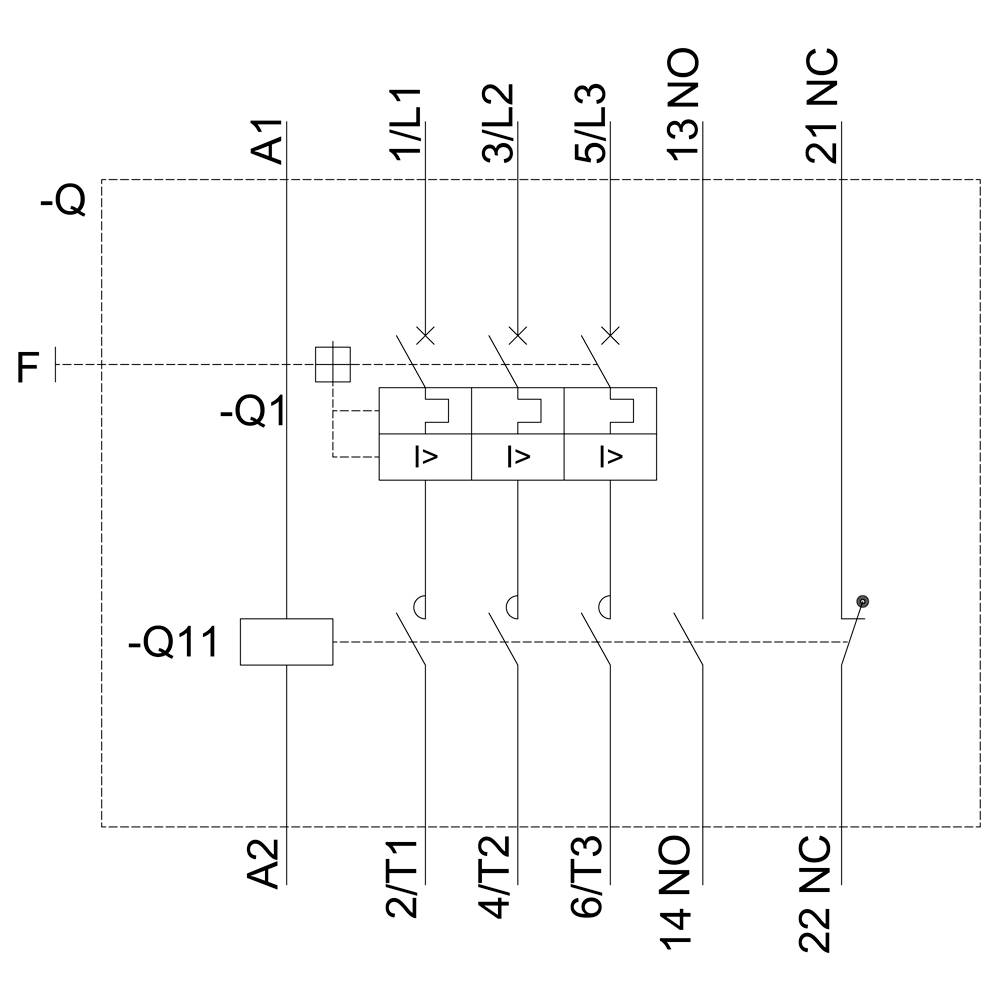

Schaltplan eines elektrischen Systems mit mehreren Leitungen und Schaltern. Hauptkomponenten: Q1, Q11, L1, L2, L3 sowie Anschlüsse A1 und A2.

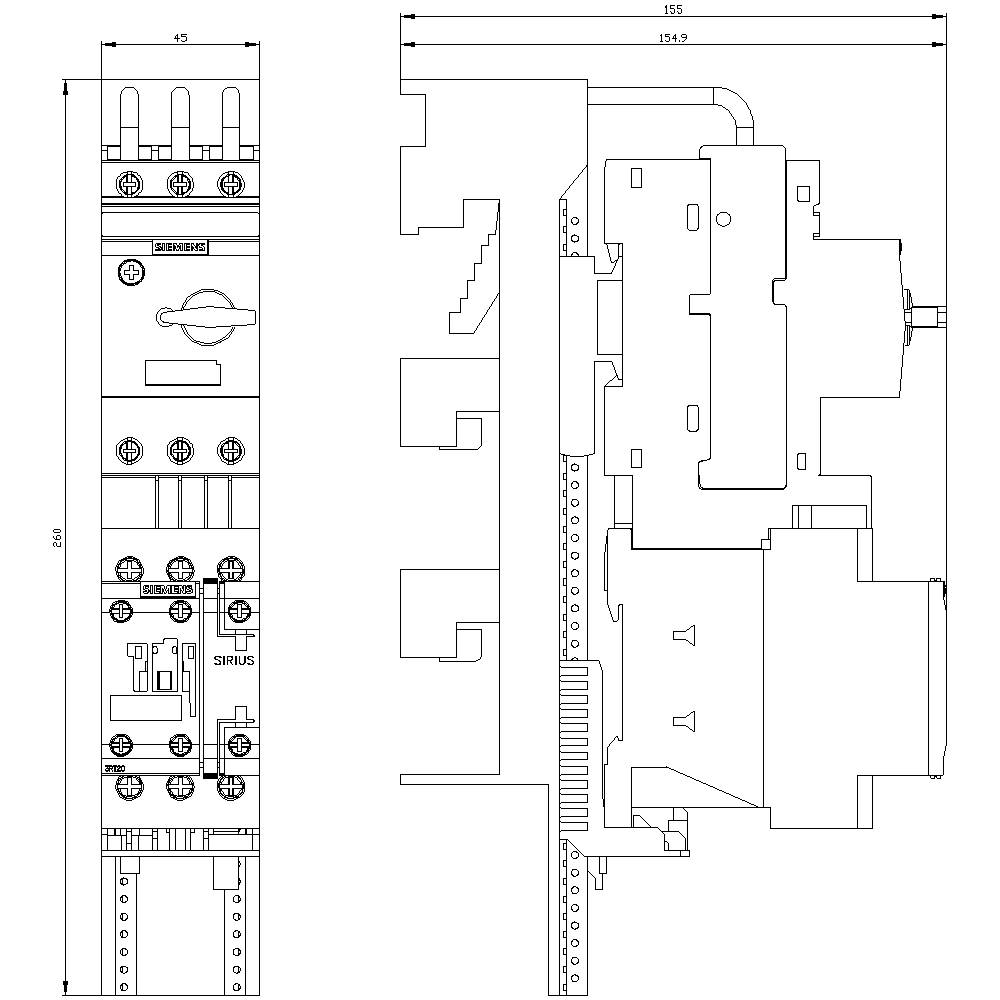

Technische Zeichnung eines elektrischen Schaltgeräts mit Maßangaben. Zeigt die Vorder- und Seitenansicht eines Schaltelements.

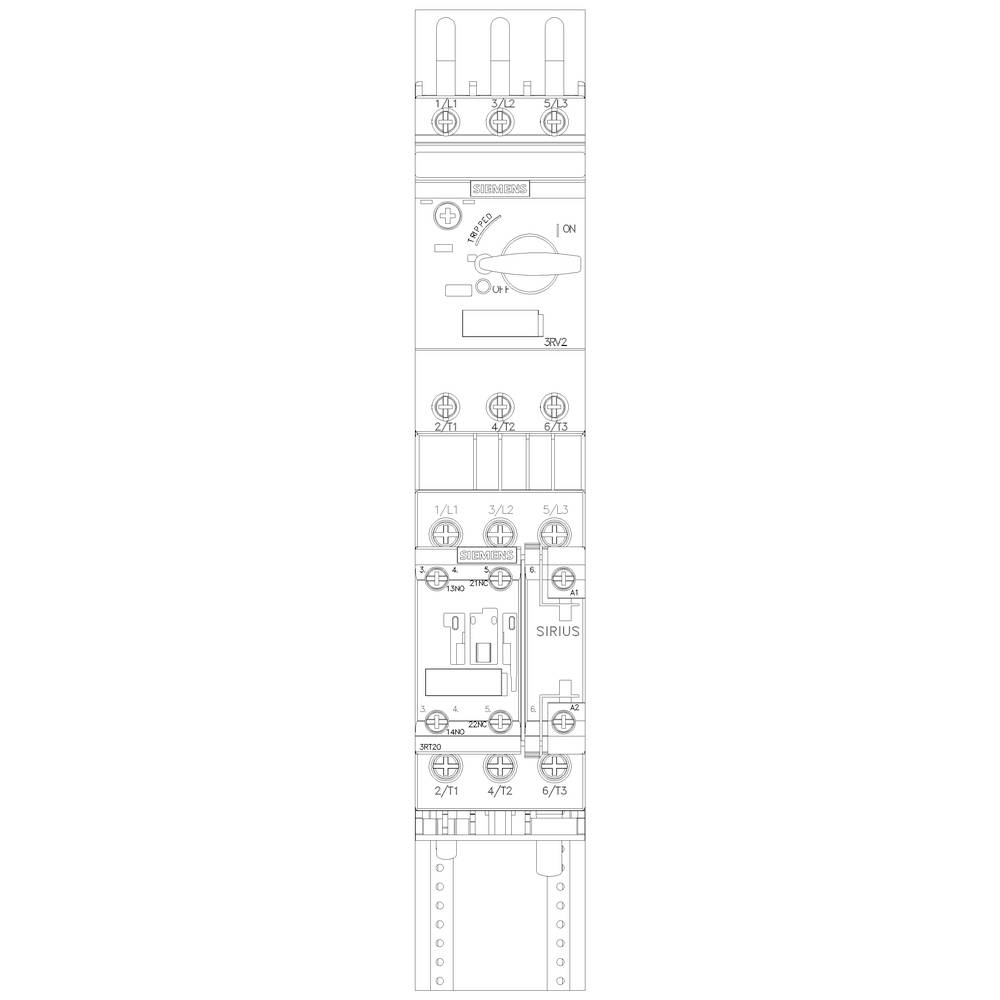

'Schaltplan mit Positionsschalter, Schalter auf 'ON'. Verbindungen an Klemmen 1A1, 1A2, sowie 3L1, 5L2, und 1L1.'

1/6

Abbildung ähnlich

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 387.95 / Stück)

CHF 387.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Verbraucherabzweig, Direktstarter, S0, 27-32A, AC 230V/50Hz, 150kA

Direktstarter,Kombinationsstarter,Kompaktstarter,Motorabgangskombination,Motorstarter,Motorstarterkombination,SIRIUS,Verbraucherabzweig

Technische Daten

Schutzart: IP20
Ausführung des elektrischen Anschlusses: Schraubanschluss
Baugröße des Verbraucherabzweigs: S0
Betriebsfrequenz: 50/60 Hz

Motor-Spannung: 690 V

Produkt-Art: Verbraucherabzweig

Anschluss-Strom: 29 A

Motorleistung bei 400 V: 15 kW

Nennspannung: 690 V

Ausführung: Befestigungsart: Zum Aufschnappen auf Sammelschienensystem 60 mm

Herst.-Teilenr.: 3RA21204ED270AP0

Nennstrom: 29 A

Nennstrom - gerundet: 29 A

Typ: 3RA2120-4ED27-0AP0

Motorleistung bei 230 V/ 400 V: 15 kW

Abm.: (B x H x T) 45 x 260 x 155 mm

Breite: 45 mm

Höhe: 260 mm

Tiefe: 155 mm

Max. Temperatur: +60 °C

Min. Temperatur: -20 °C

: 45

: 260 mm

: 155 mm

: FALSE

: 15 kW

: 1

: 29 A

: 0

: 27-32 A

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: 230-230 V

: IP20

: FALSE

: FALSE

: CLASS 10

: TRUE

: FALSE

: Schraubanschluss

: Schraubanschluss

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: AC

: sonstige

: 29 A

: 60 °C

: 150000

: 150000

: 50000

: sonstige

: Klasse 2

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Motorleistung bei 230 V/ 400 V

Motorleistung bei 400 V

Nennstrom - gerundet

Siemens 3RA2110-4AA18-1AP0 3RA21104AA181AP0 Verbraucherabzweig Motorleistung bei 400 V 7.5 kW 690 V Nennstrom 15.5 A

Bestell-Nr.:1699353

Lieferung Fr., 27. Nov.

Conrad Electronic

7.5 kW

15.5 A

Stück

Min.: 1

Vielfache: 1

CHF 203.95^*

Siemens 3RA2110-4AD18-1AP0 3RA21104AD181AP0 Verbraucherabzweig Motorleistung bei 400 V 7.5 kW 690 V Nennstrom 15.5 A

Bestell-Nr.:1699354

Lieferung Fr., 27. Nov.

Conrad Electronic

7.5 kW

15.5 A

Stück

Min.: 1

Vielfache: 1

CHF 255.95^*

Siemens 3RA2110-4AH18-1AP0 3RA21104AH181AP0 Verbraucherabzweig Motorleistung bei 400 V 7.5 kW 690 V Nennstrom 15.5 A

Bestell-Nr.:1744667

Lieferung Fr., 27. Nov.

Conrad Electronic

7.5 kW

15.5 A

Stück

Min.: 1

Vielfache: 1

CHF 259.95^*

Siemens 3RA2120-1FA24-0AP0 3RA21201FA240AP0 Verbraucherabzweig Motorleistung bei 400 V 1.5 kW 690 V Nennstrom 3.6 A

Bestell-Nr.:1744668

Lieferung Fr., 27. Nov.

Conrad Electronic

1.5 kW

3.6 A

Stück

Min.: 1

Vielfache: 1

CHF 189.95^*

Siemens 3RA2120-1FD24-0AP0 3RA21201FD240AP0 Verbraucherabzweig Motorleistung bei 400 V 1.5 kW 690 V Nennstrom 3.6 A

Bestell-Nr.:1741797

Lieferung Fr., 27. Nov.

Conrad Electronic

1.5 kW

3.6 A

Stück

Min.: 1

Vielfache: 1

CHF 231.95^*

Siemens 3RA2120-1GA24-0AP0 3RA21201GA240AP0 Verbraucherabzweig Motorleistung bei 400 V 2.2 kW 690 V Nennstrom 4.9 A

Bestell-Nr.:1741805

Lieferung Fr., 27. Nov.

Conrad Electronic

2.2 kW

4.9 A

Stück

Min.: 1

Vielfache: 1

CHF 189.95^*

Siemens 3RA2120-1GD24-0AP0 3RA21201GD240AP0 Verbraucherabzweig Motorleistung bei 400 V 2.2 kW 690 V Nennstrom 4.9 A

Bestell-Nr.:1741815

Lieferung Fr., 27. Nov.

Conrad Electronic

2.2 kW

4.9 A

Stück

Min.: 1

Vielfache: 1

CHF 231.95^*

Siemens 3RA2120-1HA24-0AP0 3RA21201HA240AP0 Verbraucherabzweig Motorleistung bei 400 V 3 kW 690 V Nennstrom 6.5 A

Bestell-Nr.:1741817

Lieferung Fr., 27. Nov.

Conrad Electronic

3 kW

6.5 A

Stück

Min.: 1

Vielfache: 1

CHF 189.95^*

Siemens 3RA2120-1HD24-0AP0 3RA21201HD240AP0 Verbraucherabzweig Motorleistung bei 400 V 3 kW 690 V Nennstrom 6.5 A

Bestell-Nr.:1741818

Lieferung Fr., 27. Nov.

Conrad Electronic

3 kW

6.5 A

Stück

Min.: 1

Vielfache: 1

CHF 231.95^*

Siemens 3RA2120-1JA24-0AP0 3RA21201JA240AP0 Verbraucherabzweig Motorleistung bei 400 V 0.4 kW 690 V Nennstrom 8.5 A

Bestell-Nr.:1741820

Lieferung Fr., 27. Nov.

Conrad Electronic

0.4 kW

8.5 A

Stück

Min.: 1

Vielfache: 1

CHF 199.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1742157 Siemens 3RA2120-4ED27-0AP0 3RA21204ED270AP0 Verbraucherabzweig Motorleistung bei 400 V 15 kW 690 V Nennstrom 29 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1742157 Siemens 3RA2120-4ED27-0AP0 3RA21204ED270AP0 Verbraucherabzweig Motorleistung bei 400 V 15 kW 690 V Nennstrom 29 A

Beschreibung

Verbraucherabzweig sicherungslos, Direktanlauf AC 400 V, Baugröße S0 27,0...32,0 A AC 230 V Schraubanschluss für 60 mm Sammelschienensysteme (erfüllt auch Zuordnungsart 1) Zuordnungsart 2, Iq = 150 kA 1S+1Ö (Schütz) Direktstarter SIRIUS 3RA21 zum Schützen und Starten von Motoren.
Der Direktstarter 3RA21 ist eine geprüfte und werkseitig vormontierte Kombination aus einem Leistungsschalter 3RV2 und einem Schütz 3RT2, die bereits fertig verdrahtet sowie mechanisch und elektrisch verbunden sind. Sie sind klimafest, weltweit zugelassen (z. B. IEC und UL/CSA) und IE3/IE4 ready.
Die Verbraucherabzweige 3RA2 sind mit AC- und DC-Betätigung in den Baugrößen S00, S0 und S2 mit Einstellbereichen von 0,14 bis 65 A erhältlich. Sie werden in Schraub- und Federzuganschlusstechnik für Montage auf Hutschiene, Schraubbefestigung und Montage auf 60-mm-Sammelschiene angeboten. Darüber hinaus bieten wir über 40.000 weitere geprüfte Kombinationen aus Einzelgeräten zum Schützen, Schalten und Starten verschiedenster Anwendungen bis 630 A an.
Das gesamte Zubehör der Leistungsschalter 3RV2 und Schütze 3RT2 ist einheitlich für alle Baugrößen und kann auch für die Verbraucherabzweige verwendet werden. Das optionale Einspeisesystem SIRIUS 3RV29 (für S00 und S0) reduziert den Verdrahtungsaufwand erheblich.
Die Verbraucherabzweige 3RA21 lösen die bewährte Baureihe 3RA11 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
