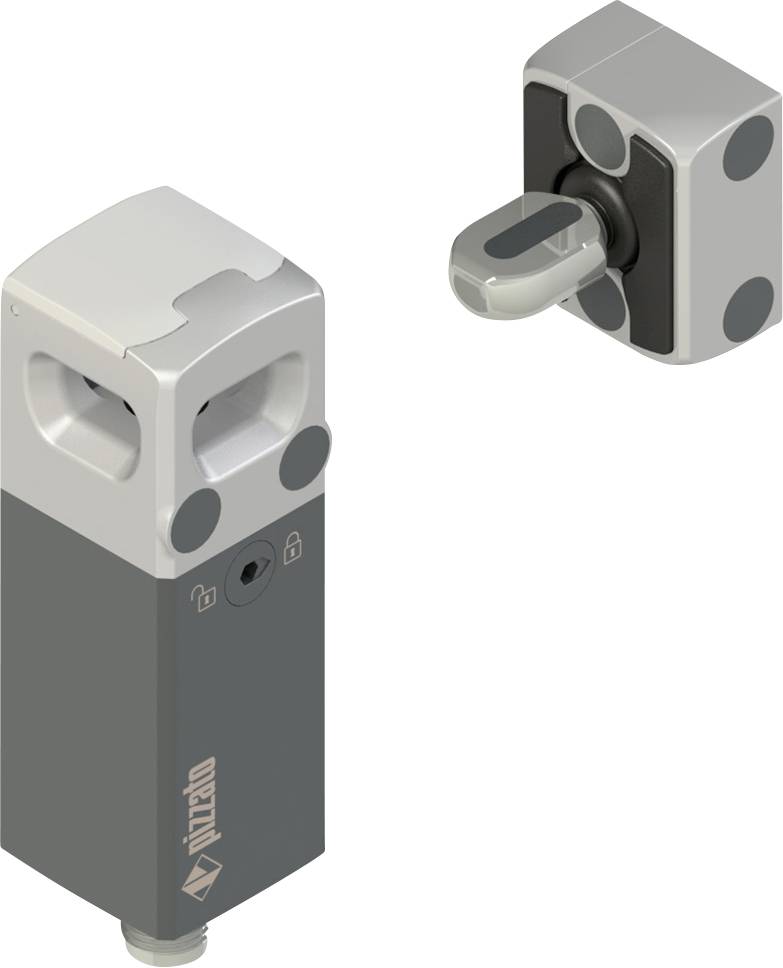

Sicherheitsschalter NX B31AZ1SMK-F61 Pizzato Elettrica Betriebsspannung: 24 V/DC 1 bistabiler Kontakt (B x H x T) 30 x 9
Verpackungsart
Piece
Produkt-Art
Sicherheitsschalter
Anschluss
M12, 12 polig
Betriebsspannung
24 V/DC
Typ
NX B31AZ1SMK-F61
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 349.95 / Stück)
CHF 349.95
inkl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Verpackungsart
Piece
- Produkt-Art
Sicherheitsschalter
- Typ
NX B31AZ1SMK-F61
- Anschluss
M12, 12 polig
- Betriebsspannung
24 V/DC
- Betriebsspannung min.
21.6 V
- Betriebsspannung max.
26.4 V
- Betriebsspannungsbereich
21.6 - 26.4 V
- Kontaktart
1 bistabiler Kontakt
- Schaltstrom (max.)
0.25 A
- Performance Level
PL e
- Safety Integrity Level
SIL 3
- Sicherheitskategorie
4
- Zulassungen (Sensoren)
CE
cULus
TÜV
- Besonderheiten
LED-Anzeige
IP67
IP69K
- Betriebstemperatur (min.)
-20 °C
- Betriebstemperatur (max.)
50 °C
- Tiefe
30 mm
- Breite
30 mm
- Höhe
94.3 mm
- Abm.
(B x H x T) 30 x 94.3 x 30 mm
- Inhalt
1 St.
- Industrieverpackung
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3737401 Sicherheitsschalter NX B31AZ1SMK-F61 Pizzato Elettrica Betriebsspannung: 24 V/DC 1 bistabiler Kontakt (B x H x T) 30 x 9
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3737401 Sicherheitsschalter NX B31AZ1SMK-F61 Pizzato Elettrica Betriebsspannung: 24 V/DC 1 bistabiler Kontakt (B x H x T) 30 x 9
Beschreibung
Modus 1 des bistabilen Elektromagneten. Aktivierung von OS1 und OS2 bei eingeführtem und verriegeltem Betätiger.
Ein- und Ausgänge:
2 Sicherheits-Eingänge IS1, IS2
2 Sicherheits-Ausgänge OS1, OS2
1 Meldeausgang für eingeführten Betätiger O3
1 Meldeausgang für verriegelten Betätiger O4
2 Aktivierungseingänge Elektromagnet IE1, IE2
1 Reset-Eingang I3
Erkennung Betätiger:
Ab Werk vorprogrammierter Betätiger (Lieferung nur im Set mit Betätiger)
Hilfsentsperrung:
Entriegelung mit Sechskantschlüssel vorne
Typ des integrierten Kabels oder Steckverbinders:
M12-Steckverbinder, 12-polig
Betätiger:
Komplett mit Betätiger mit hoher Kodierungsstufe VN NX-F61
Beleuchtbare RGB-LED-Abdeckung mit mehrfarbiger Signalisierung
Schutzart:
IP67 nach EN 60529 und IP69K nach ISO 20653
Ein- und Ausgänge:
2 Sicherheits-Eingänge IS1, IS2
2 Sicherheits-Ausgänge OS1, OS2
1 Meldeausgang für eingeführten Betätiger O3
1 Meldeausgang für verriegelten Betätiger O4
2 Aktivierungseingänge Elektromagnet IE1, IE2
1 Reset-Eingang I3
Erkennung Betätiger:
Ab Werk vorprogrammierter Betätiger (Lieferung nur im Set mit Betätiger)
Hilfsentsperrung:
Entriegelung mit Sechskantschlüssel vorne
Typ des integrierten Kabels oder Steckverbinders:
M12-Steckverbinder, 12-polig
Betätiger:
Komplett mit Betätiger mit hoher Kodierungsstufe VN NX-F61
Beleuchtbare RGB-LED-Abdeckung mit mehrfarbiger Signalisierung
Schutzart:
IP67 nach EN 60529 und IP69K nach ISO 20653
