Schurter Temperatursicherung 60 V/DC (L x B x H) 8.8 x 6.6 x 6.7 mm 1 St. – Conrad Electronic Schweiz | Conrad Electronic » Alle Teile des Erfolgs

Plattform für alles Technische
3'500+ Top-Marken
Gratisversand ab CHF 200.–
Einfache Rücksendung

'RTS-AS500 9003285' schwarze elektronische Komponente mit metallischem Seitenstecker.

'RTS-AS500 9003285' schwarze elektronische Komponente mit metallischem Seitenstecker.

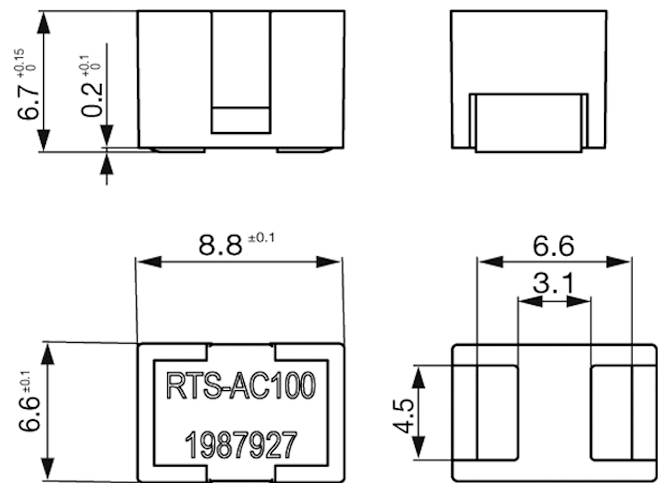

Technische Zeichnung der Komponente „RTS-AC100" mit Abmessungen: 6,6 mm, 6,7 mm Höhe, 8,8 mm Breite. Vorder-, Drauf- und Seitenansichten dargestellt.

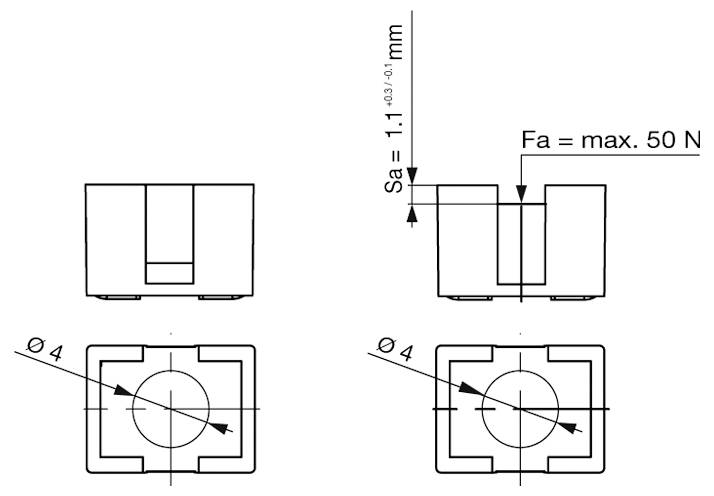

Technisches Diagramm mit Abmessungen eines mechanischen Bauteils. Zwei Ansichten zeigen Messungen: Durchmesser ø4 und Kraftgrenze Fa max 50 N.

Schurter Temperatursicherung 60 V/DC (L x B x H) 8.8 x 6.6 x 6.7 mm 1 St.-3

1/4

Schurter

Produkt-Art

Temperatursicherung

Nennspannung

60 V/DC

Anschluss

Löten

Inhalt

1 St.

Abm.

(L x B x H) 8.8 x 6.6 x 6.7 mm

Datenblatt (PDF)

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 4. Dez.

90 Stück

Anzahl

Stück

Min.: 10

Vielfache: 10

Gesamt (CHF 3.80 / Stück)

CHF 3.80

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

SMD-Temperatursicherung 400A 500-580uOhm

SMD Temperaturschutzsicherung für hohe Ströme
patentierte SMD-Thermosicherung als Schutz gegen thermisches Durchgehen von Leistungshalbleiter wie: MOSFET's, IC's, IGBT's, Triac's, SCR's, usw.
höchste Zuverlässigkeit durch komplette Galvanische-Trennung
galvanische Trennung findet komplett im Innern der RTS-Thermosicherung statt
kann Nennspannungen bis zu 60V DC sauber trennen
Reflow kompatibel mittels nachgelagerter mechanischer Aktivierung
platzsparend dank integriertem Shunt

Unser Service für Sie

Technische Daten

Serie: RTS
Re-Reeling fähig: Ja
Anwendungen: überall wo Leistungstransistoren im Einsatz sind; Automobilbranche: Kühlgebläse-Anwendungen, ABS Servolenkung, PTC-Heizungen, HVAC, Glühkerzen, Dieselheizkörper; Industrie: Batterie-Schutz, Netzteile, Beleuchtung Vorschaltgeräte, H-Brücken-Schaltungen, Motorantriebe
Gehäuse-Material: Kunsstoff
Anschlussart: Lötanschluss
Nennspannung V/DC: 60 V/DC
Befestigung: SMD
Abschaltstrom, Max.: 400 A
Kaltwiderstand, min.: 500 µOhm
Kaltwiderstand, max.: 580 µOhm
Abschalttemperatur, min.: 175 °C
Qualifikation: AEC-Q200

Abm.: (L x B x H) 8.8 x 6.6 x 6.7 mm

Produkt-Art: Temperatursicherung

Nennspannung: 60 V/DC

Anschluss: Löten

Länge: 8.8 mm

Breite: 6.6 mm

Höhe: 6.7 mm

Inhalt: 1 St.

RoHS-konform: Ja

Typ: 3-134-804

Prüfzeichen: IEC/UL 62368-1

Kontaktmaterial: Kupferlegierung verzinnt

Max. Temperatur: 125 °C

Min. Temperatur: -40 °C

Dokumente & Downloads

Datenblatt

Datenblatt 3738236 Schurter Temperatursicherung 60 V/DC (L x B x H) 8.8 x 6.6 x 6.7 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3738236 Schurter Temperatursicherung 60 V/DC (L x B x H) 8.8 x 6.6 x 6.7 mm 1 St.

Beschreibung

Schurter SMD Temperatursicherung RTS 400A 500µOhm...580µOhm

Beschreibung

Schurter SMD Temperatursicherung RTS 400A 500µOhm...580µOhm
