Schurter 3-156-380 Feinsicherung (Ø x L) 38 mm x 110 mm 600 A Inhalt 1 St. Piece

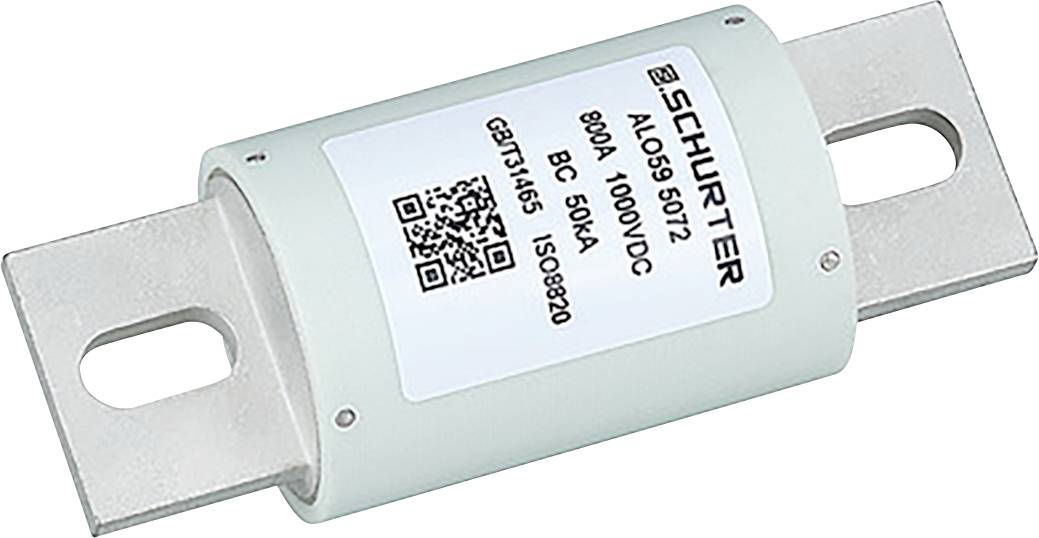

Eine zylindrische Schurter-Sicherung mit Metallklemmen, gekennzeichnet mit „1000V/DC", „80A" und Modellnummer AL60 956072.

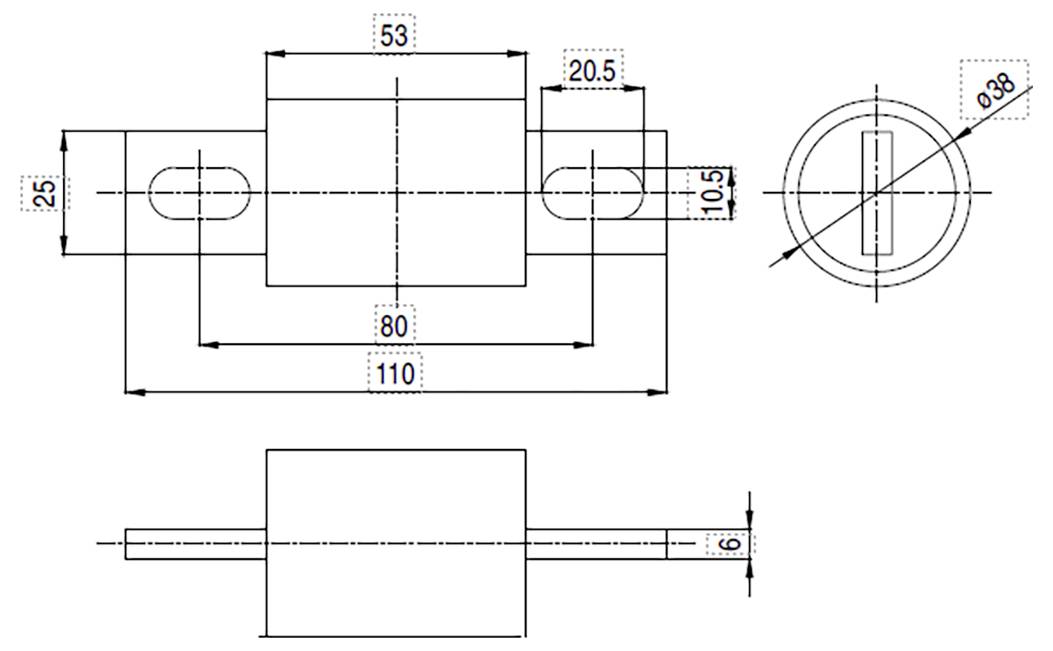

Technische Zeichnung eines mechanischen Bauteils mit Abmessungen: 110x53 mm Körper, 25 mm hohe Laschen, kreisförmiges Merkmal mit 38 mm Durchmesser Diagonale.
1/2
Verpackungsart
Piece
Produkt-Art
Feinsicherung
Nennstrom - gerundet
600 A
Länge
110 mm
Durchmesser
38 mm
Datenblatt (PDF)
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Mi., 24. Feb. 2027
Anzahl
Min.: 72
Vielfache: 72
Gesamt (CHF 33.95 / Stück)
CHF 2'444.40
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

EV-Si. ALO56 3853-R schr. D 500VDC 600A

  • für die Leistungselektronik im Automobilbereich
  • hohes Ausschaltvermögen von 50kA @ 1000V DC
  • Axiale oder untere Schraubbefestigung
  • hohe Temperaturbeständigkeit: -40...+125°C
  • Vibrationsbeständigkeit gemäss IEC 60068-2-6, Test Fc
  • mechanischer Schock gemäß MIL-STD-202, Method 213 Condition C
  • Beständigkeit gegen chemische Belastung

Technische Daten

  • Serie: ALO
  • Montage: Schraubmontage
  • Gehäuse: 38 x 53 mm
  • Anwendungen: Typische Anwendungsbereiche sind Batteriemanagementsysteme, Antriebssteuerungen und weitere Komponenten im Hochvoltsystem von Elektrofahrzeugen.
  • Gehäuse-Material: Epoxidharz
  • Schmelzintegral: 213.000 A²/s
  • Bemessungsausschaltvermögen: 20 kA
  • Nennspannung V/DC: 500 V/DC
  • Ausführung: Schraubsicherung
Verpackungsart

Piece

Produkt-Art

Feinsicherung

Abm.

(Ø x L) 38 mm x 110 mm

Nennstrom

600 A

Nennstrom - gerundet

600 A

Ausschaltvermögen

20 kA

Sicherungsaufbau

mit Schraublaschen

Länge

110 mm

Durchmesser

38 mm

Prüfzeichen

UL 248-20, ISO 8820-8, GB/T31465.6, JASO D622

Inhalt

1 St.

RoHS-konform

Ja

Typ

3-156-380

RM

80 mm

Verlustleistung

99 W

Kontaktmaterial

Kupferlegierung verzinnt

Max. Temperatur

125 °C

Min. Temperatur

-40 °C

Dokumente & Downloads

Datenblatt

Datenblatt 3738486 Schurter 3-156-380 Feinsicherung (Ø x L) 38 mm x 110 mm 600 A Inhalt 1 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3738486 Schurter 3-156-380 Feinsicherung (Ø x L) 38 mm x 110 mm 600 A Inhalt 1 St. Piece

Beschreibung

Schurter EV-Sicherung ALO 38x53mm 500VDC 600A
