ElektromechanikSicherungenFeinsicherungen

Schurter 3-156-315 Feinsicherung (Ø x L) 37 mm x 93 mm 400 A Inhalt 1 St. Piece

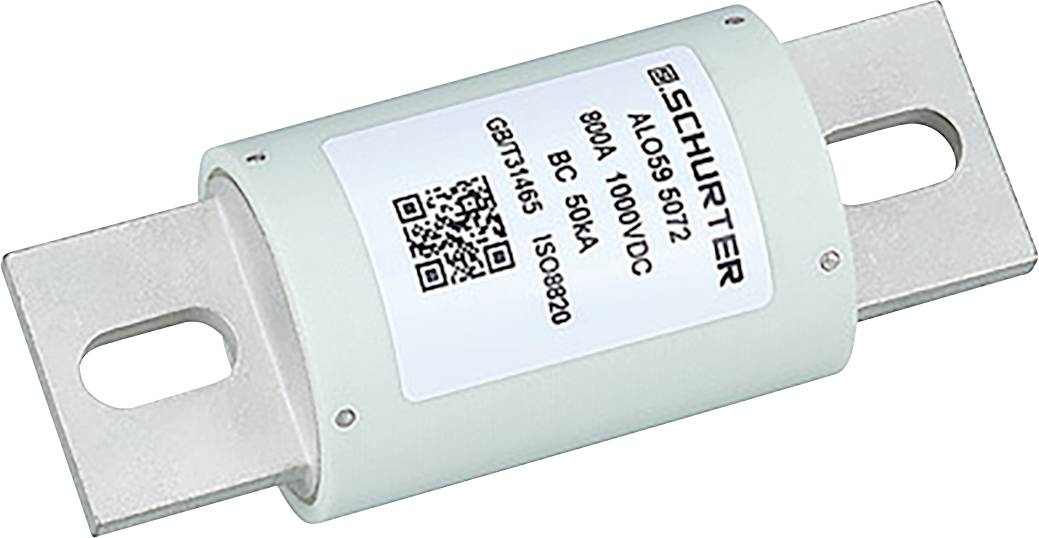

Ein zylindrisches Schurter-Sicherungselement mit Metallkontakten, gekennzeichnet mit „80A 1000VDC", konzipiert zum Schutz vor elektrischen Überströmen.

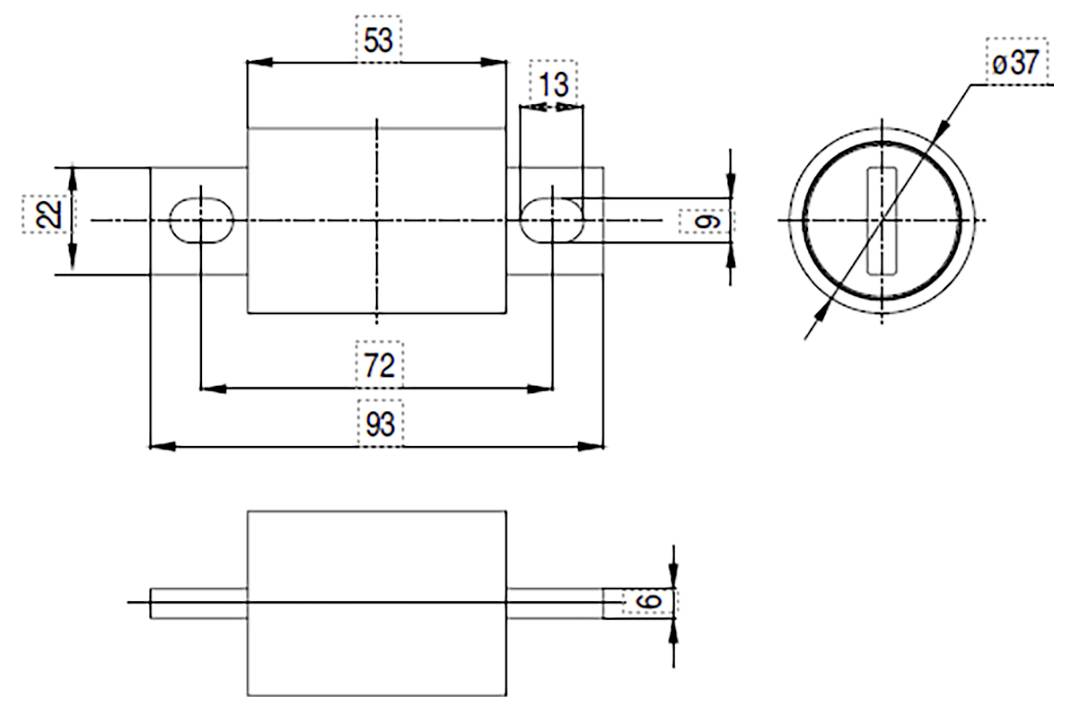

Technische Zeichnung einer zylindrischen Komponente mit verschiedenen Abmessungen. Die Vorderansicht zeigt eine Breite von 72 und eine Höhe von 22; die Seitenansicht zeigt einen Durchmesser von 37.
1/2
Verpackungsart
Piece
Produkt-Art
Feinsicherung
Nennstrom - gerundet
400 A
Länge
93 mm
Durchmesser
37 mm
Datenblatt (PDF)
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Mi., 24. Feb. 2027
Anzahl
Min.: 72
Vielfache: 72
Gesamt (CHF 33.95 / Stück)
CHF 2'444.40
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

EV-Si. ALO53 3853-R schr. A 500VDC 400A

  • für die Leistungselektronik im Automobilbereich
  • hohes Ausschaltvermögen von 50kA @ 1000V DC
  • Axiale oder untere Schraubbefestigung
  • hohe Temperaturbeständigkeit: -40...+125°C
  • Vibrationsbeständigkeit gemäss IEC 60068-2-6, Test Fc
  • mechanischer Schock gemäß MIL-STD-202, Method 213 Condition C
  • Beständigkeit gegen chemische Belastung

Technische Daten

  • Serie: ALO
  • Montage: Schraubmontage
  • Gehäuse: 38 x 53 mm
  • Anwendungen: Typische Anwendungsbereiche sind Batteriemanagementsysteme, Antriebssteuerungen und weitere Komponenten im Hochvoltsystem von Elektrofahrzeugen.
  • Gehäuse-Material: Epoxidharz
  • Schmelzintegral: 141.400 A²/s
  • Bemessungsausschaltvermögen: 20 kA
  • Nennspannung V/DC: 500 V/DC
  • Ausführung: Schraubsicherung
Verpackungsart

Piece

Produkt-Art

Feinsicherung

Abm.

(Ø x L) 37 mm x 93 mm

Nennstrom

400 A

Nennstrom - gerundet

400 A

Ausschaltvermögen

20 kA

Länge

93 mm

Durchmesser

37 mm

Prüfzeichen

UL 248-20, ISO 8820-8, GB/T31465.6, JASO D622

Inhalt

1 St.

RoHS-konform

Ja

Typ

3-156-315

RM

72 mm

Verlustleistung

63 W

Kontaktmaterial

Kupferlegierung verzinnt

Max. Temperatur

125 °C

Min. Temperatur

-40 °C

Dokumente & Downloads

Datenblatt

Datenblatt 3738447 Schurter 3-156-315 Feinsicherung (Ø x L) 37 mm x 93 mm 400 A Inhalt 1 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3738447 Schurter 3-156-315 Feinsicherung (Ø x L) 37 mm x 93 mm 400 A Inhalt 1 St. Piece

Beschreibung

Schurter EV-Sicherung ALO 38x53mm 500VDC 400A
