Schurter 3-156-286 Feinsicherung (Ø x L) 50 mm x 128 mm 300 A Inhalt 1 St. Piece

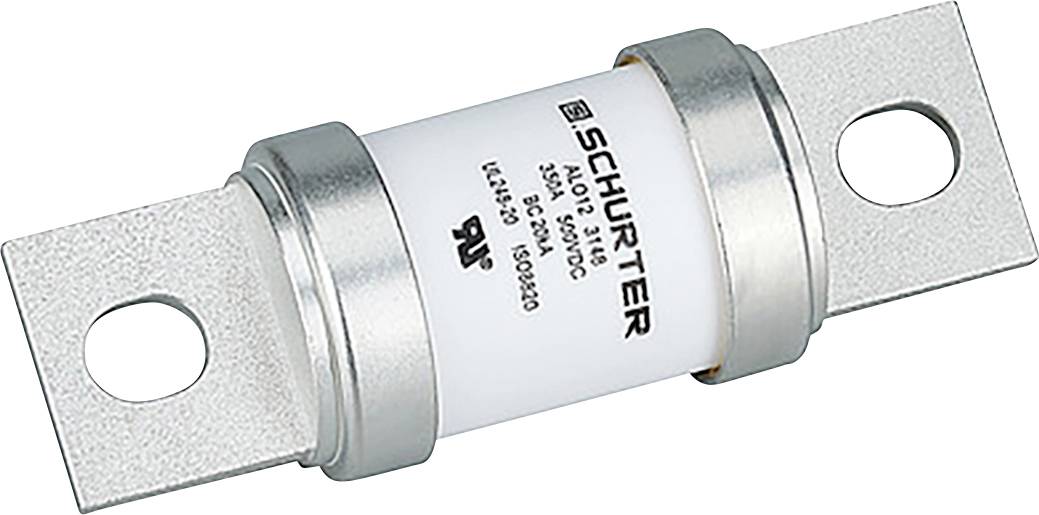

Eine zylindrische elektrische Sicherung mit Metallklemmen, gekennzeichnet mit 'SCHURTER 0034.700', die für Hochstrom-Anwendungen konzipiert ist.

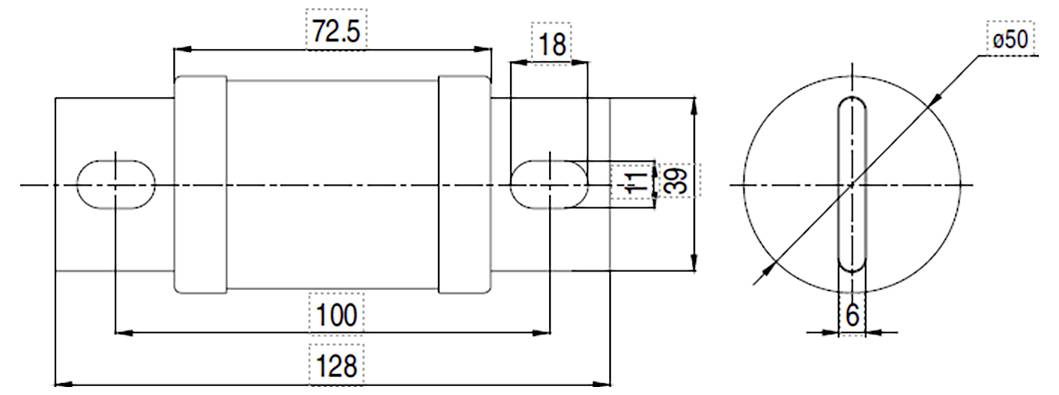

Technische Zeichnung eines zylindrischen Objekts mit Abmessungen: Länge 128 mm, Durchmesser 18 mm, Lochdurchmesser 6 mm und Abstände Details.
1/2
Verpackungsart
Piece
Produkt-Art
Feinsicherung
Nennstrom - gerundet
300 A
Länge
128 mm
Durchmesser
50 mm
Datenblatt (PDF)
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Mi., 24. Feb. 2027
Anzahl
Min.: 60
Vielfache: 60
Gesamt (CHF 41.95 / Stück)
CHF 2'517.00
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

EV-Si. ALO19 5074 schr. A 1000VDC 300A

  • für die Leistungselektronik im Automobilbereich
  • hohes Ausschaltvermögen von 50kA @ 1000V DC
  • Axiale oder untere Schraubbefestigung
  • hohe Temperaturbeständigkeit: -40...+125°C
  • Vibrationsbeständigkeit gemäss IEC 60068-2-6, Test Fc
  • mechanischer Schock gemäß MIL-STD-202, Method 213 Condition C
  • Beständigkeit gegen chemische Belastung

Technische Daten

  • Serie: ALO
  • Montage: Schraubmontage
  • Gehäuse: 50 x 74 mm
  • Anwendungen: Typische Anwendungsbereiche sind Batteriemanagementsysteme, Antriebssteuerungen und weitere Komponenten im Hochvoltsystem von Elektrofahrzeugen.
  • Gehäuse-Material: Keramik
  • Schmelzintegral: 53.150 A²/s
  • Bemessungsausschaltvermögen: 30 kA
  • Nennspannung V/DC: 1.000 V/DC
  • Ausführung: Schraubsicherung
Verpackungsart

Piece

Produkt-Art

Feinsicherung

Abm.

(Ø x L) 50 mm x 128 mm

Nennstrom

300 A

Nennstrom - gerundet

300 A

Ausschaltvermögen

30 kA

Sicherungsaufbau

Keramikrohr

Länge

128 mm

Durchmesser

50 mm

Prüfzeichen

UL 248-20, ISO 8820-8, GB/T31465.6, JASO D622

Inhalt

1 St.

RoHS-konform

Ja

Typ

3-156-286

RM

100 mm

Verlustleistung

54 W

Kontaktmaterial

Kupferlegierung

Max. Temperatur

125 °C

Min. Temperatur

-40 °C

Dokumente & Downloads

Datenblatt

Datenblatt 3738422 Schurter 3-156-286 Feinsicherung (Ø x L) 50 mm x 128 mm 300 A Inhalt 1 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3738422 Schurter 3-156-286 Feinsicherung (Ø x L) 50 mm x 128 mm 300 A Inhalt 1 St. Piece

Beschreibung

Schurter EV-Sicherung ALO 50x74mm 1.000VDC 300A
