Schurter 3-156-271 Feinsicherung (Ø x H) 37.8 mm x 40.7 mm 500 A Inhalt 1 St. Piece

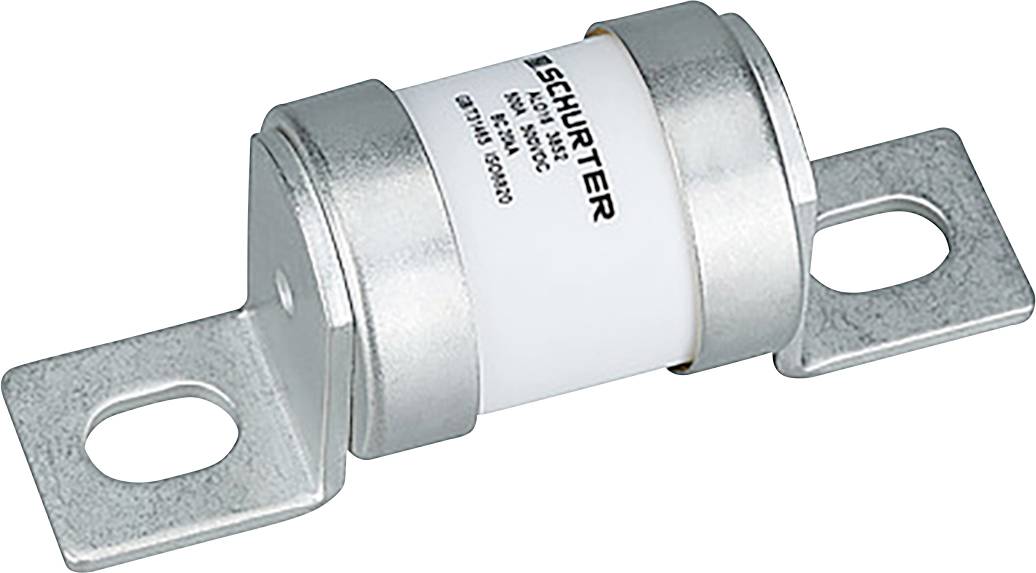

Ein zylindrischer elektronischer Sicherung mit Metallhalterungen an beiden Enden, beschriftet mit "Schurter" und detaillierten Spezifikationen, verwendet für den Schutz von Elektrizitätskreisen.

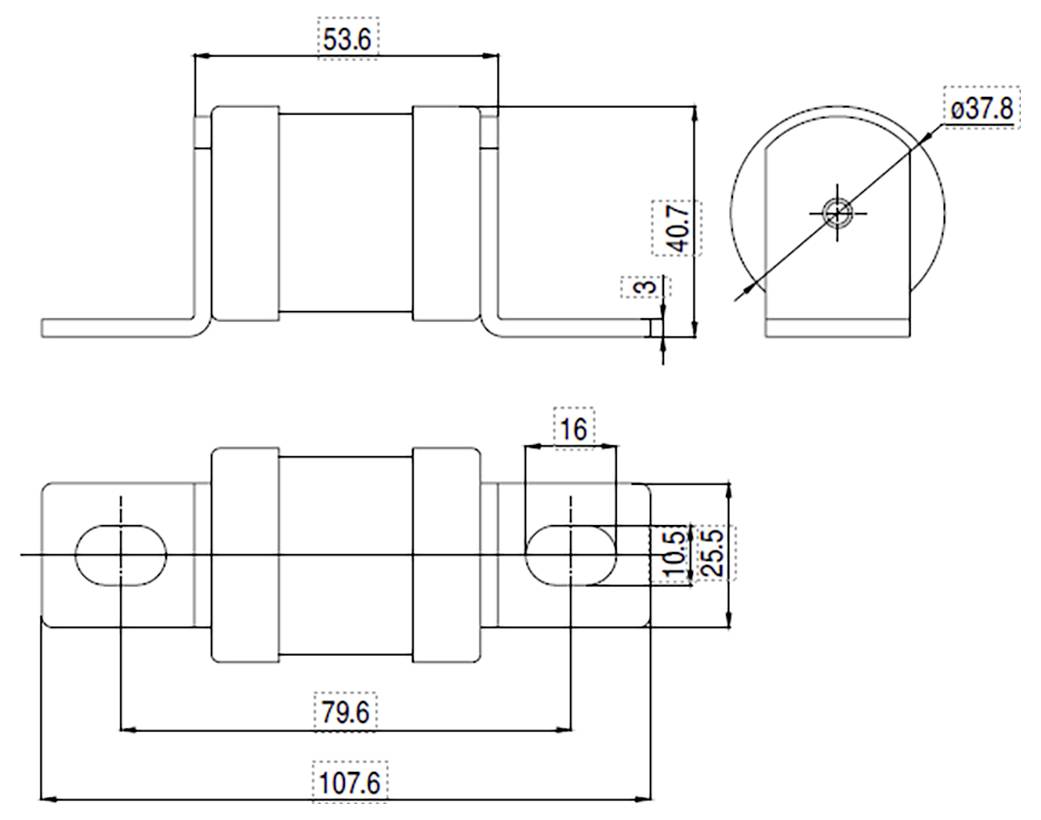

Technische Zeichnung einer zylindrischen Komponente mit Maßen: Breite 53,6 mm, Höhe 40,7 mm, Durchmesser 37,8 mm und weitere beschriftete Abmessungen.
1/2
Verpackungsart
Piece
Produkt-Art
Feinsicherung
Nennstrom - gerundet
500 A
Länge
107.6 mm
Durchmesser
37.8 mm
Datenblatt (PDF)
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Mi., 24. Feb. 2027
Anzahl
Min.: 102
Vielfache: 102
Gesamt (CHF 25.95 / Stück)
CHF 2'646.90
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

EV-Si. ALO16 3852 schr. B 500VDC 500A

  • für die Leistungselektronik im Automobilbereich
  • hohes Ausschaltvermögen von 50kA @ 1000V DC
  • Axiale oder untere Schraubbefestigung
  • hohe Temperaturbeständigkeit: -40...+125°C
  • Vibrationsbeständigkeit gemäss IEC 60068-2-6, Test Fc
  • mechanischer Schock gemäß MIL-STD-202, Method 213 Condition C
  • Beständigkeit gegen chemische Belastung

Technische Daten

  • Serie: ALO
  • Montage: Schraubmontage
  • Gehäuse: 38 x 52 mm
  • Anwendungen: Typische Anwendungsbereiche sind Batteriemanagementsysteme, Antriebssteuerungen und weitere Komponenten im Hochvoltsystem von Elektrofahrzeugen.
  • Gehäuse-Material: Keramik
  • Schmelzintegral: 154.900 A²/s
  • Bemessungsausschaltvermögen: 20 kA
  • Nennspannung V/DC: 500 V/DC
  • Ausführung: Schraubsicherung
Verpackungsart

Piece

Produkt-Art

Feinsicherung

Abm.

(Ø x H) 37.8 mm x 40.7 mm

Nennstrom

500 A

Nennstrom - gerundet

500 A

Ausschaltvermögen

20 kA

Sicherungsaufbau

Keramikrohr

Länge

107.6 mm

Durchmesser

37.8 mm

Prüfzeichen

UL 248-20, ISO 8820-8, GB/T31465.6, JASO D622

Inhalt

1 St.

RoHS-konform

Ja

Typ

3-156-271

Höhe

40.7 mm

RM

79.6 mm

Verlustleistung

82 W

Kontaktmaterial

Kupferlegierung verzinnt

Max. Temperatur

125 °C

Min. Temperatur

-40 °C

Dokumente & Downloads

Datenblatt

Datenblatt 3738420 Schurter 3-156-271 Feinsicherung (Ø x H) 37.8 mm x 40.7 mm 500 A Inhalt 1 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3738420 Schurter 3-156-271 Feinsicherung (Ø x H) 37.8 mm x 40.7 mm 500 A Inhalt 1 St. Piece

Beschreibung

Schurter EV-Sicherung ALO 38x52mm 500VDC 500A
