Name: Schurter 3-156-076 Feinsicherung (Ø x H) 10.4 mm x 16.7 mm 20 A Inhalt 1 St. Piece
Brand: Schurter
SKU: 3738377
Availability: BackOrder

Eine zylindrische elektrische Sicherung mit einer Nennstromstärke von 30A, 1000VDC, mit Metallkappen an beiden Enden zum Schutz von Stromkreisen.

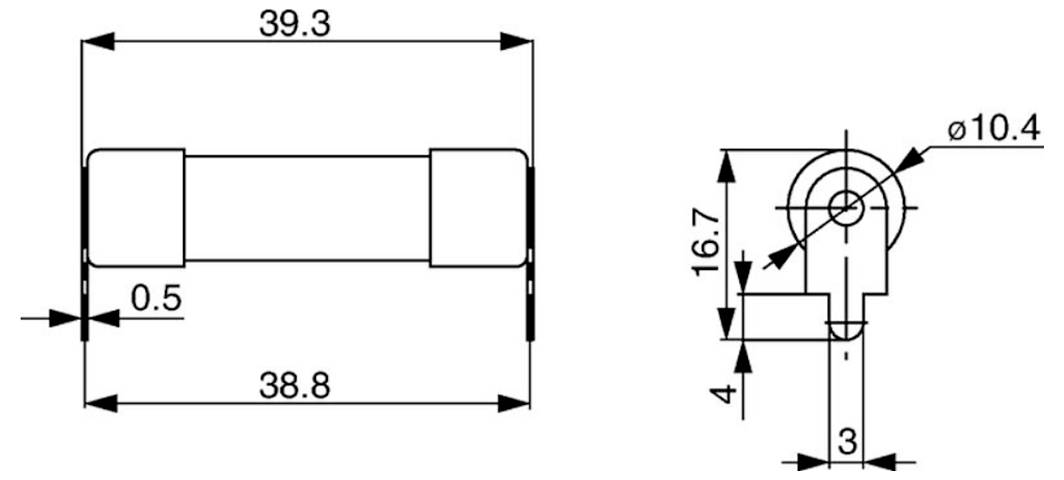

Mechanisches Komponentendiagramm mit Abmessungen: Hauptkörper 39,3 mm Länge, 38,8 mm Breite; Seitenprofil Höhe 16,7 mm.

1/2

Verpackungsart

Piece

Produkt-Art

Feinsicherung

Nennstrom - gerundet

20 A

Länge

39.3 mm

Durchmesser

10.4 mm

Datenblatt (PDF)

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mi., 24. März 2027

Anzahl

Stück

Min.: 1080

Vielfache: 1080

Gesamt (CHF 5.20 / Stück)

CHF 5'616.00

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

EV Sicherung ADO 10x38 PCB 1000 20A

EV-Sicherung 10,3x38mm
hohes Ausschaltvermögen von 20kA @ 1000V DC
vielfältige Einbauvarianten
hohe Temperaturbeständigkeit: -40...+125°C
mechanische Vibrations- und Stossfestigkeit
Beständigkeit gegen chemische Belastung

Technische Daten

Serie: ADO
Montage: Leiterplattenmontage
Gehäuse: 10,3 x 38 mm
Anwendungen: Für Anwendungen im Automotive-Bereich: Batterie-Management-Systeme, Onboard-Lader, DC/DC-Wandler, Air Condition-Kompressoren und PTC-Heizsysteme sowie verschiedenste Steuerungssysteme (z. B. Motorsteuerung).
Gehäuse-Material: Keramik
Schmelzintegral: 390 A²/s
Bemessungsausschaltvermögen: 20 kA
Nennspannung V/DC: 1.000 V/DC
Ausführung: PCB

Verpackungsart: Piece

Produkt-Art: Feinsicherung

Abm.: (Ø x H) 10.4 mm x 16.7 mm

Nennstrom: 20 A

Nennstrom - gerundet: 20 A

Ausschaltvermögen: 20 kA

Sicherungsaufbau: Keramikrohr

Länge: 39.3 mm

Durchmesser: 10.4 mm

Prüfzeichen: UL 248-20, ISO 8820-8, GB/T31465.6, JASO D622

Inhalt: 1 St.

RoHS-konform: Ja

Typ: 3-156-076

Höhe: 16.7 mm

RM: 38.8 mm

Verlustleistung: 3.5 W

Kontaktmaterial: Kupferlegierung verzinnt

Max. Temperatur: 125 °C

Min. Temperatur: -40 °C

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Abm.

Durchmesser

Länge

Nennstrom

Nennstrom - gerundet

Verpackungsart

Schurter 3-156-012 Feinsicherung (Ø x H) 10.3 mm x 13.5 mm 15 A Inhalt 1 St. Piece

Bestell-Nr.:3738315

Lieferung Mi., 24. März 2027

Conrad Electronic

(Ø x H) 10.3 mm x 13.5 mm

10.3 mm

65 mm

15 A

Piece

Stück

Min.: 1080

Vielfache: 1080

CHF 5.60^*

Schurter 3-156-013 Feinsicherung (Ø x H) 10.3 mm x 13.5 mm 20 A Inhalt 1 St. Piece

Bestell-Nr.:3738316

Lieferung Mi., 24. März 2027

Conrad Electronic

(Ø x H) 10.3 mm x 13.5 mm

10.3 mm

65 mm

20 A

Piece

Stück

Min.: 1080

Vielfache: 1080

CHF 4.40^*

Schurter 3-156-014 Feinsicherung (Ø x H) 10.3 mm x 13.5 mm 25 A Inhalt 1 St. Piece

Bestell-Nr.:3738317

Lieferung Mi., 24. März 2027

Conrad Electronic

(Ø x H) 10.3 mm x 13.5 mm

10.3 mm

65 mm

25 A

Piece

Stück

Min.: 1080

Vielfache: 1080

CHF 5.60^*

Schurter 3-156-015 Feinsicherung (Ø x H) 10.3 mm x 13.5 mm 30 A Inhalt 1 St. Piece

Bestell-Nr.:3738318

Lieferung Mi., 24. März 2027

Conrad Electronic

(Ø x H) 10.3 mm x 13.5 mm

10.3 mm

65 mm

30 A

Piece

Stück

Min.: 1080

Vielfache: 1080

CHF 4.40^*

Schurter 3-156-016 Feinsicherung (Ø x H) 10.3 mm x 13.5 mm 32 A Inhalt 1 St. Piece

Bestell-Nr.:3738319

Lieferung Mi., 24. März 2027

Conrad Electronic

(Ø x H) 10.3 mm x 13.5 mm

10.3 mm

65 mm

32 A

Piece

Stück

Min.: 1080

Vielfache: 1080

CHF 5.60^*

Schurter 3-156-017 Feinsicherung (Ø x H) 10.3 mm x 13.5 mm 40 A Inhalt 1 St. Piece

Bestell-Nr.:3738320

Lieferung Mi., 24. März 2027

Conrad Electronic

(Ø x H) 10.3 mm x 13.5 mm

10.3 mm

65 mm

40 A

Piece

Stück

Min.: 1080

Vielfache: 1080

CHF 4.40^*

Schurter 3-156-018 Feinsicherung (Ø x H) 10.3 mm x 13.5 mm 50 A Inhalt 1 St. Single

Bestell-Nr.:3738321

Lieferung Mi., 24. März 2027

Conrad Electronic

(Ø x H) 10.3 mm x 13.5 mm

10.3 mm

65 mm

50 A

Single

Stück

Min.: 1080

Vielfache: 1080

CHF 4.40^*

Schurter 3-156-019 Feinsicherung (Ø x H) 10.3 mm x 13.5 mm 63 A Inhalt 1 St. Piece

Bestell-Nr.:3738322

Lieferung Mi., 24. März 2027

Conrad Electronic

(Ø x H) 10.3 mm x 13.5 mm

10.3 mm

65 mm

63 A

Piece

Stück

Min.: 1080

Vielfache: 1080

CHF 5.60^*

Schurter 3-156-021 Feinsicherung (Ø x H) 10.5 mm x 13.4 mm 15 A Inhalt 1 St. Piece

Bestell-Nr.:3738324

Lieferung Mi., 24. März 2027

Conrad Electronic

(Ø x H) 10.5 mm x 13.4 mm

10.5 mm

65 mm

15 A

Piece

Stück

Min.: 1080

Vielfache: 1080

CHF 4.40^*

Schurter 3-156-022 Feinsicherung (Ø x H) 10.5 mm x 13.4 mm 20 A Inhalt 1 St. Piece

Bestell-Nr.:3738325

Lieferung Mi., 24. März 2027

Conrad Electronic

(Ø x H) 10.5 mm x 13.4 mm

10.5 mm

65 mm

20 A

Piece

Stück

Min.: 1080

Vielfache: 1080

CHF 5.60^*

Dokumente & Downloads

Datenblatt

Datenblatt 3738377 Schurter 3-156-076 Feinsicherung (Ø x H) 10.4 mm x 16.7 mm 20 A Inhalt 1 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3738377 Schurter 3-156-076 Feinsicherung (Ø x H) 10.4 mm x 16.7 mm 20 A Inhalt 1 St. Piece

Beschreibung

Schurter EV-Sicherung ADO 10,3x38mm 1.000VDC 20A

Beschreibung

Schurter EV-Sicherung ADO 10,3x38mm 1.000VDC 20A
