Name: Schurter 3-156-070 Feinsicherung (Ø x H) 10.4 mm x 16.7 mm 25 A Inhalt 1 St. Piece
Brand: Schurter
SKU: 3738371
Availability: BackOrder

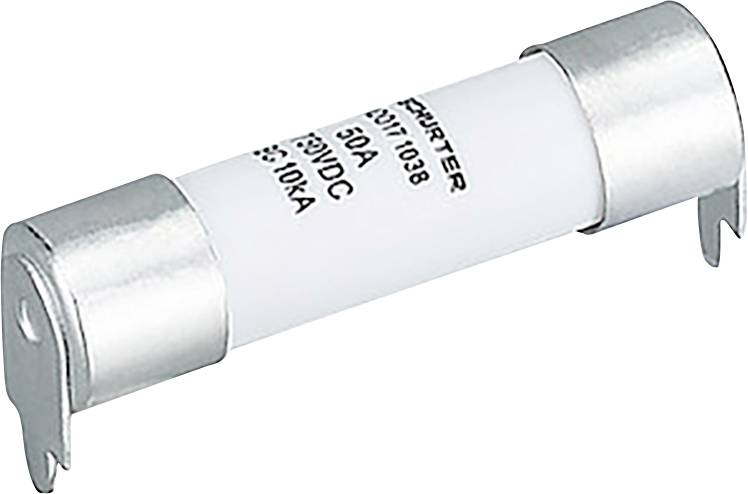

Eine zylindrische elektronische Sicherung mit der Aufschrift „SCHURTER 30A 250V DC".

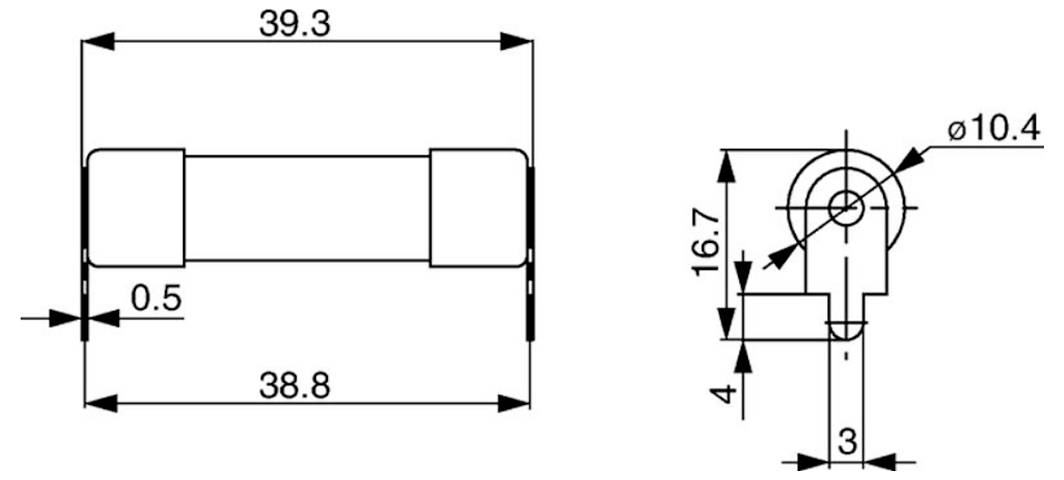

Technische Zeichnung einer Sicherung mit detaillierten Abmessungen: 39,3 mm Länge, 10,4 mm Durchmesser, 3 mm und 4 mm innerer Abstand und 0,5 mm Endkappen.

1/2

Verpackungsart

Piece

Produkt-Art

Feinsicherung

Nennstrom - gerundet

25 A

Länge

39.3 mm

Durchmesser

10.4 mm

Datenblatt (PDF)

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mi., 24. März 2027

Anzahl

Stück

Min.: 1080

Vielfache: 1080

Gesamt (CHF 4.85 / Stück)

CHF 5'238.00

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

EV Sicherung ADO 10x38 PCB 850 25A

EV-Sicherung 10,3x38mm
hohes Ausschaltvermögen von 20kA @ 1000V DC
vielfältige Einbauvarianten
hohe Temperaturbeständigkeit: -40...+125°C
mechanische Vibrations- und Stossfestigkeit
Beständigkeit gegen chemische Belastung

Technische Daten

Serie: ADO
Montage: Leiterplattenmontage
Gehäuse: 10,3 x 38 mm
Anwendungen: Für Anwendungen im Automotive-Bereich: Batterie-Management-Systeme, Onboard-Lader, DC/DC-Wandler, Air Condition-Kompressoren und PTC-Heizsysteme sowie verschiedenste Steuerungssysteme (z. B. Motorsteuerung).
Gehäuse-Material: Keramik
Schmelzintegral: 490 A²/s
Bemessungsausschaltvermögen: 20 kA
Nennspannung V/DC: 850 V/DC
Ausführung: PCB

Verpackungsart: Piece

Produkt-Art: Feinsicherung

Abm.: (Ø x H) 10.4 mm x 16.7 mm

Nennstrom: 25 A

Nennstrom - gerundet: 25 A

Ausschaltvermögen: 20 kA

Sicherungsaufbau: Keramikrohr

Länge: 39.3 mm

Durchmesser: 10.4 mm

Prüfzeichen: UL 248-20, ISO 8820-8, GB/T31465.6, JASO D622

Inhalt: 1 St.

RoHS-konform: Ja

Typ: 3-156-070

Höhe: 16.7 mm

RM: 38.8 mm

Verlustleistung: 4.1 W

Kontaktmaterial: Kupferlegierung verzinnt

Max. Temperatur: 125 °C

Min. Temperatur: -40 °C
