Schneider Electric TM173ODM22R TM173ODM22R SPS-Steuerungsmodul 24 V DC/AC

Ein programmierbarer Logikcontroller mit Display und Tasten für Einstellungen. Markenname 'Schneider Electric' sichtbar. Modellnummer 'TM1730DM22R'.

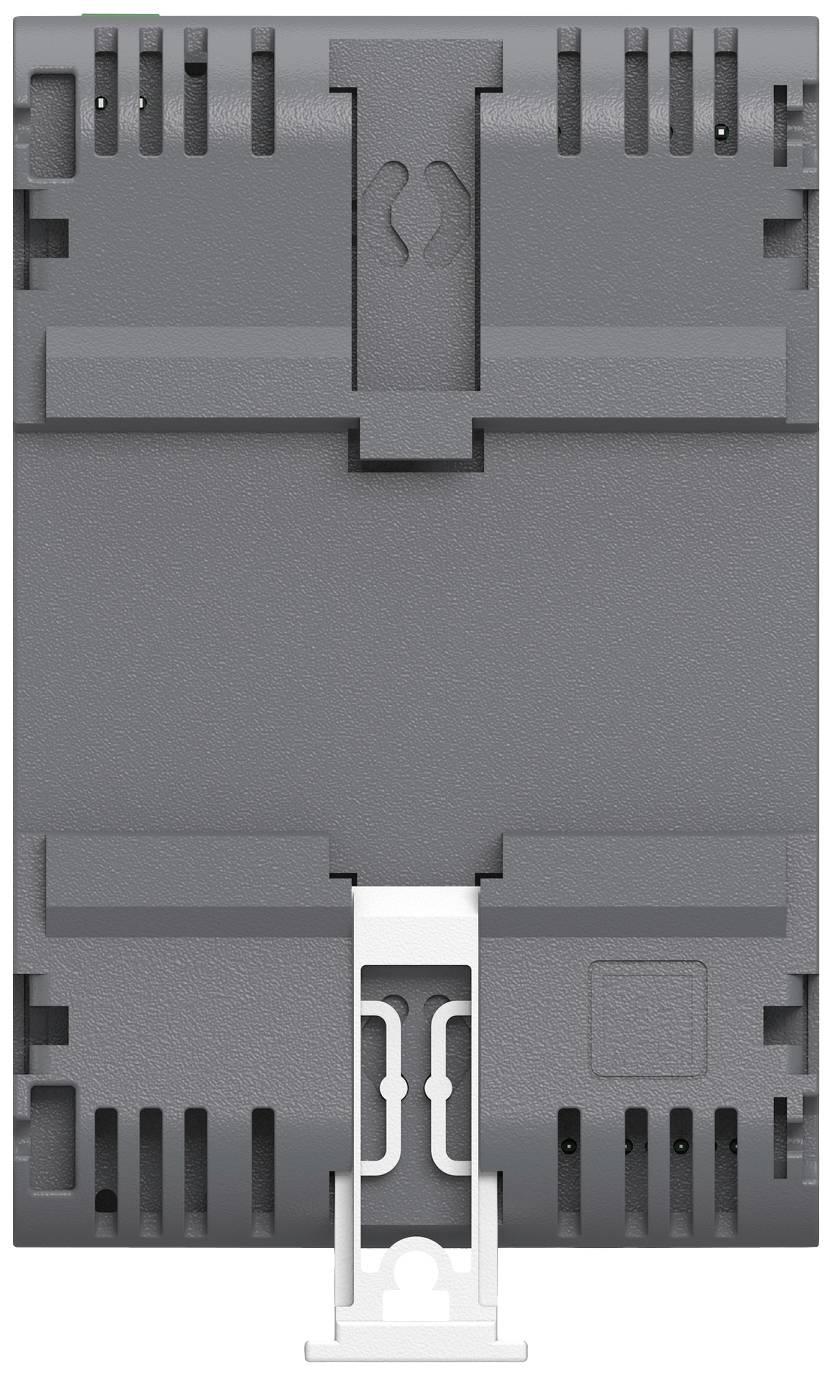

Graues rechteckiges Gerät mit vertikalen Lüftungsschlitzen. Eine Montagehalterung ist unten sichtbar.

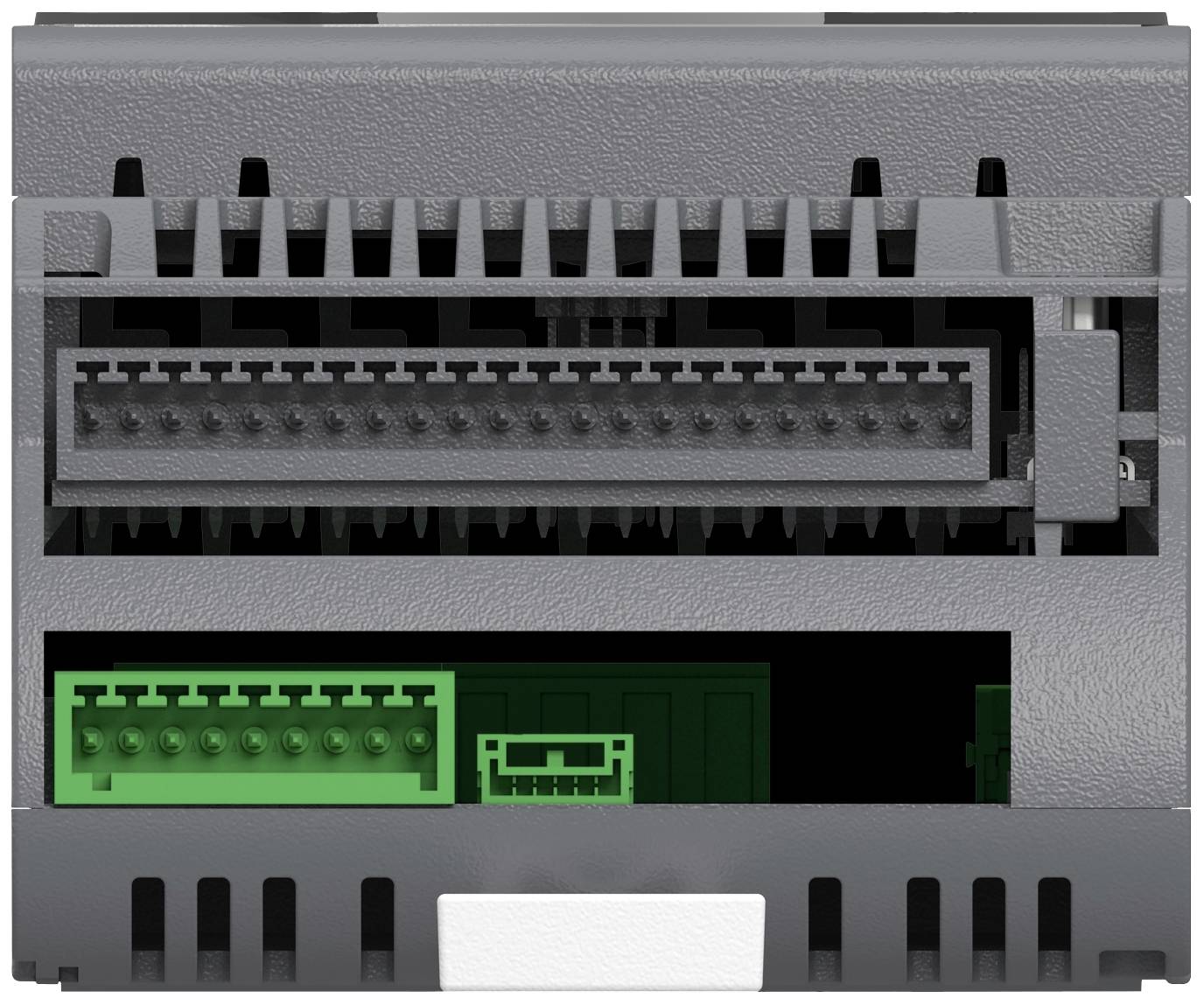

Ein grauer Verbindungsstecker mit mehreren Steckplätzen und grünen Anschlüssen für elektronische Geräte.

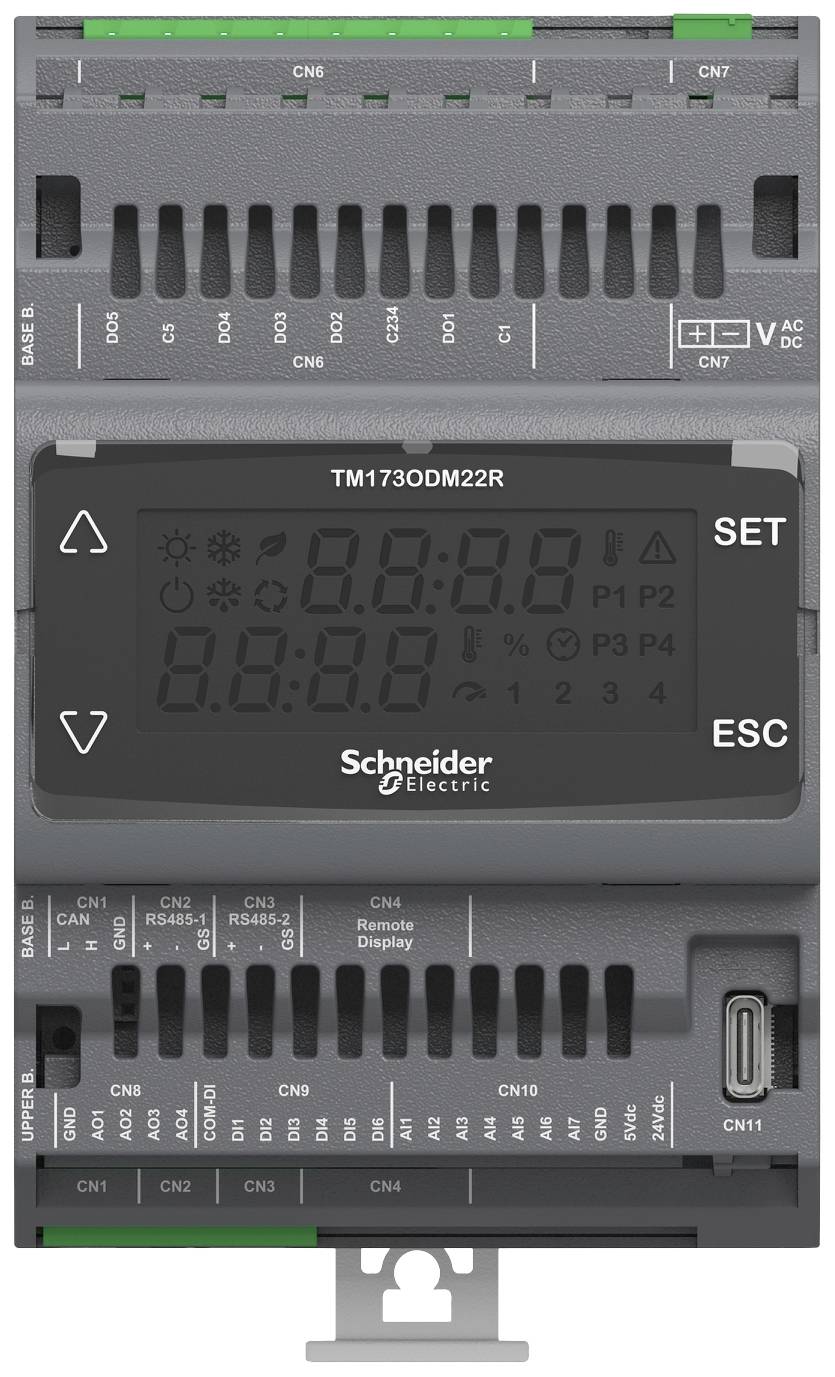

Ein Automatisierungsmodul von Schneider Electric, Modell TM173ODM22R, mit digitalen Anzeigeelementen und mehreren Anschlussmöglichkeiten.

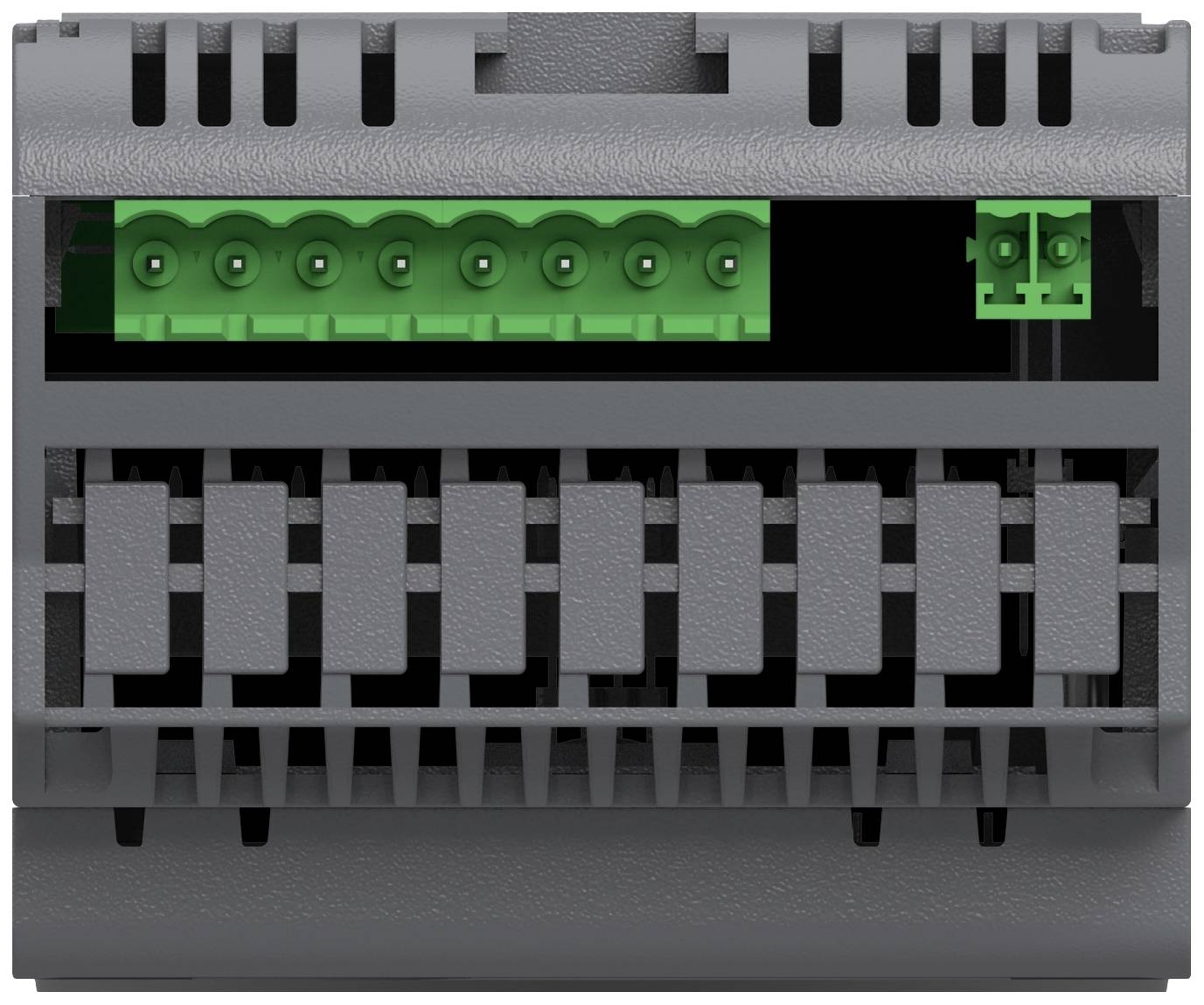

Eine graue Steckverbinderleiste mit mehreren grünen Anschlussklemmen, vermutlich für elektrische Verbindungen.

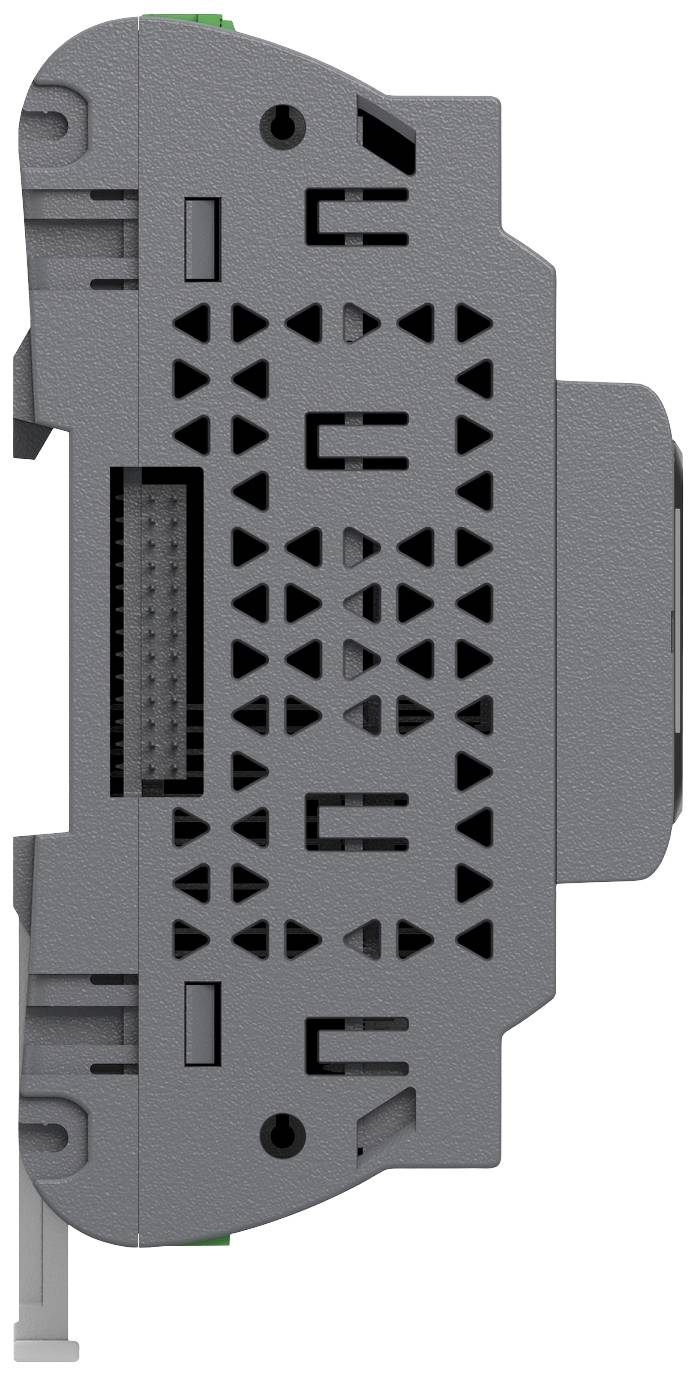

Graues elektronisches Gerät seitlich dargestellt, mit Lüftungsschlitzen und mehreren Anschlüssen. Eignet sich für industrielle Anwendungen.

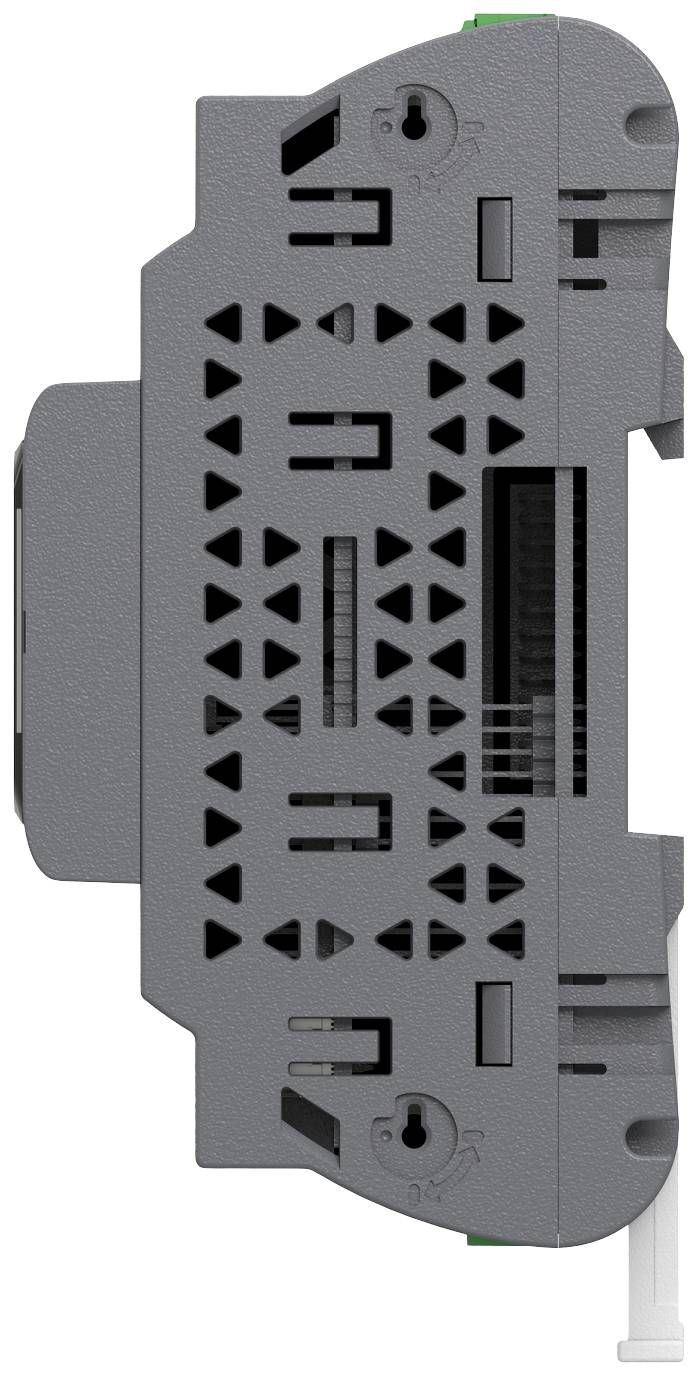

Das Bild zeigt ein graues, rechteckiges elektronisches Gerät mit Belüftungsmustern und Steckverbindungen, vermutlich ein DIN-Schienen-Modul.

1/7

Datenblatt (PDF)

Lieferung Di., 6. Okt.

Anzahl

Stück

Gesamt (CHF 164.62 / Stück)

CHF 176.37

-7 %

CHF 164.62

zzgl. MwSt.

nur CHF 18.57

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Produkt-Art: SPS-Steuerungsmodul

Betriebsspannung: 24 V DC/AC

Typ: TM173ODM22R

Display: Ja

Herst.-Teilenr.: TM173ODM22R

Anzahl Ausgänge max.: 9

Anzahl Eingänge max.: 13

Anzahl Relais Ausgänge max.: 5

Anzahl analoge Ausgänge max.: 4

Anzahl analoge Eingänge max.: 7

Anzahl digitale Eingänge max.: 6

Erweiterbar: Ja

Montageart (Details): Hutschiene oder Montageplatte mit Befestigungszubehör

: 72 mm

: kompakt

: 110 mm

: 60 mm

: TRUE

: FALSE

: 6

: 5

: 7

: 4

: AC/DC

: sonstige

: 1024 kB

: FALSE

: 0

: 0

: 0

: 2

: 2

: 0

: 0

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: ohne

: ohne

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: 0

: 0

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: 5

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: 24-24.0 V

: FALSE

: FALSE

: FALSE

: FALSE

: ohne

: FALSE

: FALSE

: FALSE

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 3304617 Schneider Electric TM173ODM22R TM173ODM22R SPS-Steuerungsmodul 24 V DC/AC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3304617 Schneider Electric TM173ODM22R TM173ODM22R SPS-Steuerungsmodul 24 V DC/AC

Beschreibung

Die SPS Steuerung Modicon M173 in Optimized Ausführung ist Teil der Modicon M171/M172/M173-Reihe, einem Regelungsangebot für HLK/Pumpenanwendungen. Die Steuerung verfügt über 6 digitale Eingänge, 7 analoge Eingänge, 5 digitale Ausgänge (Relais), 4 analoge Ausgänge. Mit integrierten und optionalen Schnittstellen ist die Steuerung flexibel vernetzbar. Integriert sind zwei RS485 Schnittstellen und einen CAN-Erweiterungsbusanschluss. Es handelt sich um eine programmierbare Logiksteuerung komplette Automatisierungslösungen für HLK- und Pumpenanlagen konzipiert und ist mit einem LCD-Display ausgestattet. Die Steuerung ist kompatibel ist mit E/A-Erweiterungsmodulen und Secure Interfaces. Die Spannungsversorgung erfolgt über 24 VAC / 24 VDC. Die Anschlüsse erfolgen mittels abnehmbaren Schraubklemmleisten (im Lieferumfang enthalten). Die Montage erfolgt auf einer 35mm Hutschiene oder Montageplatte mit Befestigungszubehör. Wird mit kostenfreier Software EcoStruxure Machine Expert - HVAC programmiert.
