Schneider Electric LMC802CCG10000 Erweiterungsmodul 24 V/DC
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 15'799.95 / Stück)
CHF 15'799.95
inkl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Anzahl der analogen Ausgänge: 2
- Anzahl der analogen Eingänge: 2
- Anzahl der digitalen Ausgänge: 16
- Anzahl der digitalen Eingänge: 20
- Anzahl der HW-Schnittstellen Industrial Ethernet: 1
- Anzahl der HW-Schnittstellen parallel: 0
- Anzahl der HW-Schnittstellen seriell RS-232: 1
- Anzahl der HW-Schnittstellen seriell RS-422: 1
- Anzahl der HW-Schnittstellen seriell RS-485: 1
- Anzahl der HW-Schnittstellen sonstige: 1
- Anzahl der HW-Schnittstellen USB: 1
- Anzahl der HW-Schnittstellen Wireless: 0
- Anzahl der Relaisausgänge: 0
- Anzahl der Schnittstellen PROFINET: 0
- Bearbeitungszeit (1K, Binäranweisung): 0.002 ms
- Explosionsschutz-Kategorie für Gas: ohne
- Explosionsschutz-Kategorie für Staub: ohne
- Fronteinbau möglich: nein
- Funkstandard Bluetooth: nein
- Funkstandard GPRS: nein
- Funkstandard GSM: nein
- Funkstandard UMTS: nein
- Funkstandard WLAN 802.11: nein
- Geeignet für Sicherheitsfunktionen: nein
- IO-Link Master: nein
- Max. Anzahl der Zeitschaltuhren: 0
- Mit Display: ja
- Mit optischer Schnittstelle: nein
- Performance Level nach EN ISO 13849-1: ohne
- Programmspeichererweiterung möglich: nein
- Rack-Montage möglich: ja
- Redundanzfähigkeit: nein
- SIL nach IEC 61508: ohne
- Spannungsart der Versorgungsspannung: DC
- Speicherart: NVRAM
- Speichergröße: 256 kB
- Systemkomponente: nein
- Tragschienenmontage möglich: nein
- Unterstützt Protokoll für AS-Interface Safety at Work: nein
- Unterstützt Protokoll für ASI: nein
- Unterstützt Protokoll für CAN: ja
- Unterstützt Protokoll für Data-Highway: nein
- Unterstützt Protokoll für DeviceNet: nein
- Unterstützt Protokoll für DeviceNet Safety: nein
- Unterstützt Protokoll für DNP3: nein
- Unterstützt Protokoll für EtherCAT: ja
- Unterstützt Protokoll für EtherNet/IP: ja
- Unterstützt Protokoll für Foundation Fieldbus: nein
- Unterstützt Protokoll für IEC 60870: nein
- Unterstützt Protokoll für IEC 61850 Ethernet: nein
- Unterstützt Protokoll für INTERBUS: nein
- Unterstützt Protokoll für INTERBUS-Safety: nein
- Unterstützt Protokoll für KNX: nein
- Unterstützt Protokoll für LON: nein
- Unterstützt Protokoll für Modbus: nein
- Unterstützt Protokoll für PROFIBUS: ja
- Unterstützt Protokoll für PROFINET CBA: nein
- Unterstützt Protokoll für PROFINET IO: ja
- Unterstützt Protokoll für PROFIsafe: nein
- Unterstützt Protokoll für SafetyBUS p: nein
- Unterstützt Protokoll für SERCOS: ja
- Unterstützt Protokoll für sonstige Bussysteme: nein
- Unterstützt Protokoll für SUCONET: nein
- Unterstützt Protokoll für TCP/IP: nein
- Versorgungsspannung DC: 24-24 V
- Wand-/Direktmontage möglich: ja
- Zertifiziert für UL-Gefahrenbereich Division 1: nein
- Zertifiziert für UL-Gefahrenbereich Division 2: nein
- Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): nein
- Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): nein
- Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): nein
- Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): nein
- Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): nein
- Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): nein
- Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube): nein
- Zertifiziert für UL-Gefahrenbereich Klasse I: nein
- Zertifiziert für UL-Gefahrenbereich Klasse II: nein
- Zertifiziert für UL-Gefahrenbereich Klasse III: nein
- Zugehöriges Betriebsmittel (Ex ia): nein
- Zugehöriges Betriebsmittel (Ex ib): nein
- Produkt-Art
Erweiterungsmodul
- Anzahl analoge Eingänge max.
2
- Anzahl analoge Ausgänge max.
2
- Anzahl digitale Eingänge max.
20
- Anzahl Eingänge max.
22
- Anzahl Ausgänge max.
18
- Anzahl Relais Ausgänge max.
0
- Betriebsspannung
24 V/DC
- Höhe
310 mm
- Breite
100 mm
- Typ
LMC802CCG10000
- Herst.-Teilenr.
LMC802CCG10000
- Abm.
(B x H x T) 100 x 310 x 243 mm
- Display
Ja
- Ausführung
kompakt
- Montageart (Details)
Rack-Montage. Wand-/Direktmontage
- Tiefe
243 mm
100 mm
kompakt
310 mm
243 mm
TRUE
FALSE
20
16
2
2
DC
NVRAM
256 kB
0.002 ms
FALSE
1
1
1
1
1
0
1
FALSE
FALSE
FALSE
FALSE
TRUE
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
ohne
ohne
FALSE
FALSE
FALSE
TRUE
FALSE
0
0
FALSE
TRUE
TRUE
FALSE
FALSE
FALSE
0
0
ohne
FALSE
FALSE
TRUE
FALSE
FALSE
TRUE
FALSE
FALSE
24-24 V
FALSE
FALSE
FALSE
FALSE
ohne
FALSE
FALSE
FALSE
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
Dokumente & Downloads
Datenblatt
Datenblatt 3756738 Schneider Electric LMC802CCG10000 Erweiterungsmodul 24 V/DC
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3756738 Schneider Electric LMC802CCG10000 Erweiterungsmodul 24 V/DC
Beschreibung

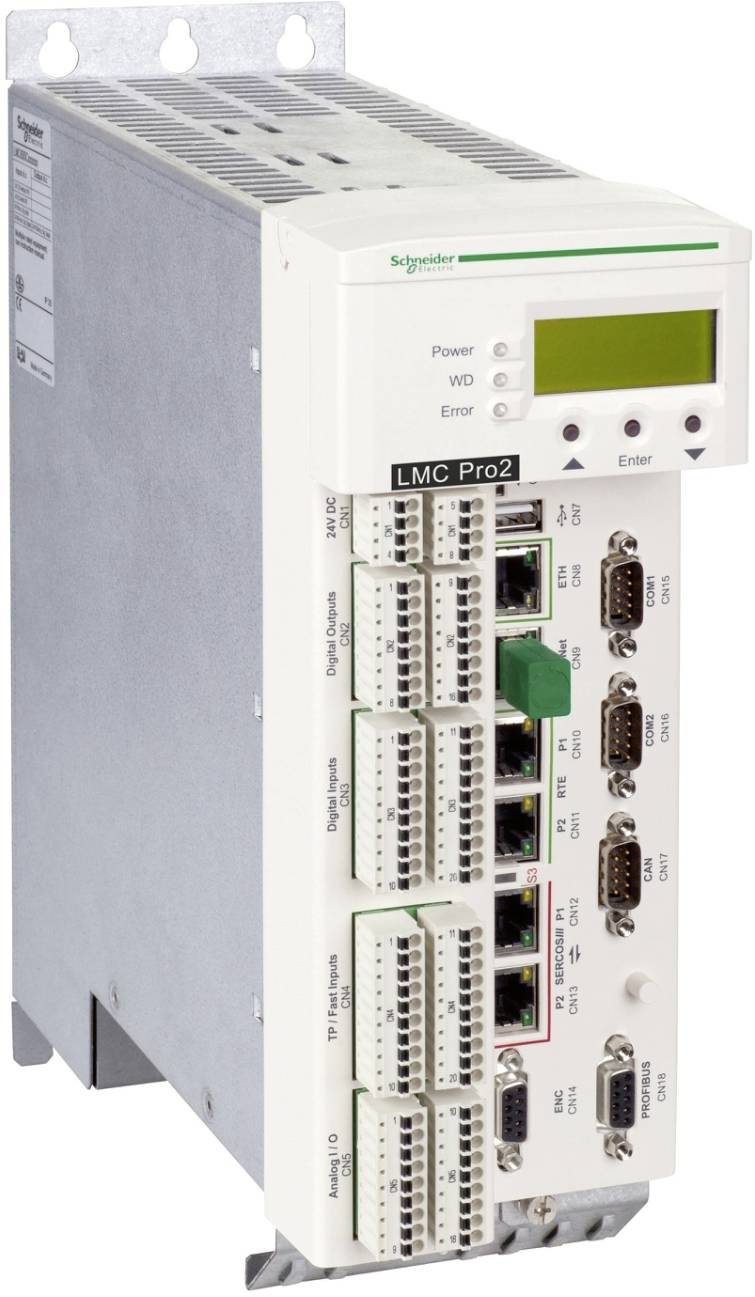

Motion-Controller LMC Pro2 für die motion-basierte Automatisierung mit PacDrive 3 für flexible Antriebsarchitekturen in Mehrachsensystemen. Diese Steuerung ist für den Betrieb für bis zu 130 synchrone Achsen ausgelegt. Zur Realisierung von modularen Maschinen kommuniziert der Controller über den Motionbus Sercos III mit den Servoreglern. Neben einer PacNet-Schnittstelle stehen je nach Konfiguration folgende Feldbusse zur Verfügung: Profibus DP Master/Slave, RT-Ethernet oder CANopen. Für den Einbau von zusätzlichen Kommunikationsmodulen stehen 2 Slots zur Verfügung, von beide jeweils mit einem RT Ethernet-Modul bestückt sind. Ein Batterie-Paket zur Realisierung einer unterbrechungsfreien Versorgung ist eingebaut. Es sind 16 Touchprobe-, 4 Interrupt-, 20 digitale und 2 analoge Eingänge verfügbar, sowie 16 digitale und 2 analoge Ausgänge. An die Master-Encoder-Schnittstelle ist ein Hiperface Master Encoder oder ein inkrementaler Master Encoder anschliessbar. Die Netzwerkverbindung erfolgt über Ethernet. Ein OPC UA Server ist integriert. Im Zubehörset sind die benötigten Stecker und eine CF-Karte enthalten.
Hinweise
- Bluetooth® ist eine eingetragene Marke von Bluetooth SIG, Inc.
