Schlegel SVATII_C009 SVATII_C009 Drucktaster beschriftbar manuell, 1 Taste 2 St.

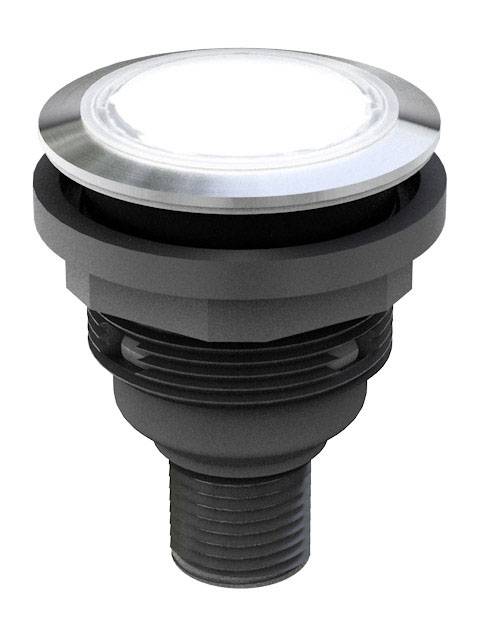

Ein runder, robuster LED-Deckenstrahler in einem schwarzen Gehäuse mit silbernem Rand. Geeignet für den Einsatz in Außenbereichen.

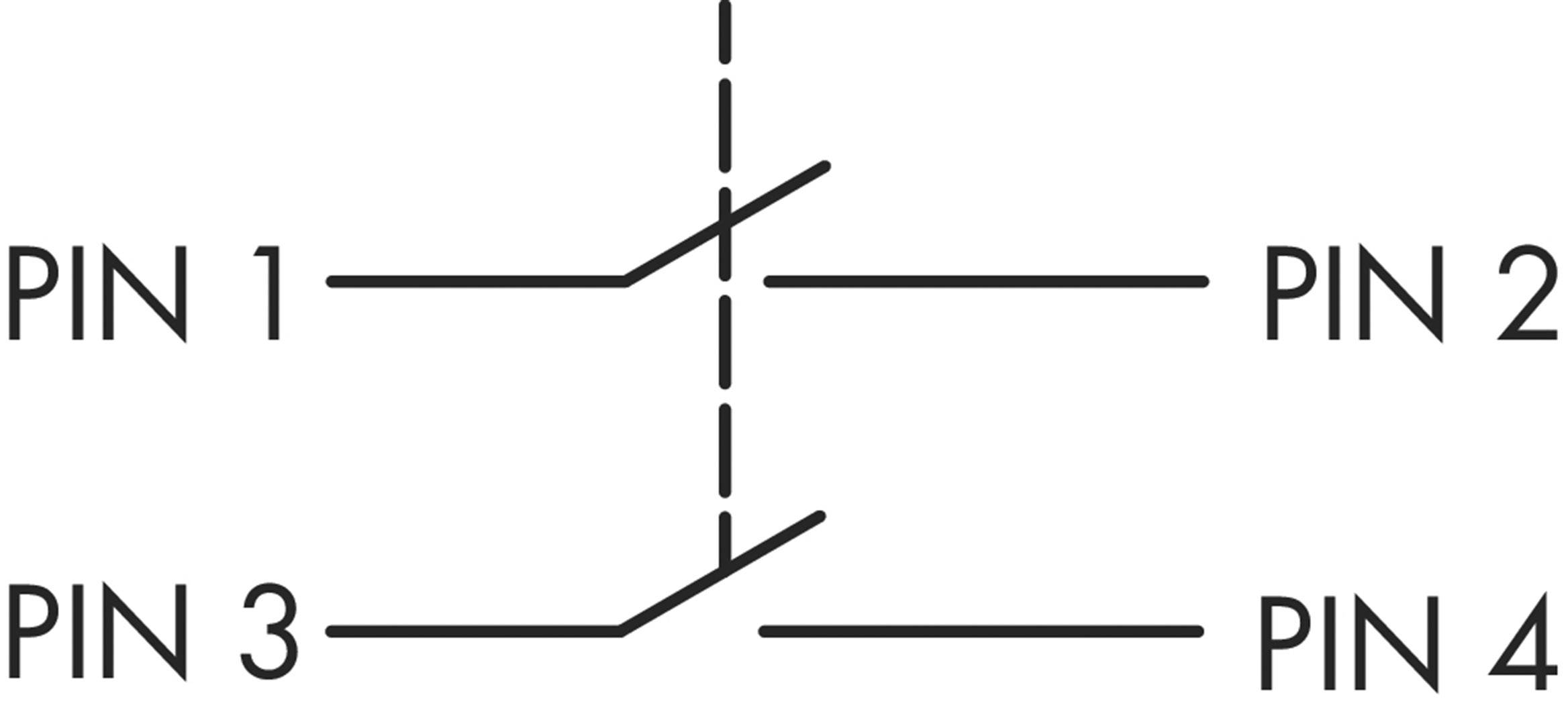

'Diagramm eines zweipoligen Umschalters: PIN 1 verbunden mit PIN 2, PIN 3 verbunden mit PIN 4. Schaltet zwischen zwei Stromkreisen.'

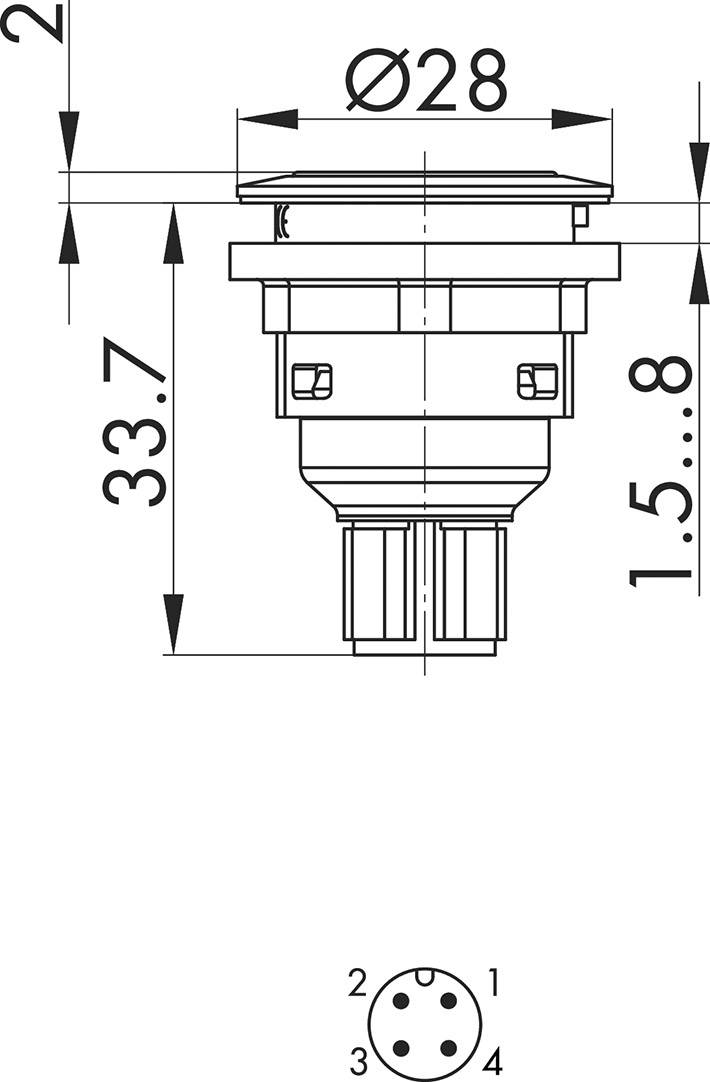

Technische Zeichnung eines runden Schalters, Ø28 mm, Höhe 33.7 mm, mit Pinbelegung unten: 1, 2, 3, 4 nummeriert.
'PIN 1/PIN 2' und 'PIN 1/PIN 4' zeigen Balken auf Position '1', 'PIN 3 n.C.' ohne Balken. Liste der Verbindungen mit Positionen 0, 1, 2.
1/4
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Bald verfügbar
Anzahl (Packungsgröße 2 St.)
Gesamt (CHF 81.95 / Stück)
CHF 81.95
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

"Schlegel Drucktaste SVATII_C009 2 St."

Unser Service für Sie

Technische Daten

  • Schutzklasse: II (Schutzisolierung)
  • Hub: 2,3 mm
  • Beleuchtung: nein
  • Beschriftbar: ja
  • Frontrahmen: Edelstahl, glänzend
  • Form: rund
Produkt-Art

Drucktaster

Schalter/Taster-Besonderheiten

beschriftbar

Beleuchtungsart

Ohne Beleuchtung

Betätigungsart

manuell

1 Taste

Anschluss

M12 Stecker

Form

rund

Funktionen

tastend

Kontaktart

2 Schließer

Mechanische Lebensdauer

1000000

Elektrische Lebensdauer

1000000

Einbau-Ø

22.3 mm

Ausführung

SVATII_C009

IP65

IP67

Min. Temperatur

-25 °C

Max. Temperatur

+70 °C

Schaltspannung

50 V DC/AC

Schaltstrom (max.)

4 A

Länge

35.7 mm

Breite

28 mm

Höhe

28 mm

Passend für (Details)

Baureihe: SHORTRON® connect

Inhalt

2 St.

Abm.

(L x B x H) 35.7 x 28 x 28 mm

RoHS-konform

Ja

Typ

SVATII_C009

Dokumente & Downloads

Datenblatt

Datenblatt 2238477 Schlegel SVATII_C009 SVATII_C009 Drucktaster beschriftbar manuell, 1 Taste 2 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2238477 Schlegel SVATII_C009 SVATII_C009 Drucktaster beschriftbar manuell, 1 Taste 2 St.
