Name: Schlegel SVASTBII_C009 SVASTBII_C009 Wahltaste mit Drehschalter, glänzend, Frontring Metall manuell, Drehschalter 1 St.
Brand: Schlegel
SKU: 2238612
Availability: BackOrder

Elektronischer Drehschalter mit schwarzem Griff und metallischem Ring, verwendet zur Steuerung von Geräten oder Systemen.

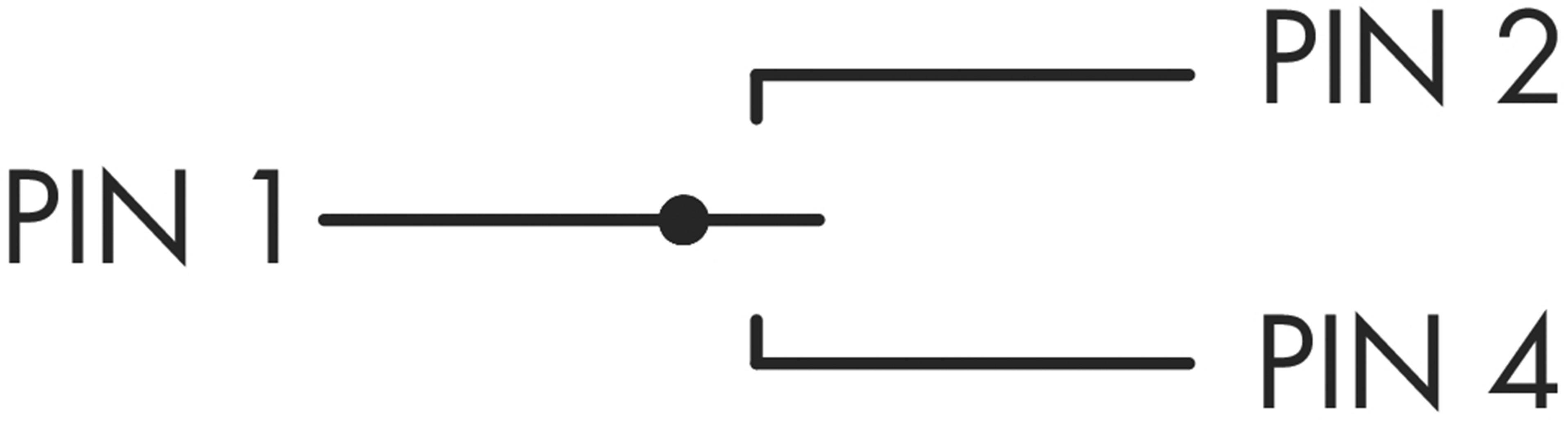

Schematische Darstellung eines zweipoligen Umschalters: PIN 1 verbunden mit PIN 2 oder PIN 4. Hauptkontakt auf PIN 1.

Schaltschema eines Schleifkontakts: PIN 1 ist mit einem Kontaktschalter verbunden, PIN 2 und PIN 4 werden davon geschaltet.

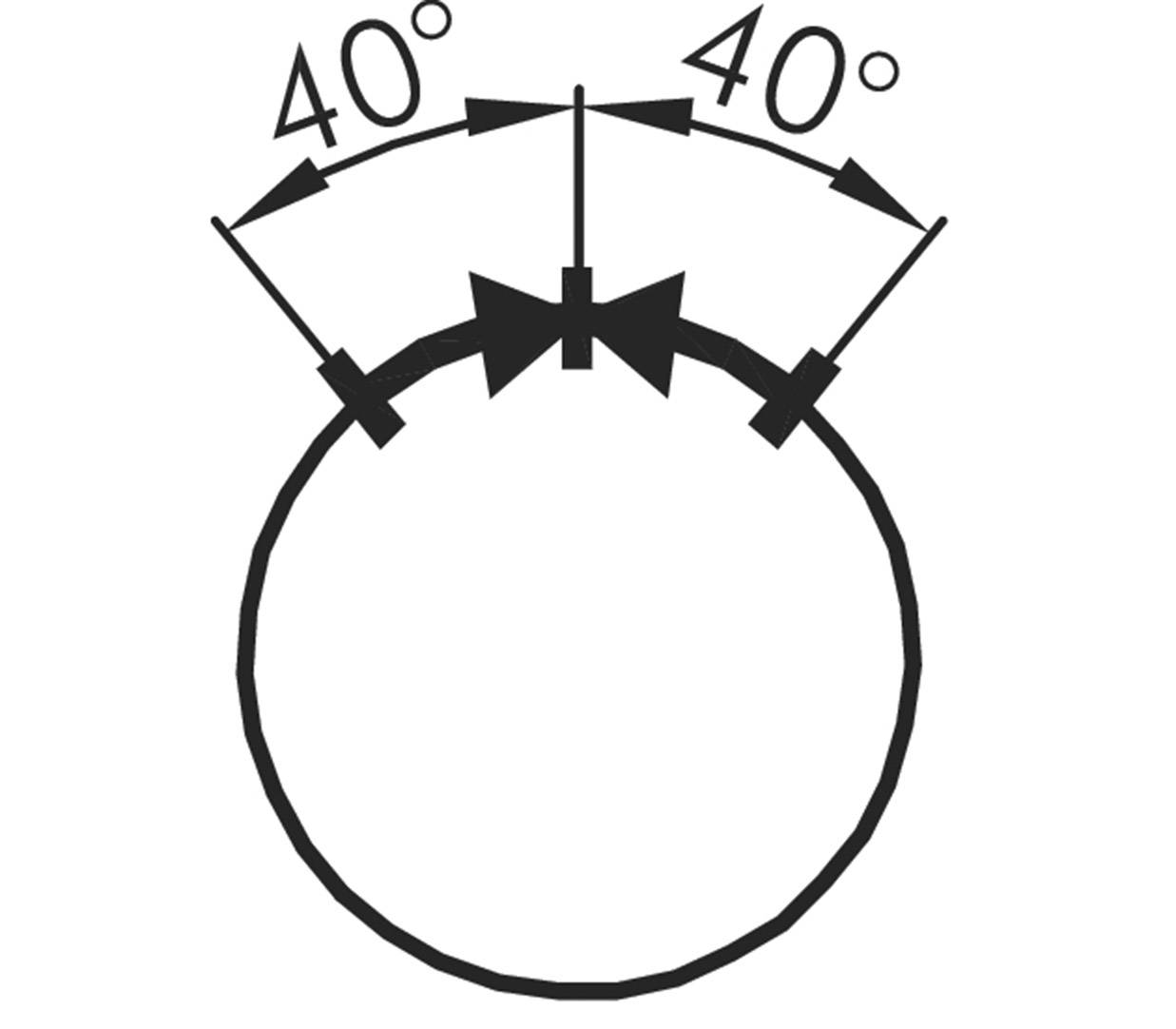

Diagramm zeigt zwei gleich große Winkel von 40 Grad, die von einem Mittelpunkt eines Kreises ausgehen. Zeigt Symmetrie.

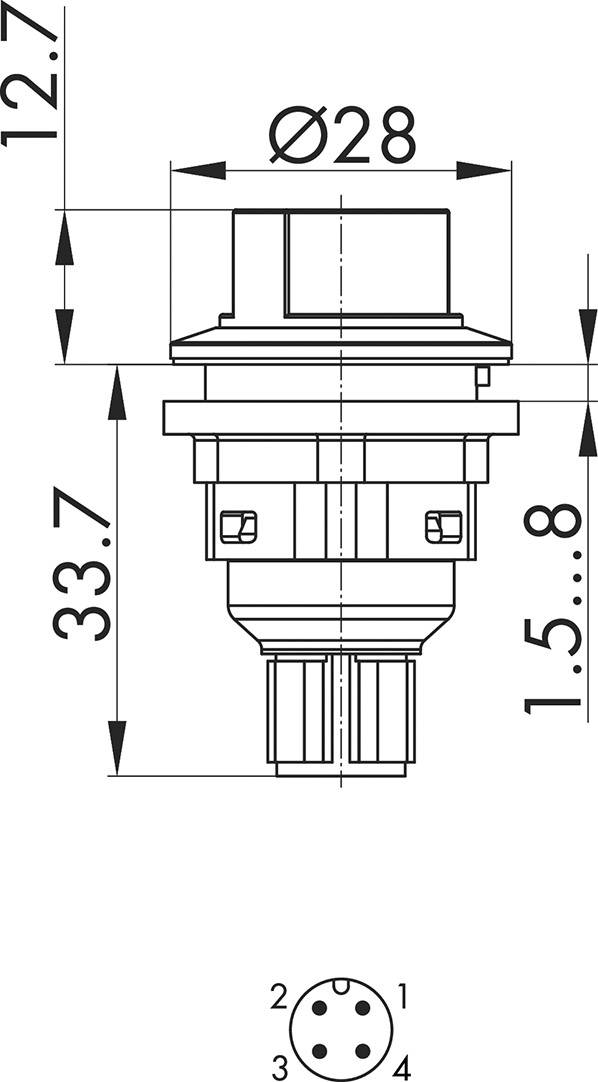

Technische Zeichnung eines runden Schalters mit 28 mm Durchmesser und einer Tiefe von 33,7 mm. Enthält Anschlussansicht mit Pin-Nummern.

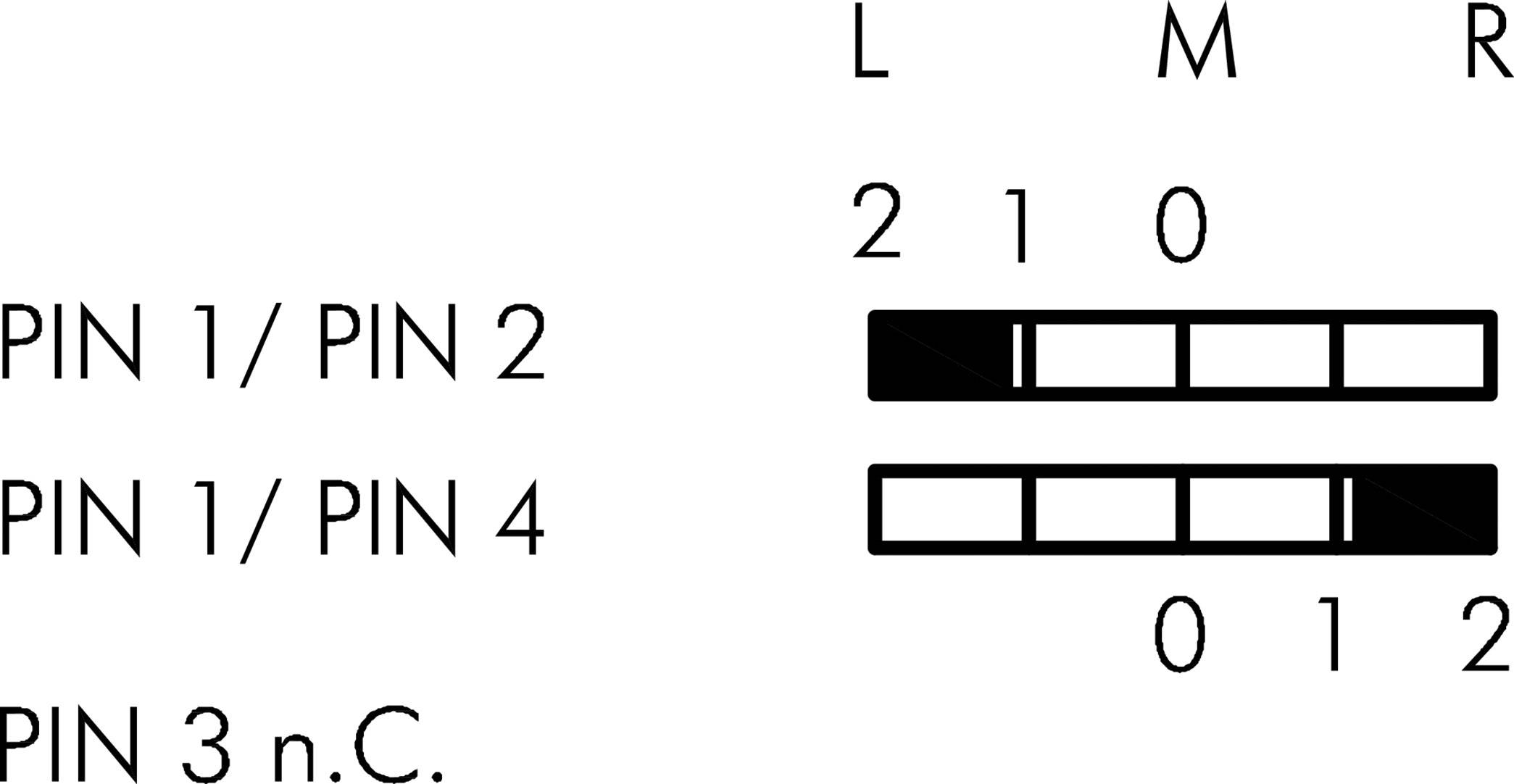

Diagramm zeigt drei Audio-Pins und ihre Belegungen: PIN 1/2 und 1/4 als Hebel, PIN 3 nicht belegt. Seiten: Links (L), Mitte (M), Rechts (R).

1/6

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Bald verfügbar

Anzahl

Stück

Gesamt (CHF 47.95 / Stück)

CHF 47.95

inkl. MwSt.

nur CHF 6.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

"Schlegel Wahltaste SVASTBII_C009 1 St."

Edelstahl

Unser Service für Sie

Technische Daten

Schutzklasse: II (Schutzisolierung)
Beleuchtung: nein
Beschriftbar: nein
Frontrahmen: Edelstahl, glänzend
Form: rund

Produkt-Art: Wahltaste

Schalter/Taster-Besonderheiten: mit Drehschalter
glänzend
Frontring Metall

Beleuchtungsart: Ohne Beleuchtung

Betätigungsart: manuell
Drehschalter

Anschluss: M12 Stecker

Form: rund

Funktionen: tastend

Kontaktart: 2 Schließer

Mechanische Lebensdauer: 1000000

Elektrische Lebensdauer: 1000000

Einbau-Ø: 22.3 mm

Ausführung: SVASTBII_C009

: IP65
IP67

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Schaltspannung: 50 V DC/AC

Schaltstrom (max.): 4 A

Länge: 46.4 mm

Breite: 28 mm

Höhe: 28 mm

Passend für (Details): Baureihe: SHORTRON® connect

Inhalt: 1 St.

Abm.: (L x B x H) 46.4 x 28 x 28 mm

RoHS-konform: Ja

Typ: SVASTBII_C009
