Schlegel SSWTLRYI_C005 SSWTLRYI_C005 Drucktaster beleuchtbar manuell, 1 Taste Schwarz 1 St.

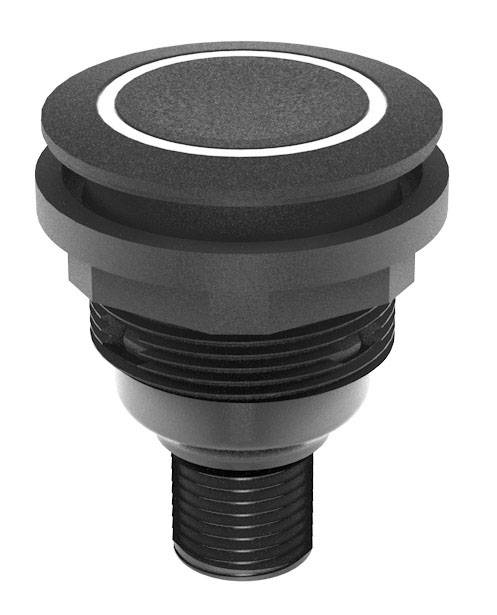

Ein schwarzer, runder Druckknopf mit Gewindeanschluss, geeignet für Maschinensteuerungen oder elektronische Anwendungen.

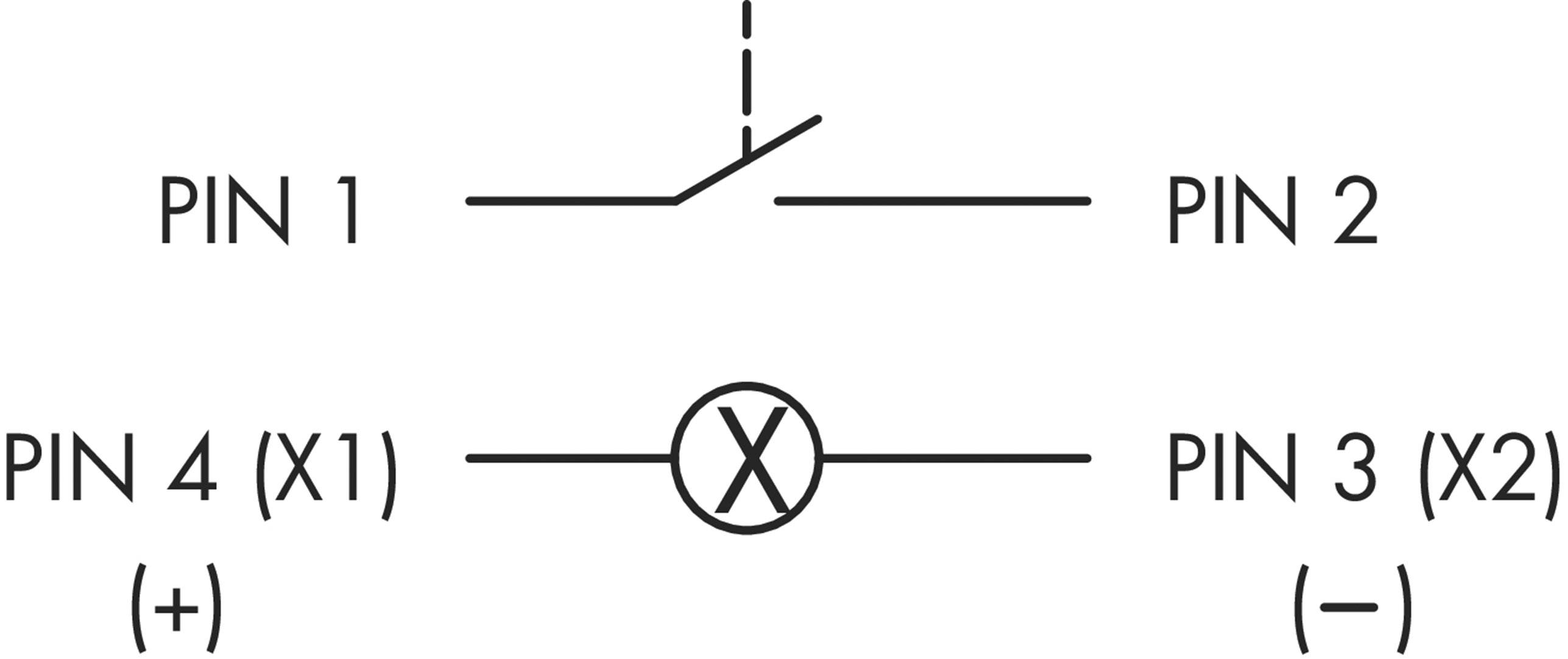

Elektronikschaltplan mit zwei Anschlüssen, PIN 1 und PIN 2, die einen Schalter verbinden, und einem Kreuzsymbol zwischen PIN 3 (X2) und PIN 4 (X1).

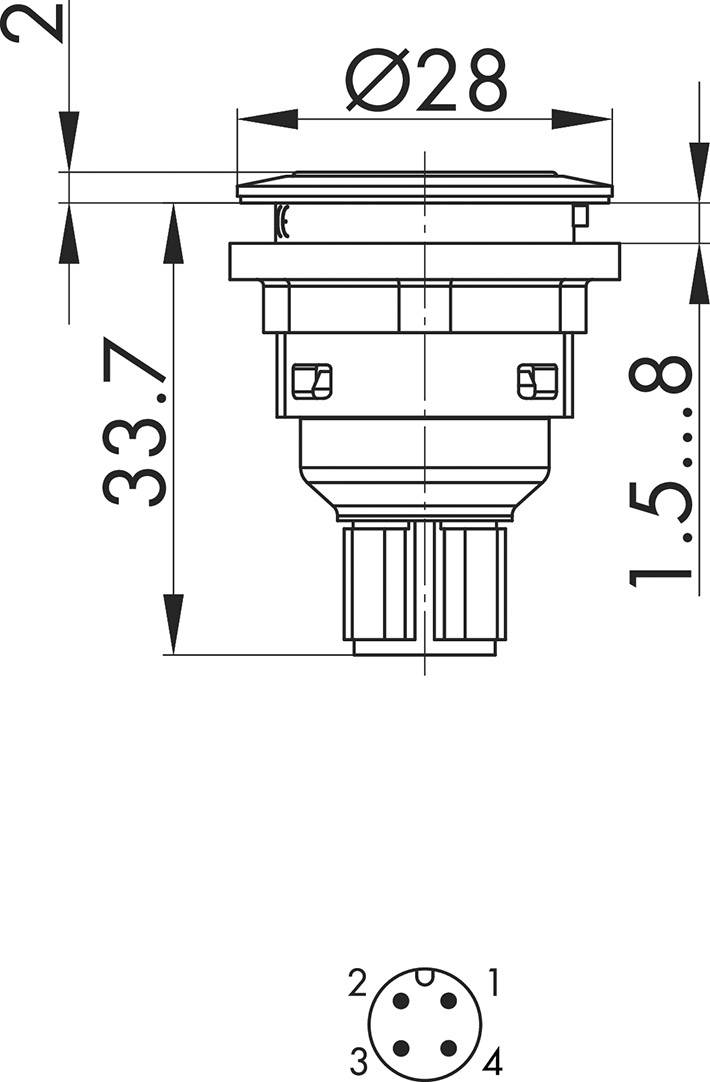

Technische Zeichnung eines zylindrischen Bauteils mit den Maßen Ø28 mm Breite und 33,7 mm Höhe. Es enthält vier elektrische Anschlussstifte am Boden.

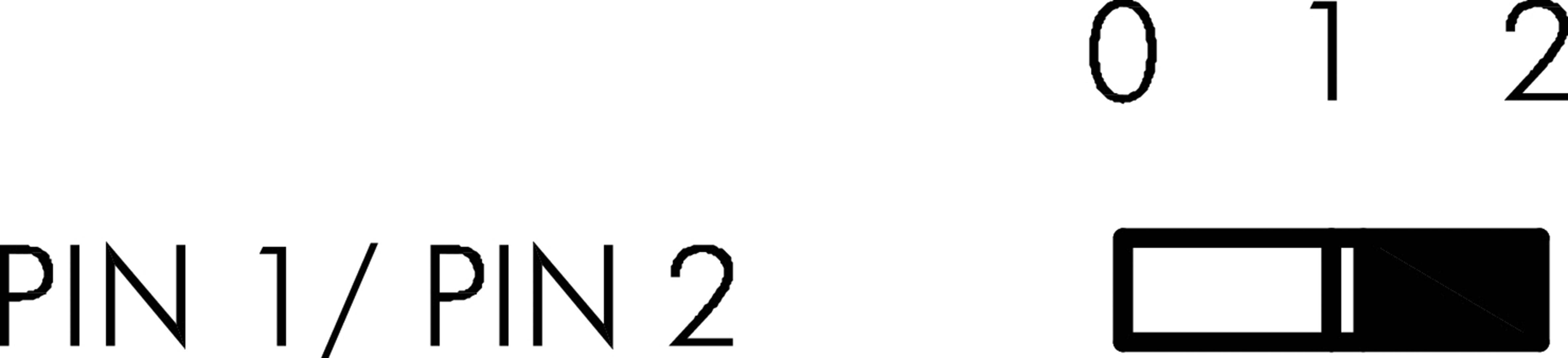

Zahlenschalter mit Positionen '0', '1' und '2', markiert mit 'PIN 1/PIN 2'. Zeigt Auswahlpfeil auf '1'.
1/4
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Bald verfügbar
Anzahl
Gesamt (CHF 41.95 / Stück)
CHF 41.95
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

"Schlegel Drucktaste SSWTLRYI_C005 1 St."

Unser Service für Sie

Technische Daten

  • Schutzklasse: II (Schutzisolierung)
  • Hub: 2,3 mm
  • Beleuchtung: ja
  • Beschriftbar: nein
  • Frontrahmen: schwarz
  • Form: rund
  • Leuchtring: gelb
  • Schaltleistung: 250 V, 6(4) A, AC
Produkt-Art

Drucktaster

Schalter/Taster-Besonderheiten

beleuchtbar

Beleuchtungsart

Ringbeleuchtung

Leuchtmittel-Typ

LED

Betätigungsart

manuell

1 Taste

Leuchtfarbe

Gelb

Herstellerfarbe

Schwarz

Gehäusefarbe

Schwarz

Anschluss

M12 Stecker

Funktionen

tastend

Kontaktart

1 Schließer

Mechanische Lebensdauer

1000000

Elektrische Lebensdauer

1000000

Einbau-Ø

22.3 mm

Ausführung

SSWTLRYI_C005

IP65

IP67

Min. Temperatur

-25 °C

Max. Temperatur

+70 °C

Schaltspannung

50 V DC/AC

Schaltstrom (max.)

4 A

Länge

35.7 mm

Breite

28 mm

Höhe

28 mm

Passend für (Details)

Baureihe: SHORTRON® connect

Inhalt

1 St.

Abm.

(L x B x H) 35.7 x 28 x 28 mm

RoHS-konform

Ja

Typ

SSWTLRYI_C005
