Schlegel SSWSTBII_C009 SSWSTBII_C009 Wahltaste mit Drehschalter manuell, Drehschalter Schwarz 1 St.

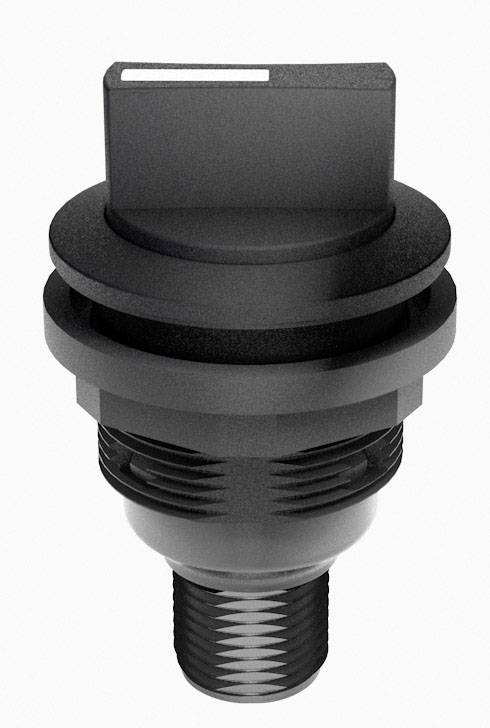

Ein schwarzer Metallanschluss mit Gewinde und flachem Kopf, geeignet für industrielle Anwendungen oder Maschinenanbindung.

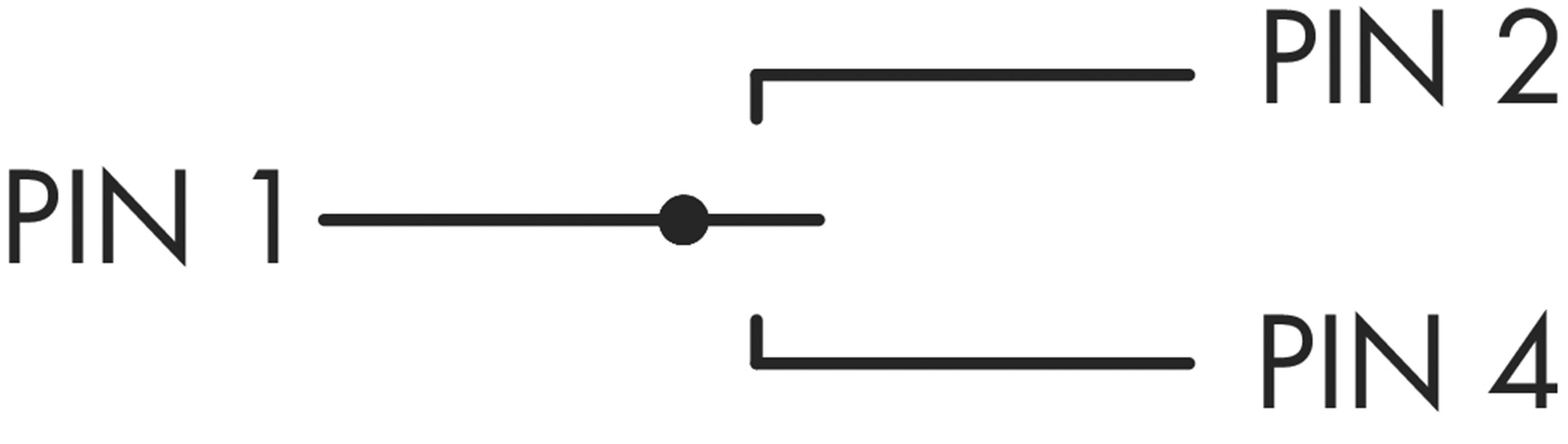

Diagramm eines elektrischen Schaltplans. Pin 1 ist mit einem gemeinsamen Punkt verbunden, der zu Pin 2 und Pin 4 führt, symbolisiert eine gemeinsame Verdrahtung.
'PIN 1' ist mit 'PIN 2' oder 'PIN 4' verbunden, dargestellt durch einen Umschalter.

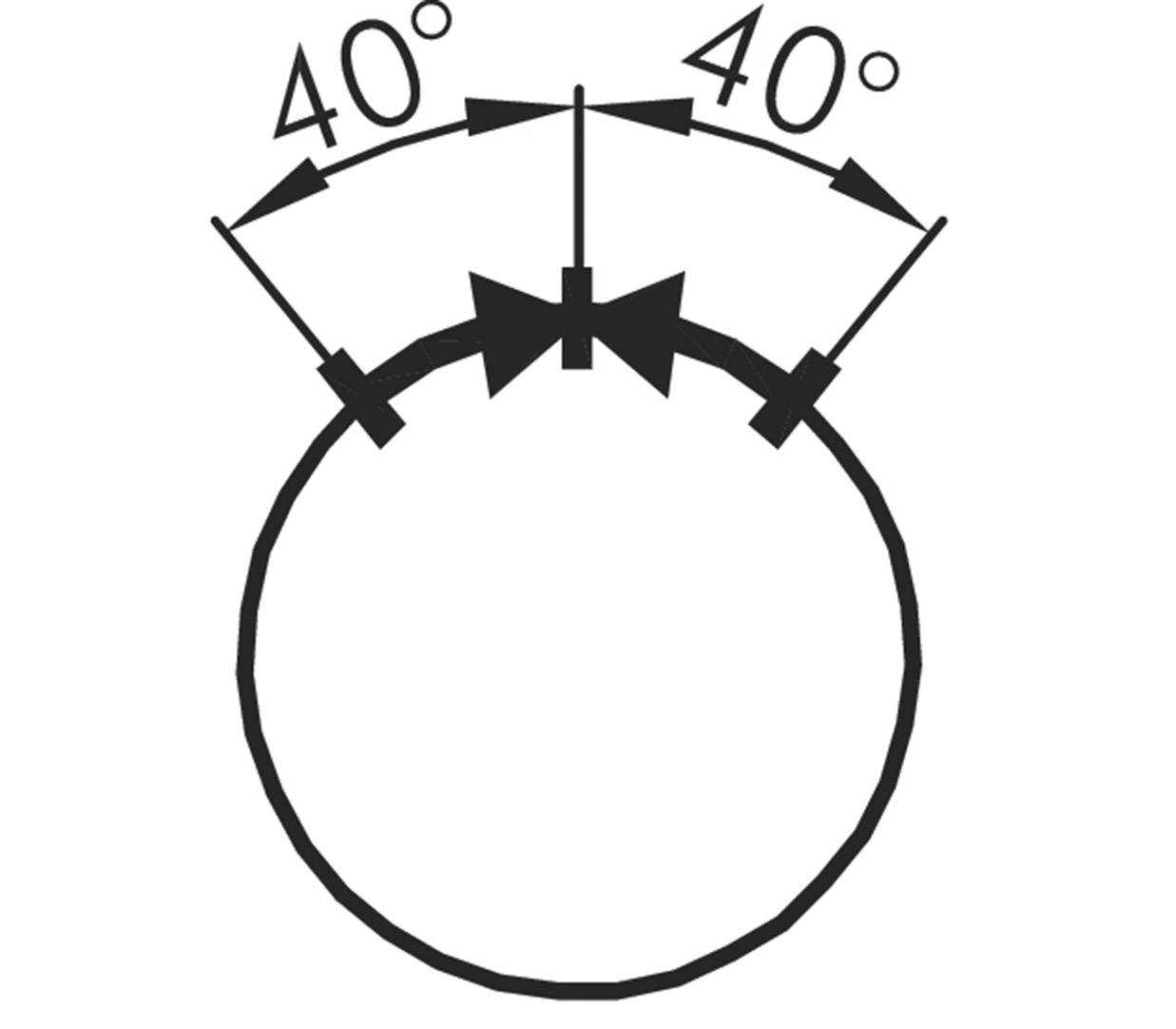

Kreis mit zwei inneren Winkeln von jeweils 40 Grad, dargestellt durch Pfeile, die vom Kreisrand ausgehen.

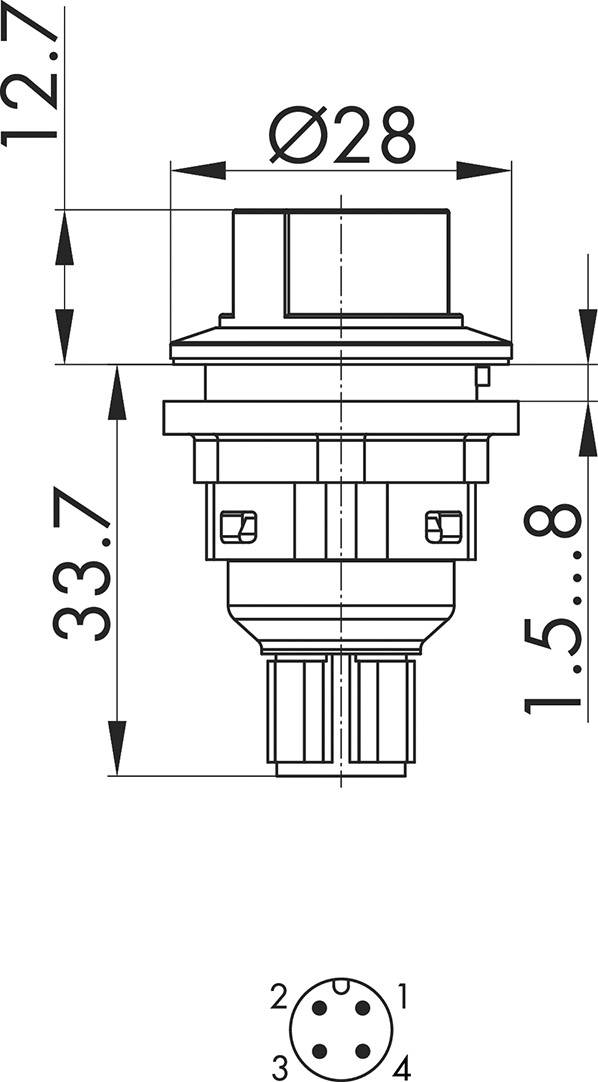

Technische Zeichnung eines runden Steckers mit einem Ø von 28 mm und Längenangaben von 12,7 mm, 33,7 mm und 1,5-8 mm. Zeigt Pinbelegung unten (1 bis 4).

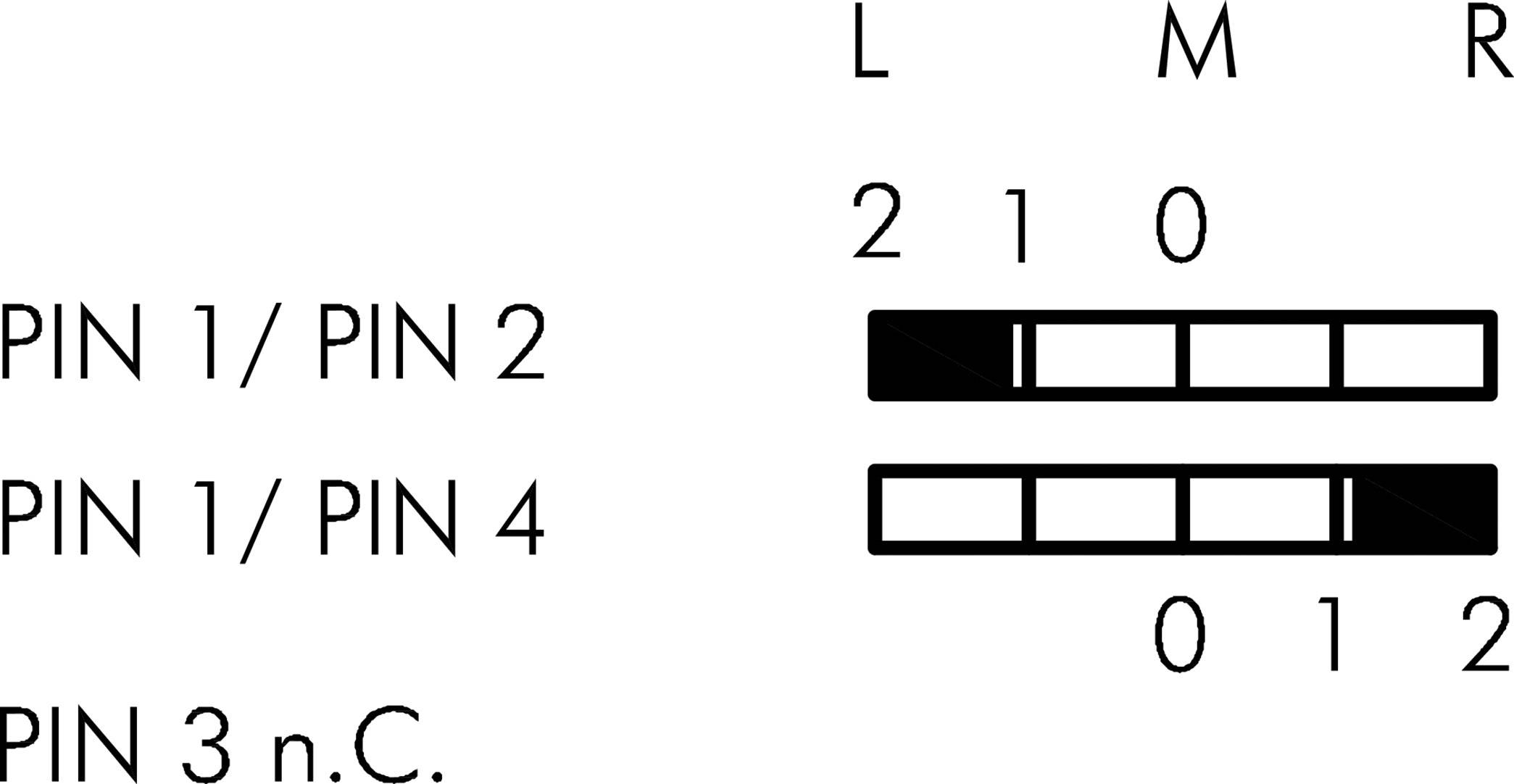

Diagramm zeigt Pinbelegungen für eine Audiobuchse. Oben: 'L', 'M', 'R', Pin 2, 1, 0. Unten zeigt zwei Beschaltungen für PIN 1/2, PIN 1/4, PIN 3 n.C.
1/6
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Bald verfügbar
Anzahl
Gesamt (CHF 41.95 / Stück)
CHF 41.95
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

"Schlegel Wahltaste SSWSTBII_C009 1 St."

  • Schwarz

Unser Service für Sie

Technische Daten

  • Schutzklasse: II (Schutzisolierung)
  • Beleuchtung: nein
  • Beschriftbar: nein
  • Frontrahmen: schwarz
  • Form: rund
Produkt-Art

Wahltaste

Schalter/Taster-Besonderheiten

mit Drehschalter

Beleuchtungsart

Ohne Beleuchtung

Betätigungsart

manuell

Drehschalter

Herstellerfarbe

Schwarz

Gehäusefarbe

Schwarz

Anschluss

M12 Stecker

Form

rund

Funktionen

tastend

Kontaktart

2 Schließer

Mechanische Lebensdauer

1000000

Elektrische Lebensdauer

1000000

Einbau-Ø

22.3 mm

Ausführung

Wahlschalter

IP65

IP67

Min. Temperatur

-25 °C

Max. Temperatur

+70 °C

Schaltspannung

50 V DC/AC

Schaltstrom (max.)

4 A

Länge

46.4 mm

Breite

28 mm

Höhe

28 mm

Passend für (Details)

Baureihe: SHORTRON® connect

Inhalt

1 St.

Abm.

(L x B x H) 46.4 x 28 x 28 mm

RoHS-konform

Ja

Typ

SSWSTBII_C009

Dokumente & Downloads

Datenblatt

Datenblatt 2238611 Schlegel SSWSTBII_C009 SSWSTBII_C009 Wahltaste mit Drehschalter manuell, Drehschalter Schwarz 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2238611 Schlegel SSWSTBII_C009 SSWSTBII_C009 Wahltaste mit Drehschalter manuell, Drehschalter Schwarz 1 St.

Beschreibung

Schlegel Elektrokontakt SSWSTBIIC009 - Wahlschalter - 2 S schwarz - Schwarz
