Schlegel SSWSTAOI_C008 SSWSTAOI_C008 Wahltaste mit Drehschalter manuell, Drehschalter Schwarz 1 St.

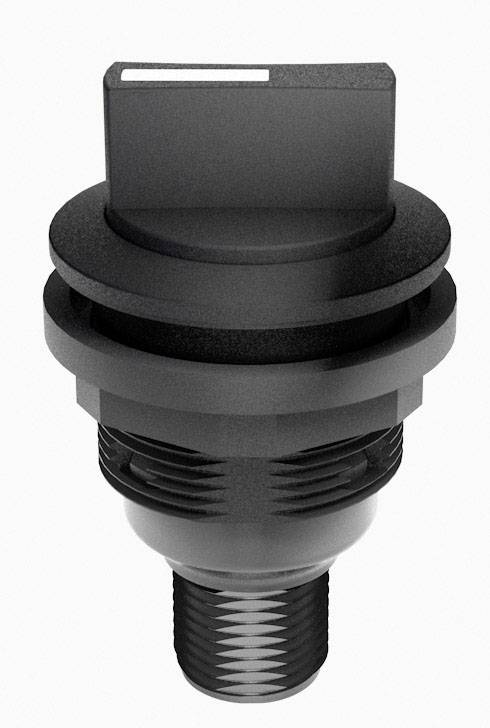

Ein schwarzer, zylindrischer Plastikstecker mit einem rechteckigen Ende und Gewinde an der Unterseite, wahrscheinlich ein technisches Bauteil.

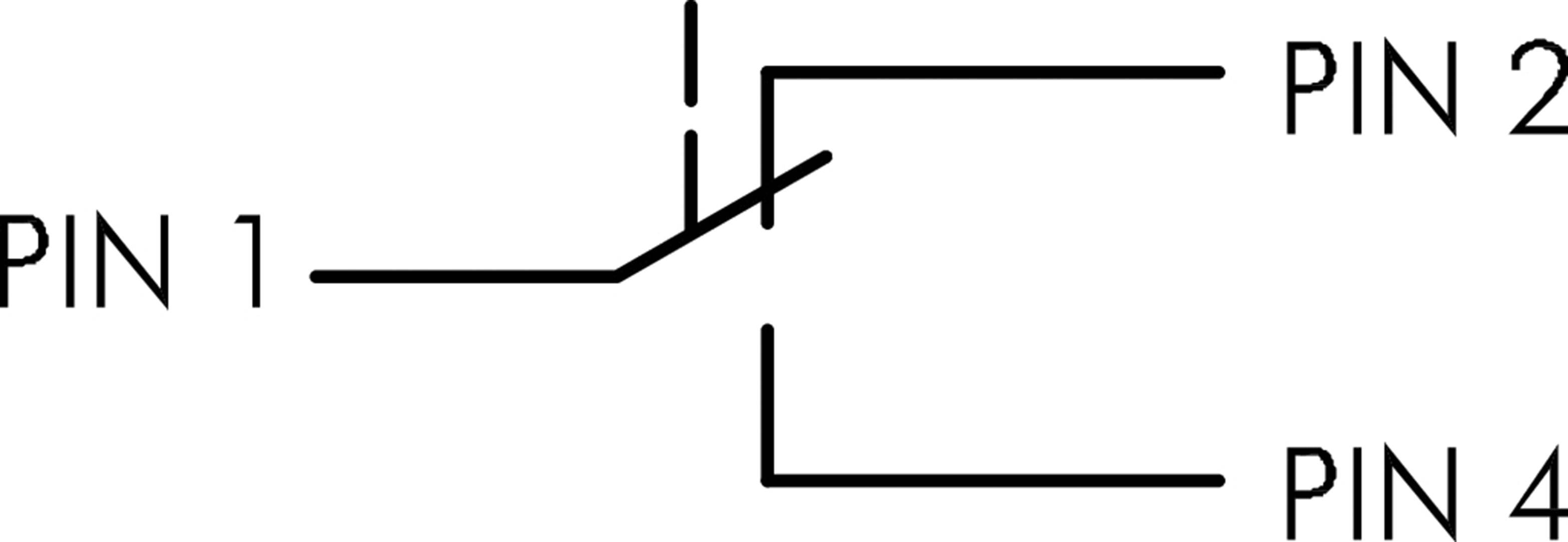

'PIN 1' ist mit einer Linie verbunden, die sich auf zwei Wege teilt: 'PIN 2' und 'PIN 4'. Dies zeigt eine einfache Schaltung.
'Schalterdiagramm: Pin 1 verbindet wahlweise mit Pin 2 oder Pin 4.'

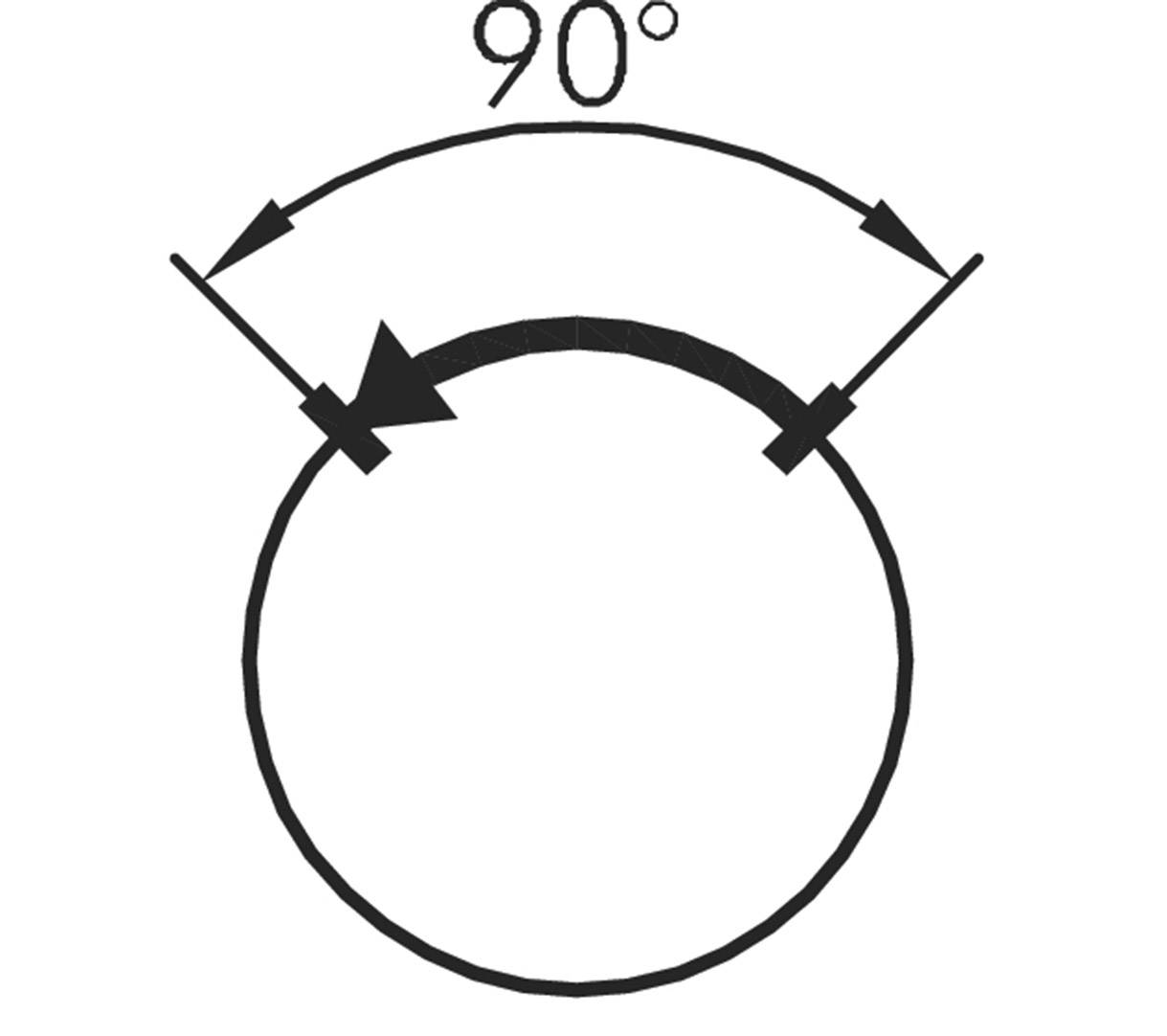

Ein Kreis mit einem markierten 90-Grad-Segment, das einen Viertelkreis anzeigt.

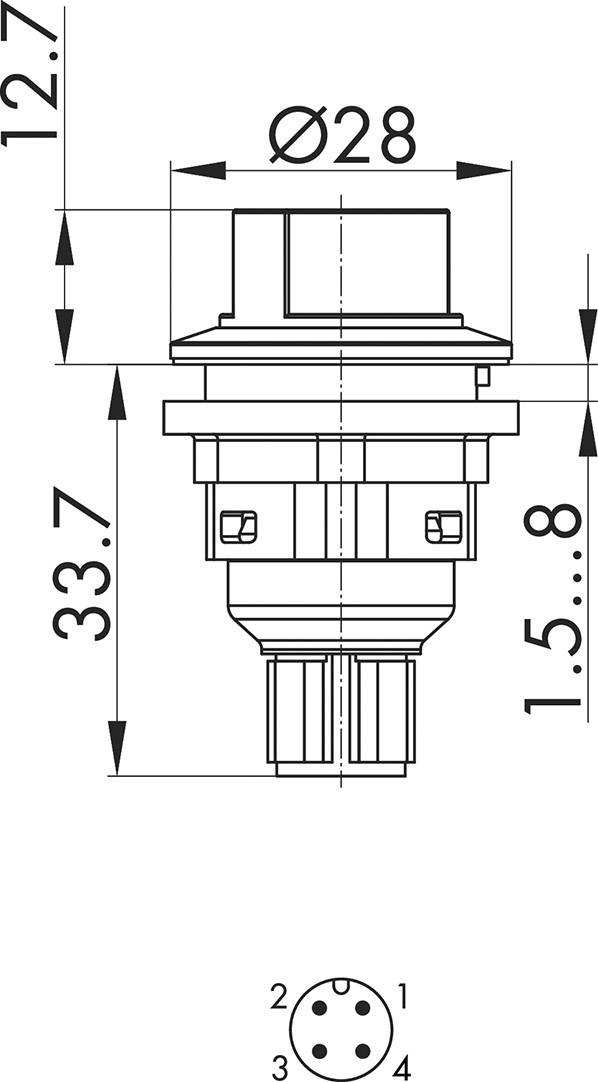

Technische Zeichnung eines runden Schalters mit Abmessungen: Durchmesser 28 mm, Gesamtlänge 33,7 mm, Einbautiefe 12,7 mm.

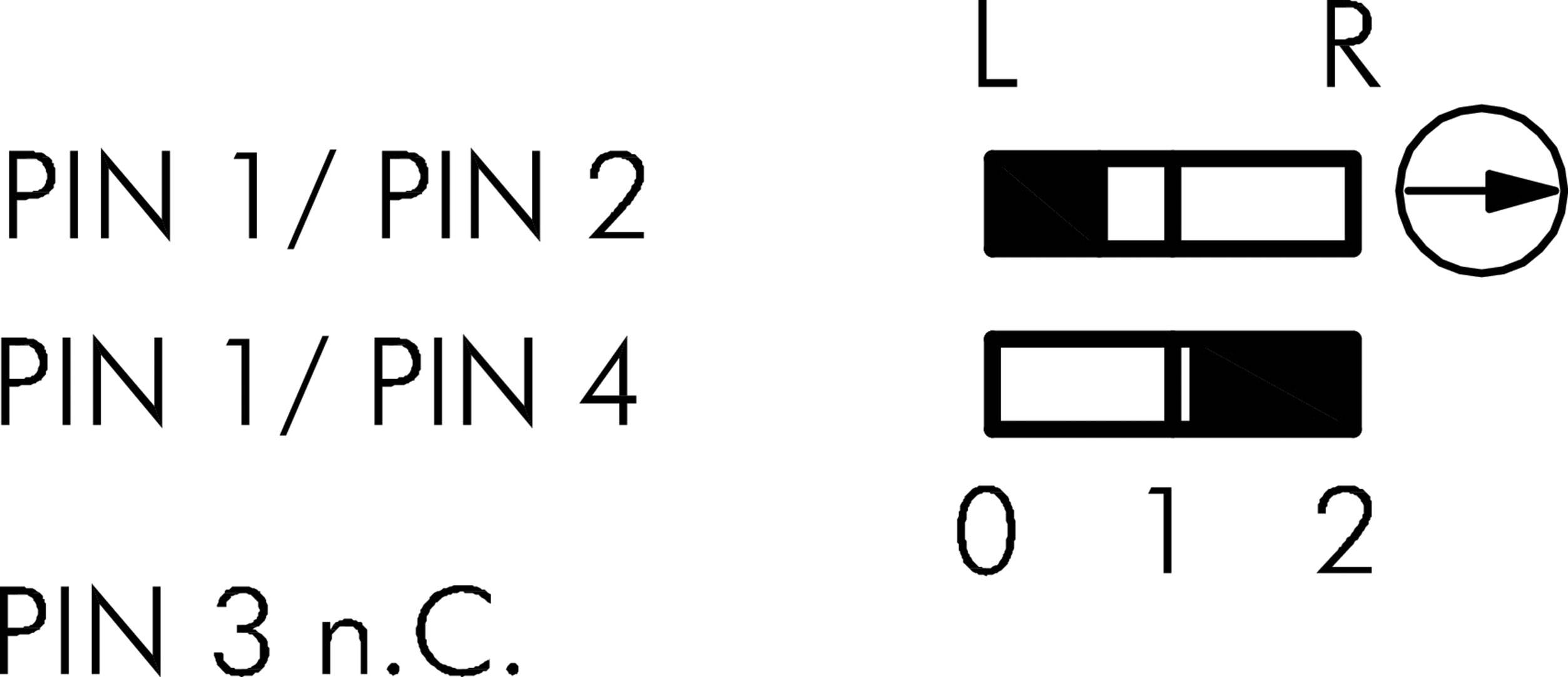

'PIN 1/PIN 2' und 'PIN 1/PIN 4' beschreiben Verbindungen. Symbole daneben zeigen Schiebeschalter. 'PIN 3 n.C.' bedeutet 'nicht verbunden'.
1/6
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Bald verfügbar
Anzahl
Gesamt (CHF 39.95 / Stück)
CHF 39.95
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

"Schlegel Wahltaste SSWSTAOI_C008 1 St."

  • Schwarz

Unser Service für Sie

Technische Daten

  • Schutzklasse: II (Schutzisolierung)
  • Beleuchtung: nein
  • Beschriftbar: nein
  • Frontrahmen: schwarz
  • Form: rund
Produkt-Art

Wahltaste

Schalter/Taster-Besonderheiten

mit Drehschalter

Beleuchtungsart

Ohne Beleuchtung

Betätigungsart

manuell

Drehschalter

Herstellerfarbe

Schwarz

Gehäusefarbe

Schwarz

Anschluss

M12 Stecker

Form

rund

Funktionen

tastend

Kontaktart

1 Öffner

1 Schließer

Mechanische Lebensdauer

1000000

Elektrische Lebensdauer

1000000

Einbau-Ø

22.3 mm

Ausführung

SSWSTAOI_C008

IP65

IP67

Min. Temperatur

-25 °C

Max. Temperatur

+70 °C

Schaltspannung

50 V DC/AC

Schaltstrom (max.)

4 A

Länge

46.4 mm

Breite

28 mm

Höhe

28 mm

Passend für (Details)

Baureihe: SHORTRON® connect

Inhalt

1 St.

Abm.

(L x B x H) 46.4 x 28 x 28 mm

RoHS-konform

Ja

Typ

SSWSTAOI_C008

Dokumente & Downloads

Datenblatt

Datenblatt 2238617 Schlegel SSWSTAOI_C008 SSWSTAOI_C008 Wahltaste mit Drehschalter manuell, Drehschalter Schwarz 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2238617 Schlegel SSWSTAOI_C008 SSWSTAOI_C008 Wahltaste mit Drehschalter manuell, Drehschalter Schwarz 1 St.

Beschreibung

Schlegel Elektrokontakt SSWSTAOIC008 - Wahlschalter - 1Ö+ 1 S, schwarz - Schwarz
