Quadrios LED-Sortiment Rot, Grün, Gelb, Blau, Kaltweiß 3 mm, 5 mm 20 mA 2.0 V
Produkt-Art
LED-Sortiment
Durchlassspannung U(F)
2.0 V
Durchlassstrom I(F)
20 mA
Gehäuse
3 mm
5 mm
Bauart
radial bedrahtet
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl (Packungsgröße 211 Teile)
Min.: 5
Vielfache: 5
Gesamt (CHF 9.70 / Stück)
CHF 48.50
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
LED Set 3 mm, 5 mm 221 tlg. Inkl. Zubehör
- Leuchtdioden 3 mm und 5 mm in Rot/Grün/Gelb/Blau/Kalt-Weiß
- Vorwiderstände/LED Fassungen/Schrumpfschlauch-Abschnitte/Litze 2x 0.14 mm²
- Insgesamt 221 Teile Inhalt
- Übersichtlich sortiert, mit technischen Daten
Unser Service für Sie
Technische Daten
- Herstellerfarbe: Rot, Grün, Gelb, Blau, Kaltweiß,
- Gehäuse: 3 / 5mm
- Bauart: radial bedrahtet
- Linsenform: rund
- Material: Rot - Gap, Blau - InGaAIP, Grün - InGaAIP, Gelb - Gap, Kalt-Weiß - InGaAIP,
- Durchlassspannung U(F): Ausführung - 3mm:, Rot - 2.0 V, Blau - 3.0 V, Grün - 2.0 V, Gelb - 2.0 V, Kalt-Weiß - 3.0 V, +, Ausführung - 5mm:, Rot - 2.0 V, Blau - 3.0 V, Grün - 3.0 V, Gelb - 2.0 V, Kalt-Weiß - 3.0 V,
- Durchlassstrom I(F): 20 mA
- Lichtstärke I(V): Ausführung - 3mm:, Rot - 600 mcd, Blau - 1500 mcd, Grün - 100 mcd, Gelb - 600 mcd, Kalt-Weiß - 8000 mcd, +, Ausführung - 5mm:, Rot - 800 mcd, Blau 2000 mcd, Grün 120 mcd, Gelb 800 mcd, Kalt-Weiß 14000 mcd
- Wellenlänge/Farbtemperatur: Ausführung - 3mm:, Rot - 625-635nm, Blau - 460-465nm, Grün - 568-572nm, Gelb - 587-590nm, Kalt-Weiß - 8000-9000K, +, Ausführung - 5mm:, Rot - 620-625nm, Blau - 460-470nm, Grün - 568-572nm, Gelb - 587-590nm, Kalt-Weiß - 7000-9000K,
- Abstrahlwinkel: Ausführung - 3mm:, Rot - 30°, Blau - 30°, Grün - 30°, Gelb - 30°, Kalt-Weiß - 30°, +, Ausführung - 5mm:, Rot - 35°, Blau - 35°, Grün - 35°, Gelb - 35°, Kalt-Weiß - 20°,
- Gehäusefarbe/Ausführung: Rot - Diffus, Blau - Diffus, Grün - Diffus, Gelb - Diffus, Kalt-Weiß - Klar,
- Temperaturbereich: -25 °C - 80 °C
- Produkt-Art
LED-Sortiment
- Herstellerfarbe
Rot
Grün
Gelb
Blau
Kaltweiß
- Durchlassspannung U(F)
2.0 V
- Durchlassstrom I(F)
20 mA
- Gehäuse
3 mm
5 mm
- Bauart
radial bedrahtet
- Technologie
GaP
InGaAIP
- Min. Temperatur
-25 °C
- Max. Temperatur
80 °C
- RoHS-konform
Ja
- Inhalt
211 Teile
Dokumente & Downloads
Datenblatt
Datenblatt 2899394 Quadrios LED-Sortiment Rot, Grün, Gelb, Blau, Kaltweiß 3 mm, 5 mm 20 mA 2.0 V
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2899394 Quadrios LED-Sortiment Rot, Grün, Gelb, Blau, Kaltweiß 3 mm, 5 mm 20 mA 2.0 V
Beschreibung

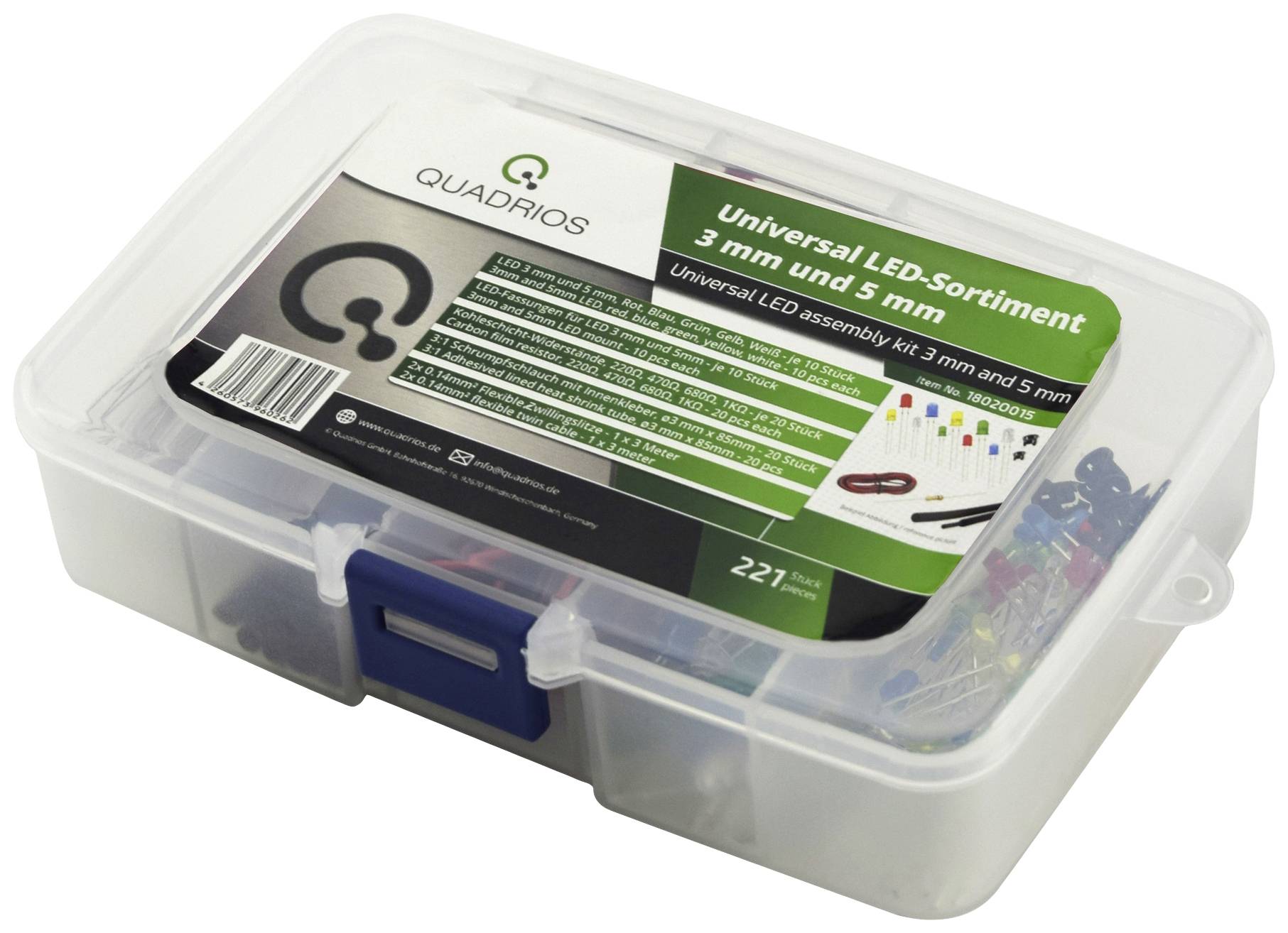

Dieses Universal LED-Sortiment mit Standard-LEDs in 3 mm und 5 mm Durchmesser mit diversen Vorwiderständen, Schrumpfschlauch-Abschnitten (Schrumpfrate 3:1 mit Innenkleber) sowie einer individuell ablängbarer flexiblen Zwillingslitze (2x 0.14 mm²) eignet sich optimal für den Sofortstart bei Experimenten mit Halbleiterlicht.
Durch Widerstands-Kombinationen von Parallel- bzw. Reihenschaltung oder Variieren der Versorgungsspannung lassen sich verschiedene Betriebsströme (Helligkeiten) realisieren. Eine Kurzbeschreibung der enthaltenen Komponenten ist übersichtlich auf der Innenseite des Deckels abgedruckt.
Das Datenblatt enthält nützliche Informationen zum Sortiment - aber auch wichtige technische Details zu den enthaltenen Komponenten. Nur so kann sichergestellt werden, dass z.B. die LEDs in deren bestimmten Parametern betrieben werden können, weil die Bauelemente eindeutig spezifiziert sind.
Zu beachten ist, dass Leuchtdioden immer mit Strombegrenzung betrieben werden müssen, was mittels dieses Sets praxisnah entwickelt werden kann.
Durch Widerstands-Kombinationen von Parallel- bzw. Reihenschaltung oder Variieren der Versorgungsspannung lassen sich verschiedene Betriebsströme (Helligkeiten) realisieren. Eine Kurzbeschreibung der enthaltenen Komponenten ist übersichtlich auf der Innenseite des Deckels abgedruckt.
Das Datenblatt enthält nützliche Informationen zum Sortiment - aber auch wichtige technische Details zu den enthaltenen Komponenten. Nur so kann sichergestellt werden, dass z.B. die LEDs in deren bestimmten Parametern betrieben werden können, weil die Bauelemente eindeutig spezifiziert sind.
Zu beachten ist, dass Leuchtdioden immer mit Strombegrenzung betrieben werden müssen, was mittels dieses Sets praxisnah entwickelt werden kann.

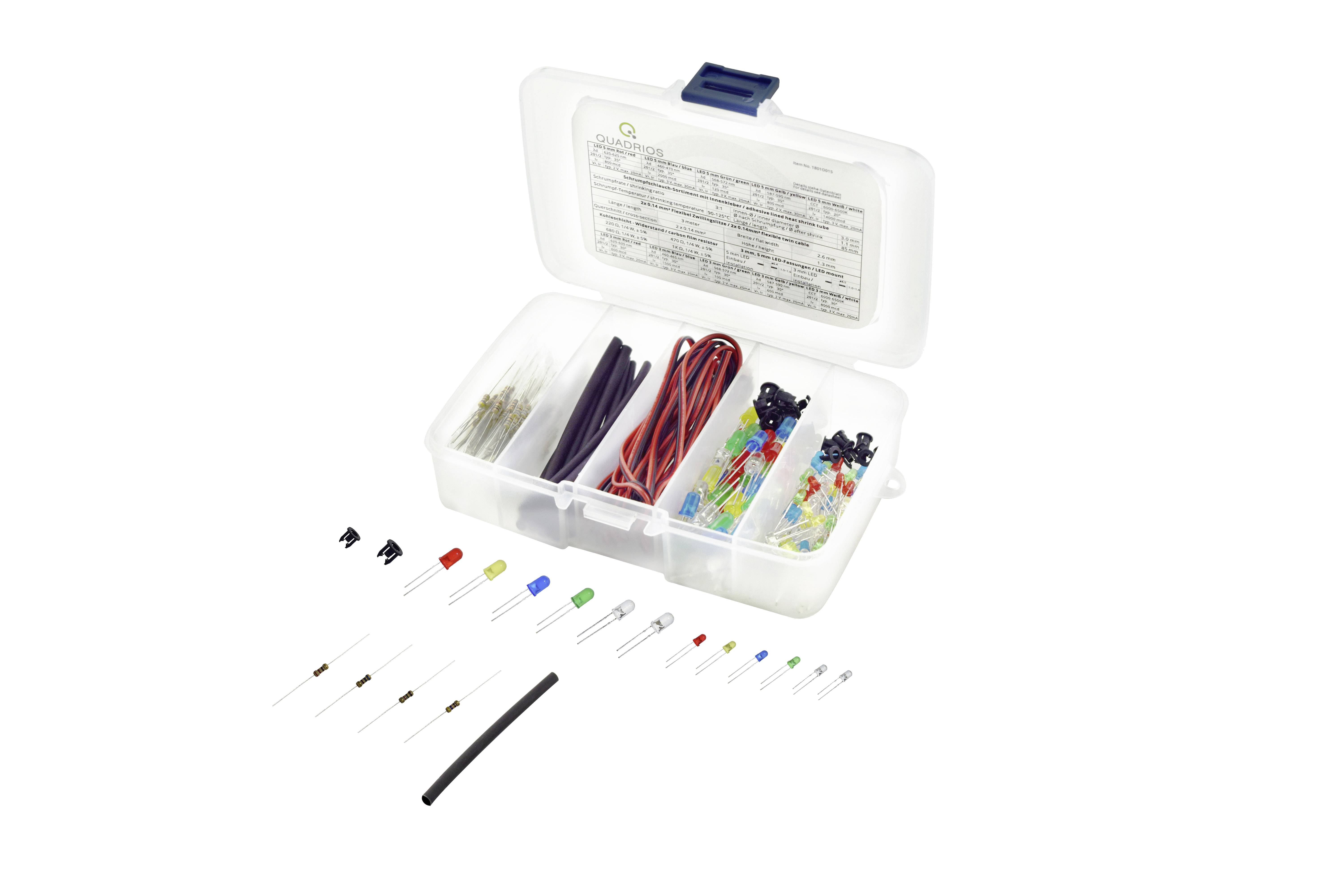

Lieferumfang
- 10x 3 mm LEDs (je Farbe: Rot/Grün/Gelb/Blau/Warmweiß/Kaltweiß)
- 10x 5 mm LEDs (je Farbe: Rot/Grün/Gelb/Blau/Warmweiß/Kaltweiß)
- 20x Kohleschicht-Widerstände 0,25 W/ 5 % (je Wert - 220/470/680 Ohm sowie 1k Ohm)
- 10x 3 mm LED-Fassungen
- 10x 5 mm LED-Fassungen
- 20x 3:1 Schrumpfschlauch-Abschnitte (Abm. Ø3 mm x 85 mm - mit Innenkleber)
- 1x flexible Zwillingslitze 2x 0.14 mm² (Länge 1x 3-Meter)
- 1x Sortimentsbox
Hinweise
Ordinäre LED-Chips müssen immer durch Vorwiderstände oder Konstantstromquellen strombegrenzt werden.
