Name: Photovoltaik-Sicherung (B x H x T) 105 x 158 x 70 mm Siemens 3VA1220-4EF32-0AA0 1 St.
Brand: Siemens
SKU: 1538988
Price: 649.95 CHF
Availability: BackOrder

'Grauer Leistungsschalter mit drei Anschlüssen und Kippschalter in der Mitte. Markierung des Herstellers an der Vorderseite.'

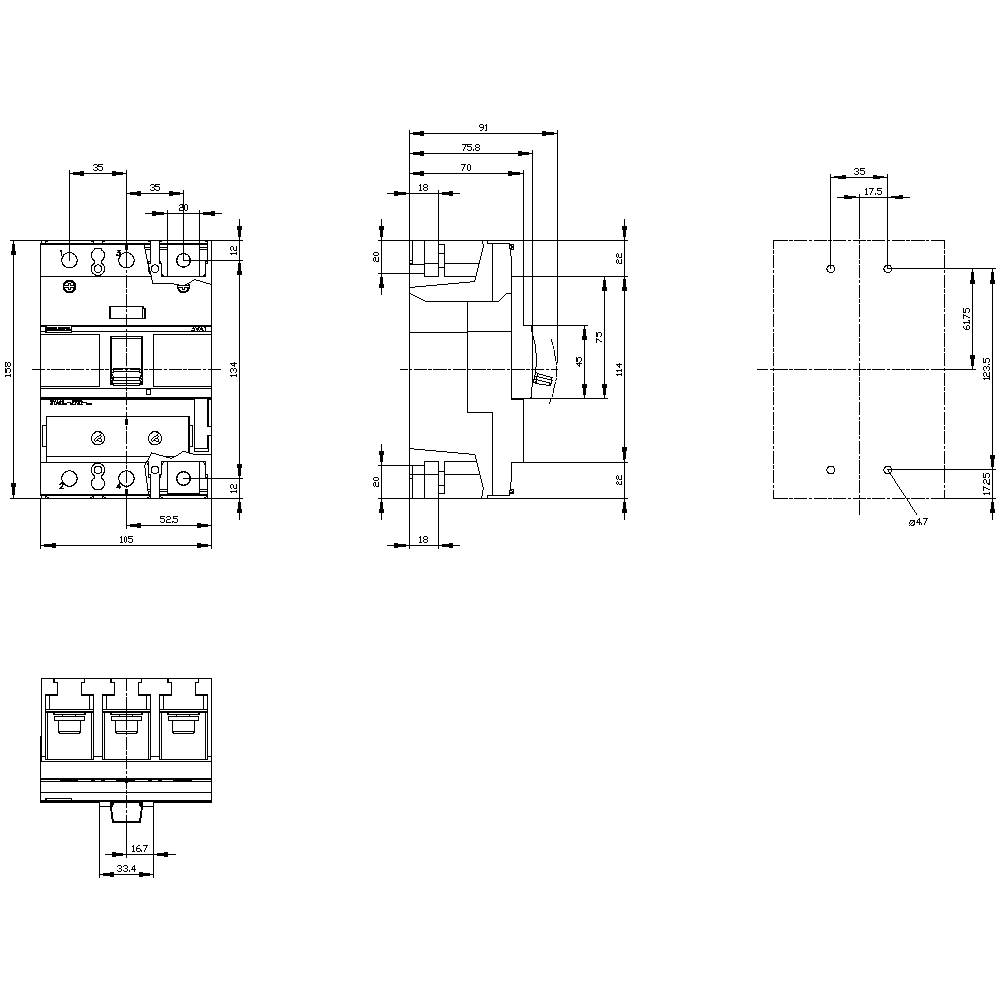

Technische Zeichnung eines mechanischen Bauteils mit Abmessungen, Ansichten von vorne, oben und seitlich, detaillierte Maßangaben.

1/2

Abbildung ähnlich

Produkt-Art

Photovoltaik-Sicherung

Inhalt

1 St.

Abm.

(B x H x T) 105 x 158 x 70 mm

RoHS-konform

Typ

3VA1220-4EF32-0AA0

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 11. Dez.

Anzahl

Stück

Gesamt (CHF 649.95 / Stück)

CHF 649.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 60.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Ausführung: Anlagenschutz
Mechanische Lebensdauer: 15000
Elektrische Lebensdauer: 8000
Isolationsspannung: 800 V
Frequenz: 50/60 Hz
Verlustleistung: 14 W
Gewicht: 1.606 kg

Produkt-Art: Photovoltaik-Sicherung

Abm.: (B x H x T) 105 x 158 x 70 mm

Inhalt: 1 St.

RoHS-konform: Ja

Typ: 3VA1220-4EF32-0AA0

Tiefe: 70 mm

Höhe: 158 mm

Breite: 105 mm

: IP40

Anschluss: Schrauben

Schaltvermögensklasse: S

Ausführung Überstromauslöser: TM240

Montageart: Festeinbau

Polzahl: 3polig

Einstellbereich Strom (max.): 200 A

Einstellbereich Strom (min.): 140 A

Schaltspannung (max.): 690 V/AC

Max. Temperatur: +70 °C

Min. Temperatur: -25 °C

: 0

: 0

: 200 A

: 3

: 140-200 A

: 0

: 690-690 V

: 42 W

: IP40

: vorne

: FALSE

: Schraubanschluss

: Kipphebel

: 36 kA

: TRUE

: FALSE

: TRUE

: Einbaugerät Festeinbautechnik

: TRUE

: TRUE

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1538988 Photovoltaik-Sicherung (B x H x T) 105 x 158 x 70 mm Siemens 3VA1220-4EF32-0AA0 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1538988 Photovoltaik-Sicherung (B x H x T) 105 x 158 x 70 mm Siemens 3VA1220-4EF32-0AA0 1 St.

Beschreibung

Leistungsschalter 3VA1 IEC Frame 250 Schaltvermögenklasse S Icu=36kA @ 415V 3-polig, Anlagenschutz TM240, ATAM, In=200A Überlastschutz Ir=140A...200A Kurzschlussschutz Ii=5...10 x In Schraubenflachanschluss Kompaktleistungsschalter 3VA1 für Starterschutz. Die Kompaktleistungsschalter 3VA von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten effektiven Anlagen -, Starter- und Motorschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen dabei Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Einheitliches Zubehör für mehrere Baugrößen über alle Baureihen des Kompaktleistungsschalters 3VA1 und 3VA2. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Variante für Starterschutz zur Absicherung von elektrischen Motoren gegen Kurzschluss. 3. Verfügbar als 3-polige Ausführung. 4. Abhängig von der Baugröße: Bemessungsbetriebsstrom von 32 A....200 A. 5. Schaltvermögen von 55 kA ... 70 kA bei 415 V. 6. Montage in Festeinbau und Stecktechnik möglich. 7. Die Baureihe verfügt über einen Thermisch-magnetischer Überstromauslöser 8. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen. 9. Durchgängige Zubehörplattform über alle Kompaktleistungsschalter 3VA.
