Name: Phoenix Contact REL-OR3/L- 24AC/3X21 Relais 24 V/AC 10 A 3 Wechsler 10 St.
Brand: Phoenix Contact
SKU: 2225530
Availability: BackOrder

Ein transparentes Relais mit Beschriftungen für technische Spezifikationen, darunter Stromstärke und Spannung.

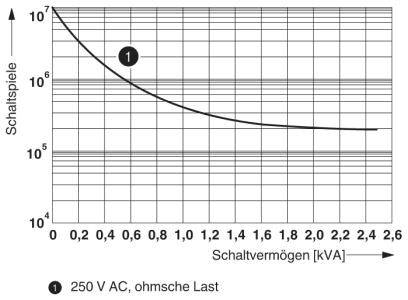

Diagramm zeigt Beziehung zwischen Schaltvermögen (0-2,6 kVA) und Schaltspiele (10³-10⁷) bei 250 V AC, ohmsche Last. Kurve verläuft abfallend.

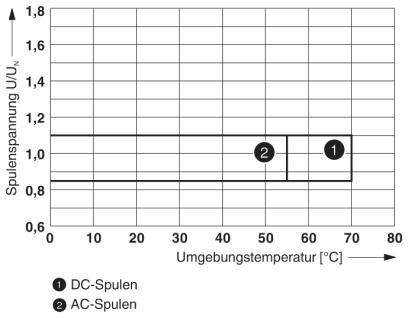

'Diagramm zeigt Spulenspannung vs. Umgebungstemperatur. DC-Spulen konstant bis 70°C, AC-Spulen sinken ab 50°C.'

Diagramm zeigt die Beziehung zwischen Reduktionsfaktor und COS φ. Die Kurve sinkt von 1 bei COS φ=0 auf 0,3 bei COS φ=0,2.

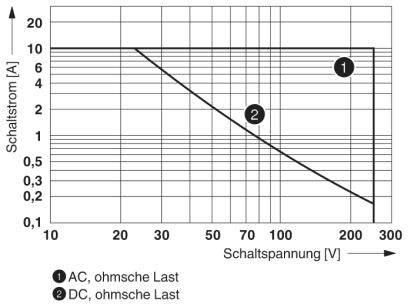

'Schaltstrom-Schaltspannung-Diagramm: X-Achse zeigt Schaltspannung in Volt, Y-Achse zeigt Schaltstrom in Ampere. Zwei Kurven: AC und DC Last.'

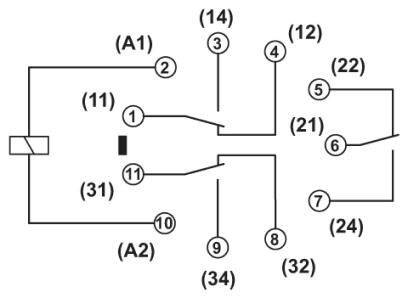

Diagramm eines elektrischen Schaltplans mit nummerierten Verbindungspunkten und Linien, die verschiedene Schaltkreise anzeigen.

1/6

Produkt-Art

Relais

Nennspannung Spule

24 V/AC

Kontaktart

3 Wechsler

Schaltspannung (max.)

250 V/DC

Schaltstrom (max.)

10 A

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 24. Nov.

23 Set(s)

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt (CHF 137.95 / Stück)

CHF 137.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Schutzart: RT I
Typischer Eingangsstrom bei UN: 108 mA
Schaltspannung minimal: 10 V (bei 24 mA)
Schaltstrom minimal: 10 mA (bei 24 V)
Einschaltstrom maximal: 30 A (20 ms. Schließer)
Abschaltleistung (ohmsche Last) maximal:
240 W (bei 24 V DC)
108 W (bei 60 V DC)
52 W (bei 110 V DC)
48 W (bei 220 V DC)
Bemessungsstoßspannung: 4 kV
Isolierung: Basisisolierung
Verschmutzungsgrad: 3
Überspannungskategorie: III

Produkt-Art: Relais

Typ: REL-OR3/L- 24AC/3X21

Nennspannung Spule: 24 V/AC

Kontaktart: 3 Wechsler

Kontaktmaterial: AgNi

Schaltspannung (max.): 250 V/DC

Schaltstrom (max.): 10 A

Max. Schaltleistung: 240 W

Anschluss: Steckanschluss

Isolationsspannung: 250 V/AC

Ansprechzeit: 5 ms

Mechanische Lebensdauer: 2x 10⁷ Schaltspiele

Besonderheiten: mit Prüftaste

Min. Temperatur: -40 °C

Max. Temperatur: +55 °C

Breite: 35 mm

Höhe: 35 mm

Tiefe: 54.4 mm

Abm.: (B x H x T) 35 x 35 x 54.4 mm

Inhalt: 10 St.

RoHS-konform: Ja

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Kontaktart

Nennspannung Spule

Schaltspannung (max.)

Schaltstrom (max.)

Verpackungsart

Phoenix Contact REL-IR2/L-120AC/2X21 Relais 120 V/AC 12 A 2 Wechsler 10 St. Piece

Bestell-Nr.:2225508

Lieferung Di., 24. Nov.

110 Set(s)Conrad Electronic

Steckanschluss

2 Wechsler

120 V/AC

250 V DC/AC

12 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 83.95^*

Phoenix Contact REL-IR2/L-230AC/2X21 Relais 230 V/AC 12 A 2 Wechsler 10 St. Piece

Bestell-Nr.:2225509

Lieferung Di., 24. Nov.

48 Set(s)Conrad Electronic

Steckanschluss

2 Wechsler

230 V/AC

250 V DC/AC

12 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 83.95^*

Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relais 60 V/DC 12 A 2 Wechsler 10 St. Piece

Bestell-Nr.:2225503

Lieferung Di., 24. Nov.

1 Set(s)Conrad Electronic

Steckanschluss

2 Wechsler

60 V/DC

250 V DC/AC

12 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 73.95^*

Phoenix Contact REL-IR2/LDP-125DC/2X21 Relais 125 V/DC 12 A 2 Wechsler 10 St. Piece

Bestell-Nr.:2225505

Lieferung Di., 24. Nov.

146 Set(s)Conrad Electronic

Steckanschluss

2 Wechsler

125 V/DC

250 V DC/AC

12 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 85.95^*

Phoenix Contact REL-IR4/L-120AC/4X21 Relais 120 V/AC 6 A 4 Wechsler 10 St. Piece

Bestell-Nr.:2225524

Lieferung Di., 9. März 2027

Conrad Electronic

Steckanschluss

4 Wechsler

120 V/AC

250 V DC/AC

6 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 73.95^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21 Relais 12 V/DC 6 A 4 Wechsler 10 St. Piece

Bestell-Nr.:2225517

Lieferung Di., 30. März 2027

Conrad Electronic

Steckanschluss

4 Wechsler

12 V/DC

250 V DC/AC

6 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 73.95^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relais 12 V/DC 50 mA 4 Wechsler 10 St. Piece

Bestell-Nr.:2225510

Lieferung Di., 24. Nov.

9 Set(s)Conrad Electronic

Steckanschluss

4 Wechsler

12 V/DC

30 V/AC

50 mA

Piece

Stück

Min.: 1

Vielfache: 1

CHF 107.95^*

Phoenix Contact REL-IR4/LDP- 48DC/4X21AU Relais 48 V/DC 50 mA 4 Wechsler 10 St. Piece

Bestell-Nr.:2225512

Lieferung Di., 23. Feb. 2027

Conrad Electronic

Steckanschluss

4 Wechsler

48 V/DC

30 V/AC

50 mA

Piece

Stück

Min.: 1

Vielfache: 1

CHF 93.95^*

Phoenix Contact REL-IR4/LDP- 60DC/4X21 Relais 60 V/DC 6 A 4 Wechsler 10 St.

Bestell-Nr.:2225519

Lieferung Di., 24. Nov.

15 Set(s)Conrad Electronic

Steckanschluss

4 Wechsler

60 V/DC

250 V DC/AC

6 A

Stück

Min.: 1

Vielfache: 1

CHF 85.95^*

Phoenix Contact REL-IR2/24DC/2X21 Relais 24 V/DC 12 A 2 Wechsler 1 St. Piece

Bestell-Nr.:2225680

Nicht verfügbar

Conrad Electronic

Steckanschluss

2 Wechsler

24 V/DC

250 V DC/AC

12 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 6.15^*

Dokumente & Downloads

Datenblatt

Datenblatt 2225530 Phoenix Contact REL-OR3/L- 24AC/3X21 Relais 24 V/AC 10 A 3 Wechsler 10 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2225530 Phoenix Contact REL-OR3/L- 24AC/3X21 Relais 24 V/AC 10 A 3 Wechsler 10 St.

Beschreibung

Steckbare Oktalrelais mit Leistungskontakten, 3 Wechsler, Prüftaste, mechanische Schaltstellungsanzeige, Spulenspannung: 24 V AC

Lieferumfang

Geliefert wird: Phoenix Contact Einzelrelais REL-OR3/L- 24AC/3X21, Verpackungseinheit: 10 Stk., EAN: 4046356759076

Beschreibung

Steckbare Oktalrelais mit Leistungskontakten, 3 Wechsler, Prüftaste, mechanische Schaltstellungsanzeige, Spulenspannung: 24 V AC

Lieferumfang

Geliefert wird: Phoenix Contact Einzelrelais REL-OR3/L- 24AC/3X21, Verpackungseinheit: 10 Stk., EAN: 4046356759076
