Phoenix Contact REL-MR- 18DC/21 Relais 18 V/DC 6 A 1 Wechsler 10 St. Piece

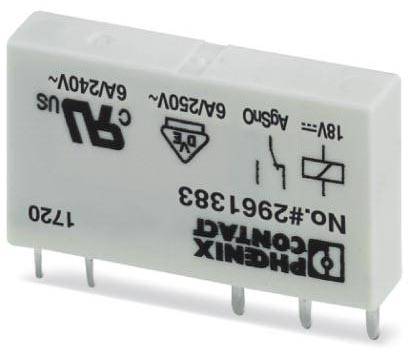

Ein kleines elektrisches Relaismodul mit mehreren Metallpins und Aufdrucken, die verschiedene Spannungs- und Stromstärkeninformationen zeigen.

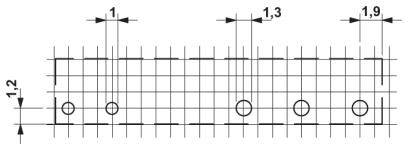

Technische Zeichnung eines Rechtecks mit Lochreihe, Abmessungen: 1,2 cm Höhe, 1,1 cm Abstand zwischen drei parallelen Linien, vier Löcher im Inneren.

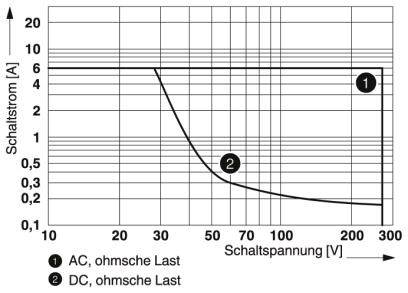

Diagramm zeigt Schaltstrom [A] gegen Schaltspannung [V] für AC und DC ohmsche Lasten. Kurvenverlauf sinkt bei steigender Spannung.

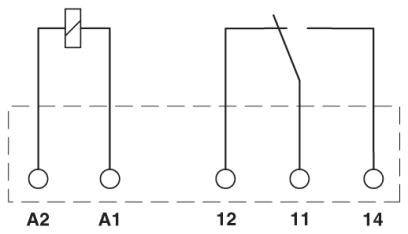

'Symboldiagramm eines Elektroschalters mit Spule links und Schaltkontakt rechts. Anschlüsse: A2, A1, 12, 11, 14.'

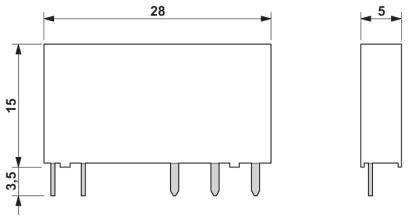

Abmessungsdiagramm eines elektrischen Bauteils. Links: Breite 28 mm, Höhe 15 mm, Bodenabstand 3,5 mm. Rechts: Tiefe 5 mm.

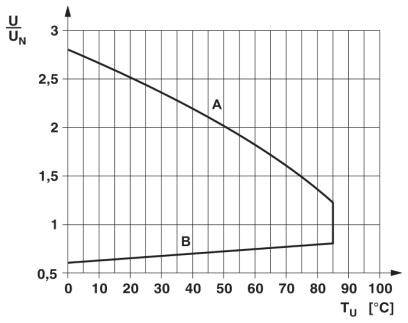

Diagramm zeigt die Abhängigkeit von U/UN von der Temperatur TU in °C. Linie A sinkt, Linie B steigt, beide kreuzen bei ca. 65 °C.
1/6
Abbildung ähnlich
Verpackungsart
Piece
Produkt-Art
Relais
Nennspannung Spule
18 V/DC
Kontaktart
1 Wechsler
Schaltspannung (max.)
250 V DC/AC
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Di., 24. Nov.
10 Set(s)
Anzahl (Packungsgröße 10 St.)
Gesamt (CHF 6.60 / Stück)
CHF 73.95
-11 %
CHF 65.95
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Nur noch 10 Set(s) verfügbar
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

  • Schutzart: RT III
  • Typischer Eingangsstrom bei UN: 9 mA
  • Schaltspannung minimal: 5 V (bei 100 mA)
  • Schaltstrom minimal: 10 mA (bei 12 V)
  • Einschaltstrom maximal: 10 A (4 s)
  • Abschaltleistung (ohmsche Last) maximal:
  • 140 W (bei 24 V DC)
  • 18 W (bei 60 V DC)
  • 23 W (bei 110 V DC)
  • 40 W (bei 220 V DC)
  • Verschmutzungsgrad: 3
  • Überspannungskategorie: III
Verpackungsart

Piece

Produkt-Art

Relais

Typ

REL-MR- 18DC/21

Nennspannung Spule

18 V/DC

Kontaktart

1 Wechsler

Kontaktmaterial

AgSnO

Schaltspannung (max.)

250 V DC/AC

Schaltstrom (max.)

6 A

Max. Schaltleistung

140 W

Anschluss

Löten

Ansprechzeit

5 ms

Abfallzeit

2.5 ms

Mechanische Lebensdauer

2x 107 Schaltspiele

Besonderheiten

Waschdicht (RT III)

Min. Temperatur

-40 °C

Max. Temperatur

+85 °C

Breite

5 mm

Höhe

28 mm

Tiefe

15 mm

Abm.

(B x H x T) 5 x 28 x 15 mm

Inhalt

10 St.

RoHS-konform

Ja

UKCA

Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2225817 Phoenix Contact REL-MR- 18DC/21 Relais 18 V/DC 6 A 1 Wechsler 10 St. Piece

Datenblatt 2225817 Phoenix Contact REL-MR- 18DC/21 Relais 18 V/DC 6 A 1 Wechsler 10 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2225817 Phoenix Contact REL-MR- 18DC/21 Relais 18 V/DC 6 A 1 Wechsler 10 St. Piece

Beschreibung

Leistungskontakte bis 6 A.

Lieferumfang

  • Geliefert wird: Phoenix Contact Einzelrelais REL-MR- 18DC/21, Verpackungseinheit: 10 Stk., EAN: 4017918936419
