Name: Phoenix Contact REL-IR4/LDP- 48DC/4X21AU Relais 48 V/DC 50 mA 4 Wechsler 10 St. Piece
Brand: Phoenix Contact
SKU: 2225512
Availability: BackOrder

Ein transparentes Relais mit mehreren technischen Zertifizierungen aufgedruckt, zeigt Steckverbindungen und einen Schaltplan oben.

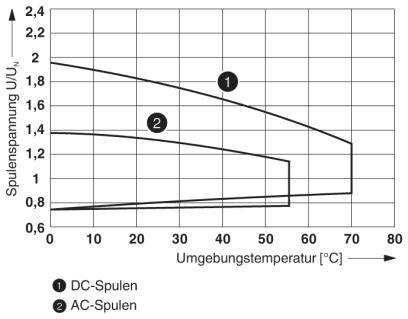

Diagramm zeigt die Abhängigkeit der Spulenspannung vom Umgebungstemperatur. Kurven für DC-Spulen (1) und AC-Spulen (2) dargestellt.

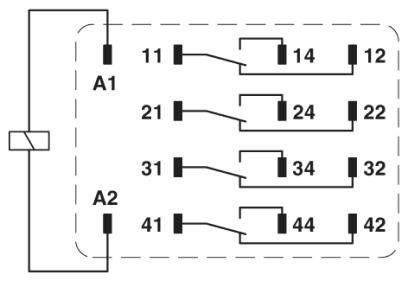

Elektrisches Schaltbild eines Schalters mit vier Kontakten, nummeriert als 11-14, 21-24, 31-34, und 41-44. Anschlüsse A1 und A2 sind gezeigt.

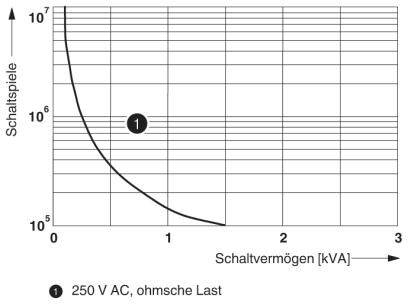

Diagramm einer Kurve, die Schaltspiele in Abhängigkeit vom Schaltvermögen (kVA) darstellt. Hauptwert: '250 V AC, ohmsche Last'.

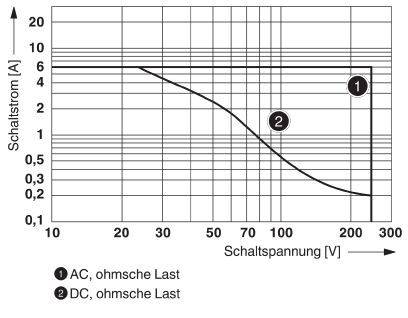

Diagramm zeigt Schaltstrom gegen Schaltspannung. Kurven zeigen AC- und DC-ohmsche Last. Spannung 0-300 V, Strom 0-12 A.

Diagramm zeigt die Kurve des Reduktionsfaktors in Abhängigkeit von COS φ. Der Wert sinkt von 1 auf 0,3, wenn COS φ von 1 auf 0,2 abnimmt.

1/6

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Relais

Nennspannung Spule

48 V/DC

Kontaktart

4 Wechsler

Schaltspannung (max.)

30 V/AC

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 23. Feb. 2027

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt (CHF 9.40 / Stück)

CHF 93.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Einzelrelais

Unser Service für Sie

Technische Daten

Schutzart: RT I
Typischer Eingangsstrom bei UN: 22 mA
Schaltspannung minimal: 2 V (bei 24 mA)
Schaltstrom minimal: 2 mA (24 V DC)
Einschaltstrom maximal: 50 mA
Abschaltleistung (ohmsche Last) maximal:
1.2 W (bei 24 V DC)
108 W (bei 60 V DC)
52 W (bei 110 V DC)
48 W (bei 220 V DC)
Schaltleistung minimal: 48 mW
Bemessungsstoßspannung: 2.5 kV
Isolierung: Basisisolierung
Verschmutzungsgrad: 2
Überspannungskategorie: II

Verpackungsart: Piece

Produkt-Art: Relais

Typ: REL-IR4/LDP- 48DC/4X21AU

Nennspannung Spule: 48 V/DC

Kontaktart: 4 Wechsler

Kontaktmaterial: AgNi + Hartvergoldung

Schaltspannung (max.): 30 V/AC

Schaltstrom (max.): 50 mA

Max. Schaltleistung: 108 W

Anschluss: Steckanschluss

Isolationsspannung: 250 V/AC

Ansprechzeit: 13 ms

Abfallzeit: 14 ms

Mechanische Lebensdauer: 2x 10⁷ Schaltspiele

Besonderheiten: mit Prüftaste

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 21.2 mm

Höhe: 27.5 mm

Tiefe: 35.6 mm

Abm.: (B x H x T) 21.2 x 27.5 x 35.6 mm

Inhalt: 10 St.

RoHS-konform: Ja

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Kontaktart

Nennspannung Spule

Schaltspannung (max.)

Schaltstrom (max.)

Verpackungsart

Phoenix Contact REL-IR4/LDP- 48DC/4X21AU Relais 48 V/DC 50 mA 4 Wechsler 10 St. Piece

Bestell-Nr.:2225512

Lieferung Di., 23. Feb. 2027

Conrad Electronic

Dieser Artikel

Steckanschluss

4 Wechsler

48 V/DC

30 V/AC

50 mA

Piece

Stück

Min.: 1

Vielfache: 1

CHF 93.95^*

Phoenix Contact REL-IR2/L-120AC/2X21 Relais 120 V/AC 12 A 2 Wechsler 10 St. Piece

Bestell-Nr.:2225508

Lieferung Di., 24. Nov.

110 Set(s)Conrad Electronic

Steckanschluss

2 Wechsler

120 V/AC

250 V DC/AC

12 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 83.95^*

Phoenix Contact REL-IR2/L-230AC/2X21 Relais 230 V/AC 12 A 2 Wechsler 10 St. Piece

Bestell-Nr.:2225509

Lieferung Di., 24. Nov.

48 Set(s)Conrad Electronic

Steckanschluss

2 Wechsler

230 V/AC

250 V DC/AC

12 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 83.95^*

Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relais 60 V/DC 12 A 2 Wechsler 10 St. Piece

Bestell-Nr.:2225503

Lieferung Di., 24. Nov.

1 Set(s)Conrad Electronic

Steckanschluss

2 Wechsler

60 V/DC

250 V DC/AC

12 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 73.95^*

Phoenix Contact REL-IR2/LDP-125DC/2X21 Relais 125 V/DC 12 A 2 Wechsler 10 St. Piece

Bestell-Nr.:2225505

Lieferung Di., 24. Nov.

146 Set(s)Conrad Electronic

Steckanschluss

2 Wechsler

125 V/DC

250 V DC/AC

12 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 85.95^*

Phoenix Contact REL-IR4/L-120AC/4X21 Relais 120 V/AC 6 A 4 Wechsler 10 St. Piece

Bestell-Nr.:2225524

Lieferung Di., 9. März 2027

Conrad Electronic

Steckanschluss

4 Wechsler

120 V/AC

250 V DC/AC

6 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 73.95^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21 Relais 12 V/DC 6 A 4 Wechsler 10 St. Piece

Bestell-Nr.:2225517

Lieferung Di., 30. März 2027

Conrad Electronic

Steckanschluss

4 Wechsler

12 V/DC

250 V DC/AC

6 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 73.95^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relais 12 V/DC 50 mA 4 Wechsler 10 St. Piece

Bestell-Nr.:2225510

Lieferung Di., 24. Nov.

9 Set(s)Conrad Electronic

Steckanschluss

4 Wechsler

12 V/DC

30 V/AC

50 mA

Piece

Stück

Min.: 1

Vielfache: 1

CHF 107.95^*

Phoenix Contact REL-IR4/LDP- 60DC/4X21 Relais 60 V/DC 6 A 4 Wechsler 10 St.

Bestell-Nr.:2225519

Lieferung Di., 24. Nov.

15 Set(s)Conrad Electronic

Steckanschluss

4 Wechsler

60 V/DC

250 V DC/AC

6 A

Stück

Min.: 1

Vielfache: 1

CHF 85.95^*

Phoenix Contact REL-IR2/24DC/2X21 Relais 24 V/DC 12 A 2 Wechsler 1 St. Piece

Bestell-Nr.:2225680

Nicht verfügbar

Conrad Electronic

Steckanschluss

2 Wechsler

24 V/DC

250 V DC/AC

12 A

Piece

Stück

Min.: 1

Vielfache: 1

CHF 6.15^*

Dokumente & Downloads

Datenblatt

Datenblatt 2225512 Phoenix Contact REL-IR4/LDP- 48DC/4X21AU Relais 48 V/DC 50 mA 4 Wechsler 10 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2225512 Phoenix Contact REL-IR4/LDP- 48DC/4X21AU Relais 48 V/DC 50 mA 4 Wechsler 10 St. Piece

Beschreibung

Steckbare Industrierelais mit Leistungskontakten und zusätzlicher Hartvergoldung, 4 Wechsler, Prüftaste, Status-LED, Freilaufdiode, mechanische Schaltstellungsanzeige, Polarität A1+, A2-, Spulenspannung: 48 V DC
