Name: Phoenix Contact PSR-MM30-2NO-2DO-24DC-SC 2702357 Sicherheitsschaltgerät Anzahl Relais-Ausgänge: 2
Brand: Phoenix Contact
SKU: 2209832
Availability: BackOrder

Gelbes, rechteckiges elektronisches Gerät mit grünen Anschlussklemmen oben, verwendet zur Schnittstellenübertragung in industriellen Anwendungen.

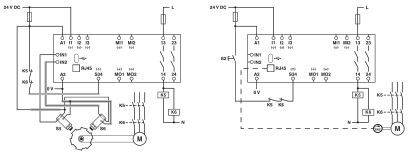

Schaltplan mit zwei Schaltkreisen zeigt elektrische Verdrahtungen und Bauteile zur Steuerung eines Motors mit 24V DC Spannung.

1/2

Abbildung ähnlich

Produkt-Art

Sicherheitsschaltgerät

Anzahl Relais-Ausgänge

Betriebsspannung

24 V/DC

Typ

PSR-MM30-2NO-2DO-24DC-SC

Mess-Eingänge

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 949.95 / Stück)

CHF 949.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 80.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Sicherheitsschaltgerät

Schraubanschluss, 24 V, DC, Mit abnehmbaren Klemmen: ja, zweikanalig, Funktion Drehzahlüberwachung: nein, Funktion Stillstandsüberwachung: ja, 2000 Hz, Mit Rückführkreis: nein, Geeignet für Sicherheitsfunktionen: ja, Level e, Mit Zulassung für BG BIA: nein, Mit Zulassung nach UL: ja, 22,5 mm, 112,2 mm, 114,5 mm, Mit TÜV-Zulassung: ja

Technische Daten

Umgebungstemperatur (Betrieb): -40 °C ... 55 °C (Derating beachten)
Schutzart: IP20
Kontaktausführung: 2 Freigabestrompfade
Ausgangssicherung: 6 A gL/gG
Lebensdauer mechanisch: 10x 106 Schaltspiele
Einbaulage: vertikal oder horizontal
Montagehinweis: siehe Derating-Kurve
Anschlussart: Schraubanschluss
Abisolierlänge: 7 mm
Verschmutzungsgrad: 2
Überspannungskategorie: III
Einsatzhöhe: ≤ 2000 m (über NN)
Anzahl digitale Eingänge: 6
Montageart: Tragschienenmontage
Schutzart Einbauort minimal: IP54
Material Gehäuse: PBT
Farbe Gehäuse: gelb
Betriebsspannungsanzeige: 1 x LED grün (PWR)
Statusanzeige: 2x LED grün (OUT1, OUT2)
Steckbar: ja
Leiterquerschnitt starr max.: 2,5 mm²
Leiterquerschnitt flexibel max.: 2,5 mm²
Leiterquerschnitt AWG max.: 12
Anzugsdrehmoment: 0,5 Nm ... 0,6 Nm

Typ: PSR-MM30-2NO-2DO-24DC-SC

Produkt-Art: Sicherheitsschaltgerät

Anzahl Relais-Ausgänge: 2

Mess-Eingänge: 3

Ausgänge: 2

Betriebsspannung: 24 V/DC

Abm.: (L x B x H) 114.5 x 22.5 x 112.2 mm

Gewicht: 196.3 g

Breite: 22.5 mm

Höhe: 112.2 mm

Länge: 114.5 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2209832 Phoenix Contact PSR-MM30-2NO-2DO-24DC-SC 2702357 Sicherheitsschaltgerät Anzahl Relais-Ausgänge: 2

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209832 Phoenix Contact PSR-MM30-2NO-2DO-24DC-SC 2702357 Sicherheitsschaltgerät Anzahl Relais-Ausgänge: 2

Beschreibung

Zweikanaliger Drehzahl- und Stillstandswächter bis SIL 3, Kat. 4, PL e, 2 sichere Relaisausgänge, geeignet für den Anschluss von HTL, TTL oder Sin/Cos-Encodern sowie Näherungsschaltern, steckbare Schraubklemme, Breite: 22,5 mm
