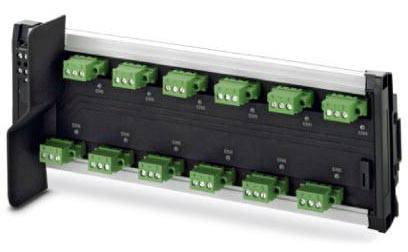

Abbildung ähnlich
Phoenix Contact FB-6SP 2316307 Koppelmodul 32 V/DC
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 303.95 / Stück)
CHF 303.95
inkl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Gerätekoppler
- 10,5..32 V, DC, 6, Mit optischer Schnittstelle: nein, Systemkomponente: ja, Schutzart (IP): IP20, sonstige, Mit Potentialtrennung: nein, Mit Einspeisemodul: nein, Geeignet als Segmentmodul: ja, Distanzmodul: nein, Feldbusanschluss über seperaten Buskoppler möglich: ja, Busdiagnose möglich: nein, Tragschienenmontage möglich: nein, Wand-/Direktmontage möglich: nein, Fronteinbau möglich: nein
Technische Daten
- Umgebungstemperatur (Lagerung/Transport): -50 °C - +90 °C
- Einbaulage: auf waagerechter und senkrechter Tragschiene NS 35 nach EN 60715
- Nettogewicht: 323.5 g
- Leiterquerschnitt: 0.2 mm² - 2.5 mm²
- Leiterquerschnitt AWG 24 - 12
- Schnittstelle: Foundation Fieldbus und PROFIBUS PA-Segment
- Anzahl der Ports: 6
- Anschlussart: Steckbarer COMBICON-Schraubanschluss für jeden Stichabgriff
- Abschlusswiderstand: 100 Ω
- Ausgangsnennspannung: < 32 V (Pro Stichabgriff)
- Ausgangsstrom: 38 mA
- Stromaufnahme typisch: 4.8 mA
- Produkt-Art
Koppelmodul
- Anzahl Eingänge max.
6
- Betriebsspannung min.
10.5 V/DC
- Betriebsspannungsbereich
10.5 - 32 V/DC
- Betriebsspannung max.
32 V/DC
- Betriebsspannung
32 V/DC
- Höhe
112.5 mm
- Länge
83.5 mm
- Breite
148.2 mm
IP20
- Abm.
(L x B x H) 83.5 x 148.2 x 112.5 mm
- Herst.-Teilenr.
2316307
- Typ
FB-6SP
- Ausführung
FB-6SP
- Montageart (Details)
auf waagerechter und senkrechter Tragschiene NS 35 nach EN 60715
- Max. Umgebungstemperatur
+90 °C
- Min. Umgebungstemperatur
-50 °C
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2209697 Phoenix Contact FB-6SP 2316307 Koppelmodul 32 V/DC
Datenblatt 2209697 Phoenix Contact FB-6SP 2316307 Koppelmodul 32 V/DC
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2209697 Phoenix Contact FB-6SP 2316307 Koppelmodul 32 V/DC
Beschreibung
Anschluss von bis zu sechs Foundation Fieldbus- oder PROFIBUS PA-Feldgeräten. Vormontierter Abschlusswiderstand. Kurzschlussschutz mit Strombegrenzung pro Stichabgriff. Ex-nA- [nL], Ex nA- [ic] oder FISCO ic-Stichabgriffanschlüsse. Wegfall von Problemen mit dem Kabelkrümmungsradius durch Steckerkonfiguration auf nur einer Seite.
Ausführung
- Ausstattung: 10,5..32 V, DC
Lieferumfang
- Geliefert wird: Phoenix Contact Gerätekoppler FB-6SP, Verpackungseinheit: 1 Stk., EAN: 4046356883580
