Name: Phoenix Contact AXL F RTD4 XC 1H 1035430 I/O-Modul 5 V/DC
Brand: Phoenix Contact
SKU: 2136985
Availability: BackOrder

Ein graues DIN-Rail-modulares Automatisierungsgerät mit Anschlussklemmen und ein separater Steckeradapter, seitlich dargestellt.

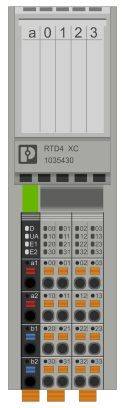

Automatisierungsmodul mit mehreren nummerierten Anschlüssen für Temperaturerfassung. Modell 'RTD4 XC 1005430'.

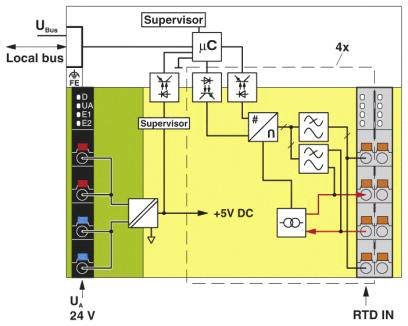

'Diagramm eines Überwachungssystems: zeigt Mikrocontroller, lokale Busverbindung und 24V- zu 5V-DC-Wandlung.'

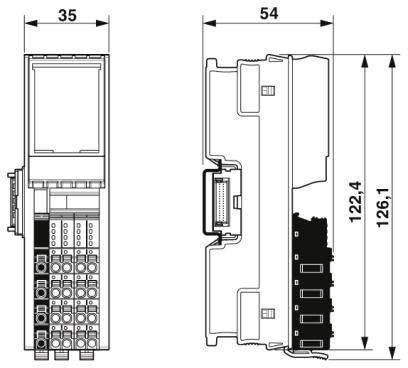

Technische Zeichnung eines elektronischen Geräts mit Abmessungen. Links: Breite 35 mm. Rechts: Breite 54 mm, Höhe 126,1 - 126,4 mm.

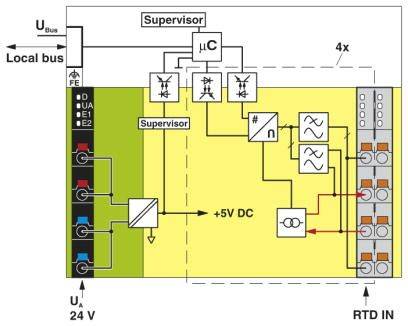

'Blockdiagramm eines elektronischen Steuergeräts mit Supervisor, Mikrocontroller, Busverbindungen und Spannungsanzeige (24V DC).'

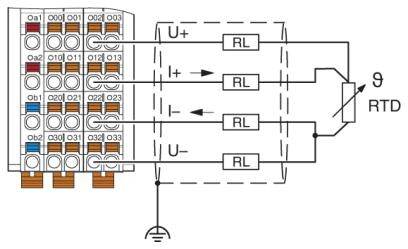

Diagramm einer elektrischen Schaltung zur Messung der Temperatur mit einem Widerstandsthermometer (RTD), zeigt Anschlussbelegung und Verbindungspunkte.

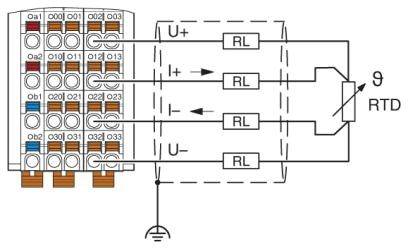

Diagramm zur Verdrahtung eines RTD-Sensors: Zeigt Anschlüsse U+, I+, I-, U-, Verbindung zur Widerstandsleitung (RL) und Erdungspunkt.

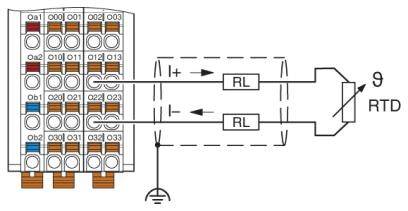

Diagramm zur Verdrahtung eines RTD-Sensors: Zeigt Anschlussklemmen mit Markierungen und Symbolen für Stromflüsse und Erdung.

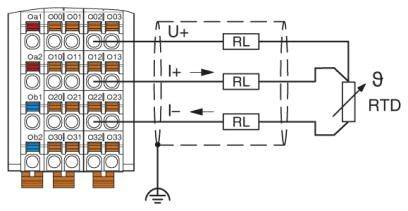

Schaltungsdiagramm eines RTD-Sensors: Zeigt Anschlüsse mit U+, I+, I- und Widerständen (RL). RTD mit 9 markiert. Bodenanschluss unten.

1/9

Abbildung ähnlich

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 437.95 / Stück)

CHF 437.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

I/O-Modul

0 V, 19,2..30 V, DC, Eingang, Strom: nein, Eingang, Spannung: nein, Eingang, Widerstand: ja, Eingang, Widerstandsthermometer: ja, Eingang, Thermoelement: nein, Eingangssignal konfigurierbar: nein, 24 Bit, Ausgang, Strom: nein, Ausgang, Spannung: nein, Ausgangssignal konfigurierbar: nein, Analoge Eingänge konfigurierbar: nein, Analoge Ausgänge konfigurierbar: nein

Technische Daten

Beschreibung des Eingangs: Eingänge für resistive Temperatursensoren
Anzahl der Eingänge: 4 (für resistive Temperatursensoren)
Schutzbeschaltung: Überspannungsschutz Versorgungsspannung elektronisch (35 V, 0,5 s)
Eingangsfilterzeit: 40 ms
Farbe: verkehrsgrau A RAL 7042
Nettogewicht: 144 g
Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
Einbaulage: beliebig (kein Temperatur-Derating)
Abisolierlänge: 8 mm
Leiterquerschnitt starr min: 0,2 mm²
Leiterquerschnitt starr max: 1,5 mm²
Leiterquerschnitt flexibel min.: 0,2 mm²
Leiterquerschnitt flexibel max.: 1,5 mm²
Leiterquerschnitt AWG min: 24
Leiterquerschnitt AWG max: 16
Übertragungsgeschwindigkeit: 100 MBit/s
Leistungsaufnahme: max. 700 mW
Auflösung A/D-Wandler: 24 Bit

Produkt-Art: I/O-Modul

Typ: AXL F RTD4 XC 1H

Anzahl analoge Eingänge max.: 4

Anzahl Eingänge max.: 4

Betriebsspannung min.: 19.2 V/DC

Betriebsspannungsbereich: 19.2 - 30 V/DC

Betriebsspannung max.: 30 V/DC

Betriebsspannung: 5 V/DC

Höhe: 126.1 mm

Länge: 54 mm

Breite: 35 mm

: IP20

Abm.: (L x B x H) 54 x 35 x 126.1 mm

Anschlusstechnik: 2-, 3-, 4- Leiter

Anschluss: Push-in-Anschluss

Max. Stromaufnahme: 140 mA

Herst.-Teilenr.: 1035430

Ausführung: AXL F RTD4 XC 1H

Montageart (Details): Tragschiene

Max. Umgebungstemperatur: +60 °C

Min. Umgebungstemperatur: -25 °C

Logikspannung U: 5 V/DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2136985 Phoenix Contact AXL F RTD4 XC 1H 1035430 I/O-Modul 5 V/DC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2136985 Phoenix Contact AXL F RTD4 XC 1H 1035430 I/O-Modul 5 V/DC

Beschreibung

Axioline F XC, Temperaturerfassungsmodul, Analoge Eingänge: 4 (für resistive Temperatursensoren), Anschlusstechnik: 2-, 3-, 4-Leiter (geschirmt), Übertragungsgeschwindigkeit im Lokalbus: 100 MBit/s, Extreme Conditions-Variante, Schutzart: IP20, inklusive Bussockelmodul und Axioline F-Steckern
