Name: Phoenix Contact AXL F EX IS DO4 SD 24-48 XC 1F 1086901 Digitalmodul 24 V/DC, 5 V/DC
Brand: Phoenix Contact
SKU: 3563144
Availability: SoldOut

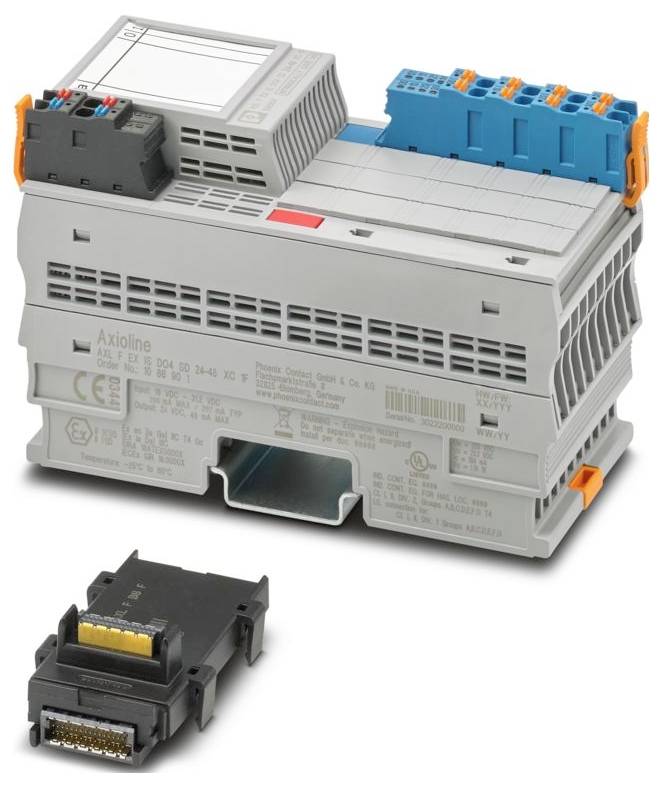

Phoenix Contact AXL F EX IS DO4 SD 24-48 XC 1F 1086901 Digitalmodul 24 V/DC, 5 V/DC-0

Abbildung ähnlich

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Nicht verfügbar

Gesamt (CHF 639.95 / Stück)

CHF 639.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 60.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Produktfamilie: Axioline F
Bauform: blockmodular
Anschlussart: Push-in-Anschluss
Leiterquerschnitt flexibel: 0,2 mm² ... 1,5 mm²
Leiterquerschnitt starr: 0,2 mm² ... 1,5 mm²
Leiterquerschnitt AWG: 24 ... 16
Breite: 53,6 mm
Höhe: 129,9 mm
Tiefe: 77,1 mm
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -25 °C ... 60 °C (Standard);-40 °C ... 70 °C (Erweitert, siehe Kapitel "Erfolgreich getestet: Einsatz unter extremen Umgebungsbedingungen" im Datenblatt.)
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Montageart: Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: II (IEC 60664-1, EN 60664-1)
Verschmutzungsgrad: 2 (IEC 60664-1, EN 60664-1)
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
Benennung Anschluss: Axioline F-Stecker
Abisolierlänge: 8 mm
Einbaulage: beliebig (kein Temperatur-Derating)
ATEX: ATEX
IECEx: IECEx
Übertragungsgeschwindigkeit: 100 MBit/s
Kennzeichnung: Ex ec [ia Ga] IIC T4 Gc;[Ex ia Da] IIIC
UL, USA / Kanada: Ind. Cont. Eq. (E238705) also Listed
Ind. Cont. Eq. for haz. loc. E196811
Install in: Class I, Div. 2, Groups A, B, C, D T4
Intrinsically safe outputs for: Class I, Groups A, B, C, D | Class II, Groups E, F, G | Class III | [Ex ia] Haz loc
Class I, Zone 2, AEx ec [ia Ga] IIC T4 Gc
[AEx ia Da] IIIC
Ex ec [ia Ga] IIC T4 Gc
[Ex ia Da] IIIC
Maximale Verlustleistung bei Nennbedingung: 6,44 W
Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
Ausgangsspannung: 24 V
Anzahl Schnittstellen: 2
Luftdruck (Betrieb): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
Lieferumfang: inklusive Bussockelmodul und Axioline F-Steckern
Versorgungsspannungsbereich: 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit)
Zertifikat: E196811
Anschlusstechnik: Anschlusstechnik
Zulässige Luftfeuchtigkeit (Lagerung/Transport): 5 % ... 95 % (keine Betauung)
Hinweis zur Anwendung: Nur für den industriellen Einsatz
Stromaufnahme: max. 420 mA
Nennausgangsspannung: 24 V
Leiteranschluss: Leiteranschluss
Schutzbeschaltung: Überspannungsschutz | elektronisch (35 V, 0,5 s);Verpolschutz | Verpolschutzdiode;Transientenschutz | Suppressordiode
Luftdruck (Lagerung/Transport): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
Hinweis zur Anschlussart: Beachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline F: System und Installation".
Nutzungsbeschränkung: Nutzungsbeschränkung
EMV-Hinweis: EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich
Besondere Eigenschaften: Magnetansteuerung;Extreme Conditions-Variante;eigensicher
CCCex -Hinweis: Der Einsatz in explosionsgefährdeten Bereichen ist in China nicht erlaubt.
Sicherheitstechnische Daten: Sicherheitstechnische Daten
Max. Ausgangsspannung Uo: 27,3 V
Max. Ausgangsstrom Io: 99 mA
Max. Ausgangsleistung Po: 676 mW
Sicherheitstechnische Maximalspannung Um: 250 V
Ex-Daten: Ex-Daten
UKCA Ex (UKEX): UKCA Ex (UKEX)
CCC / China-Ex: CCC / China-Ex
Anzahl der Ausgänge: 4
Benennung Ausgang: Digitale Ausgänge
Hinweis zu Maßangaben: Die Tiefe gilt bei Verwendung einer Tragschiene TH 35-7.5 (nach EN 60715).
Digital:: Digital:
Versorgungsspannung: 24 V DC
UL Ex, USA / Kanada: UL Ex, USA / Kanada
Modul: Modul
Eingabeadressraum: 0 Byte
Ausgabeadressraum: 1 Byte
Bedarf an Parameterdaten: 5 Byte
Bedarf an Konfigurationsdaten: 6 Byte
Potenzialtrennung/Isolation der Spannungsbereiche: Potenzialtrennung/Isolation der Spannungsbereiche
Prüfspannung: 24-V-Versorgung (Peripherie) / Funktionserde: 500 V AC, 60 Hz, 1 min
Axioline F-Lokalbus: Axioline F-Lokalbus
Potenziale: Versorgung des Axioline F-Lokalbusses (UBus): Potenziale: Versorgung des Axioline F-Lokalbusses (UBus)
Prüfspannung: 5-V-Versorgung des Lokalbusses (UBus) / 24-V-Versorgung (Peripherie): 500 V AC, 60 Hz, 1 min
Prüfspannung: 5-V-Versorgung des Lokalbusses (UBus) / Funktionserde: 500 V AC, 60 Hz, 1 min
Axioline F-Stecker: Axioline F-Stecker
Maximaler Ausgangsstrom je Kanal: 48 mA
Potenziale: Einspeisung für digitale Ausgabemodule (UO): Potenziale: Einspeisung für digitale Ausgabemodule (UO)
A, B / IIC: max. äußere Induktivität Lo / max. äußere Kapazität Co: 1,189 mH / 0,088 µF
C / IIB, IIIC: max. äußere Induktivität Lo / max. äußere Kapazität Co: 12,9 mH / 0,683 µF
D / IIA, E, F, G, Class III: max. äußere Induktivität Lo / max. äußere Kapazität Co: 27,41 mH / 2,28 µF
Prüfspannung: 5-V-Versorgung des Lokalbusses (U Bus) / digitale Ausgänge: 1500 V AC, 60 Hz, 1 min
Prüfspannung: 24-V-Versorgung (Peripherie) / digitale Ausgänge: 1500 V AC, 60 Hz, 1 min
Prüfspannung: Digitale Ausgänge / Funktionserdung: 500 V AC, 60 Hz, 1 min

Produkt-Art: Digitalmodul

Typ: AXL F EX IS DO4 SD 24-48 XC 1F

Anzahl Ausgänge max.: 4

Ausgangssignal Strom: 99 mA

Max. Ausgangsstrom je Kanal: 48 mA

Ausgangssignal Spannung: 24 V

Betriebsspannung: 24 V/DC
5 V/DC

Höhe: 129.9 mm

Länge: 77.1 mm

Breite: 53.6 mm

: IP20

Abm.: (L x B x H) 77.1 x 53.6 x 129.9 mm

Anschlusstechnik: 2-Leiter

Anschluss: Push-in-Anschluss

Max. Stromaufnahme: 420 mA

Feldbussystem: Axioline F

Herst.-Teilenr.: 1086901

Ausführung: blockmodular

Montageart (Details): Tragschienenmontage

Max. Umgebungstemperatur: 70 °C

Min. Umgebungstemperatur: -40 °C

Logikspannung U: 5 V/DC

Tiefe: 75.948224 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3563144 Phoenix Contact AXL F EX IS DO4 SD 24-48 XC 1F 1086901 Digitalmodul 24 V/DC, 5 V/DC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3563144 Phoenix Contact AXL F EX IS DO4 SD 24-48 XC 1F 1086901 Digitalmodul 24 V/DC, 5 V/DC

Beschreibung

Axioline F, Digitalausgabemodul, Digitale Ausgänge: 4, 24 V, Anschlusstechnik: 2-Leiter, Magnetansteuerung, Extreme Conditions-Variante, eigensicher, Übertragungsgeschwindigkeit im Lokalbus: 100 MBit/s, Schutzart: IP20, inklusive Bussockelmodul und Axioline F-Steckern
